Datos técnicos · Ensayos y cálculo
Tabla de cargas de las uniones de la serie 1010 ensayadas en laboratorio, materiales, luces orientativas y ejemplos reales de cálculo para el profesional de tu proyecto.
Para el profesional
En esta página reunimos los datos que enviamos con los presupuestos para el cálculo estructural de una estructura metálica abulonada con el sistema StarModul: materiales, cargas de referencia, la resistencia de las uniones abulonadas de la serie 1010 (tracción, compresión, corte y momentos), la tornillería de refuerzo, las luces orientativas, los arriostramientos y los ensayos de rotura.

Aspectos generales y materiales
La estructura se calcula como un único modelo tridimensional. Las estructuras secundarias de premarcos de puertas y ventanas no se incluyen en el modelo general (del lado de la seguridad), salvo que hagan falta para ubicar arriostramientos como las cruces de San Andrés. En España el edificio se diseña según el Código Técnico de la Edificación y la normativa estructural vigente; en otros países, según su reglamento.
| Elemento | Material | fy (N/mm²) | fu (N/mm²) | Norma |
|---|---|---|---|---|
| Perfiles tubulares (caño) 100×2 y 100×3 | S250GD+Z | 250 | 330 | UNE-EN 10346 |
| Perfiles omega conformados en frío | S350GD+Z | 350 | 420 | UNE-EN 10346 |
| Laminados, arriostramientos y placas | S275JR | 275 | 430 | UNE-EN 10025-2 |
| Bulones comunes | Clase 8.8 | 640 | 800 | UNE-EN ISO 898-1 |
Coeficientes de minoración: 1,00; 1,00; 1,25. Datos del documento «Datos básicos para el cálculo estructural con sistema StarModul». Son valores de cálculo de las memorias, no del certificado: para quedar del lado de la seguridad, el cálculo de cada obra toma para el caño una calidad igual o inferior a la del certificado; el certificado del lote da los valores medidos que se recogen en la tabla siguiente.
| Caño | Acero y recubrimiento | Norma | Certificado | Re (MPa) | Rm (MPa) | A (%) |
|---|---|---|---|---|---|---|
| 100×100×2 mm, 12 m | S350GD + ZM310 (zinc-magnesio) | EN 10219-1/-2, marcado CE | 3.1 EN 10204 (feb. 2026) | 487 | 511 | 21 |
| 100×100×3 mm, 12 m | S350GD + ZM310 (zinc-magnesio) | EN 10219-1/-2, marcado CE | 3.1 EN 10204 (ene. 2026) | 467–549 | 516–615 | 21–26 |
Re: límite elástico; Rm: resistencia a tracción; A: alargamiento. Valores medidos en el ensayo de tracción de las barras certificadas (mínimo y máximo). Caño de 2, 3 y 4 mm: caño estructural fabricado según EN 10219 con marcado CE; según el certificado, la calidad S350GD + ZM310 cumple la calidad S355JR de la UNE-EN 10219 (aptitud al galvanizado: C ≤ 0,30 %; Si + 2,5 P ≤ 0,090 %).
Chapa de acero de 3 mm (DD11, EN 10111; certificado 3.1: Re 246 MPa, Rm 356 MPa) con cincado electrolítico y pasivado trivalente, sin cromo VI. Marcado CE según la norma armonizada EN 1090-1 (sistema 2+, EXC2), certificado de control de producción en fábrica 0370-CPR-2637. Reacción al fuego A1.
Cargas de referencia
Pesos propios: hormigón armado 25,00 kN/m³; acero 78,50 kN/m³. Las cargas permanentes de referencia del sistema son:
| Carga | Valor | Desglose (kN/m²) |
|---|---|---|
| G1 · Entrepiso | 2,50 kN/m² | panel 100 mm 0,125 · placa cementicia 10 mm 0,120 · solado 0,305 · carpeta con losa radiante 0,950 · tabiques 1,000 · omegas (en el programa) |
| G2 · Terraza | 2,50 kN/m² | panel 100 mm 0,125 · placa cementicia 0,120 · solado 0,305 · hormigón de pendiente 1,950 |
| G3 · Cubierta liviana | 0,40 kN/m² | panel 100 mm 0,125 · panel 35 mm 0,100 · estructura secundaria de pendiente 0,125 · cielorraso 0,050 |
| G4 · Fachada | 0,35 kN/m² | panel 100 mm 0,125 · terminación exterior 0,225 |
Las sobrecargas de uso, nieve, viento y sismo dependen de la ubicación y las fija el ingeniero en cada proyecto.
Uniones serie 1010 (caño 100×100)
Valores resistentes resumidos de cada tipología de unión, obtenidos en los ensayos de rotura del laboratorio LERMA (UPC) con caño de 2 mm. Fuerzas en kN; momentos flectores en kN·m.
| Unión | Tipo de nudo | Tracción (kN) | Compresión (kN) | Corte (kN) | My (kN·m) | Mz (kN·m) |
|---|---|---|---|---|---|---|
| 1010-01 | Nudo de esquina, 3 brazos a 90° | 17,90 | 34,63 | 24,75 | 2,30 | 2,15 |
| 1010-02 | Nudo en L, 2 brazos a 90° | 25,00 | – | – | 3,00 | 1,70 |
| 1010-03 | 2 brazos a 90° + 1 articulado | 19,46 | – | – | – | – |
| 1010-05 | Nudo en T | 20,26 | – | 28,97 | 1,45 | 4,20 |
| 1010-06 | Nudo de 4 brazos a 90° | 21,10 | – | 23,11 | 1,07 | 2,98 |
| 1010-07 | 3 brazos a 90° + 1 articulado | 21,99 | – | – | – | – |
| 1010-11 | Nudo en cruz, 4 brazos | – | – | 22,18 | 2,88 | 3,73 |
| 1010-13 | Anclaje de columna a superficie (base de columna) | 20,00 | – | – | 4,00 | 1,20 |
| 1010-14 | Anclaje articulado a superficie | 25,00 | – | – | – | – |
| 1010-15 | Fijación de caño a superficie paralela | – | – | – | 2,00 | 2,80 |
| 1010-16 | Cruce articulado de dos caños | 30,00 | – | – | – | – |
| 1010-17 | Unión articulada en T (arriostramientos) | 35,00 | – | – | – | – |
| 1010-19 | Nudo a 120° (cumbrera) | 45,00 | – | – | 2,50 | 4,40 |
| 1010-21 | Empalme de 2 caños a 180° | 65,00 | – | – | 3,20 | – |
«–»: no ensayado. Valores orientativos de laboratorio; no son cargas admisibles. En muchos ensayos la rotura se dio en el caño (abolladura o desgarro), no en la unión. Con caño de 3 o 4 mm la capacidad del conjunto aumenta, pero cada caso se verifica en el cálculo.
Arrastrá cada pieza para girarla. Tocá la referencia para abrir su ficha.
| Unión | Ensayo | Probeta 1 | Probeta 2 | Modo de falla |
|---|---|---|---|---|
| 1010-01 | Tracción | 19,42 kN | 17,90 kN | deformación de la unión |
| 1010-01 | Compresión | 34,63 kN | 35,30 kN | abolladura del caño |
| 1010-01 | Flexión My | 2,43 kN·m | 2,29 kN·m | deformación de la unión |
| 1010-01 | Flexión Mz | 2,60 kN·m | 2,14 kN·m | deformación de la unión |
| 1010-01 | Corte Ty / Tz | 32,29 / 24,75 kN | 27,14 / 26,56 kN | abolladura del caño |
| 1010-02 | Tracción | 28,61 kN | 30,98 kN | deformación del caño |
| 1010-02 | Flexión My | 2,03 kN·m | 2,27 kN·m | bulón y deformación |
| 1010-02 | Flexión Mz+ / Mz− | 3,95 / 3,42 kN·m | 3,95 / 3,77 kN·m | deformación del nudo |
| 1010-03 | Tracción (brazo articulado) | 19,46 kN | 20,73 kN | deformación de la unión |
| 1010-05 | Tracción | 20,26 kN | 22,81 kN | deformación de la unión |
| 1010-05 | Flexión My (2017 / 2018) | 1,45 / 3,06 kN·m | 1,61 / 2,89 kN·m | deformación de la unión |
| 1010-05 | Flexión Mz | 4,24 kN·m | 4,20 kN·m | deformación de la unión |
| 1010-05 | Corte Ty / Tz | 30,31 / 34,10 kN | 28,97 / 34,06 kN | abolladura del caño |
| 1010-06 | Tracción | 23,55 kN | 21,10 kN | deformación de la unión |
| 1010-06 | Flexión My (2017 / 2018) | 1,19 / 0,86 kN·m | 1,07 / 1,13 kN·m | deformación |
| 1010-06 | Flexión Mz | 2,99 kN·m | 3,59 kN·m | deformación |
| 1010-06 | Corte Ty / Tz | 23,11 / 25,55 kN | 24,35 / 34,04 kN | abolladura del caño |
| 1010-07 | Tracción (brazo articulado) | 24,22 kN | 21,99 kN | deformación de la unión |
| 1010-11 | Flexión My / Mz | 2,89 / 3,73 kN·m | 2,98 / 4,29 kN·m | deformación |
| 1010-11 | Corte Ty | 23,12 kN | 22,18 kN | abolladura del caño |
| 1010-13 | Tracción | 57,12 kN | 52,32 kN | deformación de la placa |
| 1010-13 | Flexión My / Mz | 4,92 / 1,41 kN·m | 4,67 / 2,36 kN·m | deformación de la placa |
| 1010-14 | Tracción | 31,36 kN | 29,78 kN | desgarro del caño |
| 1010-15 | Flexión My / Mz | 2,14 / 3,30 kN·m | 2,56 / 3,24 kN·m | deformación |
| 1010-16 | Tracción | 30,49 kN | 34,41 kN | desgarro del caño |
| 1010-17 | Tracción | 49,33 kN | 40,42 kN | desgarro del caño |
| 1010-19 | Tracción | 49,99 kN | 53,14 kN | deformación del caño |
| 1010-19 | Flexión My / Mz | 4,07 / 4,89 kN·m | 2,93 / 4,68 kN·m | deformación |
| 1010-21 | Tracción | 72,75 kN | 71,88 kN | corte de la tornillería |
| 1010-21 | Flexión My | 3,59 kN·m | 3,65 kN·m | deformación del caño |
Tornillería y arriostramientos
Las uniones con aletas se entregan con su bulonería, autoblocante estriada y clase 8.8: bulón hexagonal con brida estriada DIN 6921 para fijar la unión al caño, bulón hexagonal de rosca parcial DIN 931 como pasante en bisagras y pendientes (va con su tuerca) y tuerca hexagonal con brida estriada DIN 6923, una por bulón.
| Serie | Caño (mm) | Fijación al caño | Pasante (bisagras y pendientes) | Tuerca |
|---|---|---|---|---|
| 0055 | 50×50, con aletas | M8×20 DIN 6921 | M8×70 DIN 931 | M8 DIN 6923 |
| 1010 | 100×100, con aletas | M10×25 DIN 6921 | M10×120 DIN 931 | M10 DIN 6923 |
| 0105 | 100×50, con aletas | M10×25 DIN 6921 | M10×120 DIN 931 · M8×70 (0105-14, -16, -17) | M10 / M8 DIN 6923 |
| 0510 | 100×100 + 100×50, con aletas | M10×25 DIN 6921 | M8×70 / M10×120 DIN 931 | M8 / M10 DIN 6923 |
| SL25 | 25×25, sin aletas | Se entregan sin bulonería | ||
| SL55 | 50×50, sin aletas | Se entregan sin bulonería | ||
Ejemplos: la 1010-07 (T con pendiente) lleva 4 bulones M10×25, 1 pasante M10×120 y 5 tuercas M10; la escuadra 0055-01, 6 bulones M8×20 y 6 tuercas M8. Tampoco llevan bulonería las omegas (0055-15, 0105-15, 1010-15), las piezas de columna a piso (0055-22, 1010-22) ni el pie reforzado REF1325. La cantidad de cada unión está en su ficha.
Como refuerzo de las uniones se usa el autoperforante 6,3×25, que evita que los elementos se separen con esfuerzos de tracción. Cada autoperforante aporta 3,40 kN al corte con un coeficiente de seguridad adicional de 3. Cada unión lleva como mínimo 2 fijaciones en dos de sus caras, y la mayoría lleva 6 o más.
| Diámetro (mm) | Tracción (kN) | Corte (kN) |
|---|---|---|
| 4,8 | 9,34 | 6,58 |
| 5,5 | 12,50 | 8,95 |
| 6,3 | 14,45 | 9,40 |
Resistencia mecánica del tornillo (dureza del núcleo 390 HV; superficial 560 HV).
| Autoperforante 6,3: espesor de chapa (mm) | Resistencia a la extracción (kN) | Tiempo de perforado (s) |
|---|---|---|
| 4 | 9,85 | 2,8 |
| 5 | 12,30 | 3,4 |
| 6 | 14,50 | 3,7 |
Los arriostramientos se consideran tensores que solo trabajan a tracción: cruces de San Andrés de planchuela 40×4 o elementos rígidos de caño, ubicados en fachada donde lo permiten las aberturas.
| Tensor | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 |
|---|---|---|---|---|---|---|---|---|---|
| Resistencia a tracción garantizada (kN) | 2,35 | 3,20 | 5,35 | 6,65 | 16,65 | 25,35 | 36,65 | 53,35 | 71,65 |
Luces orientativas
Luces de referencia del sistema StarModul con caño de 100×100 y perfil omega de 200 mm. Son orientativas: cada proyecto se calcula.
| Elemento | Luz máxima (m) | Separación entre ejes (m) |
|---|---|---|
| Cubierta, caño al mismo nivel | 4,50 | 1,90 |
| Cubierta, caño al mismo nivel | 5,27 | 1,39 |
| Cubierta, caño a 2 niveles | 3,00 | 3,00 |
| Cubierta, caño a 2 niveles | 3,70 | 2,15 |
| Cubierta, caño a 2 niveles | 5,30 | 1,50 |
| Cubierta, omega 200 | 5,36 | 1,65 |
| Entrepiso interior, doble caño | 5,27 | 1,00 |
| Entrepiso, omega 200 | 6,50 | 0,50 |
Para galpones, el sistema de caño y uniones llega a unos 12 m de luz; para luces mayores, hasta unos 20 m, trabajamos con galpones de perfiles IPE abulonados.
CORREAS GRAN OMEGA
Las correas de techo y de cerramiento lateral se resuelven con la correa Gran Omega: un perfil de acero galvanizado conformado en frío, con perforaciones cada 50 mm, que se abulona a los pórticos sin soldar.
Cálculo por elementos finitos (2026)
En 2026 se verificaron por cálculo, con IDEA StatiCa Connection (método de elementos finitos por componentes, EN 1993-1-8, 1-3, 1-1 y 1-5), dos uniones del sistema con caño SHS 100×100×3 mm.
Dos perfiles SHS 100×100×3 (S250) a 45° o a 90°, con bulones clase 8.8. Capacidad resistente máxima frente a cada esfuerzo por separado (no combinados, sin momentos):
| Configuración | Bulones M10 8.8: axil (kN) | V horizontal (kN) | V vertical (kN) | Autoperforantes 5,5: axil (kN) | V horizontal (kN) | V vertical (kN) |
|---|---|---|---|---|---|---|
| 45°, 3 bulones por línea | 38,0 | 11,0 | 15,0 | 30,0 | 9,2 | 12,0 |
| 45°, 2 bulones | 33,0 | 10,5 | 12,5 | 20,0 | 8,5 | 9,2 |
| 45°, 1 bulón | 18,0 | 10,5 | 9,2 | 10,0 | 10,0 | 9,2 |
| 90°, 3 bulones | 77,0 | 9,2 | 11,7 | 52,0 | 8,5 | 11,4 |
| 90°, 2 bulones | 68,0 | 9,0 | 11,7 | 35,0 | 8,2 | 11,0 |
| 90°, 1 bulón | 33,0 | 8,5 | 10,0 | 11,0 | – | 7,9 |
Las memorias estudian 4, 8 y 12 bulones en total por unión (1, 2 o 3 por línea). Valores válidos solo para la geometría, los materiales y la disposición estudiados.
Empalme de dos SHS 100×100×3 (S280) con un capuchón exterior de caño 110×110×4 (S235) y 12 bulones pasantes M12 clase 8.8 (6 por lado). Unión articulada (transmite axiles y cortes, no momentos).
Ensayos de rotura
Las uniones de la serie 1010 se ensayaron a rotura en el Laboratori d’Elasticitat i Resistència de Materials (LERMA) de la Universitat Politècnica de Catalunya, en dos campañas: mayo de 2017 (informes 46009) y octubre de 2018 (informes 47008). Cada ensayo se hizo con dos probetas de caño 100×100×2 mm, cargadas hasta la rotura con celda de carga de 100 kN.

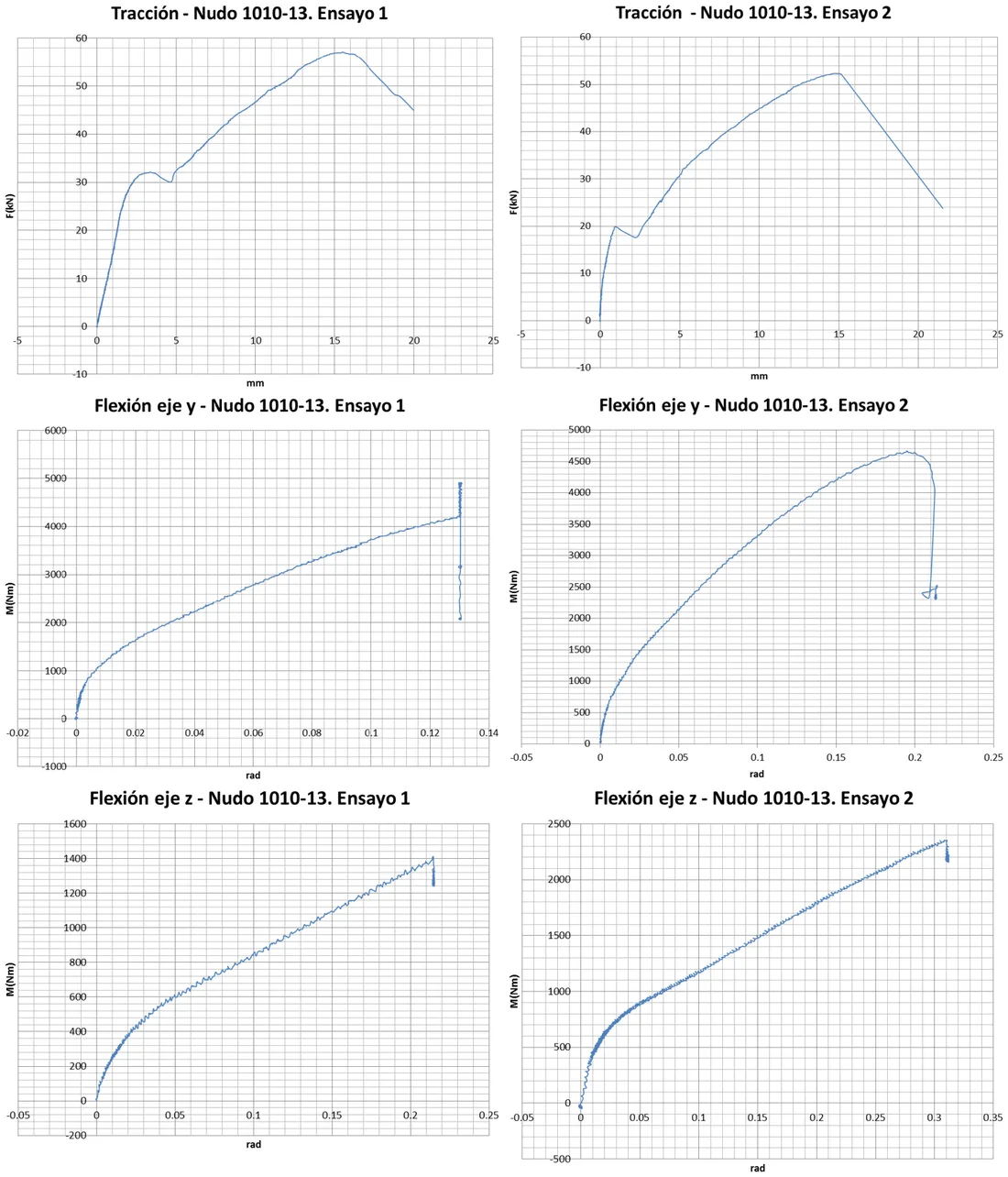

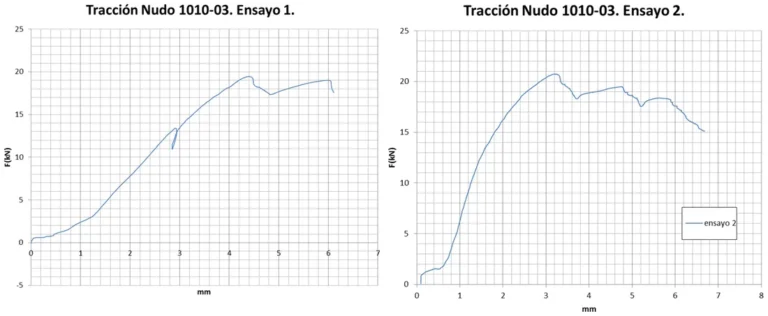

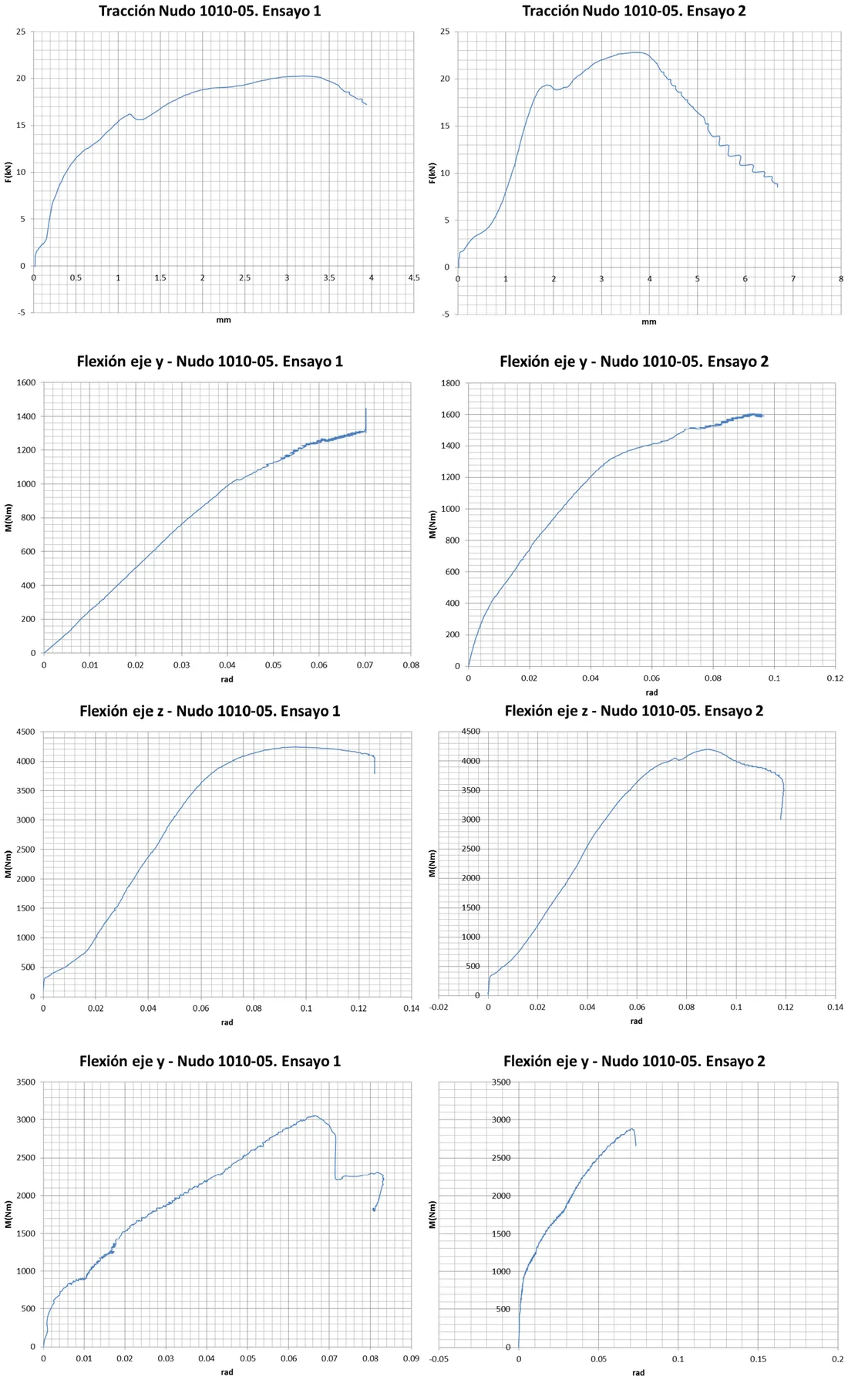

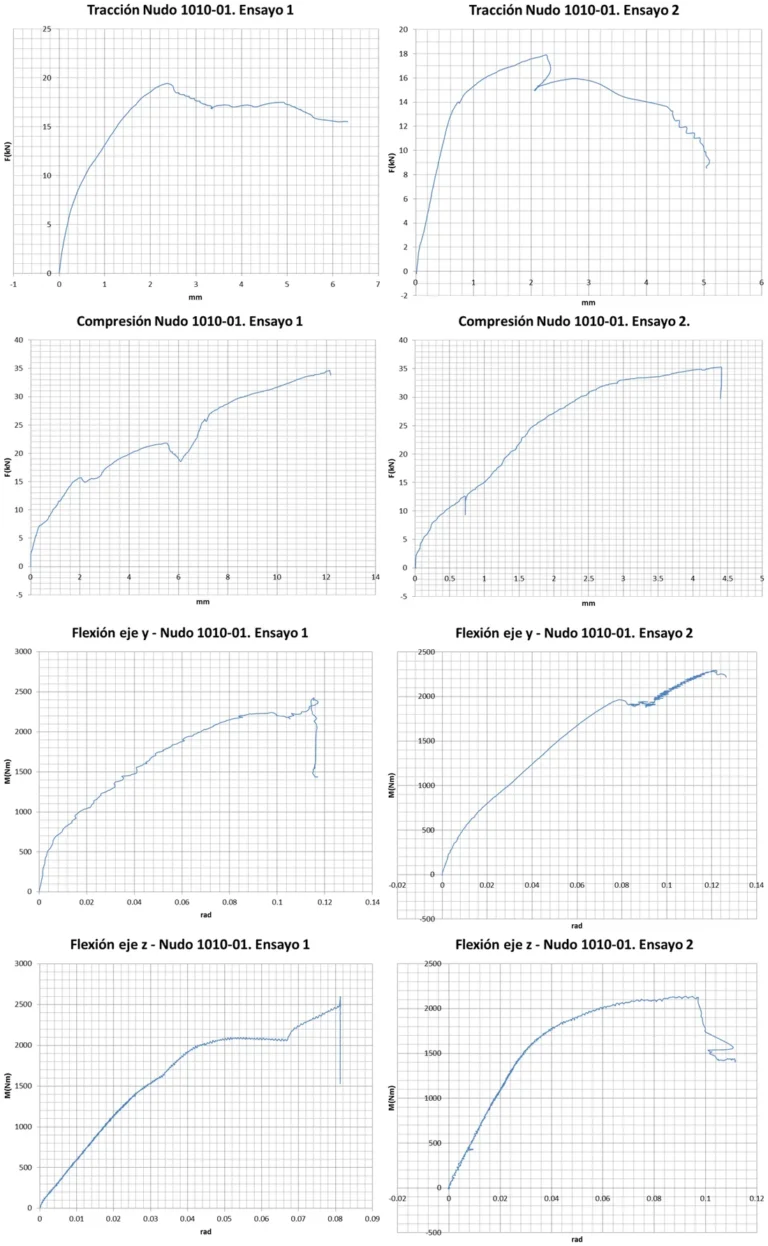

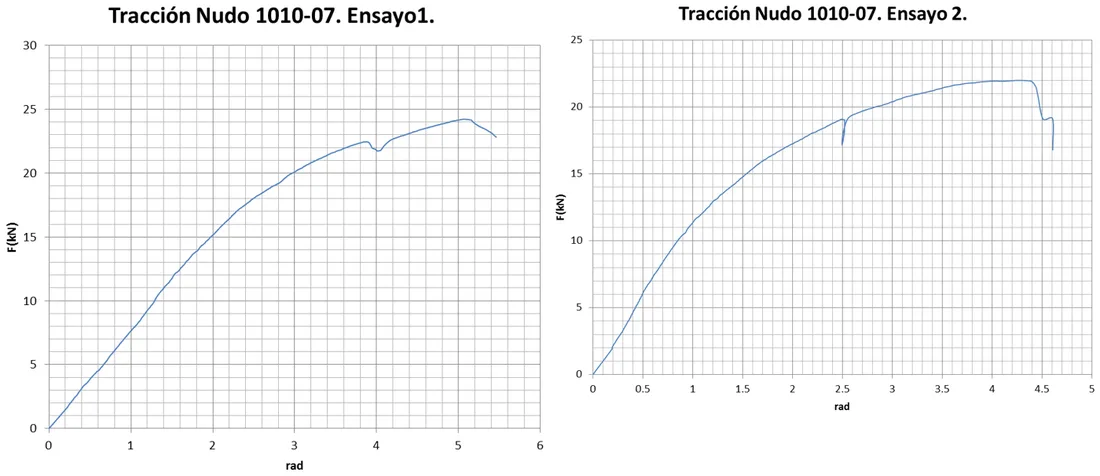

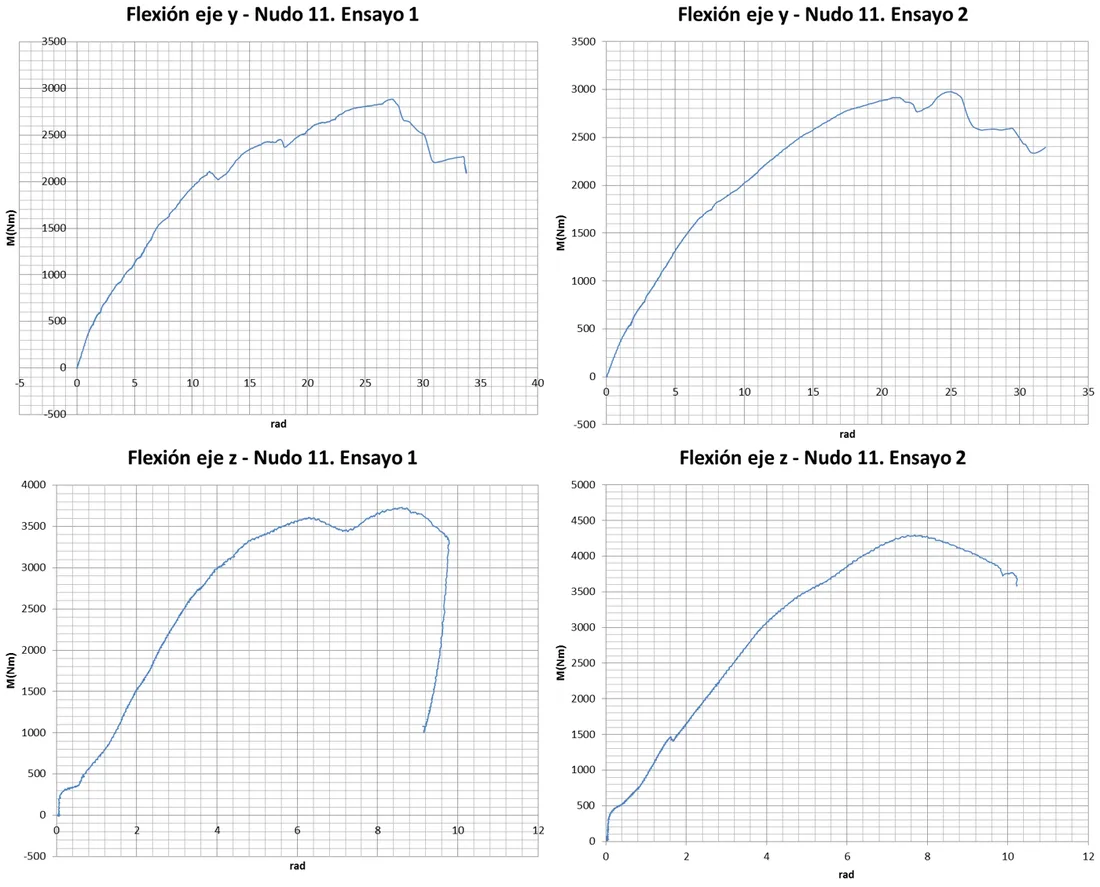

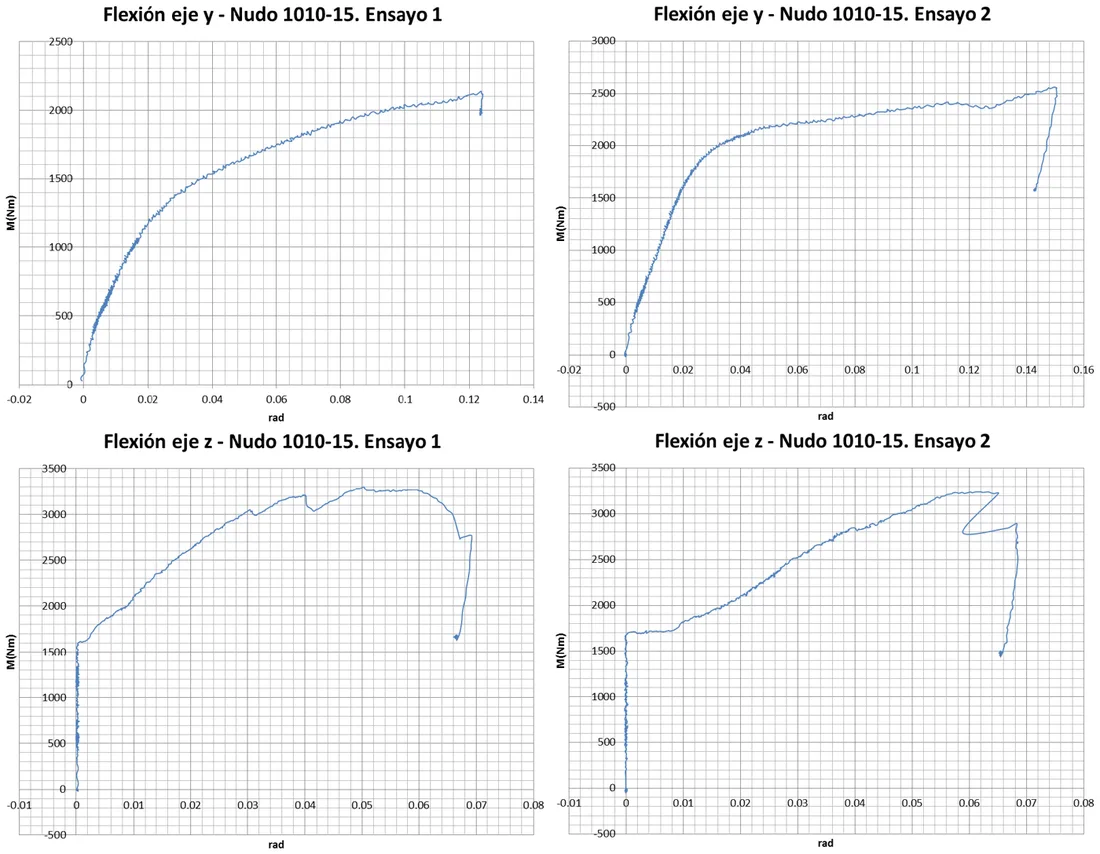

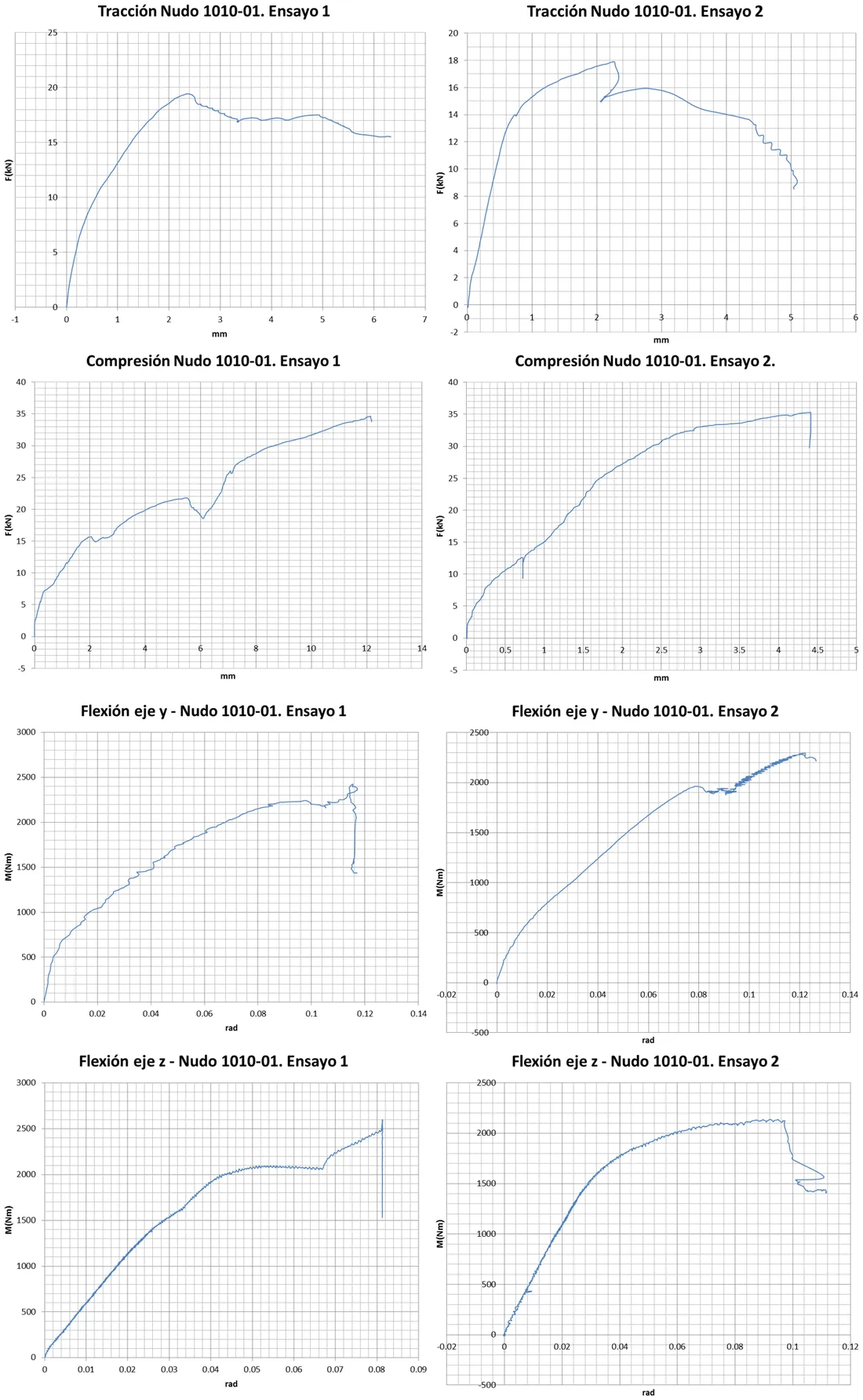

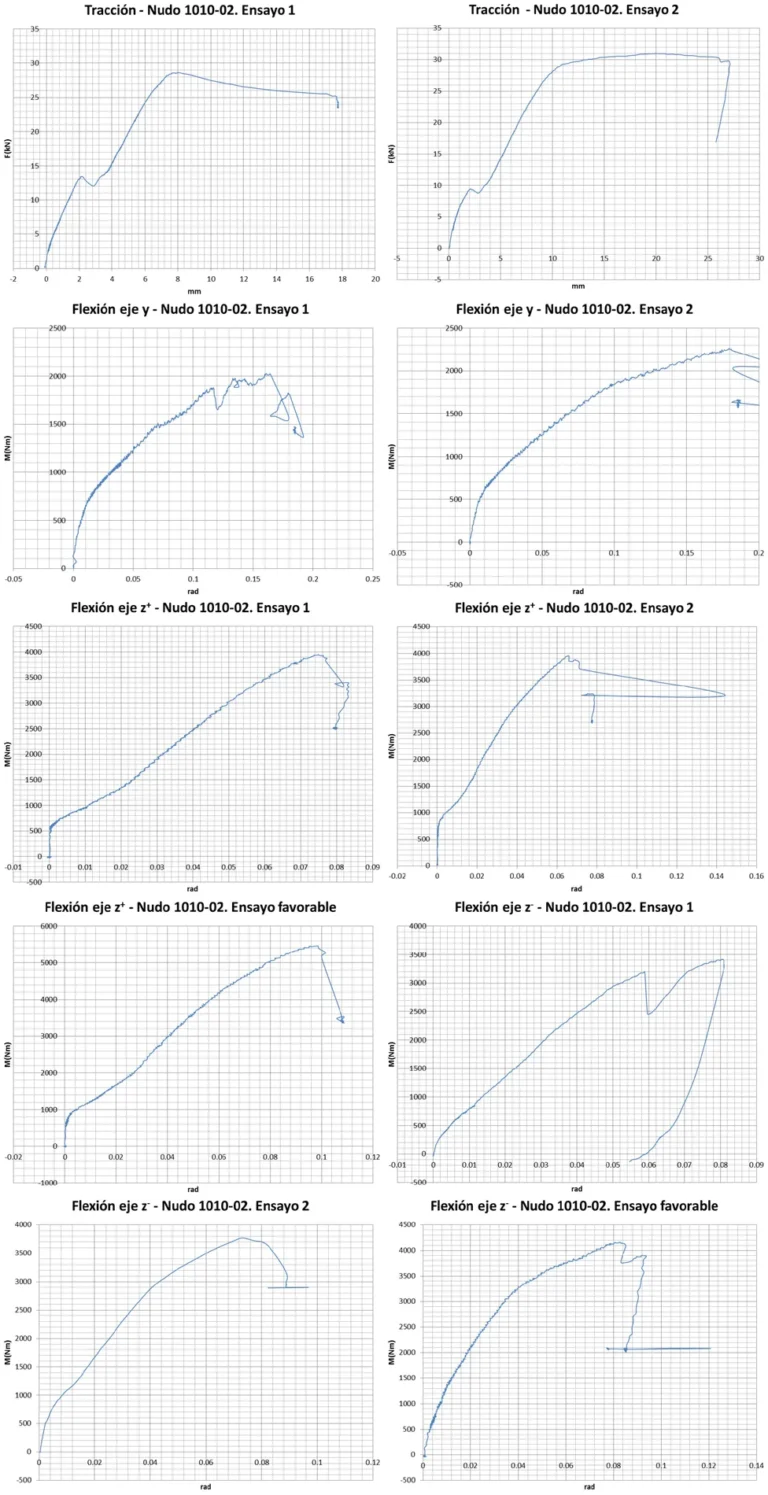

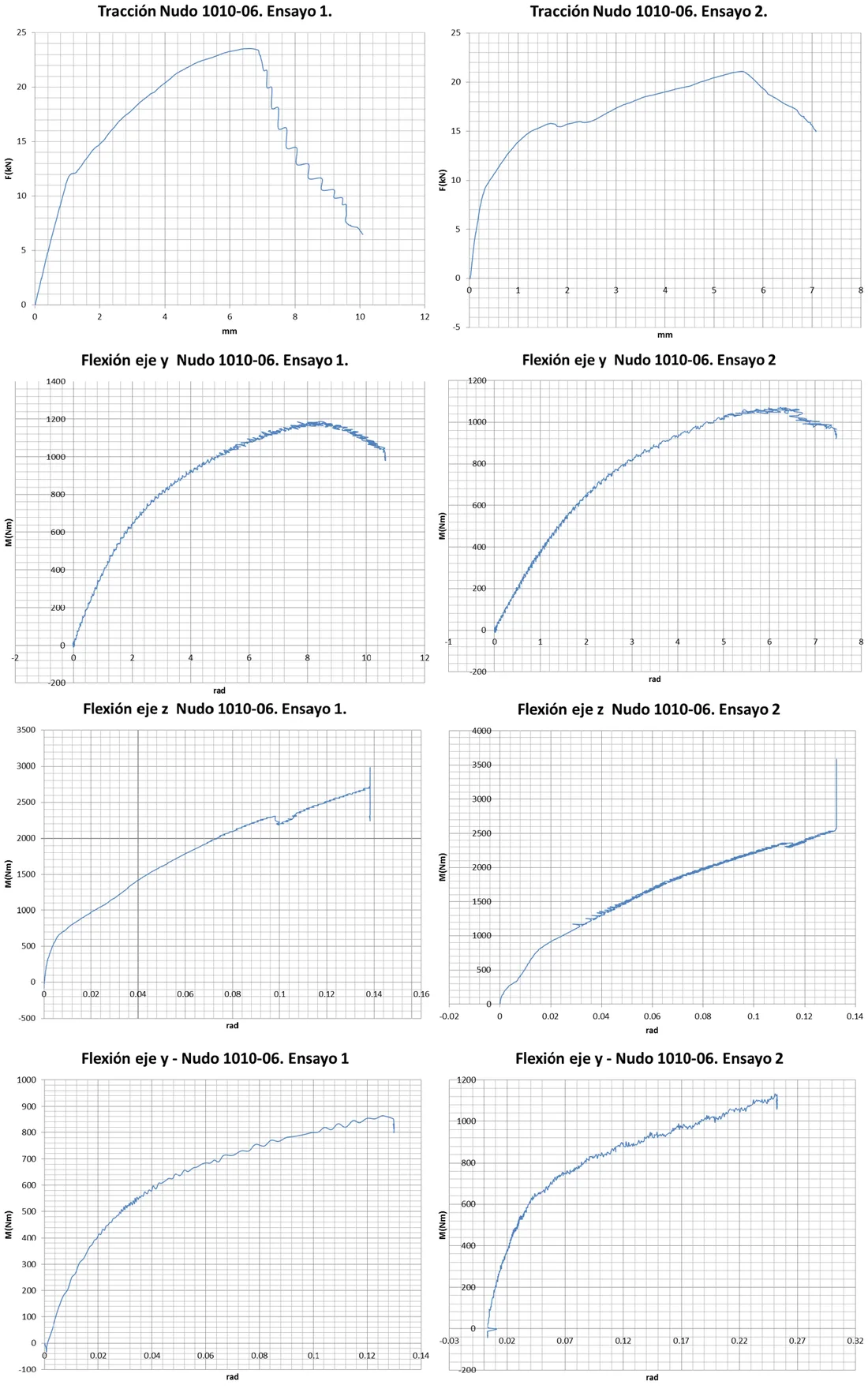

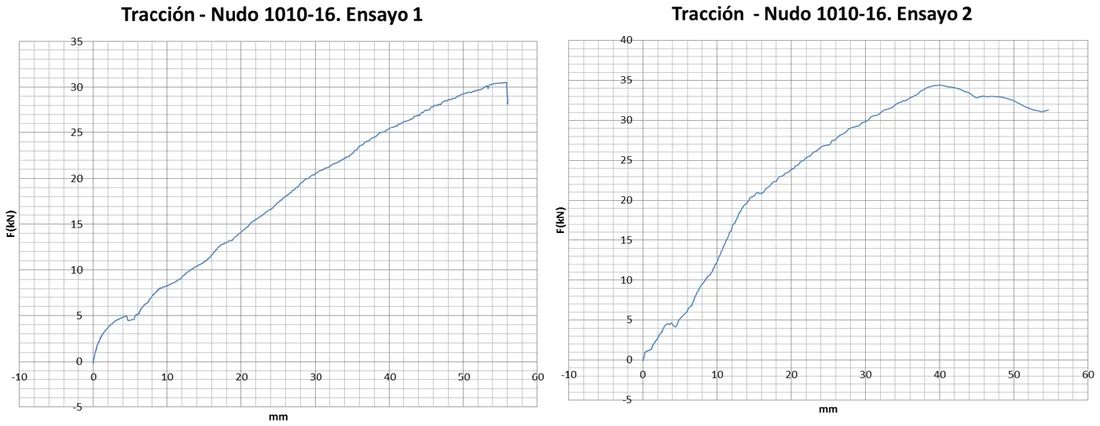

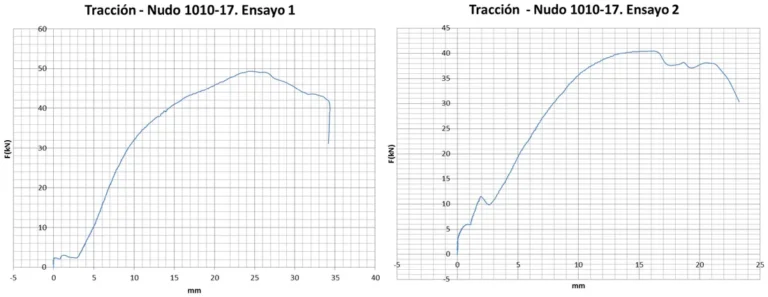

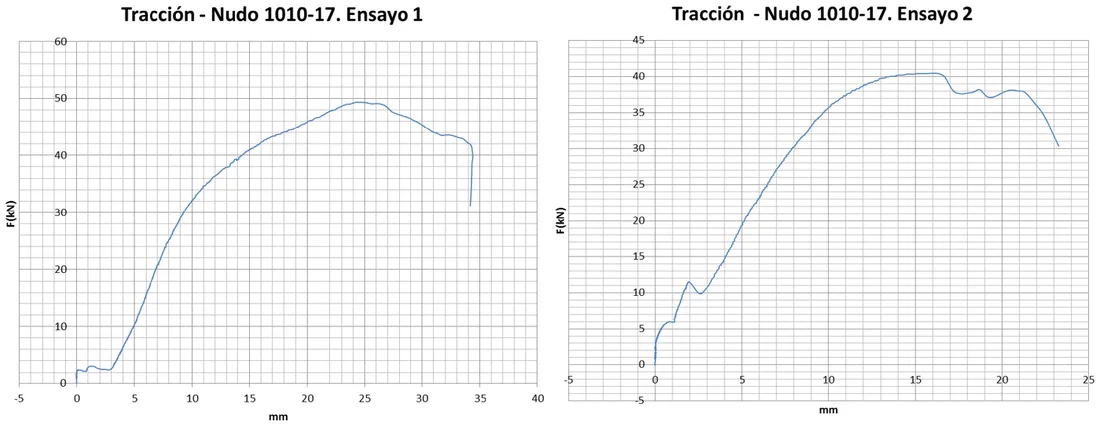

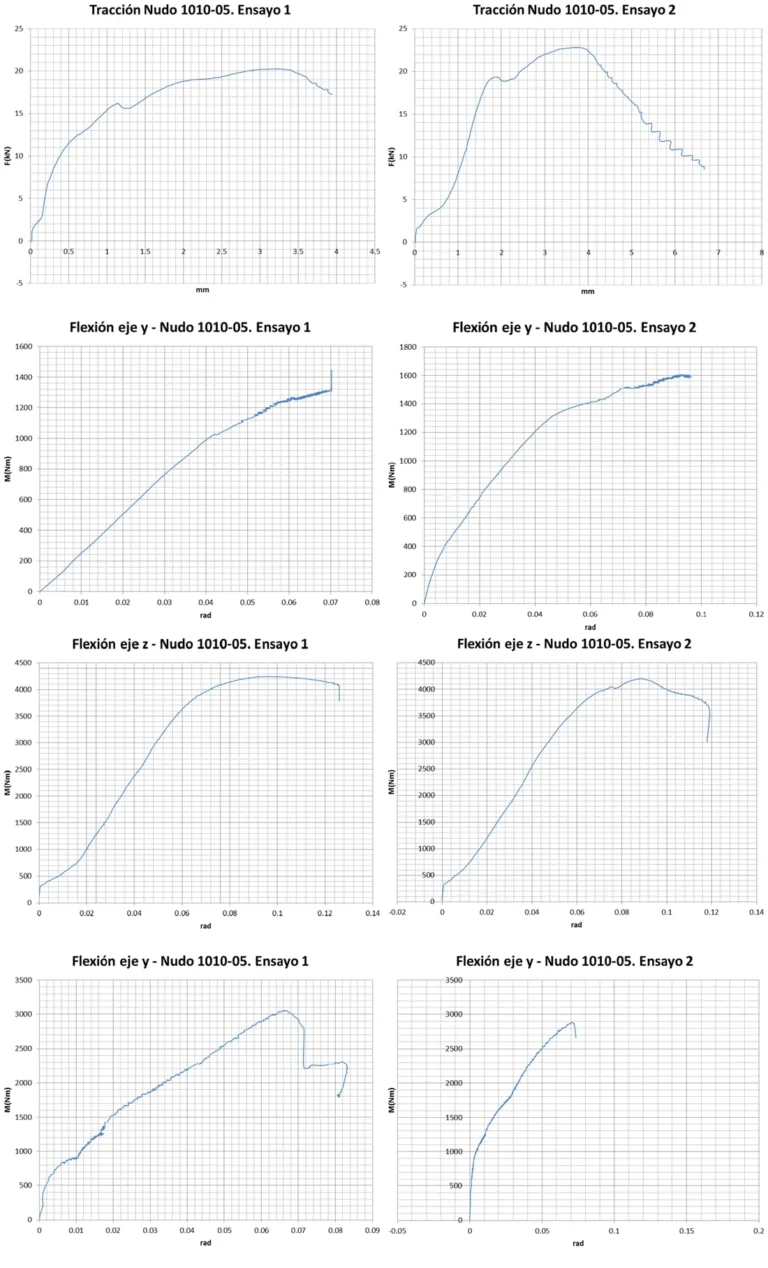

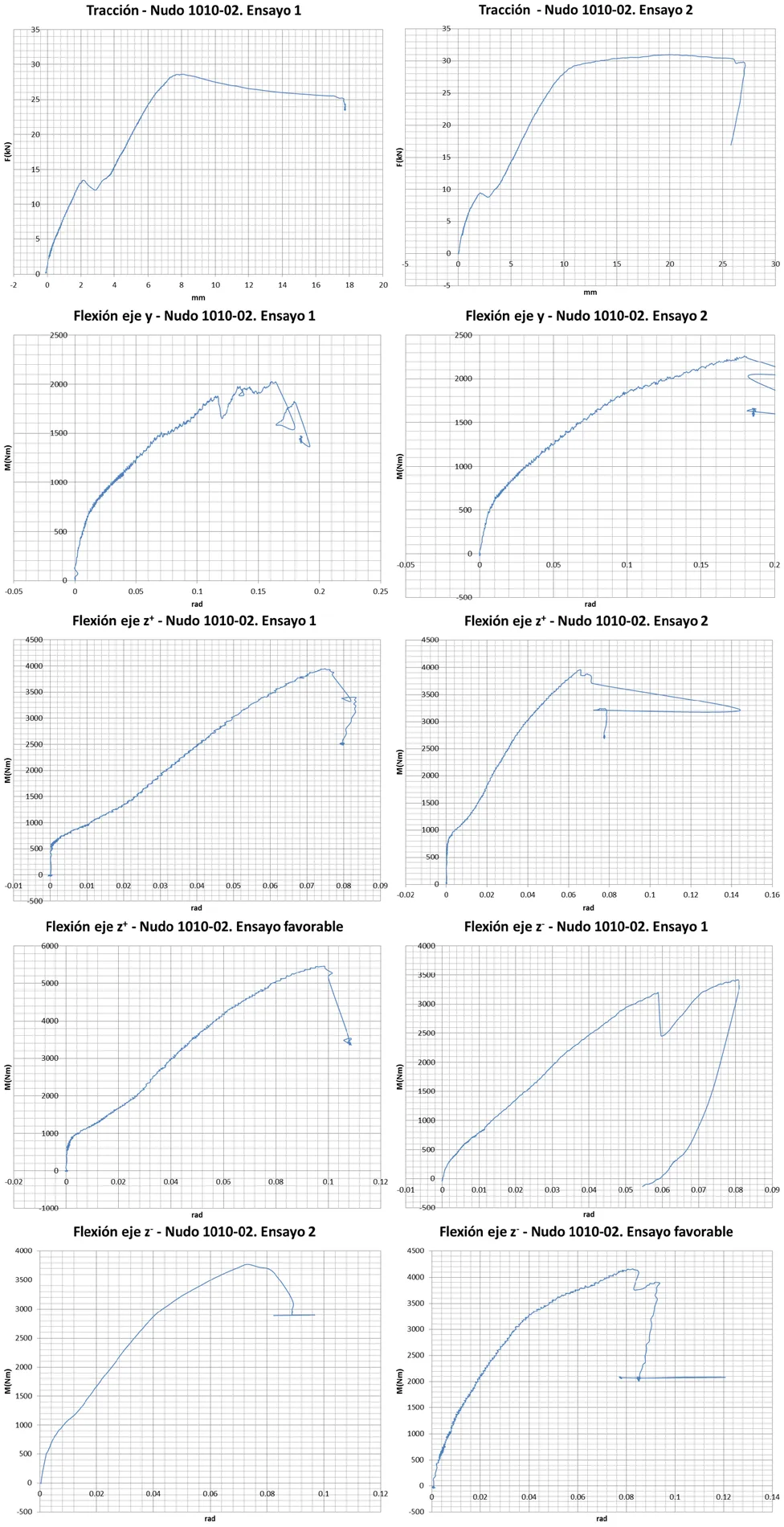

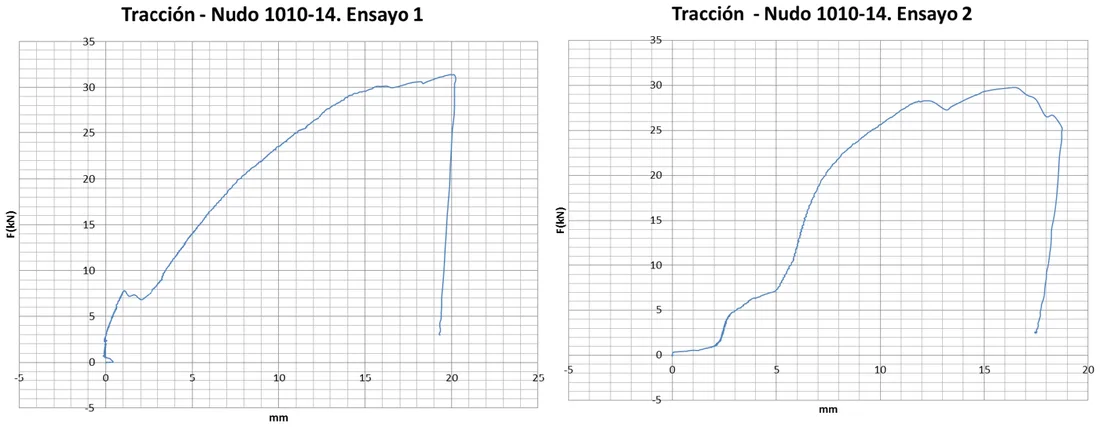

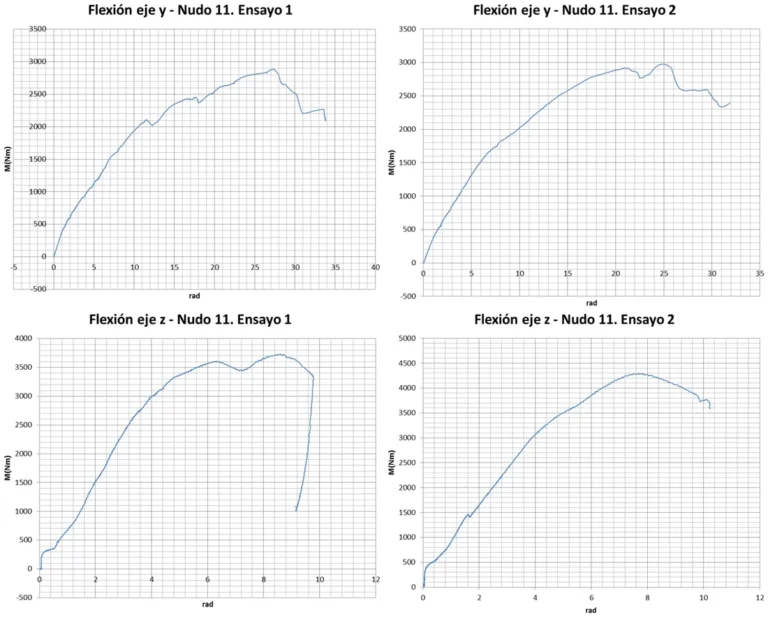

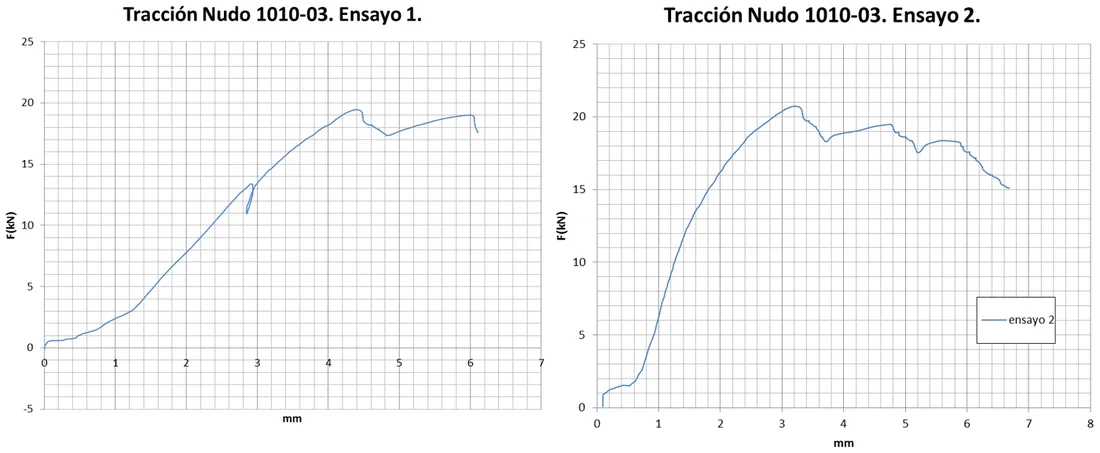

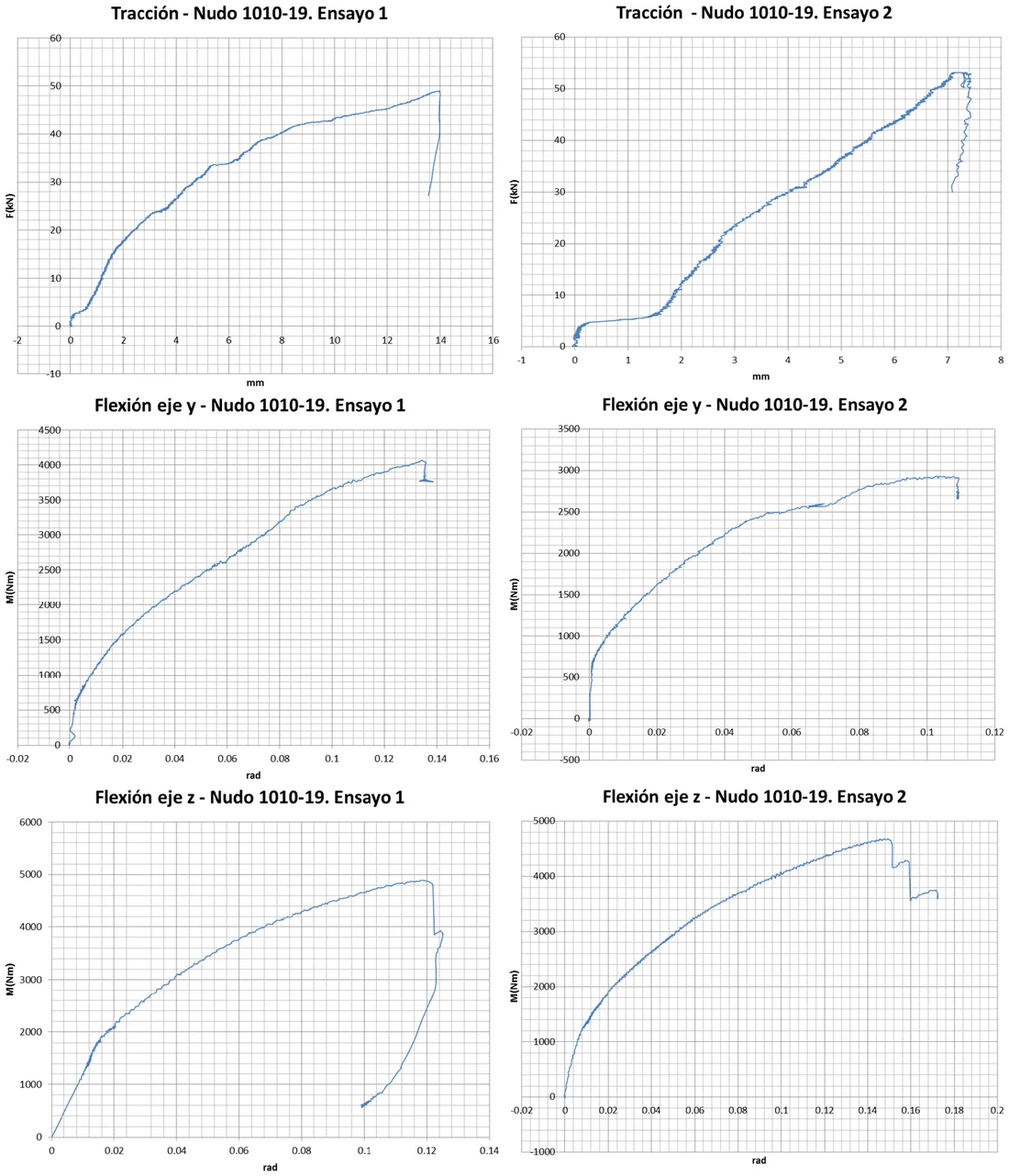

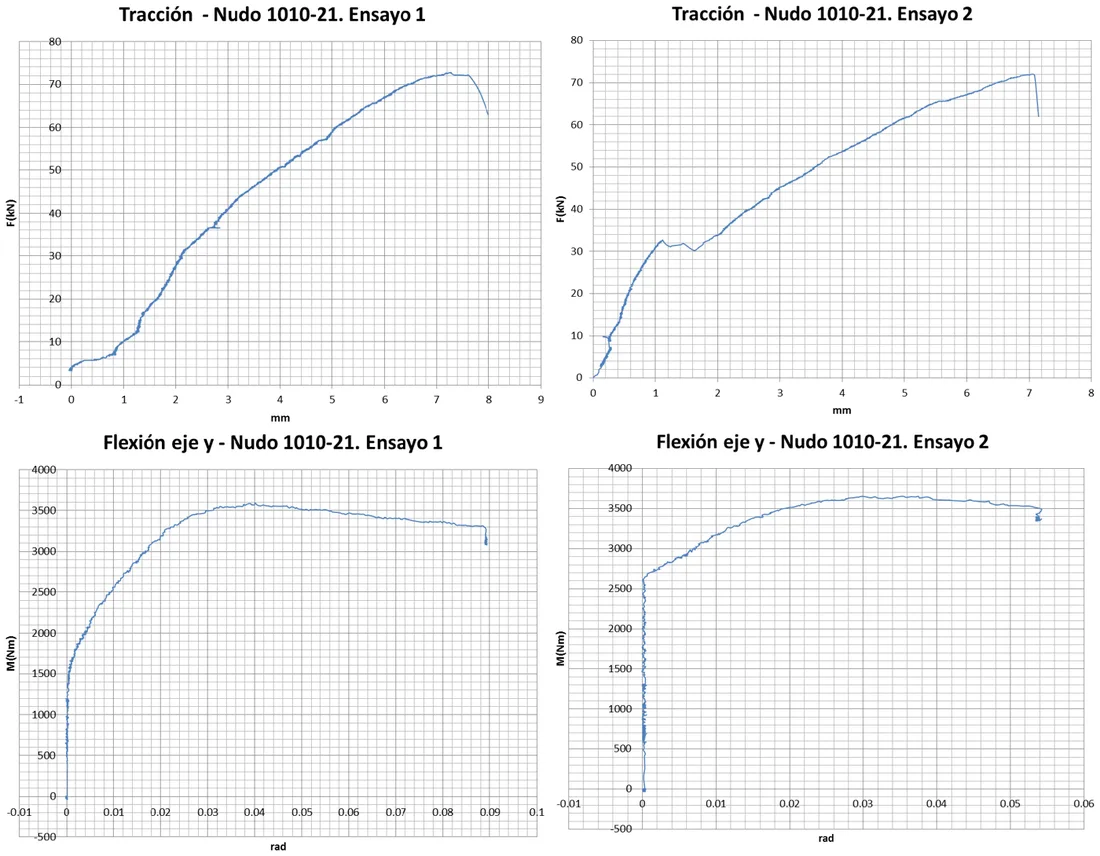

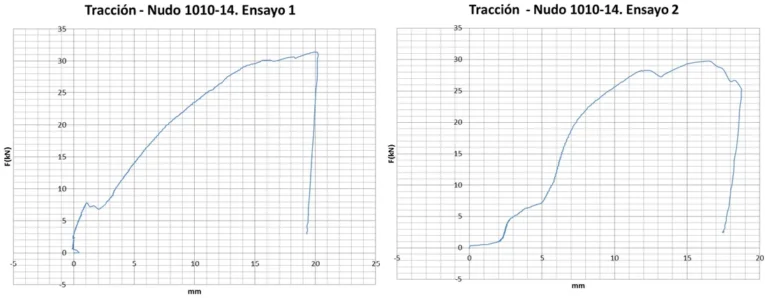

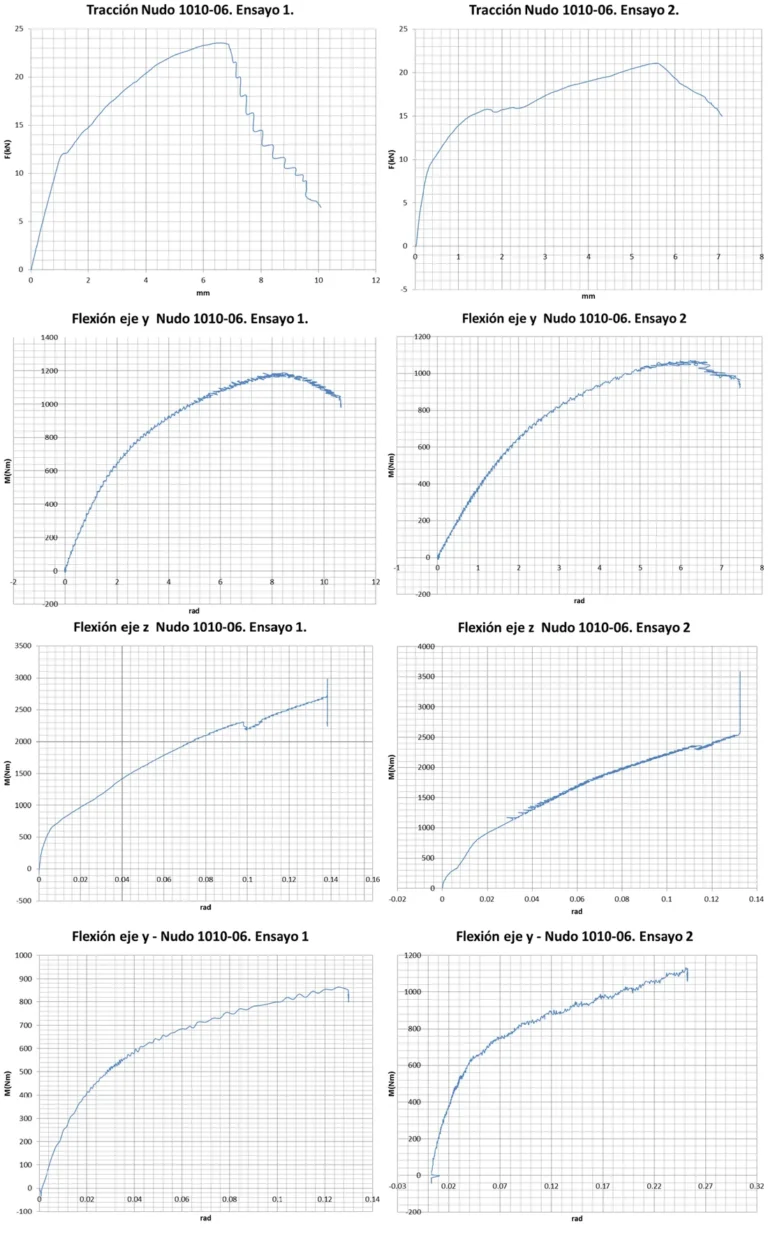

Cada ensayo tiene su gráfica carga-desplazamiento (tracción y compresión) o momento-giro (flexión en los ejes y y z). Estas son las gráficas de cada unión (tocá para ampliarlas).
Obras reales
Algunas estructuras calculadas y montadas con el sistema de uniones abulonadas. Tocá una foto para ampliarla.
Ejemplos y documentación
Con cada presupuesto te enviamos el documento «Datos básicos para el cálculo estructural con sistema StarModul». Para proyectos que necesitan cálculo (viviendas, galpones, edificios), nuestro ingeniero hace la memoria de cálculo y los planos estructurales, que se cotizan aparte. Fuera de España, el proyecto lo tiene que firmar un profesional matriculado en tu país.
El documento que entregamos con cada presupuesto: materiales, cargas de referencia y valores de ensayo de las uniones de la serie 1010.
PDF · 9 págs. · 0,8 MB
Memoria de cálculo real (normativa, acciones, modelo 3D, verificaciones) y planos estructurales.
PDF · 118 págs. + 7 láminas · 3,2 MB
Planos de cálculo de dos galpones de pórticos IPE abulonados. Ver
PDF · 6 + 8 láminas · 4,2 MB
Uniones, caños, aplicaciones y proyectos del sistema. Ver
PDF · 47 págs. · 4,5 MB
Documentos reales: se suprimieron los datos del cliente, del emplazamiento y del calculista.
Preguntas frecuentes
No. Son cargas de rotura medidas en ensayos de laboratorio con caño de 100×100×2 mm y son orientativas. El profesional matriculado de cada proyecto aplica los coeficientes de seguridad y el CIRSOC.
Sí. Lo gestiona StarModul con su ingeniero y se presupuesta aparte: no está incluido en el precio del kit ni de las uniones.
Las uniones con aletas llevan bulonería autoblocante estriada clase 8.8: bulón hexagonal con brida estriada DIN 6921, pasante de rosca parcial DIN 931 en bisagras y pendientes y tuerca con brida estriada DIN 6923. Métrica 8 (M8×20 y M8×70) en la serie 0055 y métrica 10 (M10×25 y M10×120) en las series 1010, 0105 y 0510. Las uniones sin aletas (SL25 y SL55) se entregan sin bulonería. En las estructuras calculadas se suman bulones M10 o M12 de clase 8.8 y autoperforantes 6,3×25 de refuerzo.
En esta página, en «Ejemplos de cálculo estructural y documentos». Los planos de los galpones IPE también están en la página de galpones IPE.
