ESTRUCTURAS METÁLICAS PARA CASAS

Estructuras metálicas para casas con uniones abulonadas

StarModul es un sistema patentado para hacer estructuras metálicas para casas con caños de acero galvanizado y conexiones mecánicas. Cada estructura metálica para casa se diseña y dimensiona según su geometría, cargas, ubicación y proyecto técnico. Los caños llegan cortados a medida y cada pieza etiquetada, con planos de armado paso a paso: en obra no hay que cortar ni soldar, solo abulonar. La estructura se arma en 5 días.

Pedí presupuesto Diseñá tu estructura 3D

Viviendas StarModul

Tu casa con estructura de acero galvanizado

El sistema permite preparar de antemano los componentes de la vivienda para organizar el armado y coordinar estructura, cerramientos, techo y documentación técnica.

El kit de vivienda incluye la estructura metálica, las uniones y la tornillería, y puede incluir el cerramiento de panel sándwich, la cubierta y los remates, con planos de montaje y todas las piezas etiquetadas. La estructura se monta en 5 días y los cerramientos en 3: la vivienda queda cerrada y solo falta el acabado de fachada y los interiores. Cumple el CTE, la licencia se tramita como la de una casa convencional y StarModul hace el cálculo estructural. Se vende con montaje o sin él.

Uniones atornilladas, sin soldadura en obra
Sistema patentado (patente española ES 2531702)
Cálculo estructural por ingeniero en cada proyecto
Marcado CE según la norma armonizada EN 1090-1

Estructura de tubo galvanizado de una vivienda starmodul en montaje sobre la losa en la roca del vallès (barcelona) – vista general

CASAS CON ESTRUCTURA METÁLICA

Sistema StarModul para viviendas

Una casa con estructura metálica usa perfiles de acero como elementos resistentes principales. En StarModul, estos perfiles se conectan con uniones abulonadas y forman columnas, vigas, entrepisos y techo. A diferencia de los sistemas de perfilería liviana (steel framing), StarModul trabaja en general con caños estructurales dimensionados por cálculo.

Estructura de tubo galvanizado de una vivienda starmodul en montaje sobre la losa en girona

Acero galvanizado

Perfiles estructurales protegidos contra la corrosión y dimensionados específicamente para cada vivienda.

Forjado de vivienda con estructura de tubo starmodul visto desde arriba

Uniones abulonadas

Conexiones mecánicas StarModul para resolver los distintos nudos de la estructura sin soldar en obra.

Interior de vivienda starmodul en obra con la estructura vista en girona

Proyecto y cálculo

La configuración, los espesores, los refuerzos y los apoyos se definen según las cargas y las características de la casa.

Casas en 3D

Casas con estructura StarModul en 3D

Abrí en 3D viviendas reales hechas con nuestro sistema. Sacá el cerramiento y el techo y vas a ver la estructura de acero abulonada que queda oculta en la casa terminada.

Probalo: cambiá la vista o pasá el mouse por una tarjeta.

Girá, acercá y medí en el navegador, sin instalar nada
Sacá cerramientos y techo y mirá cada unión abulonada
Cortá por plantas, ocultá piezas y compartí el enlace

Ver las 53 viviendas en 3D

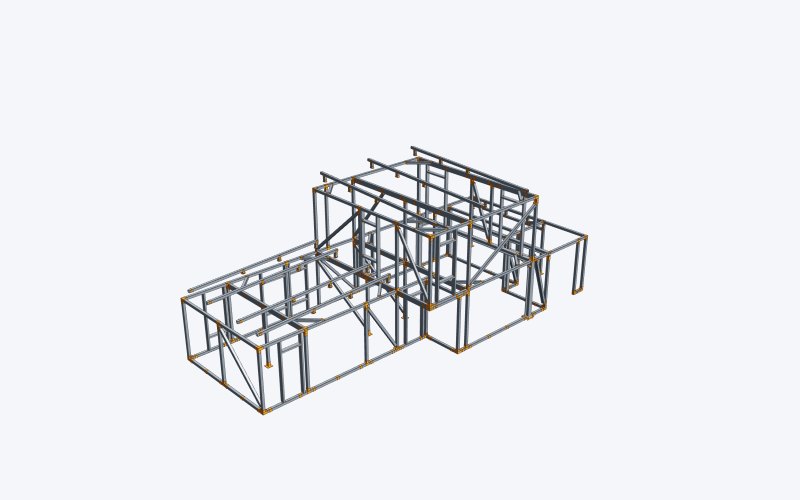

Vivienda 3d casa dos plantas cambrils estructura

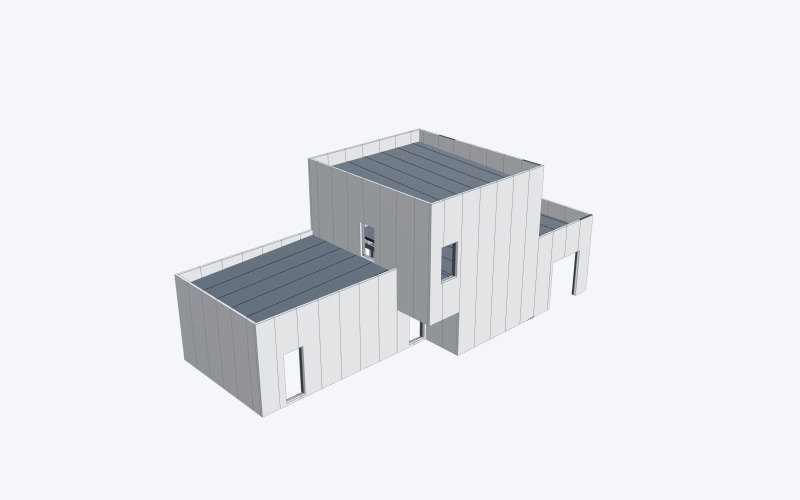

Abrir en 3DCasa de 170 m² en dos plantas · Cambrils (Tarragona, España)Planta 7,5 × 17,4 m · altura 7,3 m

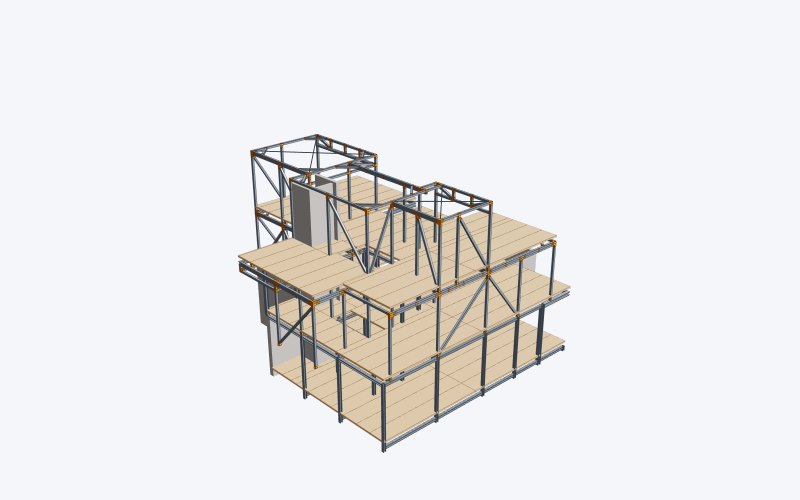

Vivienda 3d casa tres plantas sitges estructura

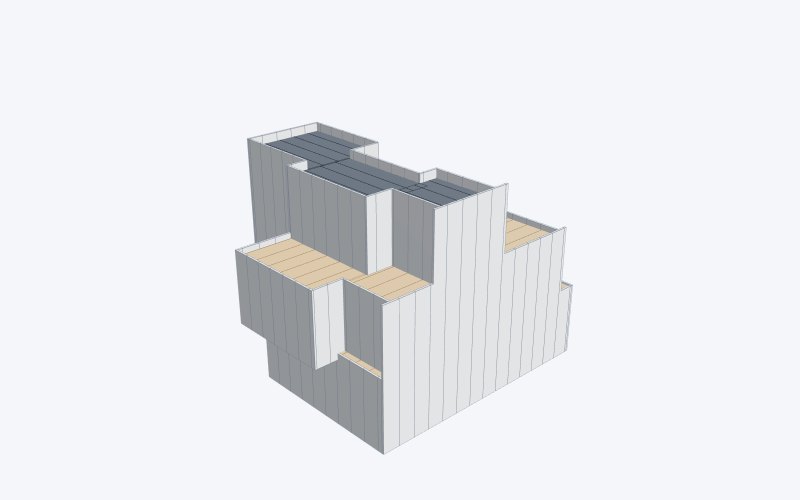

Abrir en 3DCasa de 390 m² en tres plantas · Sitges (España)Planta 14,8 × 18,6 m · altura 11,7 m

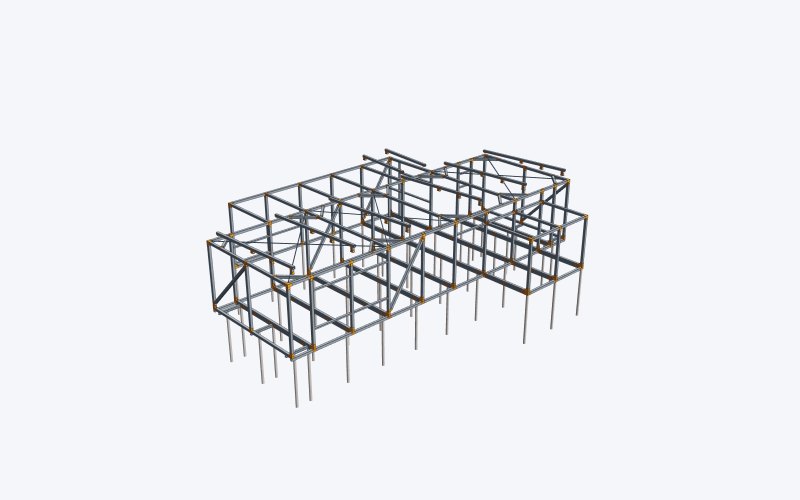

Vivienda 3d casa dos plantas llagostera estructura

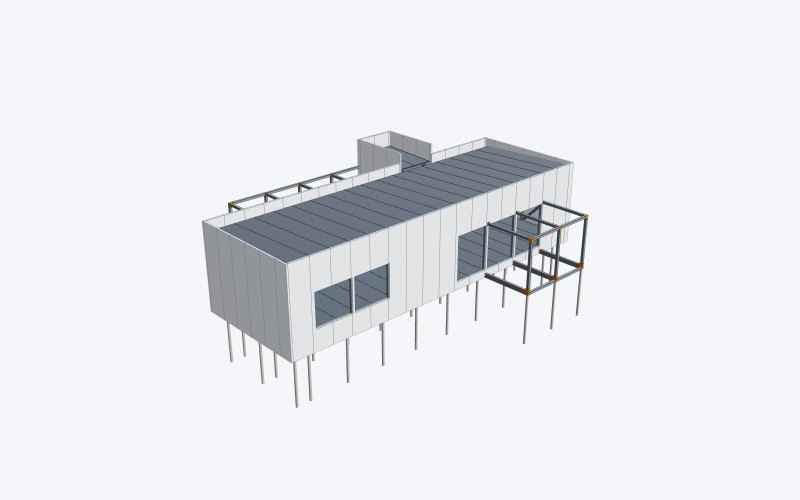

Abrir en 3DCasa de 270 m² en dos plantas · Llagostera (Girona, España)Planta 11,5 × 17,4 m · altura 7,2 m

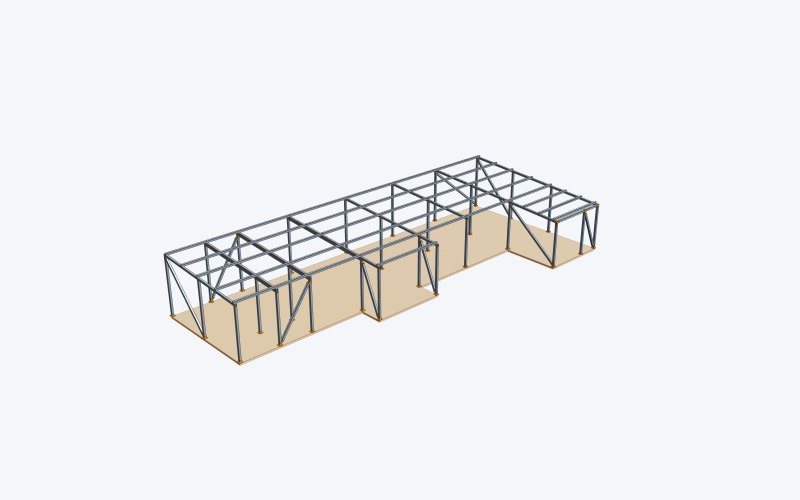

Vivienda 3d casa una planta albacete estructura

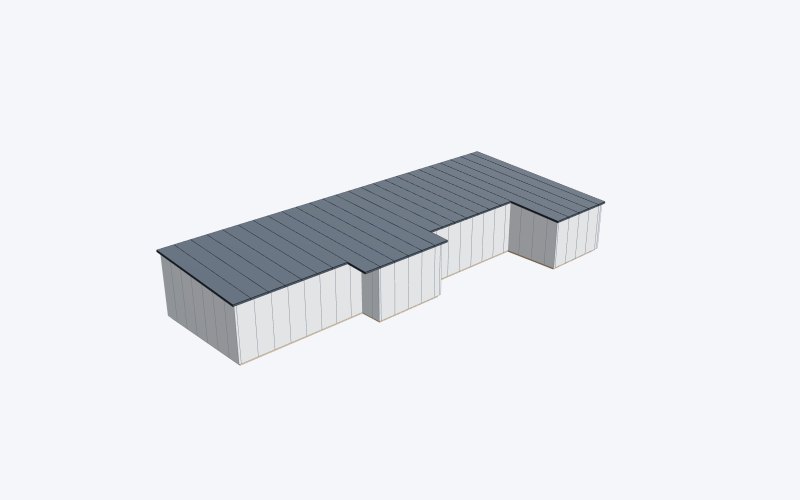

Abrir en 3DCasa de 260 m² en una planta · Albacete (España)Planta 10,7 × 24,7 m · altura 4 m

KIT STARMODUL PARA VIVIENDAS

¿Qué incluye el kit StarModul para una casa?

Antes de definir las terminaciones opcionales, el kit StarModul organiza los componentes principales necesarios para ejecutar la estructura metálica de la casa, su envolvente y el techo. El alcance definitivo se adapta a la obra y al presupuesto.

1 · Estructura metálica

Caños de acero galvanizado cortados a medida y preparados según el proyecto. El sistema usa en general caño 100 × 100 mm como sección principal, perfiles auxiliares 100 × 50 mm y espesores definidos por cálculo.

2 · Uniones StarModul y bulonería

Piezas de unión específicas para resolver esquinas, encuentros, pórticos, cambios de dirección y otros nudos, junto con la bulonería necesaria para el ensamble mecánico.

3 · Cerramientos laterales

Paneles sándwich cortados a medida según planos. El espesor se define en cada proyecto; en los kits de vivienda es habitual usar panel frigorífico de 80 mm, aunque hay soluciones con otros espesores.

4 · Tapa superior y envolvente

Paneles y piezas necesarias para cerrar la parte superior de la estructura antes de ejecutar la solución definitiva de techo, coordinados con la geometría de cada vivienda.

5 · Subestructura de techo

Perfiles metálicos para formar las pendientes y preparar el soporte del techo. La configuración se diseña según la geometría, las luces, las cargas y el desagüe pluvial.

6 · Techo y zinguería

Panel sándwich de techo, zinguería, encuentros, canaletas y accesorios según la solución contratada. La documentación del kit contempla panel tapajuntas de 30 mm y canaleta oculta en ciertas configuraciones.

7 · Fijaciones y accesorios

Bulonería, tornillos, fijaciones y elementos auxiliares necesarios para armar los perfiles, uniones, paneles y zinguería incluidos en el alcance del kit.

8 · Planos de armado

Documentación de replanteo, despiece de caños, planos de uniones, vistas 3D y distribución de paneles para identificar cada componente durante el armado.

9 · Identificación de piezas

Los caños, las uniones y los paneles pueden entregarse identificados y organizados para relacionarlos con las referencias de los planos de armado.

ESTRUCTURA METÁLICA INCLUIDA EN EL KIT

Estructura metálica lista para armar en obra

La base del kit StarModul es la estructura metálica para la casa, diseñada y dimensionada específicamente para cada proyecto. Los perfiles se preparan según los planos y se combinan con las uniones abulonadas que corresponden a cada nudo.

Caños de acero galvanizado cortados a medida.
Sección principal habitual de 100 × 100 mm y perfiles auxiliares de 100 × 50 mm cuando el cálculo lo requiere.
Espesores, refuerzos y disposición definidos por cálculo estructural.
Uniones StarModul y bulonería para el ensamble mecánico.
Piezas preparadas e identificadas para facilitar el armado de la estructura metálica en obra.

CERRAMIENTO LATERAL DEL KIT

Cerramiento lateral con panel sándwich

El kit puede incluir el cerramiento exterior de la vivienda con panel sándwich cortado a medida. Esta solución permite cerrar rápido la estructura metálica y crear una base continua sobre la que después se pueden aplicar distintas terminaciones exteriores.

Panel sándwich cortado según la geometría y los vanos del proyecto.
En los kits de vivienda es habitual usar panel frigorífico de 80 mm, y se pueden definir otros espesores según el proyecto.
Paneles identificados para relacionarlos con los planos de armado.
Fijaciones y tornillos compatibles con el sistema de cerramiento.
Base apta para terminaciones posteriores como SATE, fachada ventilada, composite, cerámica, piedra, madera o revoque, según el proyecto.

CERRAMIENTO SUPERIOR DEL KIT

Cerramiento superior de la estructura metálica

Sobre la estructura principal se puede colocar un cerramiento superior con panel sándwich que completa la envolvente antes de ejecutar la solución final de techo. Este elemento se coordina con la estructura, los encuentros perimetrales y la futura formación de pendientes.

Paneles superiores cortados y preparados según la planta de techo.
Solución habitual con panel sándwich de 80 mm en el kit de vivienda.
Fijación mecánica sobre la estructura metálica StarModul.
Cierre continuo que ayuda a organizar la envolvente superior de la casa.
Soporte coordinado con la subestructura metálica que forma las pendientes del techo.

SUBESTRUCTURA DE TECHO

Subestructura metálica para crear las pendientes

El techo se completa con una subestructura de acero galvanizado diseñada para generar las pendientes necesarias y preparar el soporte de la capa exterior. Su configuración depende de la geometría de la vivienda, las luces, las cargas y el sistema de desagüe pluvial.

Subestructura formada por perfiles metálicos dimensionados según el proyecto.
En la solución documentada se usan perfiles de 100 × 100 mm y 100 × 50 mm según la posición.
Formación de una, dos o varias pendientes cuando la geometría del proyecto lo permite.
Creación de una cámara entre el cerramiento superior y el techo exterior.
Coordinación con cumbreras, encuentros, zinguería y puntos de desagüe.

PANEL SÁNDWICH DE TECHO

Panel sándwich para el techo de la vivienda

La capa exterior se puede resolver con panel sándwich de techo colocado sobre la subestructura de pendientes. La solución del kit busca combinar rapidez de armado, estanqueidad y una zinguería coordinada con los encuentros de la vivienda.

En la solución estándar documentada se contempla panel sándwich tapajuntas de 30 mm.
Colocación sobre la subestructura metálica que forma las pendientes.
Fijación mecánica y tratamiento de juntas según el sistema de panel.
Zinguería (babetas, cenefas, cumbreras) y piezas específicas para encuentros, perímetros y cambios de plano.
Integración con canaleta oculta y desagüe pluvial cuando la configuración del proyecto lo requiere.

DOCUMENTACIÓN INCLUIDA EN EL KIT

Planos e identificación para facilitar el armado

La documentación de armado permite relacionar cada componente del kit con su posición en la vivienda. El ejemplo StarModul organiza la estructura por niveles y referencias.

T-00 · Planta de replanteo

Posición general, ejes y cotas de referencia para empezar el armado de la estructura metálica.

T-01 · Caños por nivel

Despiece de perfiles con referencias, largos de corte y cantidades.

U-01 · Uniones por nivel

Ubicación de las piezas de unión StarModul que corresponden a cada nudo.

D-01 · Vista 3D por nivel

Apoyo tridimensional para entender cómo se va configurando la estructura.

P-01 · Planos de paneles

Distribución e identificación de los paneles incluidos en la envolvente.

VENTAJAS DE LAS ESTRUCTURAS METÁLICAS PARA CASAS

Por qué elegir StarModul para vivienda

Estructura de tubo galvanizado de una vivienda starmodul en montaje sobre la losa en la roca del vallès (barcelona) – otra vista

Armado en seco

Las conexiones mecánicas reducen la soldadura en los nudos resueltos con StarModul y facilitan una secuencia de armado ordenada.

Paneles de cerramiento acopiados en obra antes del montaje en la roca del vallès (barcelona)

Industrialización

Perfiles, uniones, paneles y documentación se pueden preparar antes de llegar a la obra.

Estructura de tubo galvanizado de una vivienda starmodul en montaje sobre la losa en vilafortuny (tarragona)

Precisión

La preparación previa y la identificación de componentes facilitan el control durante el armado.

Vivienda con estructura starmodul, jardín y piscina

Diseño a medida

Cada estructura metálica para casa se dimensiona según la geometría y las cargas de su proyecto.

Vivienda starmodul en obra con el cerramiento de fachada en montaje

Modular y ampliable

La construcción abulonada permite evaluar modificaciones o ampliaciones cuando el proyecto y el cálculo lo permiten.

Montaje de paneles de fachada sobre la estructura starmodul en mollerussa (lleida)

Acero reciclable

El acero es un material recuperable y ampliamente reciclable al final de su vida útil.

PRECIO Y LLAVE EN MANO

¿Cuánto cuesta la estructura metálica de una casa?

El precio de la estructura depende de la superficie, la cantidad de plantas, la forma del techo y las cargas del lugar. En el kit de vivienda también cuentan el panel sándwich de cerramiento y techo, la zinguería y la documentación de armado.

¿Buscás la casa terminada, llave en mano? Nuestro sitio casa-industrializada.com se ocupa del proyecto completo de vivienda con el sistema StarModul en Lleida y Tarragona (España).

Diseñá la estructura en 3D →Pedí presupuesto →

Lo que más influye en el presupuesto:

La superficie en planta y la cantidad de plantas.
El techo: plano, a un agua o a dos aguas.
Las cargas de viento y nieve de la zona (las fundaciones se proyectan aparte).
Qué incluye el kit: solo la estructura, estructura y cerramientos, o el kit completo.

EJEMPLOS REALES

Fotos de obras reales con StarModul

Fotos de obras montadas con el sistema de uniones atornilladas StarModul. Hacé clic en una foto para verla en grande.

Vivienda con estructura starmodul, jardín y piscina – vista general — Vivienda con jardín

Vivienda con estructura starmodul, jardín y piscina – otra vista — Vivienda con jardín

Vivienda de dos plantas con estructura metálica starmodul en mollerussa (lleida) – vista general — Vivienda de dos plantas · Mollerussa

Vivienda terminada con estructura metálica atornillada starmodul en la roca del vallès (barcelona) — Vivienda terminada · La Roca del Vallès

Vivienda con estructura starmodul, jardín y piscina – detalle — Vivienda con jardín

Vivienda de dos plantas con estructura metálica starmodul en mollerussa (lleida) – otra vista — Vivienda de dos plantas · Mollerussa

Vivienda terminada con estructura metálica atornillada starmodul — Vivienda terminada

Vivienda terminada con estructura metálica atornillada starmodul – otra vista — Vivienda terminada

Interior de vivienda starmodul con escalera, antes de los acabados en mollerussa (lleida) — Interior con escalera · Mollerussa

Estructura de tubo galvanizado de una vivienda starmodul en montaje sobre la losa — Estructura en montaje

Cocina de una vivienda terminada con estructura starmodul en cambrils (tarragona) — Cocina terminada · Cambrils

Salón comedor de una vivienda terminada con estructura starmodul en cambrils (tarragona) — Salón comedor · Cambrils

Vivienda con estructura starmodul, jardín y piscina – vista 4 — Vivienda con jardín

Vivienda terminada con estructura metálica atornillada starmodul en girona — Vivienda terminada · Girona

Vivienda terminada con estructura metálica atornillada starmodul – detalle — Vivienda terminada

Estructura de tubo galvanizado de una vivienda starmodul en montaje sobre la losa en lleida — Estructura en montaje · Lleida

Cocina de una vivienda terminada con estructura starmodul en mollerussa (lleida)

PREGUNTAS FRECUENTES

Preguntas sobre estructuras metálicas para casas

Respondemos las dudas más comunes sobre el kit StarModul, estructura, fundaciones, entrepisos, cerramientos, techos y armado de viviendas.

¿Qué incluye un kit StarModul para una vivienda?

El kit StarModul puede incluir la estructura metálica para la casa preparada a medida, uniones StarModul, bulonería, cerramientos de panel sándwich, subestructura y solución de techo, zinguería y documentación de armado. El alcance definitivo depende del proyecto y del presupuesto.

¿Qué perfiles usa una estructura metálica para casa StarModul?

El sistema usa en general caño estructural cuadrado de 100 × 100 mm como sección principal y perfiles auxiliares como 100 × 50 mm. Los espesores, refuerzos y disposición de los perfiles se definen con el cálculo estructural de cada vivienda.

¿Qué fundaciones necesita una casa con estructura metálica?

Las fundaciones dependen del terreno, el estudio de suelos y las cargas de la vivienda. Se pueden evaluar soluciones con platea de hormigón armado, bases o entrepiso sanitario, entre otras alternativas que define el proyecto estructural.

¿Qué terminaciones exteriores puede tener una vivienda StarModul?

Una casa con estructura metálica StarModul se puede terminar con panel sándwich, SATE, fachada ventilada, composite, fibrocemento, cerámica, piedra, madera, ladrillo visto, revoque u otras terminaciones compatibles con el proyecto de arquitectura.
