GALPONES INDUSTRIALES STARMODUL
Estructuras metálicas para galpones industriales
StarModul permite desarrollar estructuras metálicas para galpones industriales con perfiles de acero y uniones abulonadas, una solución modular pensada para depósitos, talleres, edificios productivos, galpones agrícolas y espacios industriales livianos. Los caños llegan cortados a medida y cada pieza etiquetada, con planos de armado paso a paso: en obra no hay que cortar ni soldar, solo abulonar.
Naves a medida
Naves de tubo galvanizado de hasta 12 m de luz
La estructura se define para cada proyecto mediante cálculo, preparando los componentes para facilitar el montaje en obra y la coordinación con techo, cerramientos, fundaciones y aberturas.
Para naves de más de 12 m de luz, StarModul ofrece pórticos de perfil IPE atornillados de 12 a 20 m. En los dos casos la nave llega en kit, con los perfiles cortados e identificados y los planos de montaje, y el cálculo lo hace un ingeniero para cada emplazamiento.
- Uniones atornilladas, sin soldadura en obra
- Sistema patentado (patente española ES 2531702)
- Cálculo estructural por ingeniero en cada proyecto
- Marcado CE según la norma armonizada EN 1090-1
SISTEMA MODULAR ABULONADO
Galpones industriales con estructura metálica abulonada
Una estructura metálica para galpón industrial tiene que resolver columnas, vigas, techo, arriostramientos, cerramientos y apoyos de forma coordinada. El sistema StarModul usa conexiones mecánicas para ensamblar perfiles y organizar una construcción en seco con componentes preparados de antemano.
Montaje abulonado
Uniones mecánicas que reducen las operaciones de soldadura en los nudos resueltos con el sistema.
Estructura modular
El largo del galpón puede organizarse con módulos repetitivos adaptados al proyecto.
Ampliaciones
El sistema permite estudiar futuras ampliaciones cuando el proyecto y el cálculo estructural lo permiten.
LIMITACIÓN TÉCNICA DEL SISTEMA
Luz máxima 12 m
La luz máxima admisible del sistema StarModul para esta aplicación es de 12 metros entre apoyos. La dimensión definitiva depende del cálculo estructural, las cargas, la altura, la ubicación y la geometría del galpón.
Si el proyecto necesita un ancho total mayor, hay que estudiar una modulación con apoyos intermedios, varios módulos o una solución estructural alternativa. Para luces de 12 a 20 m sin columnas intermedias están los galpones con pórticos IPE abulonados.

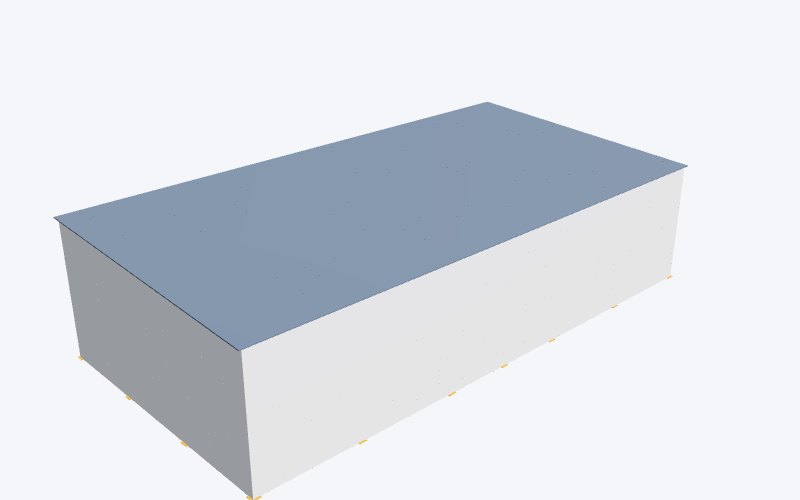

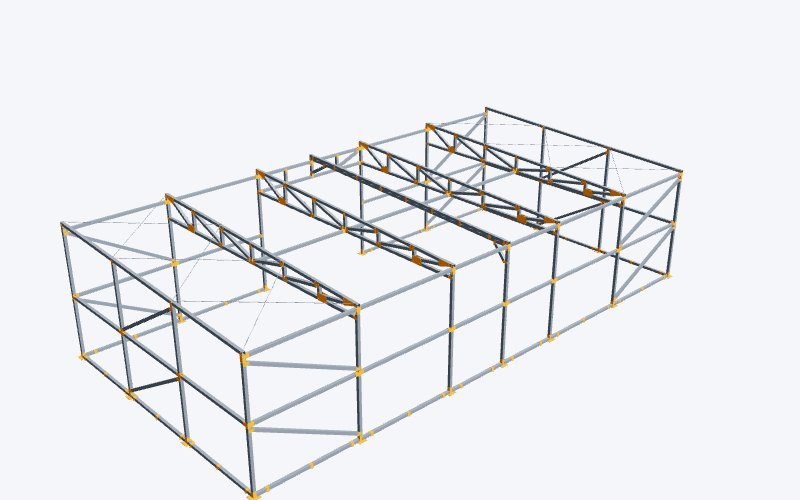

MODELOS TIPO EN 3D
Galpones industriales en 3D
Girá cada modelo, sacá los paneles y mirá la estructura de caño y cada unión abulonada antes de pedir el tuyo.
- Funciona en el navegador, sin instalar nada
- Con paneles o solo estructura, con un clic
- Medí, cortá por planos y compartí el enlace
Abrir en 3DGalpón de 240 m² · modelo tipoPlanta 20 × 12 m · altura 6,2 m
Abrir en 3DDepósito desarmable de 48 m² · modelo tipoPlanta 8 × 6 m · altura 4,4 m
Modelos tipo orientativos hechos con nuestro configurador. Cada proyecto se dibuja a medida.
APLICACIONES INDUSTRIALES
Estructuras para depósitos, talleres y galpones
La solución se adapta especialmente a edificios industriales livianos donde se valora el montaje modular, la preparación previa de piezas y la posibilidad de combinar estructura, techo y cerramientos en un mismo sistema.
Depósitos y logística
Espacios destinados a almacenamiento, distribución o actividad logística liviana.
Talleres y producción
Galpones para actividad industrial, mantenimiento, fabricación liviana o zonas de trabajo.
Galpones agrícolas
Tinglados, depósitos de maquinaria, productos o instalaciones vinculadas al sector agropecuario.
Ampliaciones de galpón
Módulos anexos o ampliaciones de estructuras existentes, siempre condicionados por el cálculo y la compatibilidad estructural.
ESTRUCTURA PRINCIPAL
Cómo se configura un galpón industrial StarModul
Pórticos, columnas y vigas
La estructura principal se organiza con pórticos y líneas de apoyo dimensionadas para las cargas del proyecto. Las uniones abulonadas permiten formar los distintos nudos sin depender de una solución soldada convencional en obra.
- Luz máxima del sistema: 12 m entre apoyos.
- Altura, separación entre pórticos y cantidad de módulos definidos mediante cálculo.
- Perfiles estructurales y espesores seleccionados según cargas, geometría y ubicación.
- Arriostramientos y estabilidad global definidos específicamente para cada galpón.
- Posibilidad de uno o varios módulos cuando se necesita un ancho total mayor.
TECHO INDUSTRIAL
Techos para galpones con estructura metálica
Techo a un agua o a dos aguas
El techo tiene que coordinar la geometría del pórtico, las correas, el panel exterior y el desagüe pluvial. La configuración se dimensiona según las cargas de viento, nieve, mantenimiento y las características del emplazamiento.
- Soluciones a un agua o a dos aguas.
- Correas y elementos secundarios calculados según separación y cargas.
- Cerramiento con panel sándwich de techo y panel sándwich de pared, o solución definida en el proyecto.
- Cumbreras, aleros, hastiales y zinguería para panel sándwich coordinados con el cerramiento.
- Canaletas y bajadas pluviales dimensionadas según la superficie de techo.
CERRAMIENTOS LATERALES
Cerramientos para galpones industriales metálicos
Panel sándwich y cerramientos livianos
La estructura StarModul puede coordinarse con cerramientos industriales livianos para resolver paredes, hastiales, vanos y encuentros. El tipo de panel y su espesor se definen según el uso, la aislación y las prestaciones requeridas.
- Panel sándwich como solución de cerramiento industrial.
- Subestructura o correas laterales según el proyecto.
- Vanos para puertas, portones, ventanas y accesos.
- Zinguería de esquinas, jambas, dinteles y encuentros con el techo.
- Terminaciones y colores adaptados a la imagen del galpón.
FUNDACIONES Y ANCLAJES
Apoyo de la estructura metálica industrial
Placas base, anclajes y fundaciones
Las fundaciones no tienen una solución única: se definen mediante proyecto estructural y estudio de suelos. El replanteo de los apoyos es clave para coordinar la estructura con placas, pernos y elementos de hormigón.
- Fundaciones dimensionadas según el terreno y las reacciones de la estructura.
- Placas base y anclajes definidos para cada apoyo.
- Control de cotas, ejes y nivelación durante el replanteo.
- Coordinación con pisos, plateas y cerramientos perimetrales.
- La solución final tiene que quedar definida en el proyecto técnico.
LÍMITE DE LUZ DEL SISTEMA
¿Qué significa una luz máxima de 12 metros?
En un galpón industrial, la luz es la distancia horizontal entre los apoyos principales que tiene que salvar la estructura. Para la solución StarModul descripta en esta página, la luz máxima admisible es de 12 metros.
Este valor es el límite geométrico del sistema para un módulo. No reemplaza el cálculo: un galpón concreto puede requerir una luz menor en función de la altura, las cargas, el viento, la nieve, el uso u otras condiciones.
12 m
LUZ MÁXIMA ENTRE APOYOS
Para superar 12 m de ancho total hay que estudiar apoyos intermedios, varios módulos o una solución estructural alternativa.
EJEMPLO REAL DE CÁLCULO ESTRUCTURAL
Galpón industrial StarModul de 12 m de luz
Como referencia técnica, un informe de cálculo estructural realizado en 2026 analiza una estructura metálica para edificio industrial de 12,00 m de ancho, 25,00 m de largo y una altura máxima aproximada hasta el alero de 5,705 m. La estructura se resuelve con perfiles tubulares cuadrados y uniones abulonadas StarModul.
El modelo confirma la aplicación del sistema a un galpón industrial de 12 m de luz, con la condición de que cada proyecto se verifique específicamente mediante cálculo estructural según ubicación, cargas, altura, geometría y uso.
- Columnas extremas con perfiles tubulares SHS 100×100×3 mm.
- Columnas intermedias dobles SHS 100×100×4 mm.
- Vigas, diagonales y montantes de cabriadas con SHS 100×100×2 y 100×100×3 mm.
- Arriostramientos laterales con caños SHS 100×100×2 mm.
- Estructura completamente desarmable.
Uniones StarModul
Las uniones del proyecto son elementos metálicos de 3 mm del sistema patentado StarModul, ensayados para distintos esfuerzos.
Bulonería 8.8
Las uniones se fijan con bulones M10 de calidad 8.8 y se refuerzan con un mínimo de 6 tornillos autoperforantes, 3 por cara, cuando corresponde.
Modelo 3D
La estructura se modeló globalmente en tres dimensiones y se analizó con cálculo no lineal de segundo orden considerando imperfecciones iniciales.
Verificación estructural
El informe verifica estados límite últimos y de servicio y concluye que la estructura, sus uniones y elementos especiales cumplen los requisitos de diseño y la normativa aplicable a ese proyecto.
DATOS TÉCNICOS DEL SISTEMA
Perfiles, correas y acciones de cálculo
El informe de referencia muestra cómo se dimensiona un galpón StarModul real. Los valores siguientes corresponden a ese proyecto concreto y no deben usarse como dimensionado universal.
Correas de techo
Omegas 150×1,5 mm con separaciones aproximadas de hasta 1.650 mm y solapes de 300+300 mm sobre los pórticos definidos.
Correas de cerramiento lateral
Omegas 150×1,5 mm con separaciones aproximadas de hasta 1.550 mm y configuración continua según posición.
Correas de hastial
Omegas 100×1,5 mm con separaciones aproximadas de hasta 1.550 mm y solapes de 200+200 mm.
Carga permanente de techo
0,12 kN/m² en el proyecto analizado, incluyendo 0,105 kN/m² de panel de 30 mm y 0,015 kN/m² de otros elementos.
Sobrecarga de mantenimiento
0,40 kN/m² para techo liviano, categoría G1 según la documentación de cálculo.
Carga de nieve
Sk = 0,40 kN/m² para el emplazamiento concreto analizado.
Paneles solares
Se consideró una sobrecarga de 0,15 kN/m² para paneles solares coplanares.
VENTAJAS DEL SISTEMA
Por qué usar StarModul en un galpón industrial
Montaje mecánico
El sistema reduce operaciones de soldadura en los nudos resueltos con uniones StarModul.
Modularidad
El galpón puede organizarse con pórticos y módulos repetitivos adaptados al largo necesario.
Preparación previa
Perfiles, uniones y documentación pueden organizarse antes del montaje en obra.
Ampliable
Se puede estudiar el crecimiento futuro de la estructura por etapas cuando el cálculo lo permite.
Cerramientos integrables
Compatible con soluciones de panel sándwich para paredes y techo definidas según el proyecto.
Documentación técnica
El proyecto puede acompañarse de planos, identificación de componentes y documentación de montaje.
GALPONES PREFABRICADOS
Galpones metálicos prefabricados: qué incluyen y cuánto cuestan
Un galpón StarModul llega a la obra como un galpón metálico prefabricado: caños de acero galvanizado cortados e identificados, uniones abulonadas con su bulonería y planos de armado. Se arma en el lugar, sin soldar, y se puede ampliar por módulos o desarmar y trasladar.
Con el configurador 3D definís un primer galpón y ves al instante una cotización orientativa de la estructura y los paneles. Después te preparamos el presupuesto exacto.
El precio depende sobre todo de:
- El ancho (hasta 12 m de luz por módulo), el largo y la altura libre.
- Las cargas de viento y nieve del lugar, que definen perfiles y espesores.
- Los cerramientos: panel sándwich de techo y laterales, zinguería y canaletas.
- Los vanos para portones, puertas y ventanas.
- El envío a Argentina y, si lo necesitás, el armado según la zona; o solo la provisión del kit.
EJEMPLOS REALES
Fotos de obras reales con StarModul
Fotos de obras montadas con el sistema de uniones atornilladas StarModul. Hacé clic en una foto para verla en grande.
PREGUNTAS FRECUENTES
Preguntas sobre estructuras metálicas para galpones industriales
Respondemos las dudas técnicas más comunes sobre luces, modulación, techo, cerramientos, fundaciones y ampliaciones de galpones StarModul.
¿Cuál es la luz máxima de un galpón industrial StarModul?
La luz máxima admisible del sistema StarModul para esta aplicación es de 12 metros entre apoyos. La dimensión finalmente admisible se confirma mediante cálculo estructural para las cargas, la altura, la geometría y la ubicación de cada proyecto.
¿Se puede construir un galpón de más de 12 metros de ancho?
Sí, se puede estudiar un galpón de mayor ancho total, pero no con una única luz StarModul de más de 12 m. Se resuelve con apoyos intermedios, varios módulos o una solución estructural diferente según el proyecto y el cálculo.
¿Qué tipo de techo puede tener un galpón industrial?
El sistema permite estudiar techos a un agua o a dos aguas, coordinados con correas, panel de techo, cumbreras, aleros y desagüe pluvial. La configuración se dimensiona específicamente para cada proyecto.
¿Se puede cerrar el galpón con panel sándwich?
Sí. La estructura puede coordinarse con panel sándwich de pared y de techo. El espesor, el tipo de panel, las fijaciones y la zinguería se eligen según el uso y las prestaciones requeridas.
¿Los galpones StarModul se pueden ampliar?
La modulación abulonada permite estudiar ampliaciones de largo o nuevos módulos cuando la estructura existente, el proyecto y el cálculo estructural lo permiten.
¿Las fundaciones están incluidas en la estructura metálica?
Las fundaciones se diseñan específicamente a partir del estudio de suelos y de las reacciones de la estructura. La página muestra criterios de coordinación de placas, anclajes y apoyos, pero la solución definitiva corresponde al proyecto técnico.
¿Qué información se necesita para calcular un galpón industrial?
Como mínimo hay que conocer la ubicación, las dimensiones, la altura, el uso, el tipo de techo y de cerramientos, los vanos principales y cualquier carga especial. Después, el cálculo estructural determina perfiles, refuerzos, apoyos y arriostramientos.
