ARMAZÉNS INDUSTRIAIS STARMODUL

Estruturas metálicas para armazéns industriais

O StarModul permite desenvolver estruturas metálicas para pavilhões industriais utilizando perfis de aço e unções aparafusadas, com uma solução modular pensada para armazéns, oficinas, edifícios de produção, pavilhões agrícolas e espaços industriais leves. Os tubos chegam cortados à medida e cada peça etiquetada, com planos de montagem passo a passo: em obra não é preciso cortar nem soldar, só aparafusar.

Pavilhões à medida

Pavilhões em tubo galvanizado até 12 m de vão

A estrutura é definida para cada projeto através de cálculos, preparando os componentes de forma a facilitar a montagem na obra e a coordenação com o telhado, as fachadas, a fundação e os revestimentos.

Para vãos superiores a 12 m, a StarModul oferece pórticos em perfil IPE aparafusados de 12 a 20 m. Em ambos os casos o pavilhão chega em kit, com os perfis cortados e identificados e os desenhos de montagem, e é calculado por um engenheiro para cada local.

  • Uniões aparafusadas, sem soldadura em obra
  • Sistema patenteado
  • Cálculo estrutural por engenheiro em cada projeto
  • Marcação CE segundo a norma harmonizada EN 1090-1
Interior de um pavilhão com asnas de tubo galvanizado aparafusadas starmodul em faura (valência)

SISTEMA MODULAR APARAUSADO

Armazéns industriais com estrutura metálica aparafusada

Uma estrutura metálica para um armazém industrial tem de integrar pilares, vigas, cobertura, contraventamentos, paredes e apoios de forma coordenada. O sistema StarModul usa ligações mecânicas para montar perfis e organizar uma construção a seco com componentes pré-fabricados.

Estrutura starmodul montada antes da cobertura

Montagem aparafusada

Ligações mecânicas que reduzem as operações de soldadura nos nós resolvidos com o sistema.

Edifício com estrutura starmodul em obra em lleida

Estrutura modular

O comprimento da nave pode ser organizado através de módulos repetitivos adaptados ao projeto.

Estrutura de tubo starmodul para uma ampliação de escritórios

Ampliações

O sistema permite estudar futuras ampliações, desde que o projeto e o cálculo estrutural o permitam.

LIMITAÇÃO TÉCNICA DO SISTEMA

Alcance máximo da luz: 12 m

A luz máxima permitida do sistema StarModul para esta aplicação é de 12 metros entre apoios. As dimensões finais dependem do cálculo estrutural, das cargas, da altura, da localização e da geometria do pavilhão.

Se o projeto precisar de uma largura total maior, é preciso estudar uma modulação com apoios intermédios, várias vigas ou uma solução estrutural alternativa. Para vãos de 12 a 20 m sem pilares intermédios, existem os pavilhões com pórticos IPE aparafusados.

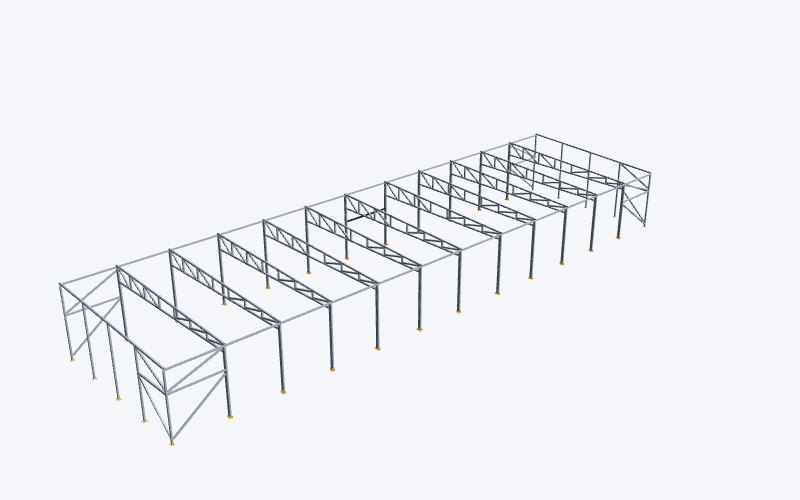

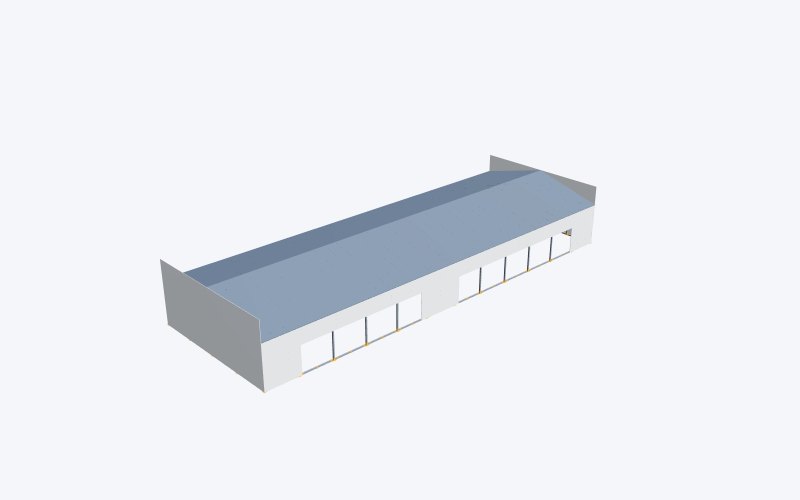

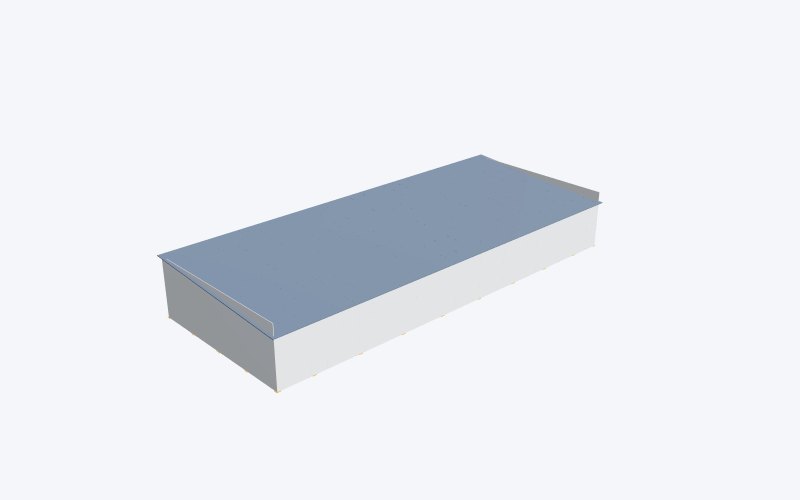

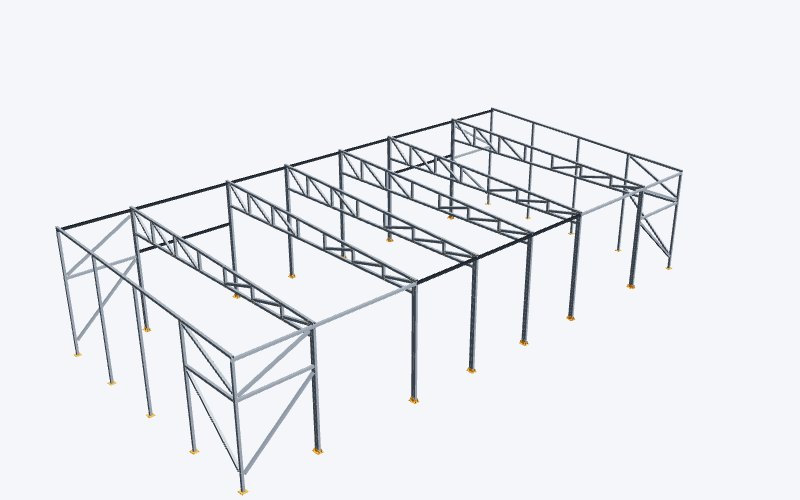

MODELOS TIPO EM 3D

Pavilhões industriais em 3D

Rode cada modelo, retire os painéis e veja a estrutura de tubo e cada união aparafusada antes de encomendar o seu.

  • Funciona no navegador, sem instalar nada
  • Com painéis ou só a estrutura, com um clique
  • Meça, corte por planos e partilhe a ligação

APLICAÇÕES INDUSTRIAIS

Estruturas para armazéns, oficinas e pavilhões

A solução é especialmente adequada para edifícios industriais leves, onde se valoriza a montagem modular, a preparação prévia das peças e a possibilidade de combinar estrutura, cobertura e fachadas num único sistema.

Pavilhão industrial concluído com painel sanduíche e estrutura starmodul em valls (tarragona)

Armazéns e logística

Espaços destinados ao armazenamento, distribuição ou atividades logísticas ligeiras.

Interior de cabine de pintura com estrutura starmodul e painel sandwich – vista geral

Oficinas e produção

Arquetes para atividades industriais, manutenção, indústria ligeira ou áreas de trabalho.

Secadores agrícolas com estrutura starmodul em cuba – outra vista

Edifícios agrícolas

Cobertilhos, armazéns de maquinaria, produtos ou instalações ligadas ao setor agrícola.

Cobertura metálica starmodul para a zona de contentores

Ampliações de armazéns

Módulos anexos ou ampliações de estruturas existentes, sempre sujeitos a cálculos e à compatibilidade estrutural.

ESTRUTURA PRINCIPAL

Como se configura um armazém industrial StarModul

Pórticos, pilares e vigas

A estrutura principal é organizada através de pórticos e linhas de apoio dimensionadas para as cargas do projeto. As ligações aparafusadas permitem formar os diferentes nós sem depender de uma solução soldada convencional na obra.

  • Vão máximo do sistema: 12 m entre apoios.
  • Altura, distância entre os pórticos e número de módulos definidos por cálculo.
  • Perfis estruturais e espessuras selecionados de acordo com as cargas, a geometria e a localização.
  • Reforços e estabilidade global definidos especificamente para cada edifício.
  • É possível usar uma ou várias secções quando for necessária uma largura total maior.
C4fc0e4d 9a84 48be a189 1bd243d123a9

COBERTURA INDUSTRIAL

Coberturas para pavilhões com estrutura metálica

Photo 2023 06 08 15 17 25

Telhado com uma ou duas inclinações

A cobertura tem de se adaptar à geometria do pórtico, às vigas transversais, ao painel exterior e ao sistema de escoamento de águas. A configuração é dimensionada de acordo com as cargas de vento, neve, manutenção e características do local.

  • Soluções para telhados de uma inclinação ou de duas águas.
  • Correias e elementos secundários calculados em função da distância e das cargas.
  • Revestimento com painéis sanduíche ou solução definida no projeto.
  • Cumeiras, beirais, frontões e remates a condizer com o revestimento exterior.
  • Calhas e tubos de queda dimensionados de acordo com a área do telhado.

FACHADAS

Fachadas para armazéns industriais metálicos

Painéis sanduíche e fechamentos leves

A estrutura StarModul pode ser combinada com sistemas de fechamento industriais leves para resolver fachadas, frontões, aberturas e junções. O tipo de painel e a sua espessura devem ser definidos de acordo com a utilização, o isolamento e as características exigidas.

  • Painel sanduíche como solução de fechamento industrial.
  • Subestrutura ou vigas de fachada, conforme o projeto.
  • Aberturas para portas, portões, janelas e entradas.
  • Acabamentos nos cantos, ombreiras, lintéis e junções com o telhado.
  • Acabamentos e cores adaptados à imagem do navio.
Abril 39

FUNDAMENTAÇÃO E ANCORAÇÕES

Suporte da estrutura metálica industrial

Placas de base, fixações e fundações

A fundação não faz parte de uma solução única: tem de ser definida através de um projeto estrutural e de um estudo geotécnico. O traçado dos apoios é fundamental para coordenar a estrutura com placas, parafusos e elementos de betão.

  • Fundação dimensionada de acordo com o terreno e as reações da estrutura.
  • Placas de base e fixações definidas para cada apoio.
  • Controlo de cotas, eixos e nivelamento durante o traçado.
  • Coordenação com pavimentos, betonilhas e paredes perimetrais.
  • A solução final tem de ficar definida no projeto técnico.

LIMITE DE LUZ DO SISTEMA

O que significa um alcance máximo de 12 metros?

Num pavilhão industrial, o vão é a distância horizontal entre os apoios principais que a estrutura tem de cobrir. Para a solução StarModul descrita nesta página, o vão máximo permitido é de 12 metros.

Este valor deve ser entendido como o limite geométrico do sistema para uma viga. Não substitui o cálculo: um edifício específico pode necessitar de um vão menor, dependendo da altura, das cargas, do vento, da neve, da utilização ou de outras condições.

Interior de pavilhão com asnas de tubo galvanizado aparafusadas starmodul em valls (tarragona) – vista geral

12 m

ILUMINAÇÃO MÁXIMA ENTRE OS APOIOS

Para ultrapassar os 12 m de largura total, é preciso estudar apoios intermédios, várias naves ou uma solução estrutural alternativa.

EXEMPLO REAL DE CÁLCULO ESTRUTURAL

Arquibancada industrial StarModul com 12 m de vão

Como referência técnica, um relatório de cálculo estrutural elaborado em 2026 analisa uma estrutura metálica para um edifício industrial com 12,00 m de largura, 25,00 m de comprimento e uma altura máxima aproximada até à beirada de 5,705 m. A estrutura é construída com perfis tubulares quadrados e ligações aparafusadas StarModul.

O modelo confirma a aplicação do sistema a um edifício industrial com 12 m de vão, mantendo a condição de que cada projeto deve ser verificado especificamente através de cálculos estruturais, tendo em conta a localização, as cargas, a altura, a geometria e a utilização.

  • Pilares laterais com perfis tubulares SHS 100×100×3 mm.
  • Pilares intermédios duplos SHS 100×100×4 mm.
  • Vigas, diagonais e montantes das treliças em SHS 100×100×2 e 100×100×3 mm.
  • Reforços laterais com tubos SHS 100×100×2 mm.
  • Estrutura totalmente desmontável.
Captura de pantalla 2026 08 22 030345

Juntas StarModul

As ligações do projeto são elementos metálicos de 3 mm que fazem parte do sistema patenteado StarModul e que foram testados para diferentes cargas.

Parafusos 8.8

As juntas são fixadas com parafusos M10 de classe 8.8 e reforçadas com, no mínimo, 6 parafusos autoperfurantes, 3 de cada lado, quando for o caso.

Modelo 3D

A estrutura foi modelada globalmente em três dimensões e analisada através de um cálculo não linear de segunda ordem, tendo em conta as imperfeições iniciais.

Verificação estrutural

O relatório verifica os estados-limite finais e de serviço e conclui que a estrutura, as suas ligações e os elementos especiais cumprem os requisitos de projeto e a normativa aplicável ao projeto.

DADOS TÉCNICOS DO SISTEMA

Perfis, correias e cálculos

O relatório de referência permite mostrar como se dimensiona um pavilhão StarModul real. Os valores a seguir referem-se a esse projeto específico e não devem ser utilizados como dimensões universais.

Correias de cobertura

Omegas de 150 × 1,5 mm com espaçamentos aproximados de até 1 650 mm e sobreposições de 300 + 300 mm sobre os pórticos definidos.

Faixas da fachada lateral

Omegas de 150 × 1,5 mm com espaçamentos aproximados de até 1 550 mm e disposição contínua, dependendo da posição.

Cintas de empena

Omegas de 100 × 1,5 mm com espaçamentos aproximados até 1 550 mm e sobreposições de 200 + 200 mm.

Carga permanente no convés

0,12 kN/m² no projeto analisado, incluindo 0,105 kN/m² de painéis de 30 mm e 0,015 kN/m² de outros elementos.

Sobrecarga de manutenção

0,40 kN/m² para cobertura leve, categoria G1, de acordo com a documentação de cálculo.

Carga de neve

Sk = 0,40 kN/m² para o local específico analisado.

Fotovoltaica

Considerou-se uma sobrecarga de 0,15 kN/m² para painéis fotovoltaicos coplanares.

Captura de pantalla 2026 08 22 025627
Captura de pantalla 2026 08 22 030902

VANTAGENS DO SISTEMA

Por que usar o StarModul num armazém industrial

Montagem de um kit starmodul: tubo galvanizado 100×100 cortado e etiquetado, união aparafusada e pacotes de tubo ao fundo

Montagem mecânica

O sistema reduz as operações de soldadura nos nós resolvidos com uniões StarModul.

Estrutura starmodul montada antes da cobertura em llívia (girona)

Modularidade

O espaço pode ser organizado através de pórticos e módulos repetitivos adaptados ao comprimento necessário.

Tubos e material do kit starmodul em obra, prontos para a montagem em la roca del vallès (barcelona)

Preparação prévia

Os perfis, as juntas e a documentação podem ser organizados antes da montagem na obra.

Módulo de painel sandwich sobre estrutura metálica starmodul – outra vista

Ampliável

O crescimento futuro da estrutura pode ser analisado por fases, quando os cálculos o permitirem.

Módulo de painel sandwich sobre estrutura metálica starmodul – vista geral

Fechamentos integráveis

Compatível com soluções de painéis sanduíche para fachadas e coberturas, definidas de acordo com o projeto.

Pavilhão em tubo em 3d com a marca de cada peça, como nos planos de montagem

Documentação técnica

O projeto pode incluir desenhos, identificação dos componentes e documentação de montagem.

PAVILHÕES PRÉ-FABRICADOS

Pavilhões metálicos pré-fabricados: o que incluem e quanto custam

Um pavilhão StarModul chega à obra como um pavilhão metálico pré-fabricado: tubos de aço galvanizado cortados e identificados, uniões aparafusadas com os respetivos parafusos e desenhos de montagem. Monta-se no local, sem soldar, e pode ser ampliado por módulos ou desmontado e transferido.

Com o configurador 3D define um primeiro pavilhão e vê de imediato uma estimativa orientativa da estrutura e dos painéis. Depois preparamos o orçamento exato.

O preço depende sobretudo de:

  • A largura (até 12 m de vão por nave), o comprimento e o pé-direito livre.
  • As cargas de vento e neve do local, que definem perfis e espessuras.
  • Os revestimentos: painel sanduíche de cobertura e fachada, remates e caleiras.
  • As aberturas para portões, portas e janelas.
  • O transporte e, se precisar, a montagem conforme a zona; ou apenas o fornecimento do kit.

EXEMPLOS REAIS

Fotos de obras reais com StarModul

Fotos de obras montadas com o sistema de uniões aparafusadas StarModul. Clique numa foto para a ver em grande.

Interior de pavilhão com asnas de tubo galvanizado aparafusadas starmodul em valls (tarragona) – vista geral
Pavilhão com asnas · Valls
Interior de pavilhão com asnas de tubo galvanizado aparafusadas starmodul em valls (tarragona) – outra vista
Pavilhão com asnas · Valls
Pavilhão industrial concluído com painel sanduíche e estrutura starmodul em valls (tarragona)
Pavilhão concluído · Valls
Interior de pavilhão com asnas de tubo galvanizado aparafusadas starmodul em faura (valencia) – vista geral
Pavilhão com asnas · Faura
Interior de pavilhão com asnas de tubo galvanizado aparafusadas starmodul em faura (valencia) – outra vista
Pavilhão com asnas · Faura
Estrutura starmodul montada antes da cobertura em faura (valencia)
Estrutura montada · Faura
Mezanino com estrutura de tubo galvanizado starmodul num pavilhão existente em lleida
Mezanino · Lleida
Asnas de tubo galvanizado preparadas no chão antes da elevação em llívia (girona)
Asnas antes de elevar · Llívia
Pavilhão industrial concluído com painel sanduíche e estrutura starmodul em faura (valencia)
Pavilhão concluído · Faura
Interior de pavilhão com asnas de tubo galvanizado aparafusadas starmodul em faura (valencia) – pormenor
Pavilhão com asnas · Faura
Estrutura starmodul montada antes da cobertura em faura (valencia) – outra vista
Estrutura montada · Faura
Estrutura starmodul montada antes da cobertura – vista geral
Estrutura montada
Estrutura starmodul montada antes da cobertura – outra vista
Estrutura montada
Cobertura metálica starmodul para depósitos e equipamento de rega
Cobertura para depósitos
Cobertura de estacionamento com estrutura metálica starmodul em castellolí (barcelona)

PERGUNTAS FREQUENTES

Perguntas sobre estruturas metálicas para armazéns industriais

Respondemos às dúvidas técnicas mais comuns sobre iluminação, modulação, cobertura, paredes, fundações e ampliações dos pavilhões StarModul.

O vão máximo permitido pelo sistema StarModul para esta aplicação é de 12 metros entre apoios. A dimensão final admissível deve ser confirmada através de um cálculo estrutural, tendo em conta as cargas, a altura, a geometria e a localização de cada projeto.

É possível projetar um edifício com maior largura total, mas não utilizando um único vão StarModul com mais de 12 m. Isso tem de ser resolvido com apoios intermédios, várias naves ou uma solução estrutural diferente, dependendo do projeto e dos cálculos.

O sistema consegue analisar telhados de inclinação única ou de duas águas, em conjunto com vigas transversais, painéis de telhado, cumeeiras, beirais e sistemas de drenagem. A configuração é dimensionada especificamente para cada projeto.

Sim. A estrutura pode ser combinada com painéis sanduíche para a fachada e a cobertura. A espessura, o tipo de painel, as fixações e os acabamentos são escolhidos de acordo com a utilização e as características exigidas.

A modulação aparafusada permite estudar aumentos de comprimento ou novas vigas quando a estrutura existente, o projeto e o cálculo estrutural o permitirem.

A fundação deve ser projetada especificamente com base no estudo geotécnico e nas reações da estrutura. Esta página apresenta critérios de coordenação de placas, ancoragens e apoios, mas a solução definitiva cabe ao projeto técnico.

No mínimo, é preciso saber a localização, as dimensões, a altura, a utilização, o tipo de cobertura e de paredes, as aberturas principais e qualquer carga especial. O cálculo estrutural determina depois os perfis, os reforços, os apoios e os contraventamentos.
