Naves industriales con estructura metálica atornillada

Una estructura metálica para nave industrial debe resolver pilares, vigas, cubierta, arriostramientos, cerramientos y apoyos de forma coordinada. Con StarModul, los nudos de la estructura se resuelven con uniones atornilladas: en obra no se corta ni se suelda.

Estructura starmodul montada antes de la cubierta

Montaje atornillado

Los nudos se atornillan: sin soldar en obra.

Edificio con estructura starmodul en obra en lleida

Estructura modular

La longitud de la nave puede organizarse mediante módulos repetitivos adaptados al proyecto.

Estructura de tubo starmodul para una ampliación de oficinas

Ampliaciones

El sistema permite estudiar futuras ampliaciones cuando el proyecto y el cálculo estructural lo permiten.

LIMITACIÓN TÉCNICA DEL SISTEMA

Luz máxima 12 m

La luz máxima admisible del sistema StarModul para esta aplicación es de 12 metros entre apoyos. La dimensión definitiva depende del cálculo estructural, las cargas, la altura, la ubicación y la geometría de la nave.

Si el proyecto necesita una anchura total superior, debe estudiarse una modulación con apoyos intermedios, varias crujías o una solución estructural alternativa. Para luces de 12 a 20 m sin pilares intermedios están las naves con pórticos IPE atornillados y las naves con pórticos de doble perfil C.

MODELOS TIPO EN 3D

Naves industriales en 3D

Gira cada modelo, quita los paneles y mira la estructura de tubo y cada unión atornillada antes de pedir el tuyo.

Funciona en el navegador, sin instalar nada
Con paneles o solo estructura, con un clic
Mide, corta por planos y comparte el enlace

Configura tu estructura en 3D Ver todos los modelos en 3D

Abrir en 3DNave de 240 m² · modelo tipoPlanta 20 × 12 m · altura 6,2 m

Abrir en 3DAlmacén desmontable de 48 m² · modelo tipoPlanta 8 × 6 m · altura 4,4 m

Modelos tipo orientativos hechos con nuestro configurador. Cada proyecto se dibuja a medida.

Cortado y etiquetado

Tu nave llega cortada a medida y etiquetada

Esta es una nave de tubo de 12 × 10 m a dos aguas tal como sale de fábrica: cada tubo cortado a su largo y con su número, y el material ordenado por zonas al lado de donde se monta. Pulsa el botón y mira cómo cada pieza va a su sitio.

Kit de una nave de tubo de 12 × 10 m: uniones, tubos numerados, paneles sándwich y remates ordenados por zonas junto a la planta donde se monta

Cargando el modelo 3D…

Nave de tubo de 12 × 10 m: 86 tubos, 40 correas omega, 142 uniones y 72 paneles sándwich. Las pegatinas muestran el número de algunos tubos; en la nave real lo lleva cada uno.

Cada tubo, cortado a su largo. Sale de fábrica a la medida exacta, así que en obra no se corta ni se suelda.
Cada tubo, con su etiqueta. Lleva su número impreso, el mismo que aparece en los planos de montaje.
Montaje por fases. Los planos indican, fase a fase, qué tubo va en cada sitio y con qué unión atornillada.

Así es la etiqueta de un tubo

08/3P-3728

08: Número del tubo, el de los planos
3: Espesor de la pared: 3 mm
P: Es un pilar
3728: Largo de corte, en mm

86tubos cortados y etiquetados

142uniones atornilladas

41láminas de montaje

Planos de montaje de esta nave

Planos de montaje completos · 41 láminas, tal como los recibe el cliente con su estructura (versión sin medidas de obra): carátula, leyendas, uniones, replanteo, cada fase en planta, uniones y 3D, alzados y paneles.

1 / 410-00 · CarátulaPDF

Carátula de los planos de montaje: nave desmontable 12 × 10 m a dos aguas

Amplía con doble clic, Ctrl + rueda o pellizcando y arrastra para moverte. Con las flechas pasas de lámina.

Índice de planos 41 láminas

Carátula y leyendas
Replanteo
Fase 1 · Anillo inferior
Fase 2 · Pilares PB
Fase 3 · Anillo superior
Fase 4 · PB vigas
Fase 5 · Cerchas
Fase 6 · Omegas cubierta
Fase 7 · Puertas y ventanas
Alzados
Paneles

APLICACIONES INDUSTRIALES

Estructuras para almacenes, talleres y naves

La solución se adapta especialmente a edificios industriales ligeros donde se valora el montaje modular, la preparación previa de piezas y la posibilidad de combinar estructura, cubierta y cerramientos en un mismo sistema.

Nave industrial terminada con cerramiento de panel sándwich y estructura starmodul en valls (tarragona)

Almacenes y logística

Espacios destinados a almacenamiento, distribución o actividad logística ligera.

Interior de cabina de pintura con estructura starmodul y panel sándwich – vista general

Talleres y producción

Naves para actividad industrial, mantenimiento, fabricación ligera o zonas de trabajo.

Edificios de secado agrícola con estructura starmodul en cuba – otra vista

Naves agrícolas

Cobertizos, almacenes de maquinaria, productos o instalaciones vinculadas al sector agrícola.

Cubierta metálica starmodul para la zona de contenedores

Ampliaciones de nave

Módulos anexos o ampliaciones de estructuras existentes, siempre condicionados por cálculo y compatibilidad estructural.

ESTRUCTURA PRINCIPAL

Cómo se configura una nave industrial StarModul

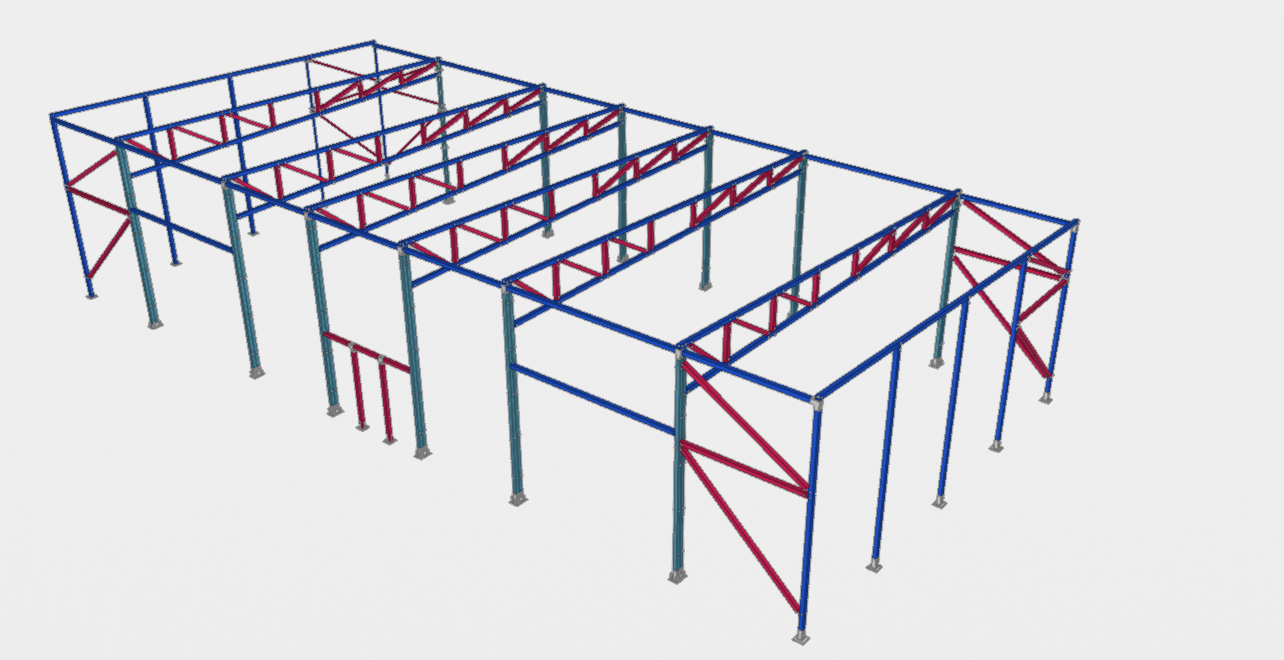

Pórticos, pilares y vigas

La estructura principal se organiza mediante pórticos y líneas de apoyo dimensionadas para las cargas del proyecto. Las uniones atornilladas permiten formar los diferentes nudos sin depender de una solución soldada convencional en obra.

Luz máxima del sistema: 12 m entre apoyos.
Altura, separación entre pórticos y número de módulos definidos mediante cálculo.
Perfiles estructurales y espesores seleccionados según cargas, geometría y ubicación.
Arriostramientos y estabilidad global definidos específicamente para cada nave.
Posibilidad de una o varias crujías cuando se necesita una mayor anchura total.

CUBIERTA INDUSTRIAL

Cubiertas para naves con estructura metálica

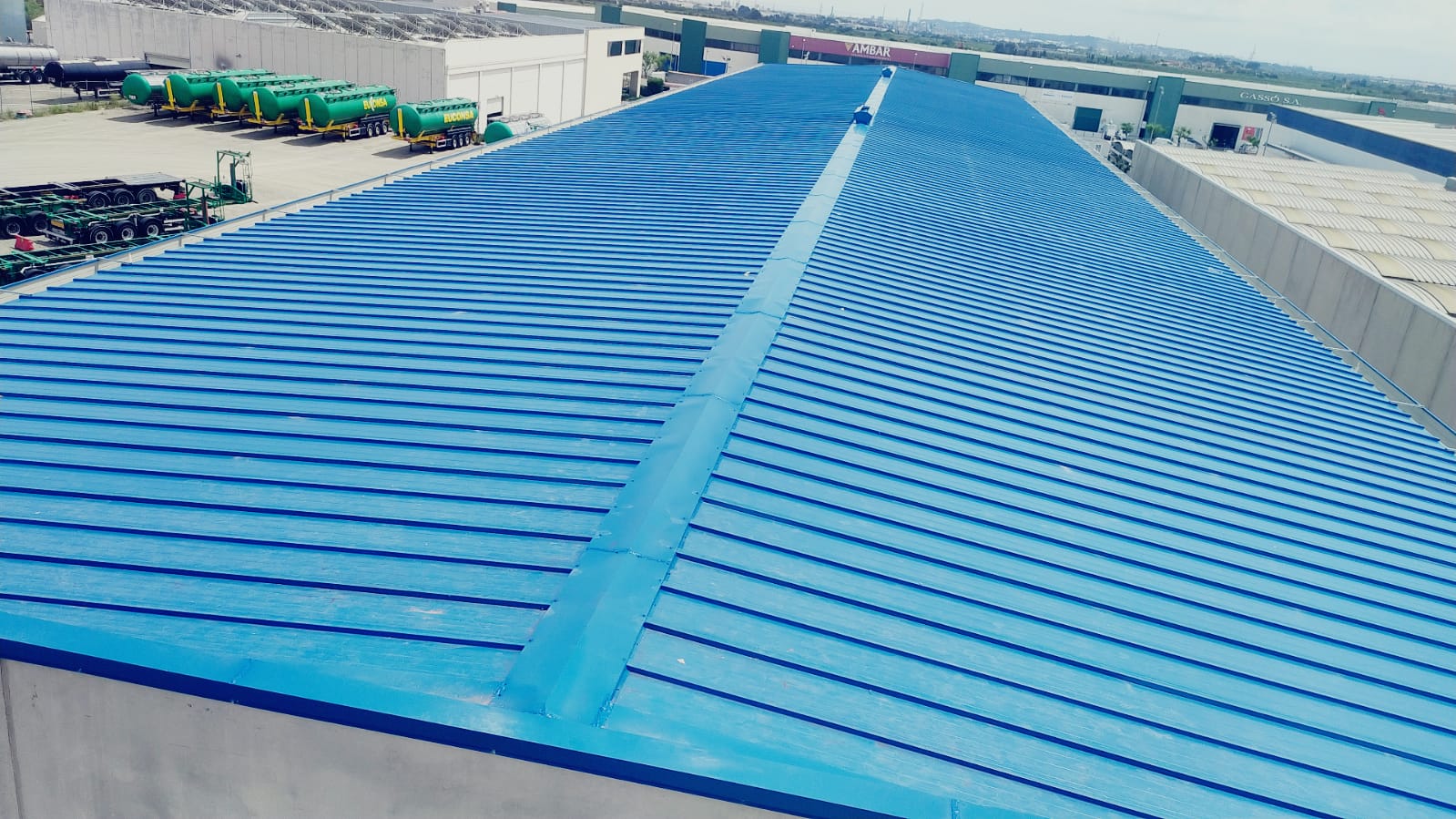

Cubierta a una o dos pendientes

La cubierta debe coordinar la geometría del pórtico, las correas, el panel exterior y la evacuación de aguas. La configuración se dimensiona según cargas de viento, nieve, mantenimiento y características del emplazamiento.

Soluciones a una pendiente o a dos aguas.
Correas y elementos secundarios calculados según separación y cargas.
Cerramiento con panel sándwich de cubierta y panel sándwich de fachada, o solución definida en proyecto.
Cumbreras, aleros, hastiales y remates de panel sándwich coordinados con el cerramiento.
Canales y bajantes dimensionados según la superficie de cubierta.

CERRAMIENTOS DE FACHADA

Fachadas para naves industriales metálicas

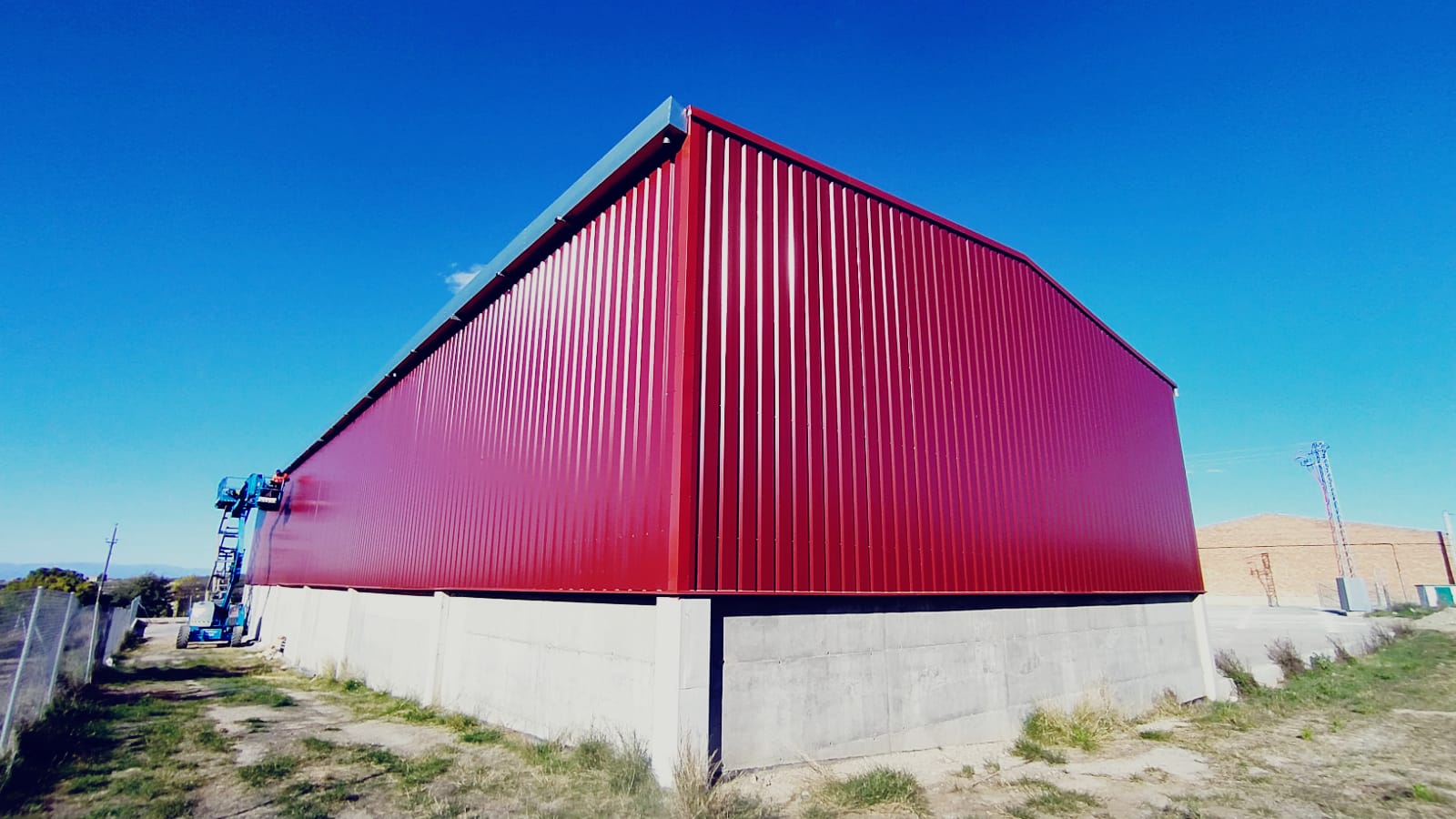

Panel sándwich y cerramientos ligeros

La estructura StarModul puede coordinarse con cerramientos industriales ligeros para resolver fachadas, hastiales, huecos y encuentros. El tipo de panel y su espesor deben definirse según uso, aislamiento y prestaciones requeridas.

Panel sándwich como solución de cerramiento industrial.
Subestructura o correas de fachada según proyecto.
Huecos para puertas, portones, ventanas y accesos.
Remates de esquinas, jambas, dinteles y encuentros con cubierta.
Acabados y colores adaptados a la imagen de la nave.

CIMENTACIÓN Y ANCLAJES

Apoyo de la estructura metálica industrial

Placas de base, anclajes y cimentación

La cimentación no forma parte de una solución única: debe definirse mediante proyecto estructural y estudio geotécnico. El replanteo de los apoyos es clave para coordinar la estructura con placas, pernos y elementos de hormigón.

Cimentación dimensionada según terreno y reacciones de la estructura.
Placas de base y anclajes definidos para cada apoyo.
Control de cotas, ejes y nivelación durante el replanteo.
Coordinación con pavimentos, soleras y cerramientos perimetrales.
La solución final debe quedar definida en el proyecto técnico.

LÍMITE DE LUZ DEL SISTEMA

¿Qué significa una luz máxima de 12 metros?

En una nave industrial, la luz es la distancia horizontal entre los apoyos principales que debe salvar la estructura. Para la solución StarModul descrita en esta página, la luz máxima permisible es de 12 metros.

Este valor debe entenderse como límite geométrico del sistema para una crujía. No sustituye el cálculo: una nave concreta puede requerir una luz menor en función de la altura, cargas, viento, nieve, uso u otras condiciones.

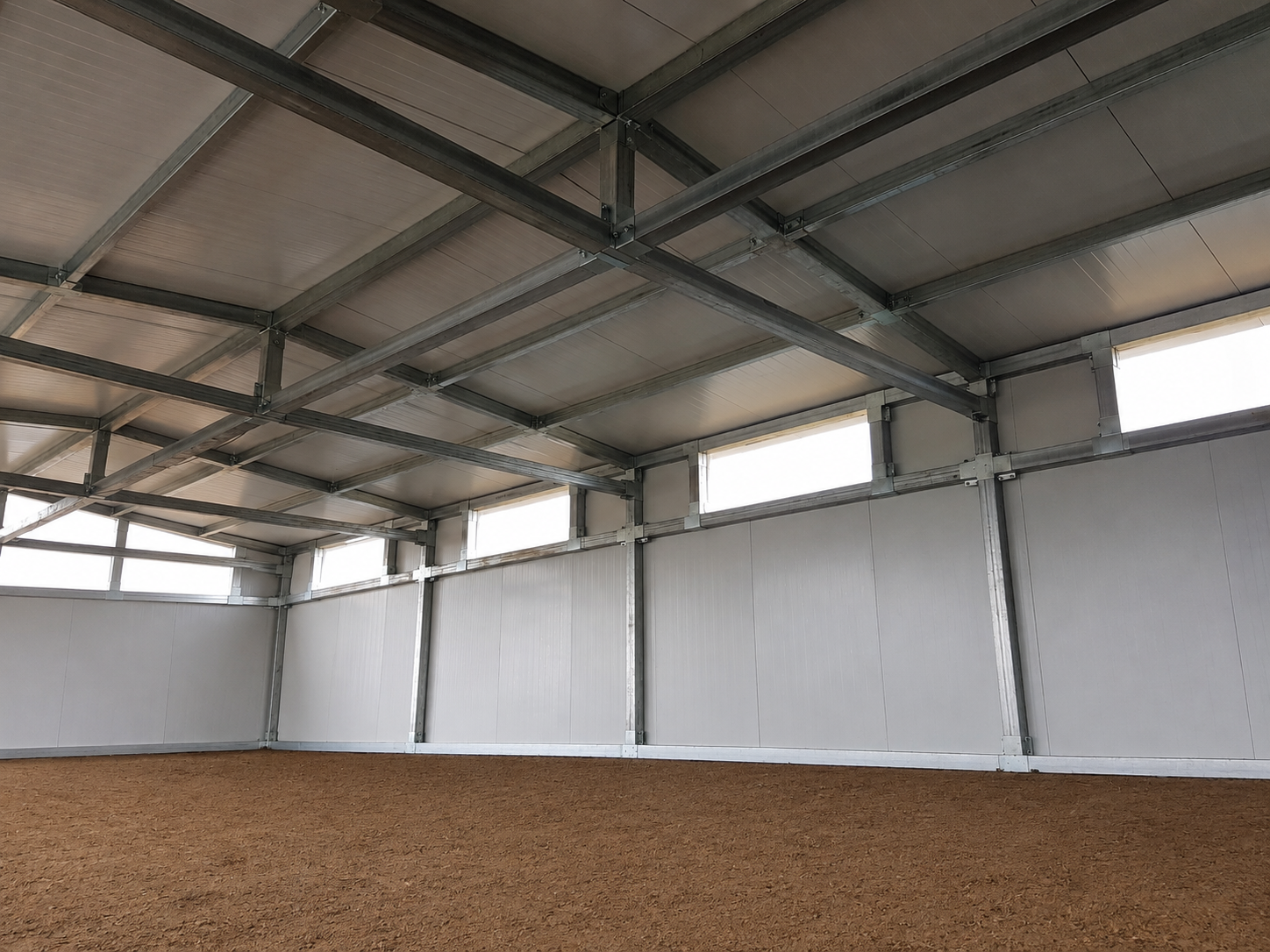

Interior de nave con cerchas de tubo galvanizado atornilladas starmodul en valls (tarragona) – vista general

12 m

LUZ MÁXIMA ENTRE APOYOS

Para superar 12 m de anchura total deberán estudiarse apoyos intermedios, varias crujías o una solución estructural alternativa.

EJEMPLO REAL DE CÁLCULO ESTRUCTURAL

Nave industrial StarModul de 12 m de luz

Como referencia técnica, un informe de cálculo estructural realizado en 2026 analiza una estructura metálica para edificio industrial con 12,00 m de ancho, 25,00 m de longitud y una altura máxima aproximada hasta alero de 5,705 m. La estructura se resuelve mediante perfiles tubulares cuadrados y uniones atornilladas StarModul.

El modelo confirma la aplicación del sistema a una nave industrial de 12 m de luz, manteniendo la condición de que cada proyecto debe verificarse específicamente mediante cálculo estructural según ubicación, cargas, altura, geometría y uso.

Pilares extremos con perfiles tubulares SHS 100×100×3 mm.
Pilares intermedios dobles SHS 100×100×4 mm.
Vigas, diagonales y montantes de cerchas mediante SHS 100×100×2 y 100×100×3 mm.
Arriostramientos laterales con tubos SHS 100×100×2 mm.
Estructura completamente desmontable.

Uniones StarModul

Las uniones del proyecto son elementos metálicos de 3 mm pertenecientes al sistema patentado StarModul y ensayados para distintos esfuerzos.

Tornillería 8.8

Las uniones se fijan con tornillos M10 de calidad 8.8 y se refuerzan con un mínimo de 6 tornillos autotaladrantes, 3 por cara, cuando corresponde.

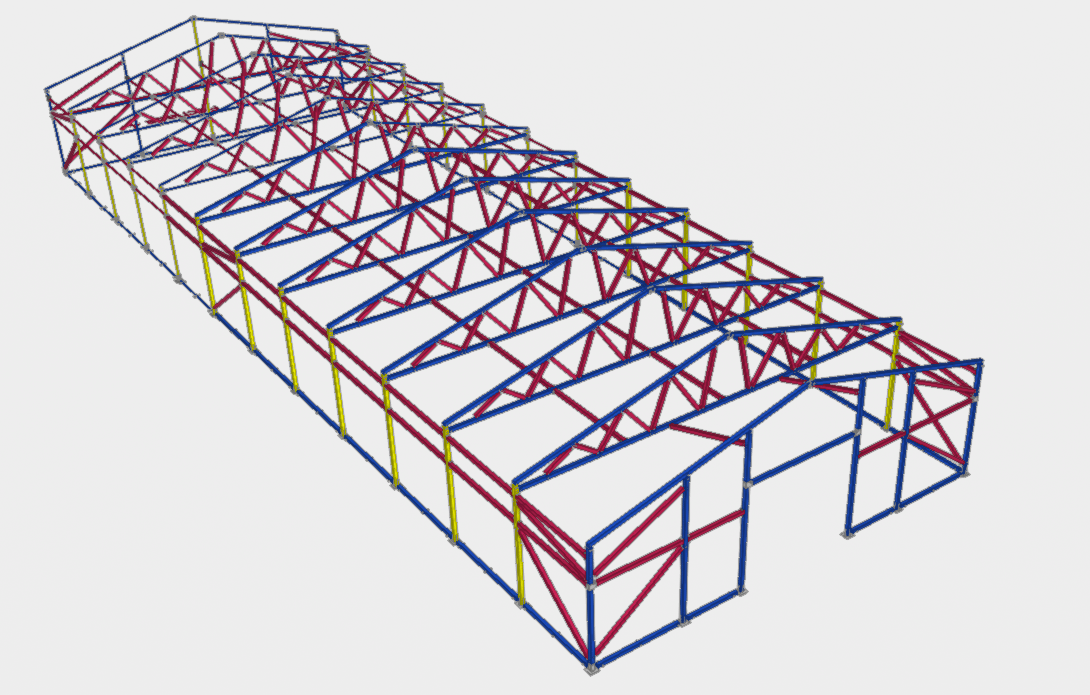

Modelo 3D

La estructura se modeló globalmente en tres dimensiones y se analizó con cálculo no lineal de segundo orden considerando imperfecciones iniciales.

Verificación estructural

El informe verifica estados límite últimos y de servicio y concluye que la estructura, sus uniones y elementos especiales cumplen los requisitos de diseño y la normativa aplicable al proyecto.

DATOS TÉCNICOS DEL SISTEMA

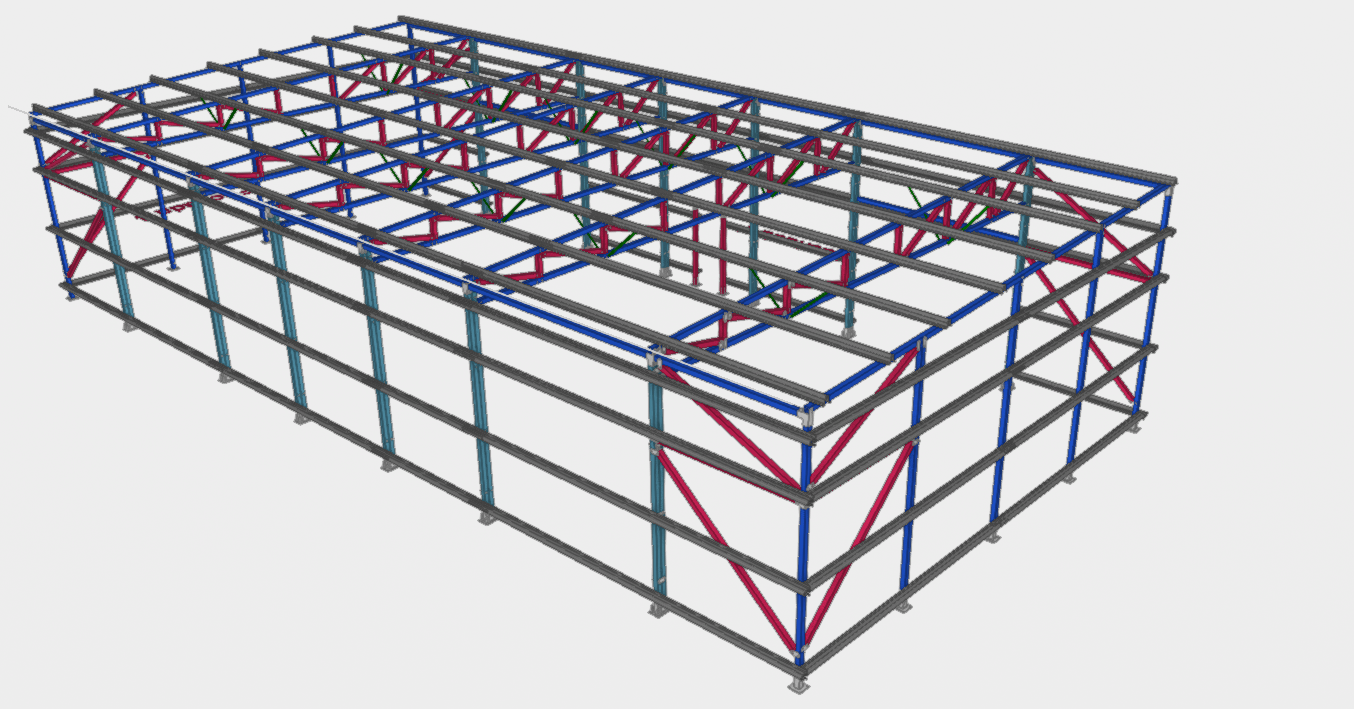

Perfilería, correas y acciones de cálculo

El informe de referencia permite mostrar cómo se dimensiona una nave StarModul real. Los valores siguientes pertenecen a ese proyecto concreto y no deben utilizarse como dimensionado universal.

Correas de cubierta

Omegas 150×1,5 mm con separaciones aproximadas de hasta 1.650 mm y solapes de 300+300 mm sobre los pórticos definidos.

Correas de fachada lateral

Omegas 150×1,5 mm con separaciones aproximadas de hasta 1.550 mm y configuración continua según posición.

Correas de hastial

Omegas 100×1,5 mm con separaciones aproximadas de hasta 1.550 mm y solapes de 200+200 mm.

Carga permanente de cubierta

0,12 kN/m² en el proyecto analizado, incluyendo 0,105 kN/m² de panel de 30 mm y 0,015 kN/m² de otros elementos.

Sobrecarga de mantenimiento

0,40 kN/m² para cubierta ligera, categoría G1 según la documentación de cálculo.

Carga de nieve

Sk = 0,40 kN/m² para el emplazamiento concreto analizado.

Fotovoltaica

Se consideró una sobrecarga de 0,15 kN/m² para placas fotovoltaicas coplanarias.

VENTAJAS DEL SISTEMA

Por qué utilizar StarModul en una nave industrial

Montaje de un kit starmodul: tubo galvanizado 100×100 cortado y etiquetado, unión atornillada y paquetes de tubo al fondo

Montaje mecánico

El sistema reduce operaciones de soldadura en los nudos resueltos con uniones StarModul.

Estructura starmodul montada antes de la cubierta en llívia (girona)

Modularidad

La nave puede organizarse mediante pórticos y módulos repetitivos adaptados a la longitud necesaria.

Tubos y material del kit starmodul en obra, listos para el montaje en la roca del vallès (barcelona)

Preparación previa

Perfiles, uniones y documentación pueden organizarse antes del montaje en obra.

Módulo de panel sándwich sobre estructura metálica starmodul – otra vista

Ampliable

Puede estudiarse el crecimiento futuro de la estructura por fases cuando el cálculo lo permite.

Módulo de panel sándwich sobre estructura metálica starmodul – vista general

Cerramientos integrables

Compatible con soluciones de panel sándwich para fachada y cubierta definidas según proyecto.

Nave de tubo en 3d con la marca de cada pieza, como en los planos de montaje

Documentación técnica

El proyecto puede acompañarse de planos, identificación de componentes y documentación de montaje.

NAVES PREFABRICADAS

Naves metálicas prefabricadas: qué incluyen y cuánto cuestan

Una nave StarModul llega a la obra como una nave metálica prefabricada: tubos de acero galvanizado cortados e identificados, uniones atornilladas con su tornillería y planos de montaje. Se monta in situ, sin soldar, y se puede ampliar por módulos o desmontar y trasladar.

Con el configurador 3D defines una primera nave y ves al momento una valoración orientativa de la estructura y los paneles. Después te preparamos el presupuesto exacto.

Calcula tu nave en 3D →Pide presupuesto →

El precio depende sobre todo de:

La anchura (hasta 12 m de luz por crujía), la longitud y la altura libre.
Las cargas de viento y nieve del emplazamiento, que fijan perfiles y espesores.
Los cerramientos: panel sándwich de cubierta y fachada, remates y canalones.
Los huecos para portones, puertas y ventanas.
El transporte y, si lo necesitas, el montaje según la zona; o solo el suministro del kit.

EJEMPLOS REALES
