DETALLES CONSTRUCTIVOS STARMODUL

Detalles constructivos de casas con estructura metálica

Guía técnica de soluciones constructivas StarModul para estructuras metálicas para casas. Consulta detalles de cimentación, forjados, fachadas y cubiertas, además de encuentros de ventanas, esquinas, aleros, cumbreras y continuidad de la envolvente.

Ver estructuras para casas Catálogo técnico

Guía técnica

Cómo se resuelve la envolvente de una vivienda

Los detalles mostrados sirven para explicar la composición y coordinación de los distintos elementos. La solución definitiva de cada vivienda debe definirse en su proyecto técnico y cálculo estructural.

La solución habitual combina la estructura de tubo galvanizado con panel sándwich en fachada y cubierta, aislamiento y trasdosado interior. Con panel de 100 mm, lana de roca y trasdosado, el cerramiento completo alcanza una transmitancia U de 0,155 W/m²K en muro y 0,128 W/m²K en cubierta.

Uniones atornilladas, sin soldadura en obra
Sistema patentado
Cálculo estructural por ingeniero en cada proyecto
Marcado CE según la norma armonizada EN 1090-1
Cumple el CTE
Planos de montaje y piezas etiquetadas

Interior de vivienda starmodul con escalera, antes de los acabados en mollerussa (lleida)

GUÍA TÉCNICA

Detalles de la envolvente de una vivienda con estructura metálica

La página se centra en los puntos donde estructura, aislamiento, cerramientos y acabados deben trabajar de forma coordinada.

Cimentación y arranque de fachada
Forjados y encuentros con suelo
Fachadas, esquinas y huecos
Cubiertas, aleros y cumbreras

Ventana en la fachada de una vivienda con estructura starmodul

SOLUCIONES TÉCNICAS PARA VIVIENDAS

Detalles para una casa con estructura metálica

Esta guía agrupa los principales sistemas que condicionan el comportamiento de la envolvente y los encuentros constructivos de una vivienda con estructura de acero.

Estructura de tubo galvanizado de una vivienda starmodul en montaje sobre la losa en lleida

Cimentación

Losa, zapata y soluciones de apoyo coordinadas con anclajes, aislamiento y arranque de fachada.

Estructura de tubo galvanizado de una vivienda starmodul en montaje sobre la losa en lleida – vista general

Forjados

Soluciones de suelo y forjado, encuentros con fachada y coordinación con particiones interiores.

Vivienda starmodul en obra con el cerramiento de fachada en montaje en mollerussa (lleida)

Fachadas

Panel sándwich, SATE, fachada ventilada y resolución de huecos, esquinas y premarcos.

Cubierta de panel imitación teja sobre estructura metálica starmodul en corbins (lleida)

Cubiertas

Cubiertas planas e inclinadas, formación de pendientes, aleros, hastiales, cumbreras y canales.

CIMENTACIÓN

Cimentación para casas con estructura metálica

La cimentación de una casa con estructura metálica se define a partir del estudio geotécnico, las cargas y el cálculo estructural. Esta guía reúne distintas soluciones de apoyo utilizadas como referencia para proyectos de vivienda StarModul.

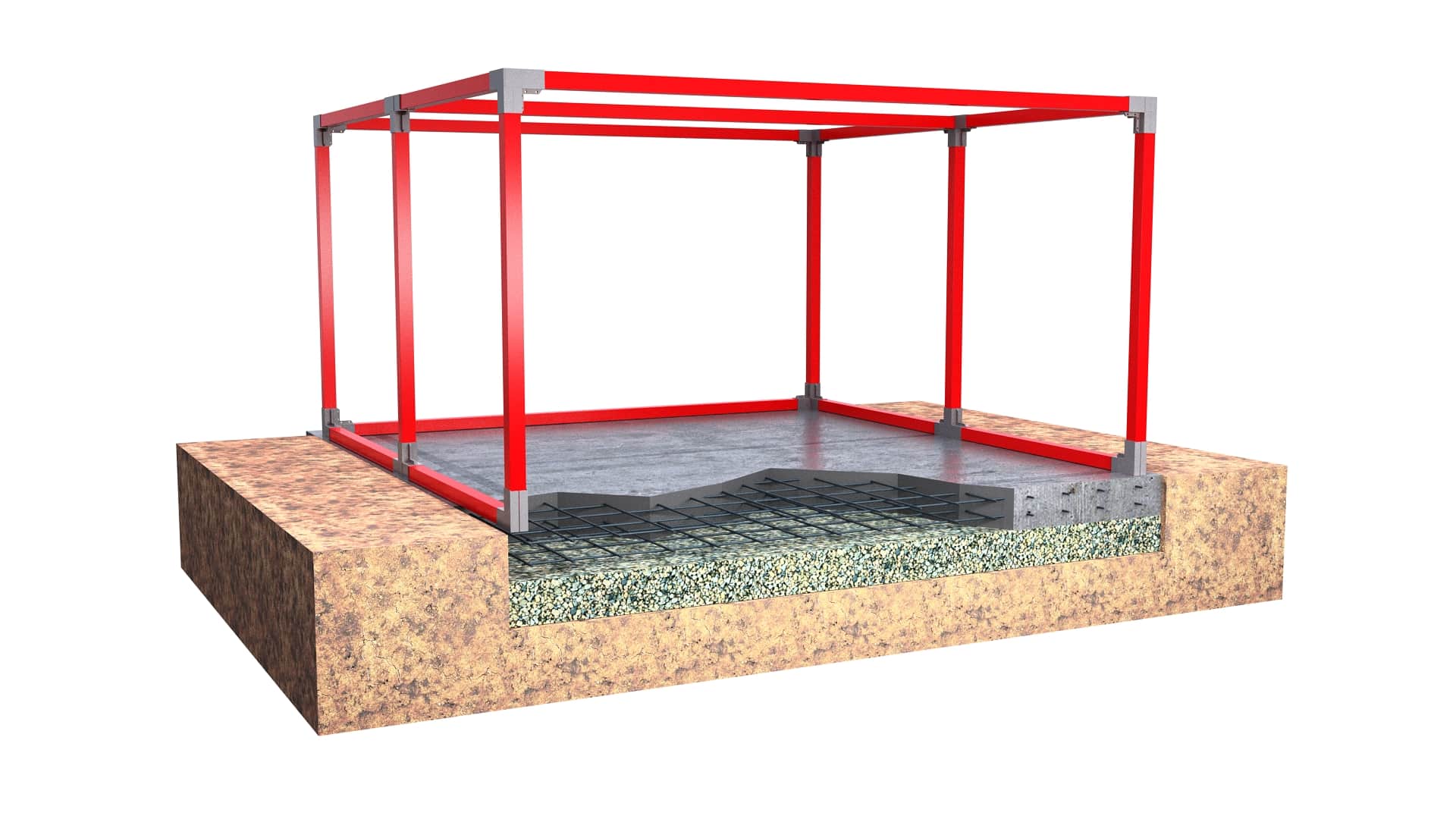

Losa de hormigón armado

Solución de apoyo continuo sobre el terreno. El detalle técnico de referencia muestra una losa con aislamiento y barreras asociadas; los espesores y armados definitivos se determinan para cada proyecto.

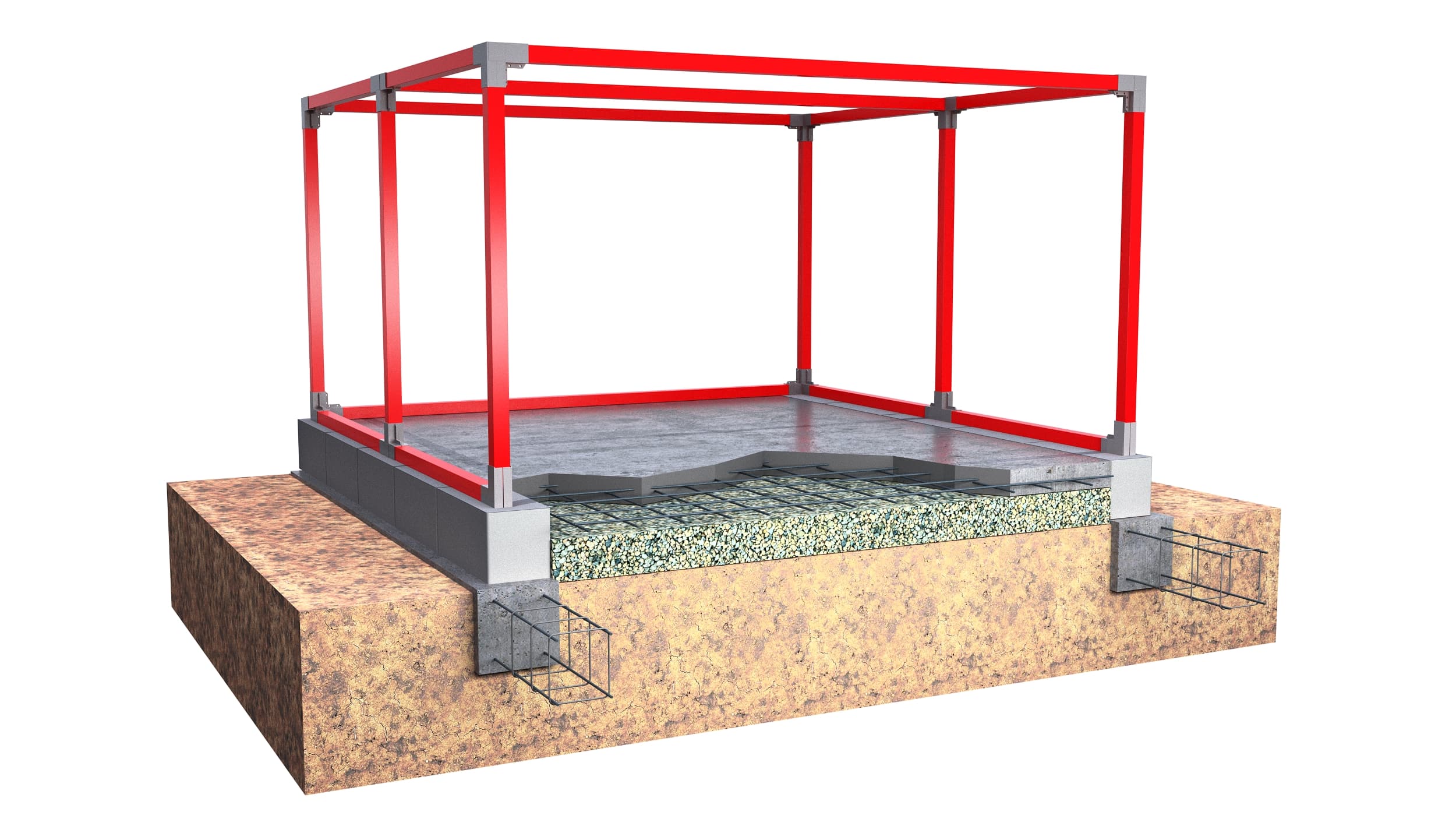

Zapata corrida

Cimentación de hormigón armado para resolver el apoyo lineal de la estructura. Dimensiones, armados y geometría dependen del terreno y de las cargas de la vivienda.

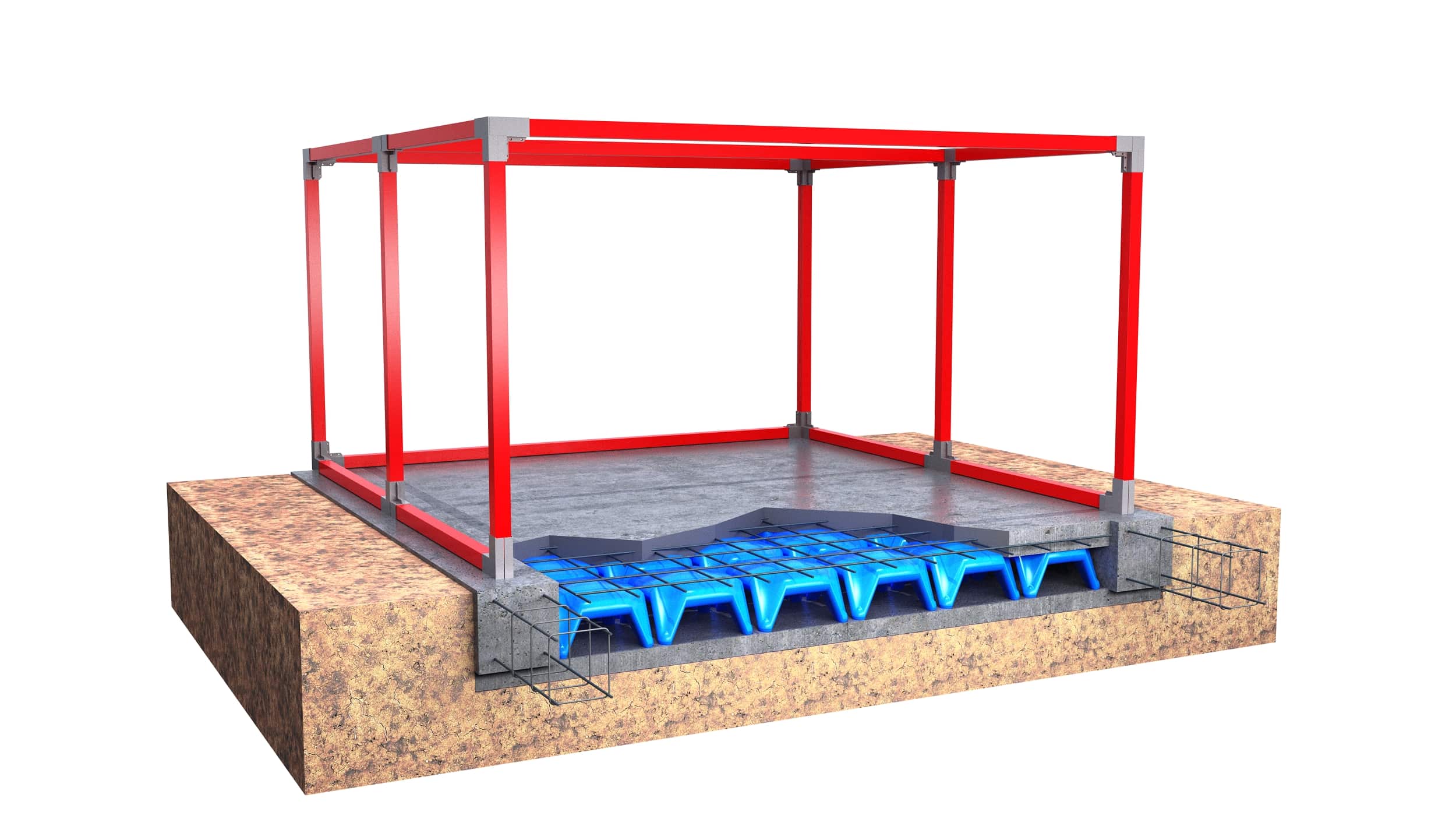

Cimentación tipo Cavity

Solución coordinada con el replanteo, placas de apoyo y anclajes de la estructura metálica, dimensionada específicamente para el proyecto.

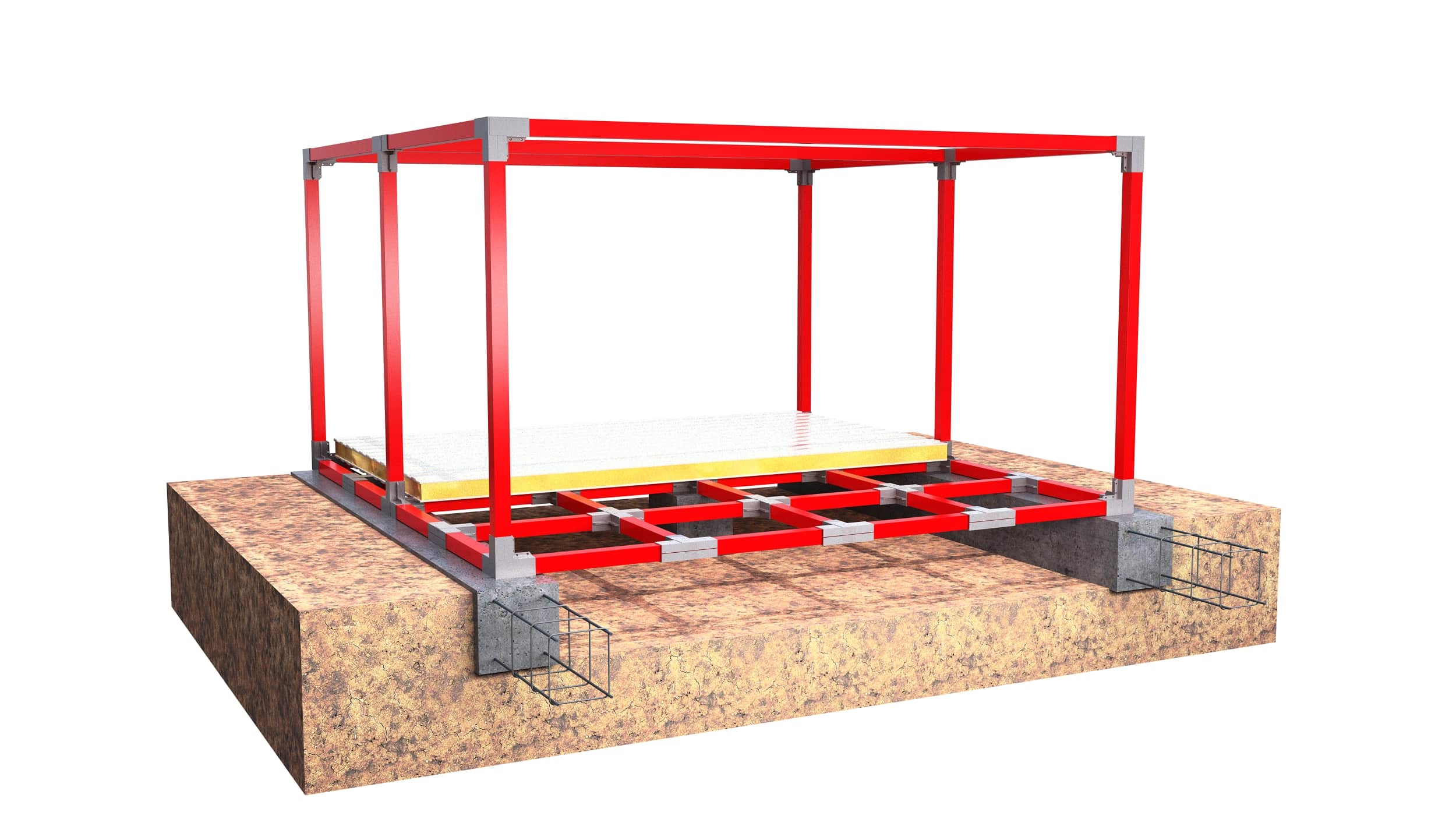

Forjado sanitario StarModul

Solución elevada respecto al terreno mediante estructura metálica calculada para la vivienda y compatible con panel sándwich dentro del sistema constructivo.

Cómo se coordina la cimentación con la estructura metálica

La unión entre cimentación y estructura debe quedar definida desde el replanteo para controlar apoyos, anclajes, cotas y continuidad de los cerramientos.

Replanteo previo de ejes y puntos de apoyo.
Dimensionado de la cimentación según geotécnico y cálculo.
Coordinación de anclajes, placas y arranque de la estructura.
Resolución de aislamiento, humedad y encuentro con el cerramiento exterior.

Vídeo · Cimentación de una casa con estructura metálica

FORJADOS Y SUELOS

Forjados para casas con estructura metálica

Los forjados para viviendas con estructura metálica se seleccionan según las cargas, la planta y la solución constructiva. Pueden combinarse losas, forjados sanitarios y forjados estructurales metálicos dentro de un mismo proyecto.

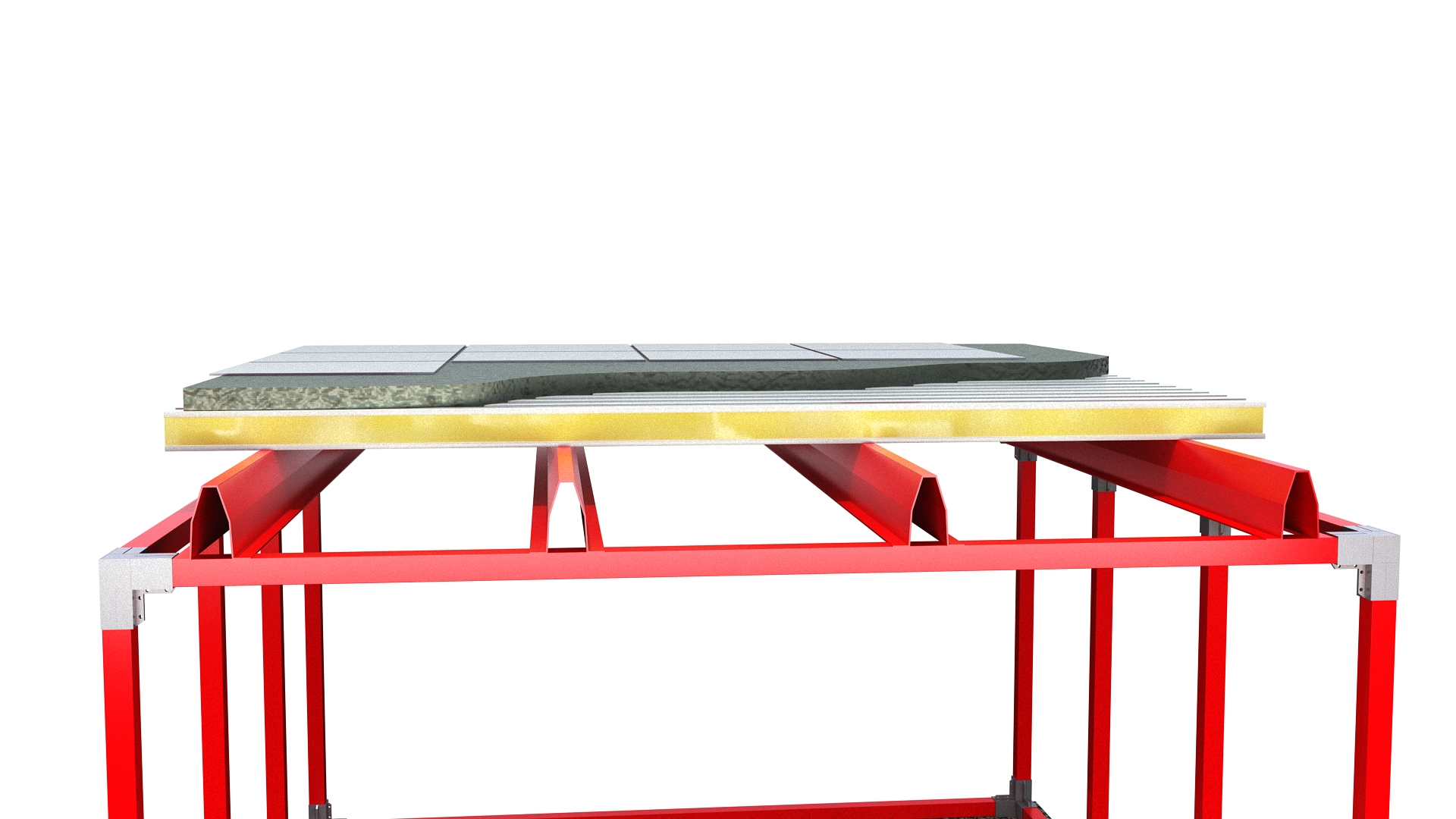

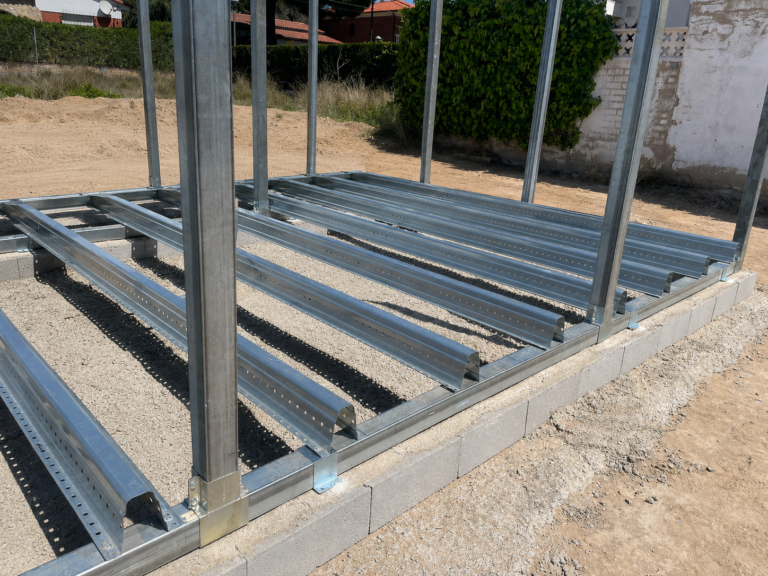

Forjado con perfiles omega

Perfiles omega atornillados a la estructura de tubo, con aislamiento, tablero y el acabado de suelo encima.

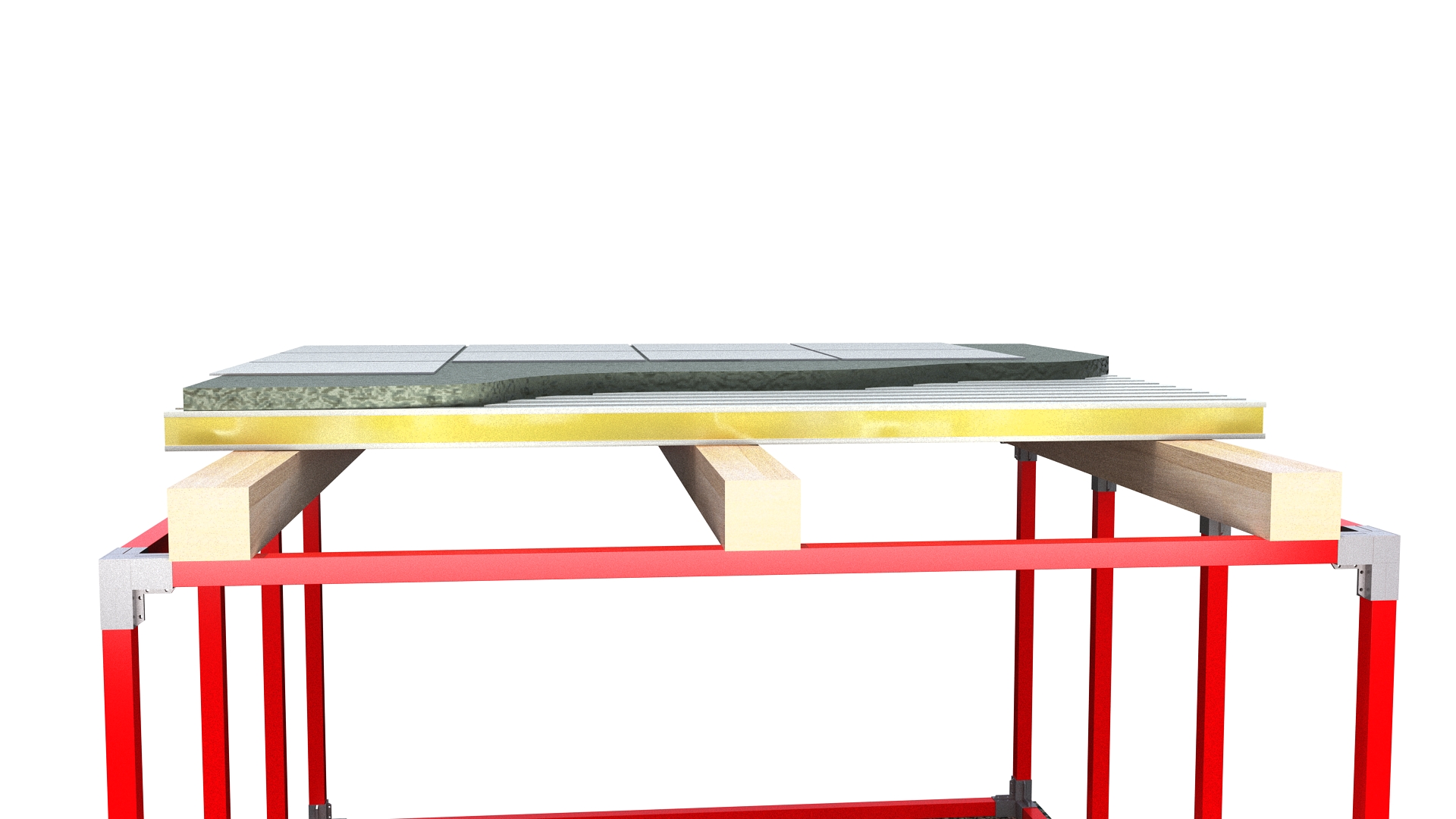

Forjado con rastreles de madera

Rastreles de madera sobre la estructura de tubo, con aislamiento, tablero y el acabado de suelo encima.

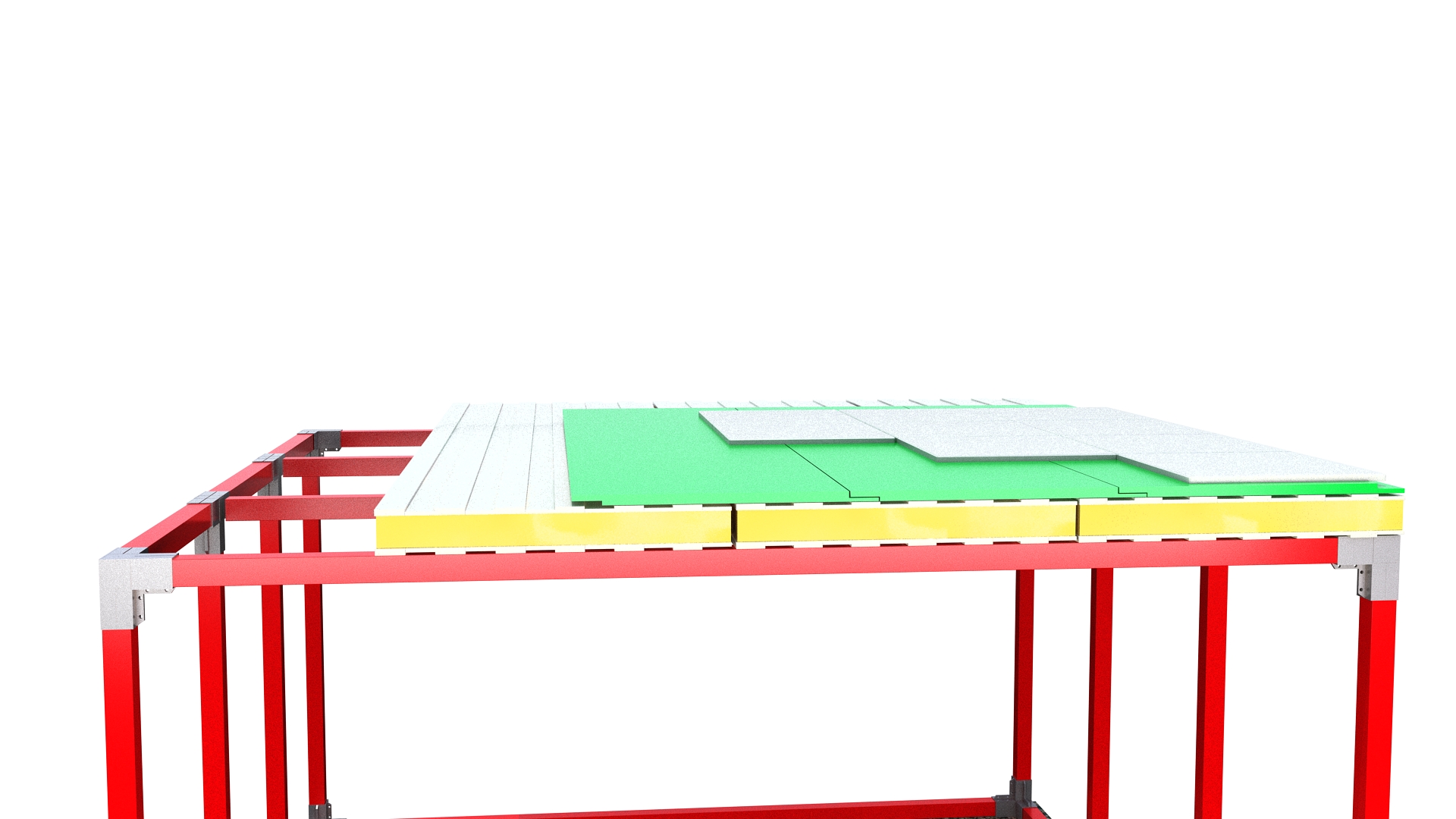

Forjado sobre tubos StarModul

El panel o tablero apoya directamente sobre los tubos de la estructura, calculados para las cargas entre plantas.

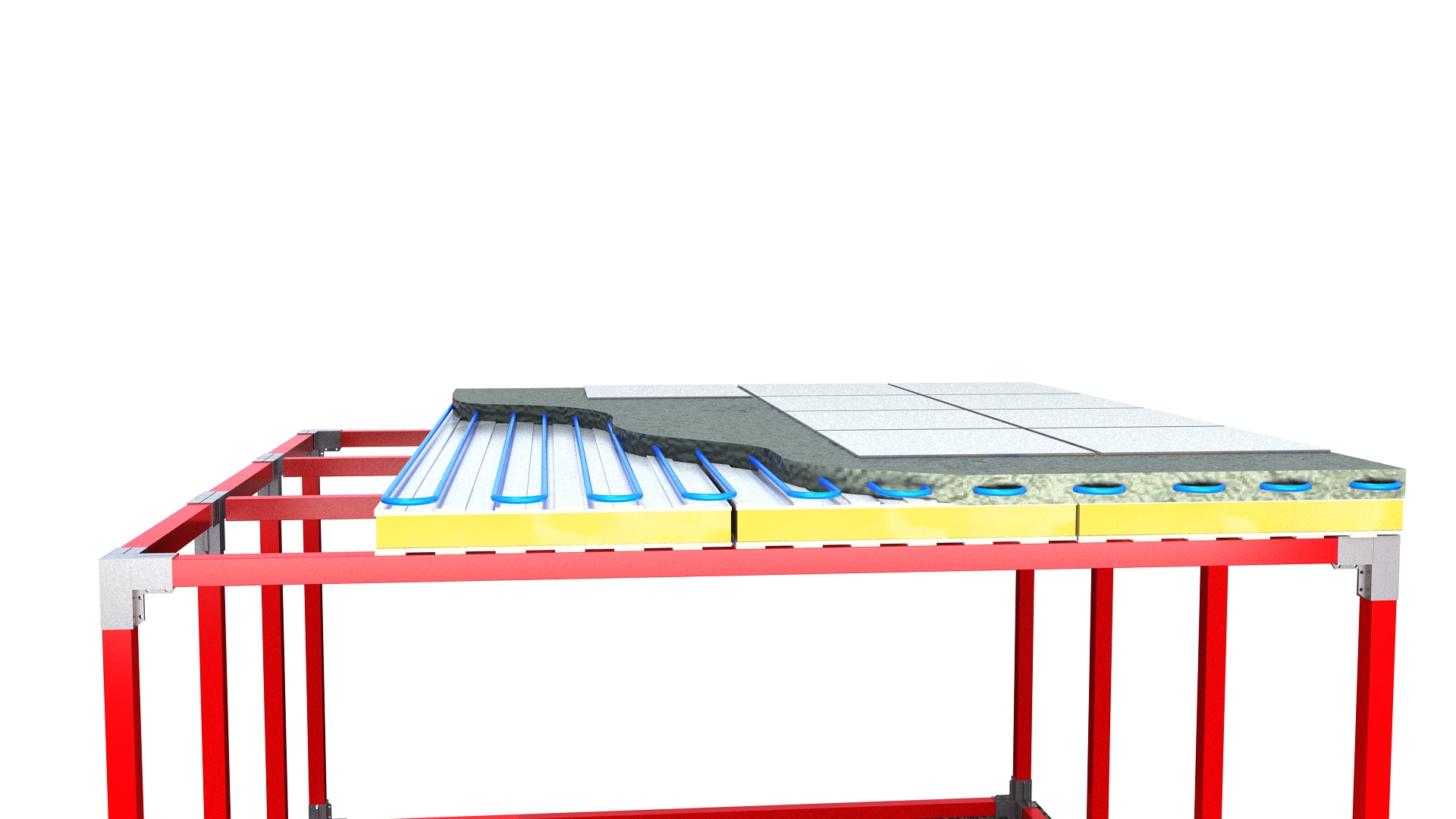

Forjado con suelo radiante

Sobre la estructura se colocan el aislamiento y los tubos del suelo radiante, y encima la capa de mortero y el acabado.

Imagen · Forjados sanitarios en viviendas con estructura metálica

Encuentros de forjado, suelo y divisiones interiores

Los detalles de forjado coordinan el elemento resistente con aislamiento, instalaciones, pavimento, tabiquería y encuentros con la fachada exterior.

Encuentro del forjado con el cerramiento exterior.
Arranque de divisiones interiores sobre el paquete de suelo.
Integración de aislamiento y capas de acabado.
Coordinación con huecos de fachada y niveles interiores.

Arrastra para girar

Ω200 × 2,0 · canto 189,1 mm · 8,36 kg/m

CORREAS GRAN OMEGA

Correas Gran Omega para cubiertas y fachadas

Las correas de cubierta y de fachada se resuelven con la correa Gran Omega: un perfil de acero galvanizado conformado en frío, con taladros cada 50 mm, que se atornilla a los pórticos sin ejiones ni soldadura.

9 secciones, de Ω50 a Ω300 (canto de 54 a 280 mm)
Taladros cada 50 mm para tornillo M10 de clase 8.8
Solape por encaje en los apoyos: trabaja como viga continua
Acero S350GD con galvanizado Z275 y marcado CE (EN 1090-1)

Ver la correa Gran Omega Pide presupuesto

FACHADAS Y ACABADOS EXTERIORES

Acabados de fachada para casas con estructura metálica

Los acabados de fachada para casas con estructura metálica pueden combinar el cerramiento industrializado con SATE, fachada ventilada y diferentes revestimientos exteriores. La solución final se adapta a la estética y a las prestaciones definidas en el proyecto.

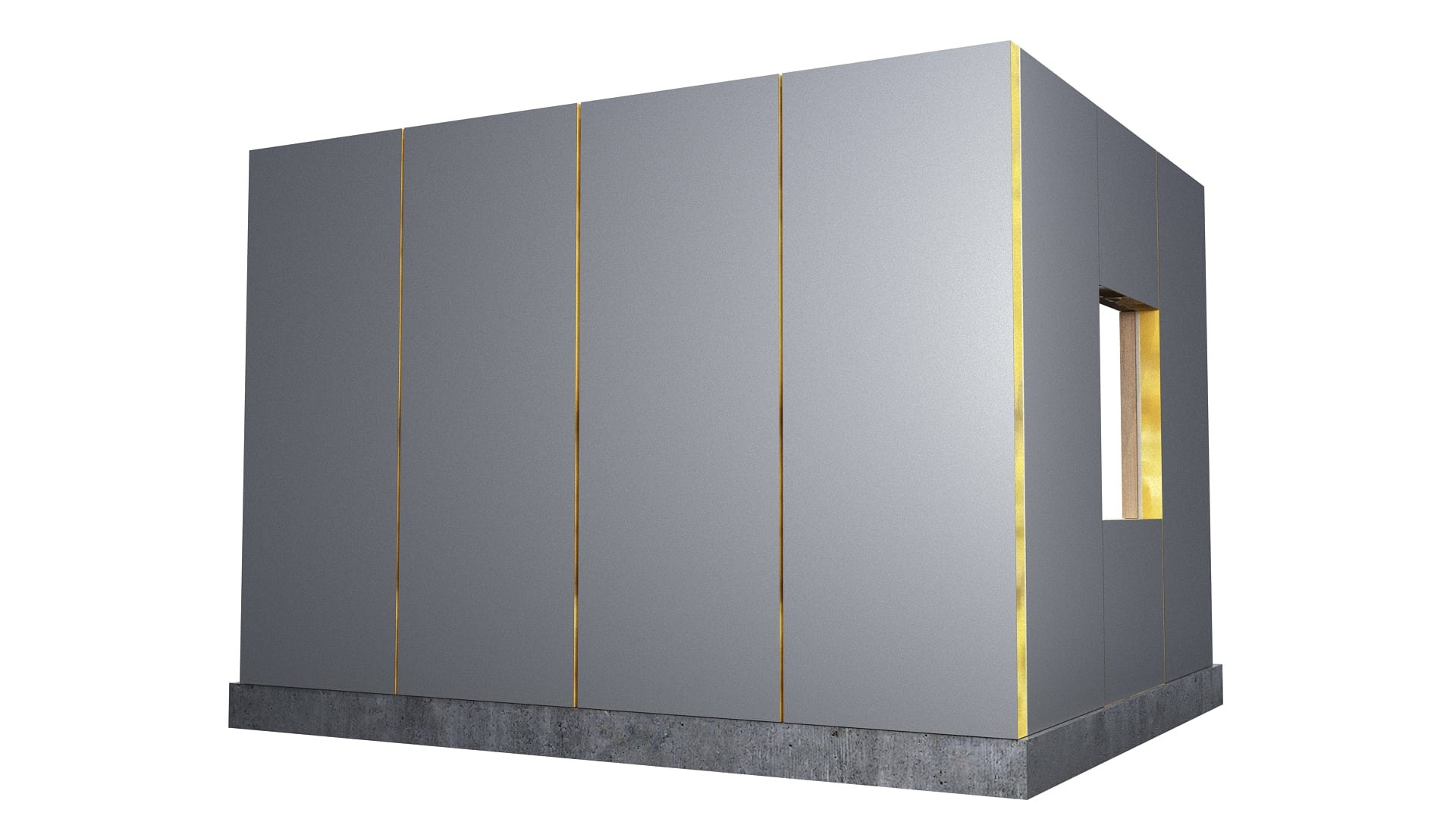

Panel sándwich

Solución industrializada que puede funcionar como cerramiento base de la vivienda. El espesor se selecciona según las prestaciones térmicas y el proyecto.

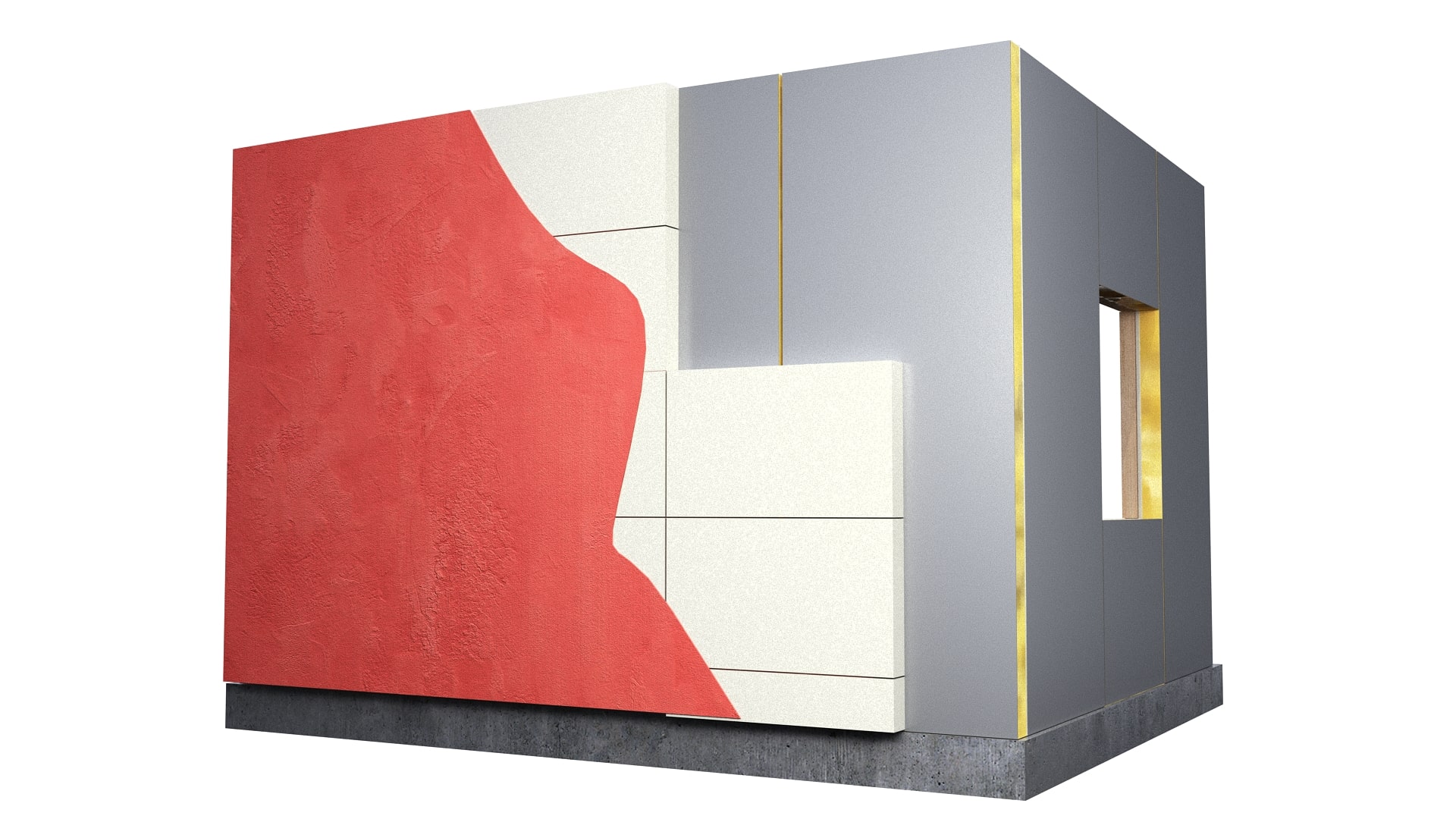

SATE

Sistema de aislamiento térmico por el exterior aplicado sobre el cerramiento, con aislamiento adicional, malla, morteros y acabado final.

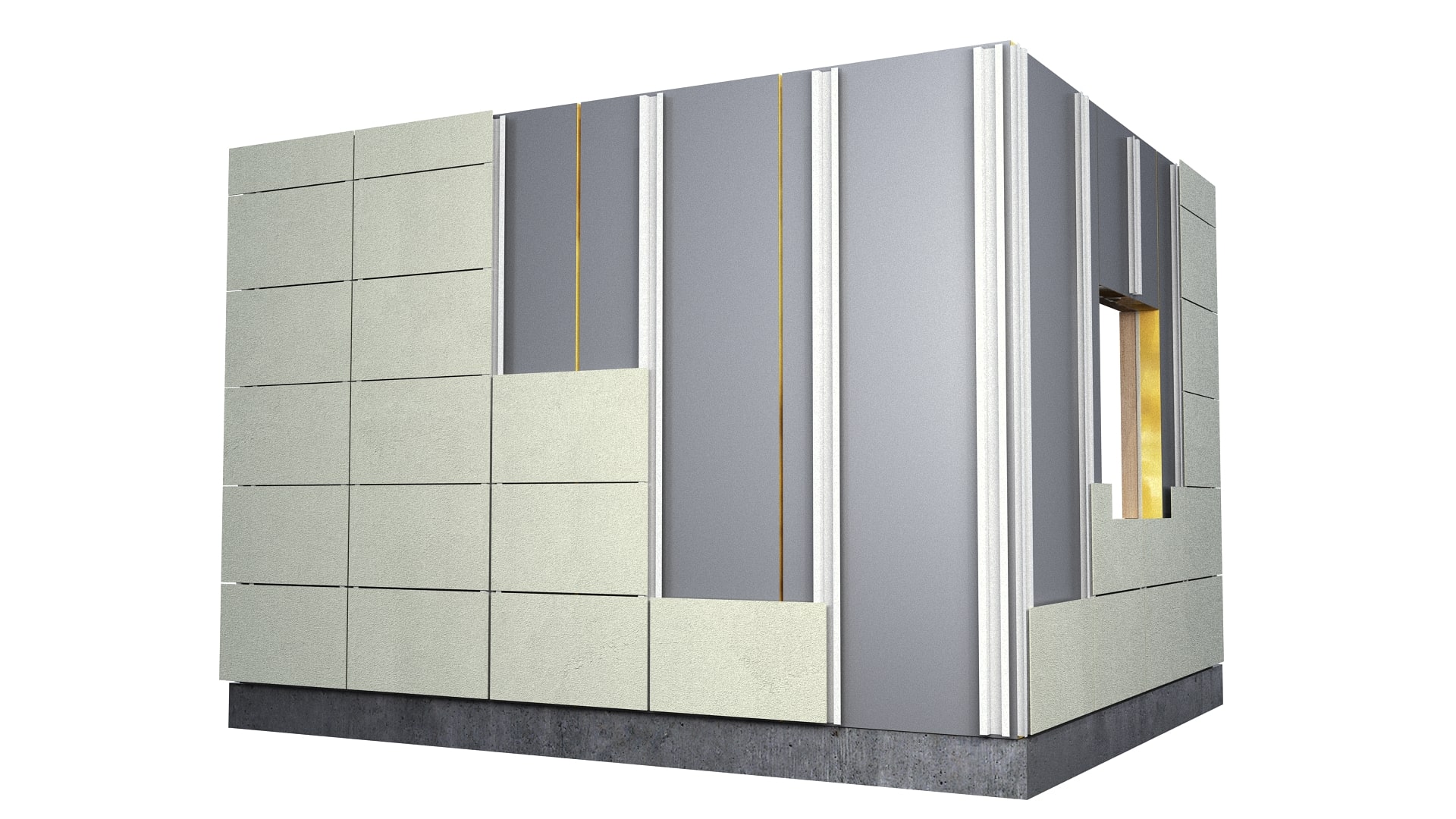

Fachada ventilada

Subestructura exterior y revestimiento ventilado. Puede resolverse con materiales como composite de aluminio, fibrocemento o Viroc, entre otras opciones.

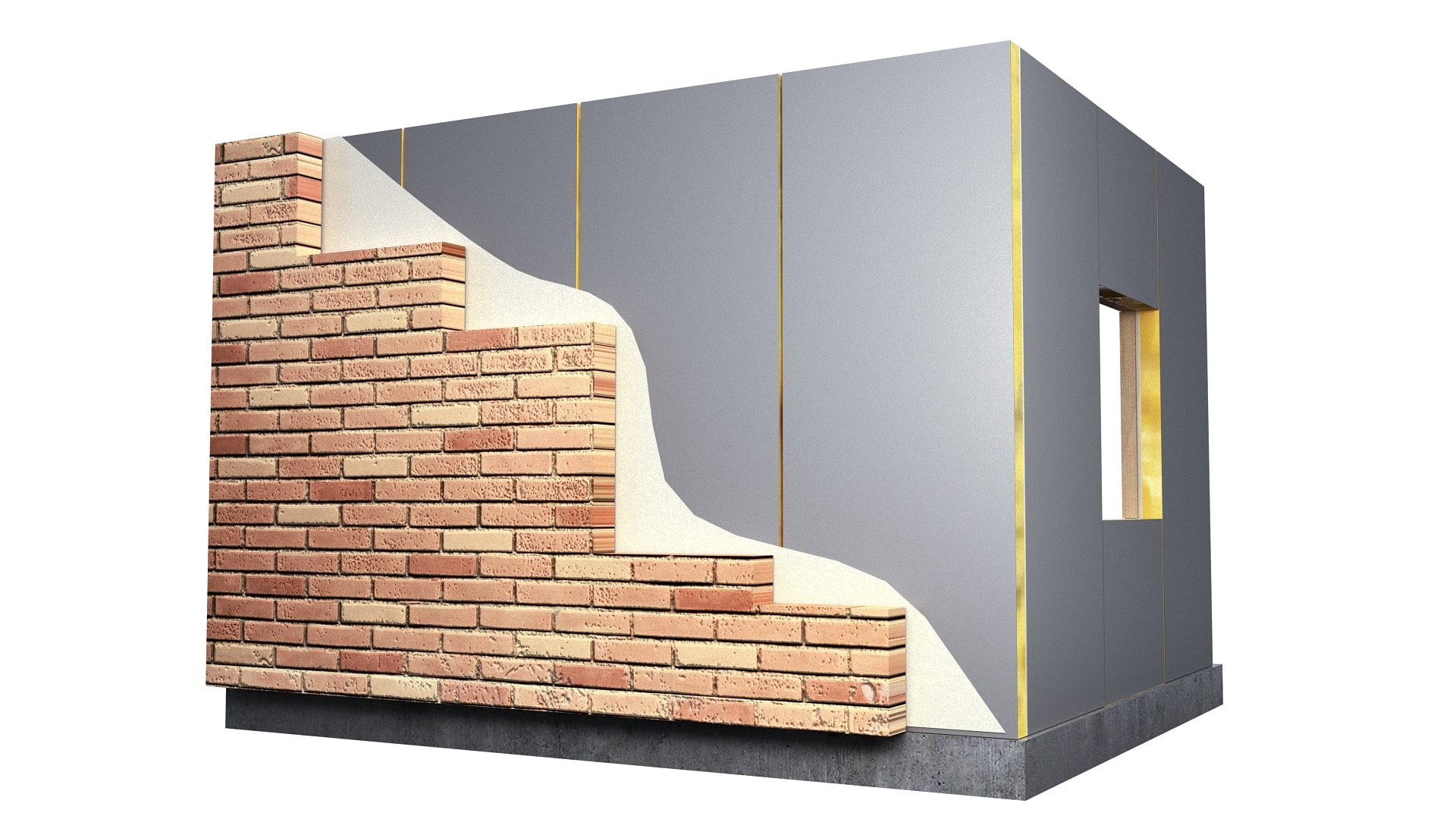

Cerámica, piedra, ladrillo, madera o revoco

El sistema permite estudiar revestimientos tradicionales o contemporáneos para adaptar la estética final de la casa al proyecto arquitectónico.

Encuentros de fachada y continuidad del aislamiento

La fachada debe coordinar estructura, panel de cerramiento, aislamiento, trasdosado y acabado exterior. Los huecos de ventana y las esquinas requieren especial atención.

Continuidad del cerramiento en esquinas interiores y exteriores.
Encuentros superior, inferior y lateral de ventanas.
Coordinación con premarcos y vierteaguas.
Continuidad del aislamiento y tratamiento de puentes térmicos.

Vídeo · Fachadas y encuentros constructivos StarModul

CUBIERTAS

Cubiertas para casas con estructura metálica

Las cubiertas para casas con estructura metálica se diseñan según la geometría, las pendientes, las cargas y la evacuación de aguas. Se muestran soluciones planas, inclinadas y configuraciones coordinadas con subestructura metálica y panel sándwich.

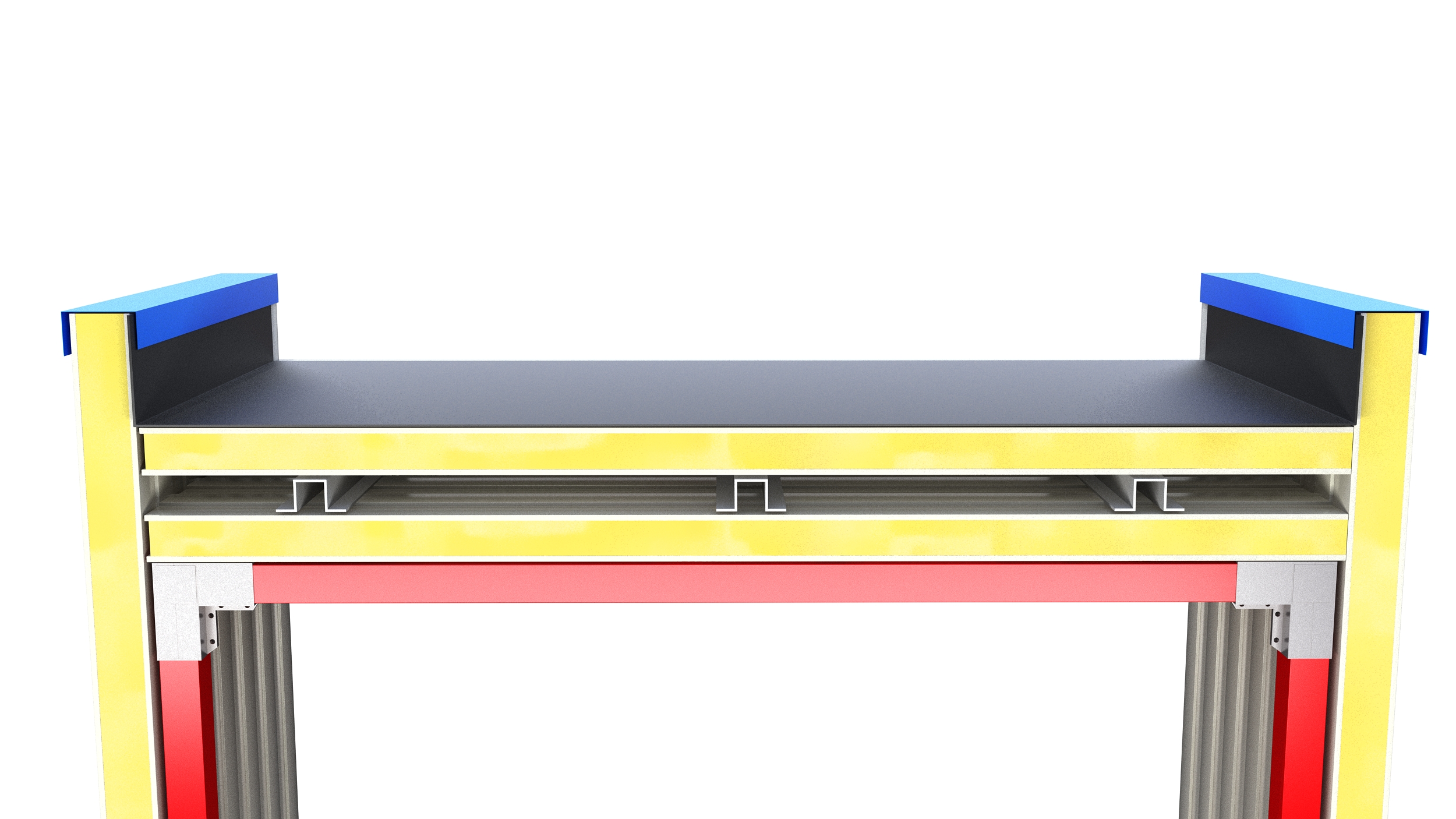

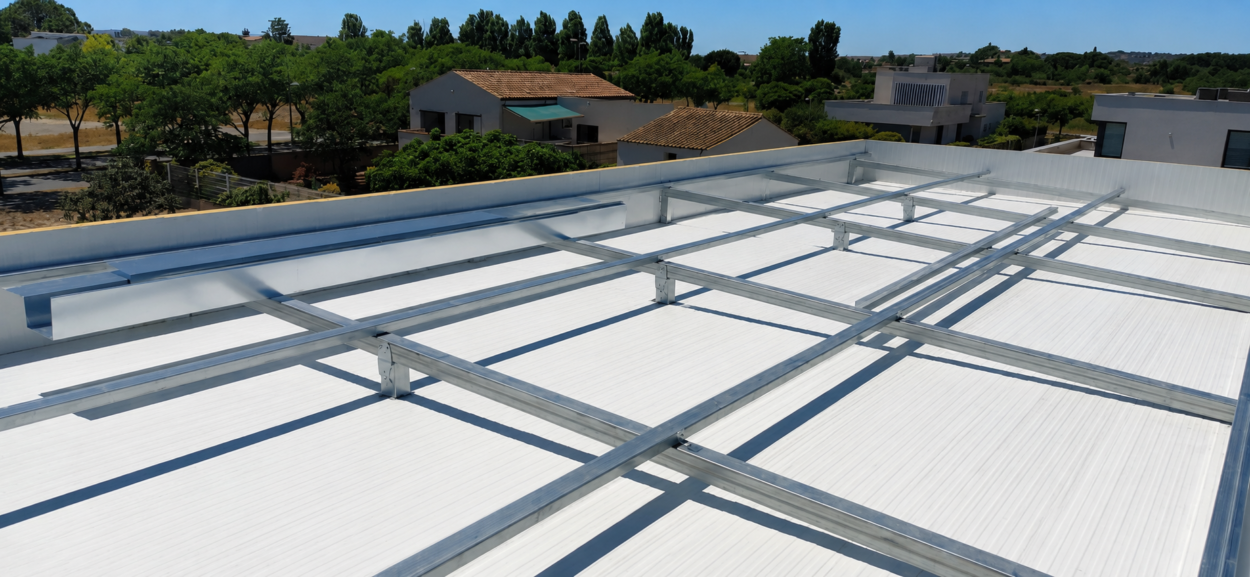

Cubierta plana

Puede resolverse mediante formación de pendientes e impermeabilización adaptada al proyecto, coordinando aislamiento, encuentros y evacuación de agua.

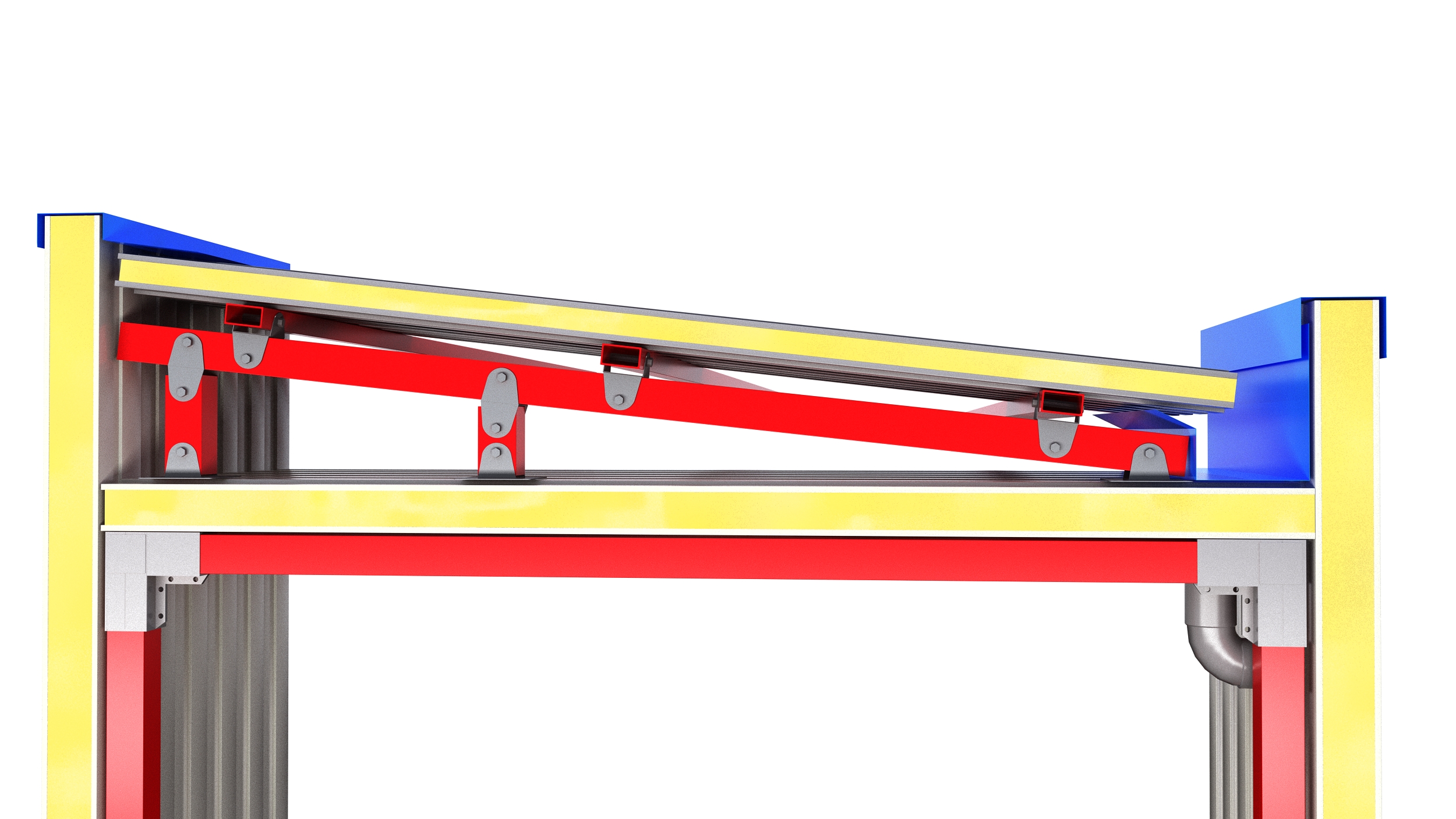

Cubierta a una pendiente

Subestructura metálica diseñada para generar una única pendiente y dirigir el agua hacia el punto de recogida previsto.

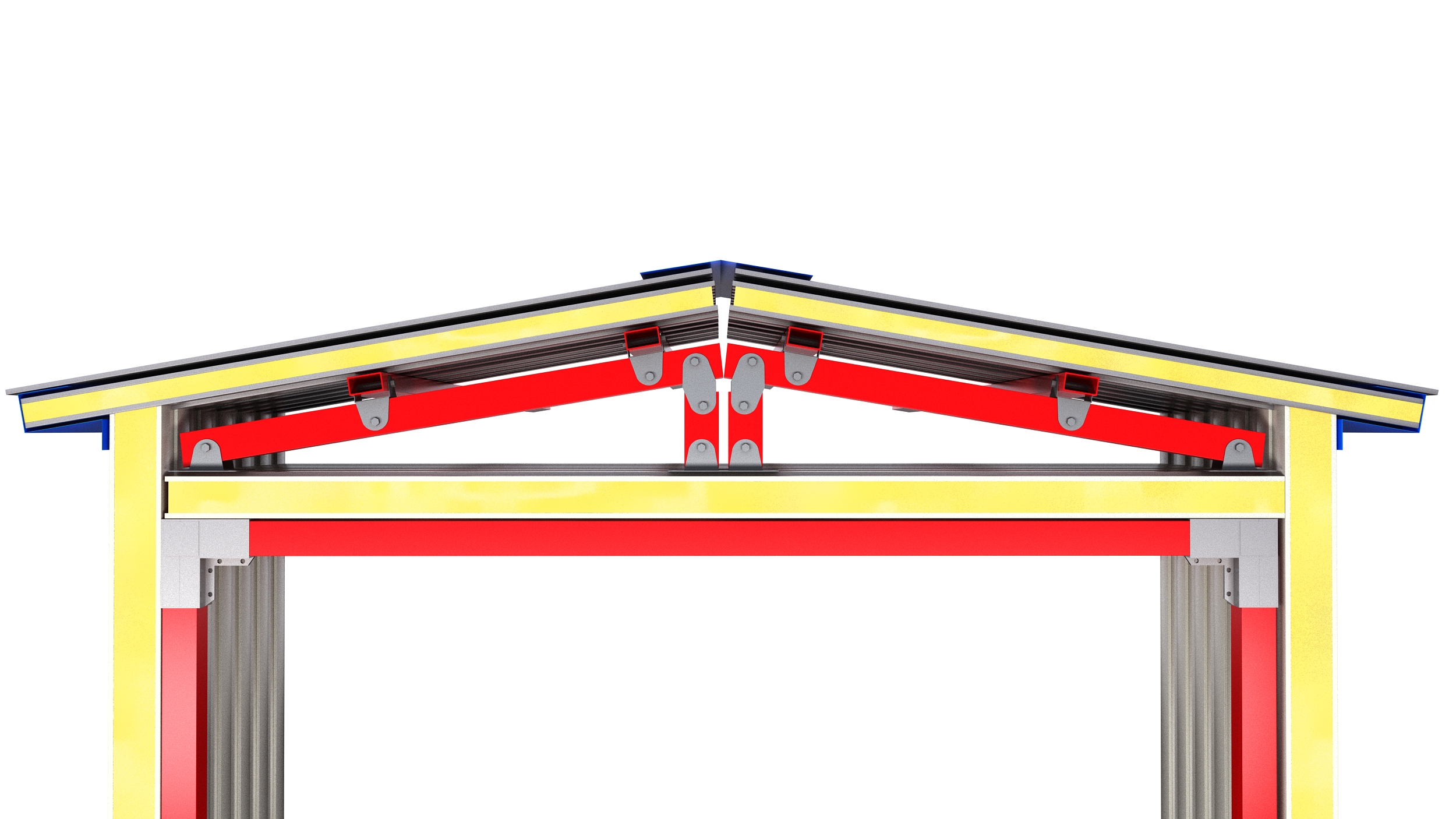

Cubierta a dos o más aguas

Perfiles y uniones dimensionados para resolver faldones inclinados, cumbreras y encuentros de la geometría prevista.

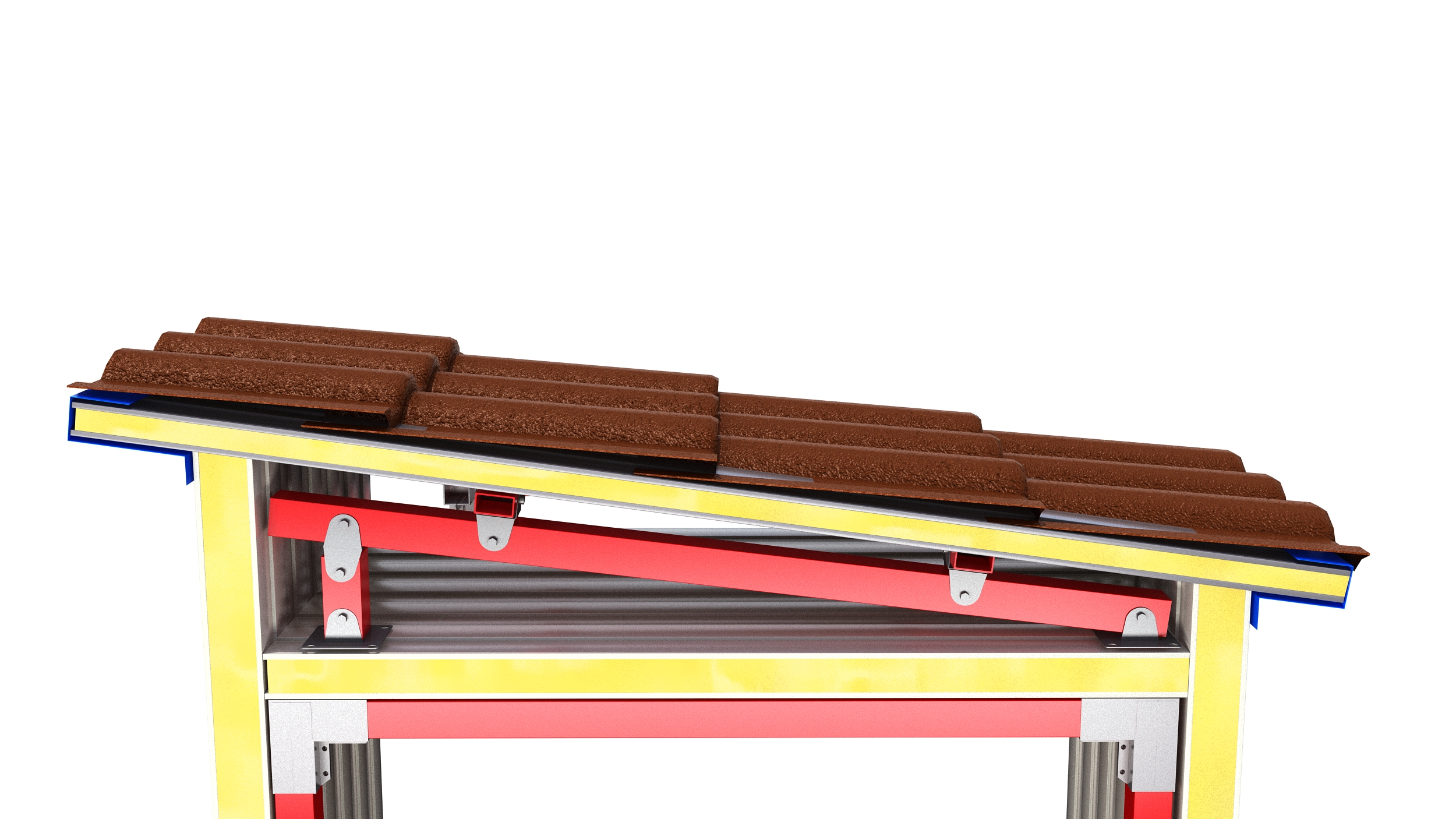

Cubierta StarModul con teja sobre panel sándwich

Cubierta con teja tradicional

La solución documentada del kit contempla subestructura con perfiles 100 × 100 y 100 × 50 mm, panel sándwich tapajuntas de 30 mm, remates y canal oculta.

Imagen · Cubiertas para casas con estructura metálica

Detalles de cubierta, encuentros y evacuación de aguas

Los detalles de cubierta deben resolver pendientes, cumbreras, aleros, encuentros con fachada y recogida de aguas, manteniendo la continuidad de la envolvente.

Formación de pendientes mediante subestructura.
Panel sándwich y capas de cubierta según la solución proyectada.
Encuentros de alero, hastial y cumbrera.
Canales, remates e impermeabilización en puntos singulares.

DETALLES CONSTRUCTIVOS

Encuentros técnicos de estructuras metálicas para casas

Estas son las láminas de detalle de una vivienda StarModul con panel sándwich. Muestran cómo se coordinan estructura, panel sándwich, aislamiento, fachadas, cubiertas, forjados, carpinterías y acabados en los puntos singulares de una vivienda.

LECTURA DE LOS DETALLES

Qué resuelven estos detalles constructivos

Montaje de paneles de fachada sobre la estructura starmodul en mollerussa (lleida)

Continuidad térmica

Los encuentros muestran la relación entre panel sándwich, aislamiento exterior, cámaras y trasdosados para reducir discontinuidades en la envolvente.

Vivienda terminada con estructura metálica atornillada starmodul en la roca del vallès (barcelona)

Encuentros con huecos

Jambas, dinteles, umbrales, premarcos y vierteaguas deben coordinar carpintería, aislamiento y acabado exterior.

Estructura de tubo starmodul para placas solares sobre cubierta plana – vista 7

Agua y cubierta

Aleros, canales, cumbreras y encuentros de cubierta concentran puntos de evacuación y protección frente al agua.

Estructura de tubo galvanizado de una vivienda starmodul en montaje sobre la losa en la roca del vallès (barcelona) – vista general

Forjado y fachada

El borde de losa y los arranques de cerramiento concentran estructura, aislamiento, pavimento y barreras asociadas.

EJEMPLOS REALES

Fotos de obras reales con StarModul

Fotos de obras montadas con el sistema de uniones atornilladas StarModul. Pulsa en una foto para verla en grande.

Forjado y escalera interior sobre estructura de tubo starmodul en lleida — Forjado y escalera · Lleida

Escalera interior metálica starmodul en una vivienda en obra en lleida — Escalera interior · Lleida

Estructura de techo e instalaciones de una vivienda starmodul en obra en la roca del vallès (barcelona) — Techo e instalaciones · La Roca del Vallès

Fachada ventilada de panel sobre estructura starmodul en la roca del vallès (barcelona) — Fachada de panel · La Roca del Vallès

Vivienda terminada con estructura metálica atornillada starmodul — Vivienda terminada

Vivienda starmodul en obra con el cerramiento de fachada en montaje — Fachada en montaje

Losa de cimentación preparada para montar una vivienda starmodul en la roca del vallès (barcelona) — Losa de cimentación · La Roca del Vallès

Paneles de cerramiento acopiados en obra antes del montaje en la roca del vallès (barcelona) — Paneles en obra · La Roca del Vallès

Montaje de paneles de fachada sobre la estructura starmodul en girona — Montaje de fachada · Girona

Interior de vivienda starmodul en obra con la estructura vista en girona — Interior en obra · Girona

Interior de vivienda starmodul en obra con la estructura vista — Interior en obra

Forjado de vivienda con estructura de tubo starmodul visto desde arriba — Forjado en montaje

Estructura de tubo galvanizado de una vivienda starmodul en montaje sobre la losa — Estructura en montaje

Cocina de una vivienda terminada con estructura starmodul en mollerussa (lleida)

PREGUNTAS FRECUENTES

Preguntas sobre detalles constructivos de estructuras metálicas

Resolvemos dudas habituales sobre cimentación, fachadas, cubiertas, forjados y encuentros técnicos en viviendas con estructura metálica.

¿Qué detalles constructivos necesita una casa con estructura metálica?

Los puntos principales son la cimentación y el arranque de estructura, los encuentros de forjado, las esquinas y huecos de fachada y los remates de cubierta. Cada detalle debe coordinar estructura, aislamiento, cerramientos, impermeabilización y acabados.

¿Cómo se resuelve el encuentro entre fachada y estructura metálica?

El detalle debe coordinar el perfil estructural con el panel de cerramiento, el aislamiento exterior o interior y el trasdosado. En esquinas y huecos se estudia especialmente la continuidad de las capas de la envolvente.

¿Qué soluciones de cubierta se pueden usar en una vivienda con estructura metálica?

El proyecto puede contemplar cubiertas planas o inclinadas. Los detalles deben resolver pendientes, paneles de cubierta, subestructura, aleros, hastiales, cumbreras, canales y encuentros con el cerramiento exterior.

¿Qué forjado puede utilizar una casa con estructura metálica?

La solución depende del proyecto. Pueden estudiarse losas sobre terreno, forjados sanitarios y soluciones de forjado estructural metálico, siempre dimensionadas según cargas, luces y cálculo.

¿Los detalles mostrados sirven para cualquier vivienda?

No. Son detalles de referencia para explicar soluciones constructivas StarModul. La composición final, espesores, anclajes y encuentros deben adaptarse al proyecto técnico, al cálculo estructural y a las prestaciones requeridas en cada vivienda.
