NAVES CON PERFIL IPE
Naves industriales con pórticos IPE atornillados
Estructuras para naves industriales con pilares y dinteles de perfil laminado en caliente IPE y uniones atornilladas. De 12 a 20 m de luz sin pilares intermedios, sin soldar en obra y en kit completo. El cálculo estructural va aparte y lo gestiona StarModul.
Naves IPE en kit
Pórticos IPE de 12 a 20 m sin soldar en obra
Los perfiles llegan cortados, taladrados, con sus placas de unión e identificados en los planos de montaje. En obra solo se levantan y se atornillan, con manipulador, plataforma y llaves.
Cada nave se calcula para su emplazamiento y se envía con los planos de montaje en PDF e IFC. Se monta con manipulador y plataforma, sin soldadores, y StarModul puede encargarse también del montaje.
- Uniones atornilladas, sin soldadura en obra
- Sistema patentado
- Cálculo estructural por ingeniero en cada proyecto
- Marcado CE según la norma armonizada EN 1090-1
PERFIL LAMINADO EN CALIENTE

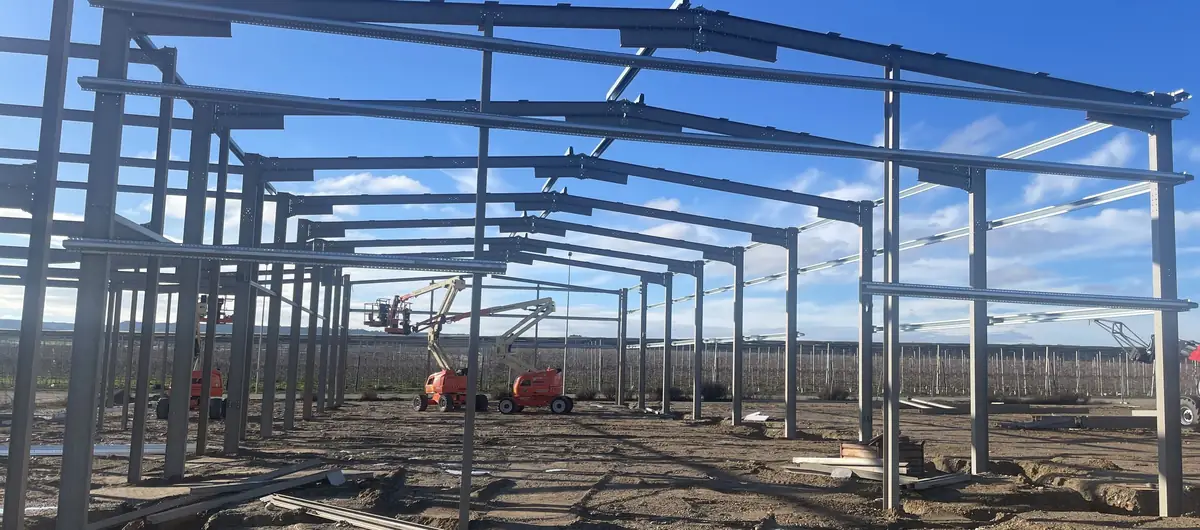

Naves industriales sin soldar en obra
Cada nave se resuelve con pórticos de perfil IPE: pilares y dinteles de acero laminado en caliente S275JR, unidos con placas y tornillería de alta resistencia. Las placas se sueldan en taller, con control de fabricación; en obra todo se atornilla, sin soldadores ni chispas.
Uniones atornilladas
Nudos pilar-dintel, cumbrera y pie de pilar con placas y tornillos 8.8 y 10.9 pretensados.
Pórticos cada 5 m
El largo de la nave se elige en múltiplos de 5 m y se amplía añadiendo pórticos.
Desmontable
Al ir atornillada, la nave se puede desmontar y volver a montar en otro sitio.
LUZ DEL SISTEMA IPE
Luz de 12 a 20 m
Pórticos IPE de 12 a 20 m de luz sin pilares intermedios y hasta 8 m de altura al alero. Los perfiles definitivos salen del cálculo para las cargas, la altura y la ubicación de cada nave.
Para naves de hasta 12 m de luz también puedes usar nuestra estructura de tubo atornillada, más ligera. Para luces de 12 a 20 m también tienes las naves con pórticos de doble perfil C.
CONFIGURADOR 3D
Configura tu nave IPE y mira el precio
Elige el ancho, el largo y la altura, las puertas y el cerramiento. Ves la nave en 3D al momento con su precio orientativo y, si te encaja, nos pides el presupuesto.
Naves IPE en 3D
Naves con pórticos en 3D
Gira naves reales montadas con pórticos atornillados, quita los paneles de fachada y cubierta y mira cada pilar, dintel y unión.
Pruébalo: cambia la vista o pasa el ratón por una tarjeta.
- Gira, acerca y mide en el navegador, sin instalar nada
- Quita fachada y cubierta y mira cada unión atornillada
- Corta por plantas, oculta piezas y comparte el enlace

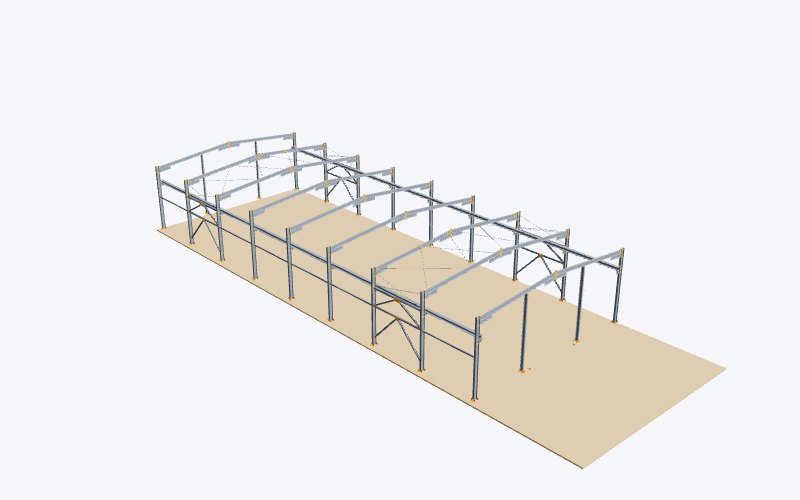

Abrir en 3DNave industrial de 830 m² · Torre-serona (Lleida)Planta 16,6 × 49,5 m · altura 7,1 m

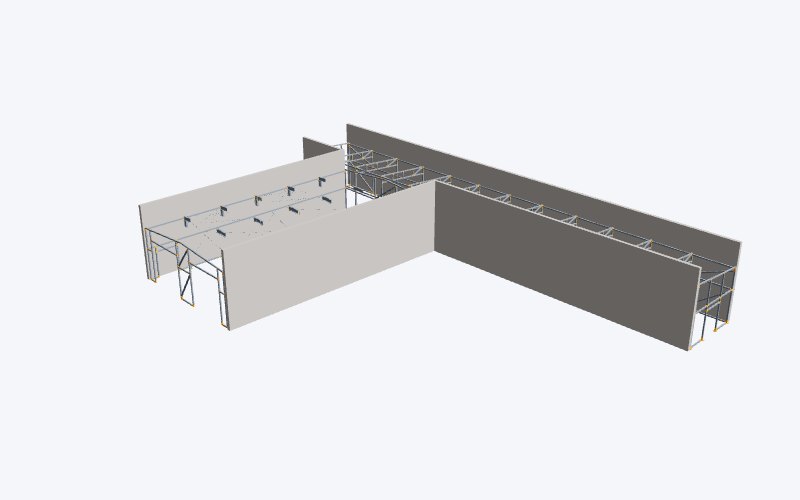

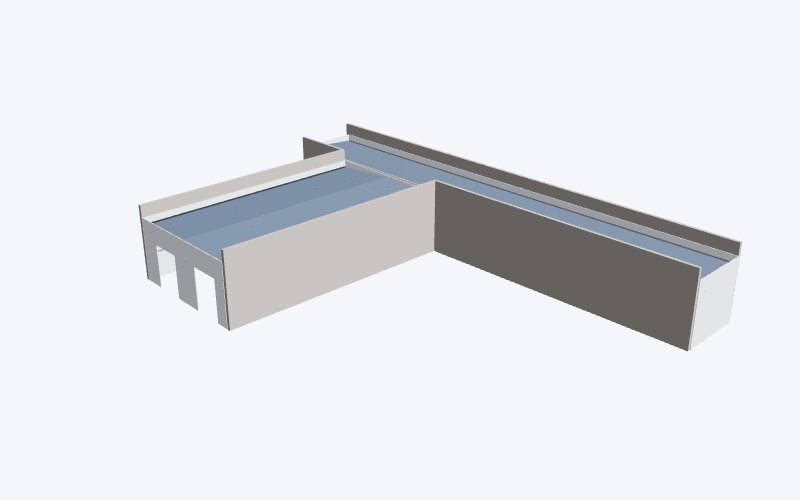

Abrir en 3DNave industrial de 610 m² · Mollerussa (Lleida)Planta 30,5 × 46,2 m · altura 7 m
Abrir en 3DNave industrial de 1050 m² · GabónPlanta 30,9 × 31,3 m · altura 10,3 m · 2 plantas
Abrir en 3DNave industrial de 290 m² · Gavà (Barcelona)Planta 7,6 × 12,6 m · altura 11,8 m · 3 plantasCortado, taladrado y marcado
Tu nave IPE llega lista para atornillar
Así llega una nave de 16 × 30 m con pórticos IPE 270 cada 5 m y 6 m de altura: perfiles cortados y taladrados, cada pieza con su marca y ordenada por zonas al lado de donde se monta. Pulsa el botón y mira cómo se monta.
Cargando el modelo 3D…
Nave de 16 × 30 m: 42 perfiles IPE, 68 correas Gran omega, 36 cables y 492 placas y piezas de unión. Las pegatinas señalan algunas piezas.

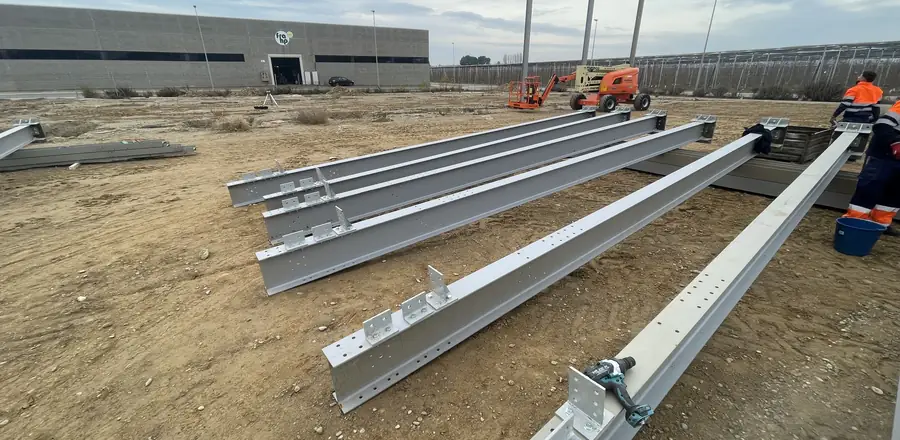

- Perfiles cortados y taladrados. Pilares, dinteles y cartelas salen de fábrica a medida y con los agujeros hechos: en obra no se suelda.
- Cada pieza, con su marca. Perfiles, placas y anclajes van marcados con la referencia del listado de la nave.
- Nudos atornillados. Los pórticos se unen con placas y tornillos, y las correas Gran omega se fijan a sus apoyos.
Planos de montaje de esta nave
Planos de montaje completos · 15 láminas, tal como los recibe el cliente con su estructura (versión sin medidas de obra): carátula, leyendas, uniones, replanteo, cada fase en planta, uniones y 3D, alzados y paneles.
Amplía con doble clic, Ctrl + rueda o pellizcando y arrastra para moverte. Con las flechas pasas de lámina.
Índice de planos 15 láminas
- Carátula y leyendas
- Replanteo
- Montaje en 3D
- Uniones y tornillería
- Alzados
USOS
Para qué sirve una nave con pórticos IPE
Cuando la nave necesita más luz libre, más altura o más carga que una estructura ligera: grandes superficies diáfanas para trabajar, almacenar y maniobrar.
Almacenes y logística
Grandes luces libres para estanterías, muelles y maniobra de carretillas.
Talleres y producción
Naves para fabricación, mantenimiento o servicios, con portones de gran formato.
Naves agrícolas
Maquinaria, cosecha, almacén de grano o forraje y ganadería.
Ampliaciones
La nave crece por módulos de 5 m: se añaden pórticos a continuación de los existentes.
ESTRUCTURA PRINCIPAL

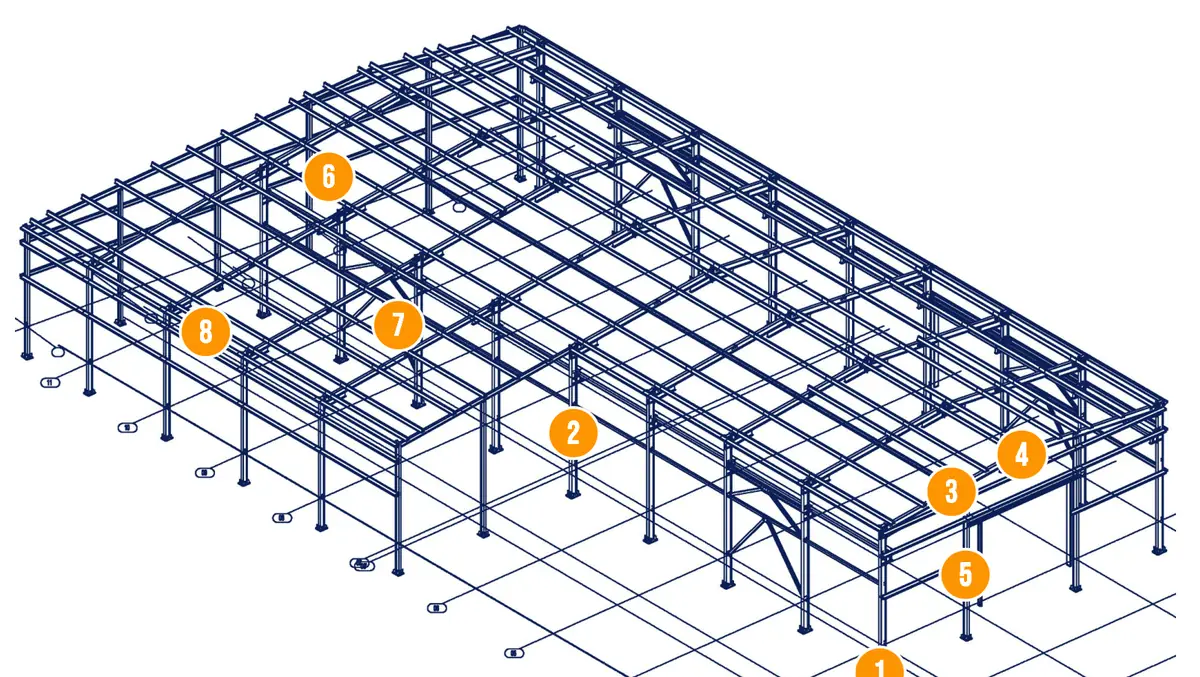

Partes de una nave con pórticos IPE
Pilares, dinteles y hastiales IPE

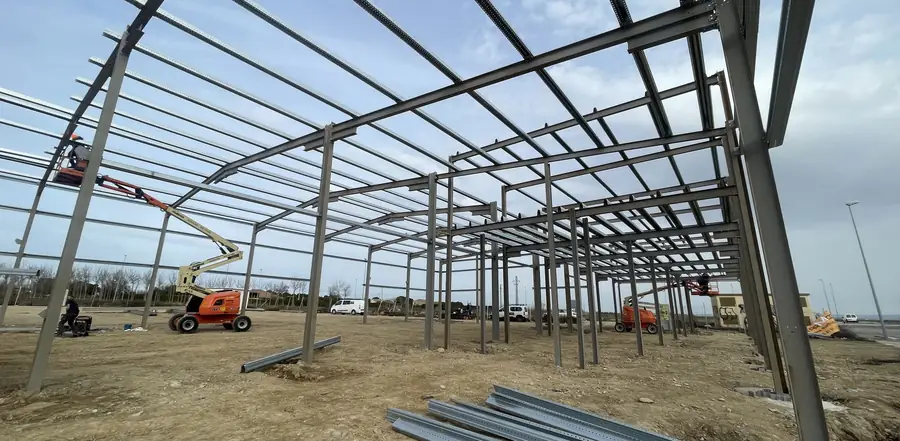

La nave se forma con pórticos a dos aguas del 8 % de pendiente, separados 5 m. Las correas de cubierta y fachada sostienen el panel sándwich y los cables de arriostramiento dan estabilidad al conjunto.
- Placas base y pernos: anclaje del pilar a la cimentación.
- Pilares IPE270 o IPE300, según la luz.
- Dinteles y cartelas IPE270.
- Refuerzo de cumbrera atornillado.
- Hastiales IPE240 e IPE200 en las fachadas frontales.
- Correas Gran Omega 150 × 1,5 en cubierta y fachada.

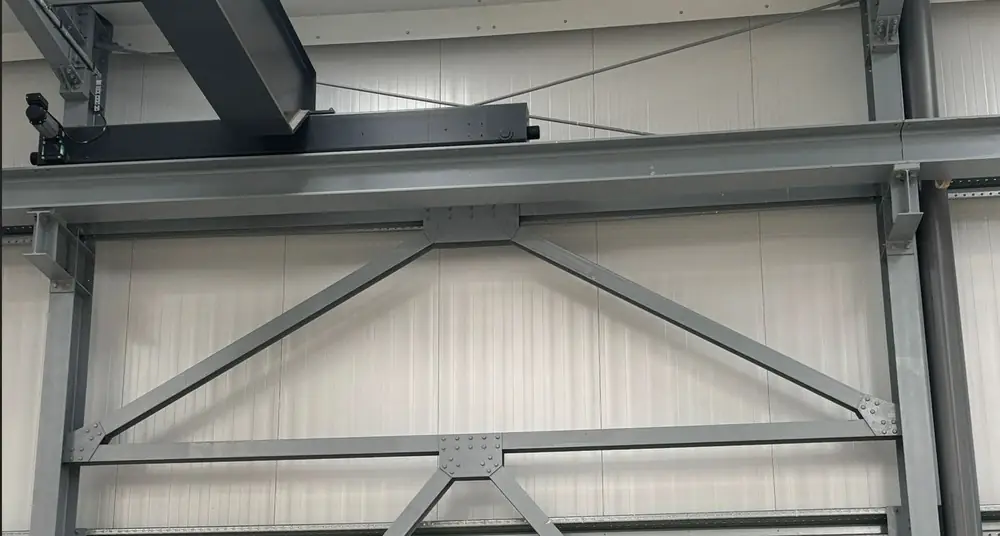

- Arriostramiento con cables y tensores.
- Puertas y portones con marco de perfil C200.
UNIONES ATORNILLADAS

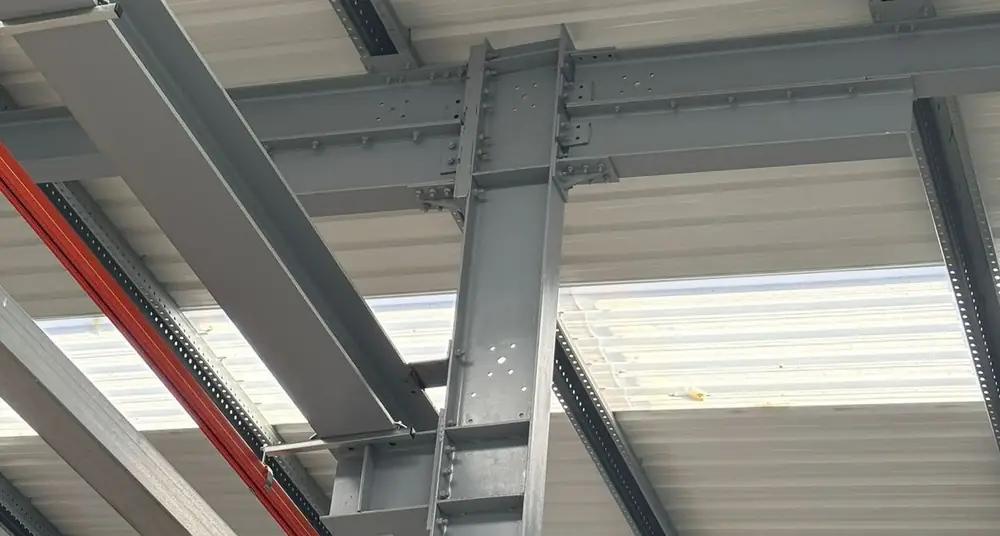

Nudos atornillados, sin soldadura en obra
Placas soldadas en taller, tornillos en obra
Cada nudo llega preparado: placas de testa con rigidizadores, cartelas y taladros. En obra se presenta la pieza, se colocan los tornillos y se aprietan al par indicado.

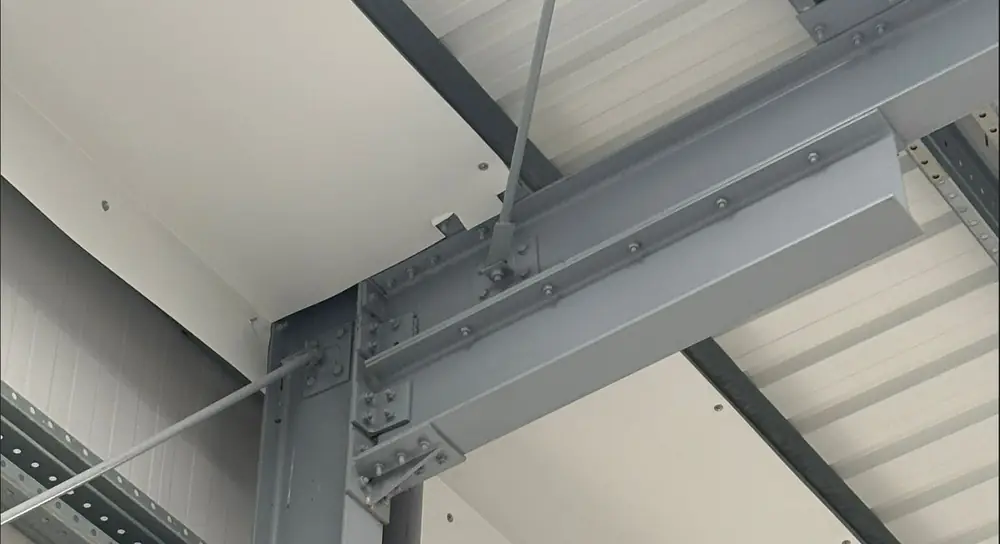

- Nudo pilar-dintel: placa de testa con rigidizadores y cartela.
- Cumbrera: los dos dinteles se unen con placas y un refuerzo atornillado por debajo.

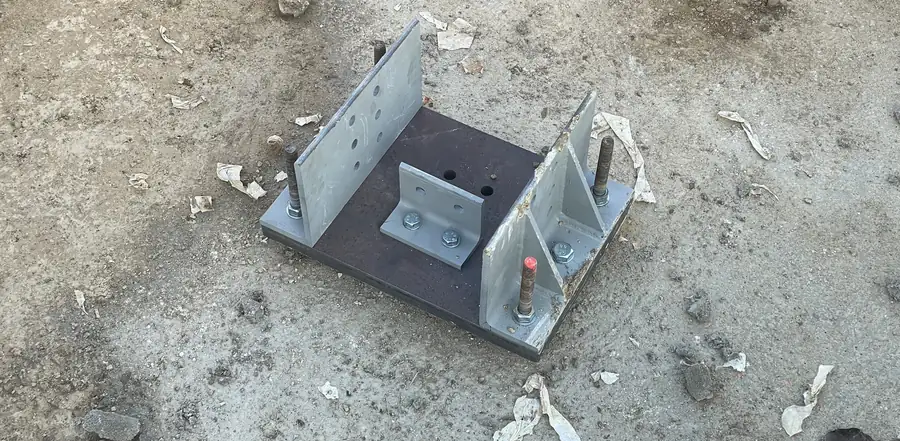

- Pie de pilar: placa base con cartelas y pernos de anclaje.
- Acero S275JR y tornillos 8.8 y 10.9 de M12 a M20, pretensados.
- Fabricación según EN 1090, clase EXC2.
GAMA HASTA 20 M DE LUZ
Perfiles según la luz de la nave
Una nave tipo paramétrica, calculada por ingeniería para cada luz. Tú eliges el ancho y el largo; los perfiles salen del cálculo.
Son los perfiles de los modelos tipo. Cada nave se calcula para su emplazamiento: el viento, la nieve, la altura y el uso pueden cambiarlos.
| Luz | Pilares | Dinteles | Hastiales |
|---|---|---|---|
| 12 m | IPE270 | IPE270 | IPE240 · IPE200 |
| 14 m | IPE270 | IPE270 | IPE240 · IPE200 |
| 16 m | IPE270 | IPE270 | IPE240 · IPE200 |
| 18 m | IPE300 | IPE270 | IPE240 · IPE200 |
| 20 m | IPE300 | IPE270 | IPE240 · IPE200 |
Pórticos cada 5 m
El largo se elige en múltiplos de 5 m. Cubierta a dos aguas del 8 %.
Hasta 8 m de altura
Altura al alero de hasta 8 m, con refuerzo de cumbrera y arriostramiento con cables.
Cargas de referencia
Nieve 0,50 kN/m², viento zona C 0,79 kN/m², sobrecarga 0,12 kN/m² y panel sándwich 0,12 kN/m².
Cálculo de cada nave
Con el kit van los planos de montaje en PDF e IFC. El cálculo estructural va aparte y lo gestiona StarModul.

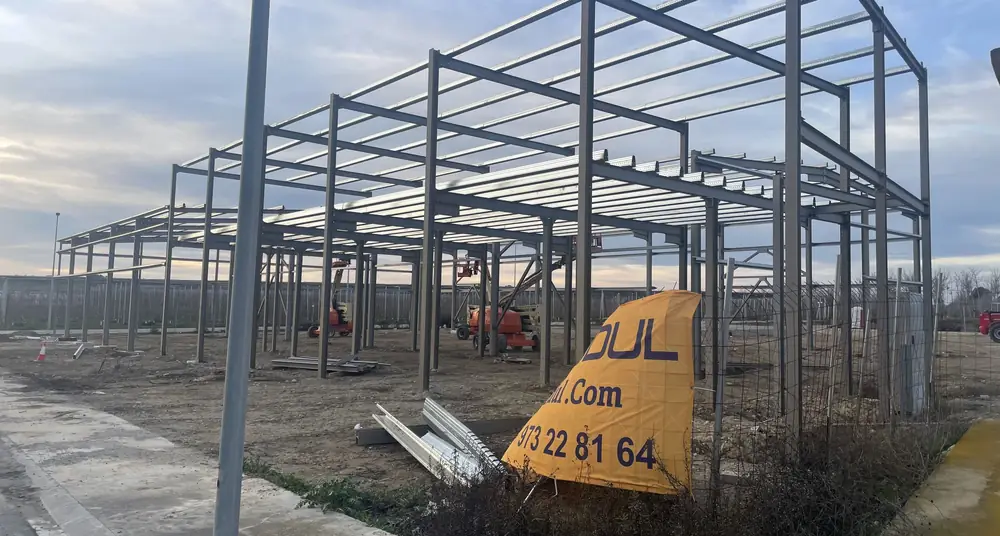

OBRA REAL · TORRE-SERONA (LLEIDA)

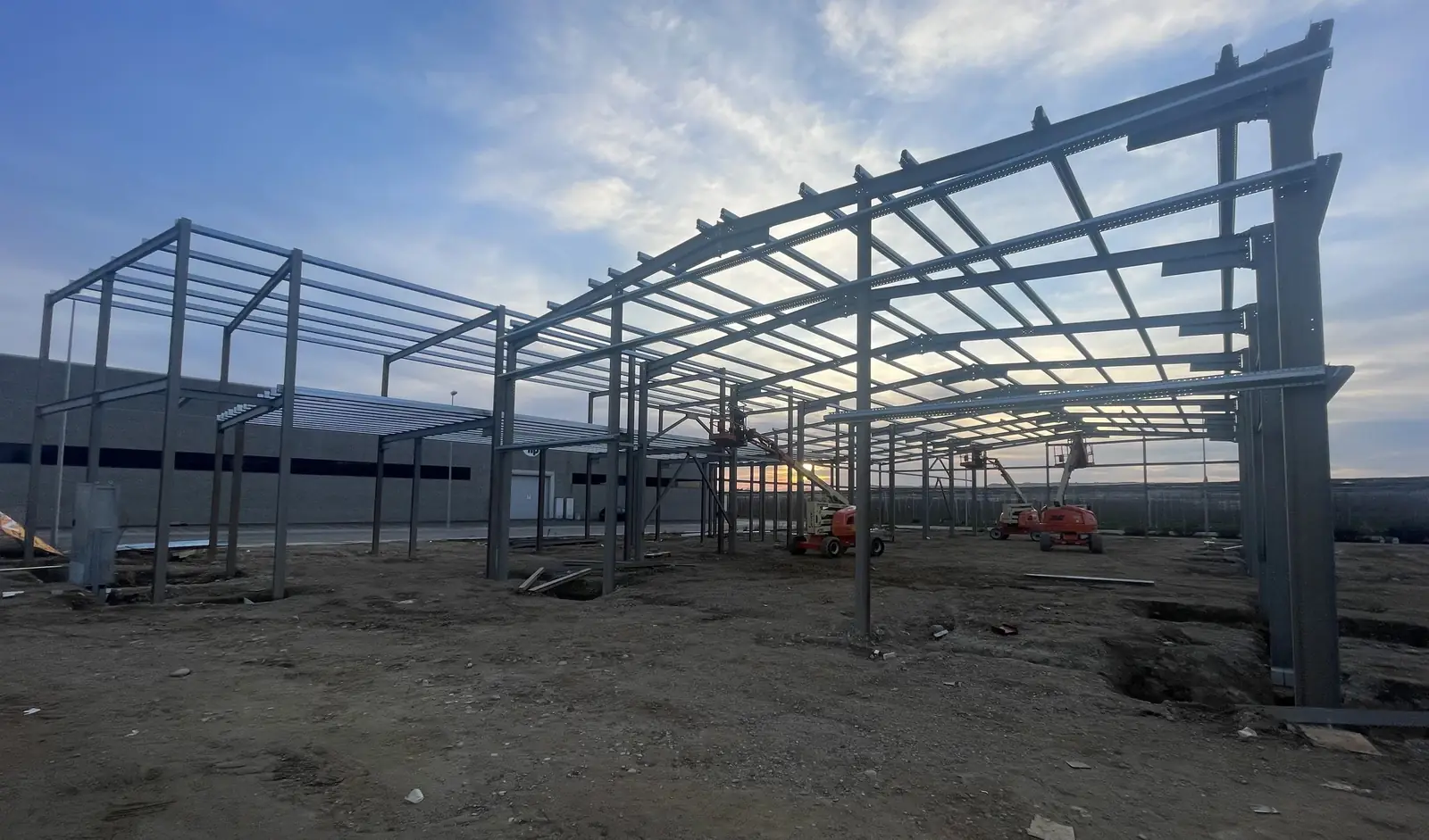

Nave industrial con pórticos IPE

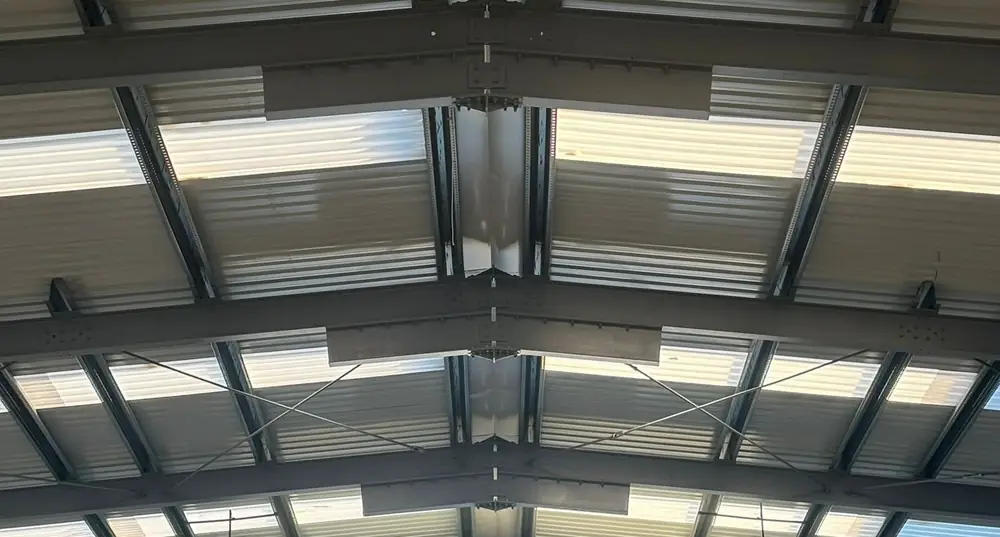

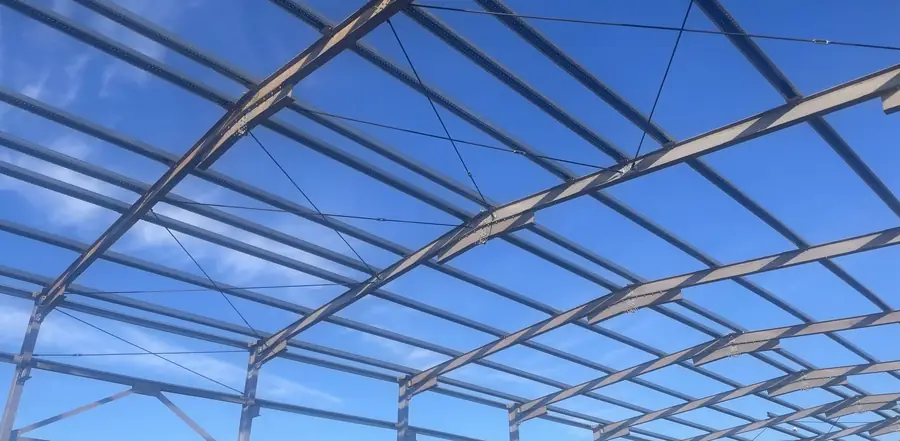

Nave de varias crujías montada íntegramente con uniones atornilladas: placas base, pórticos IPE, correas Gran Omega y arriostramiento con cables, cerrada con panel sándwich.
MONTAJE

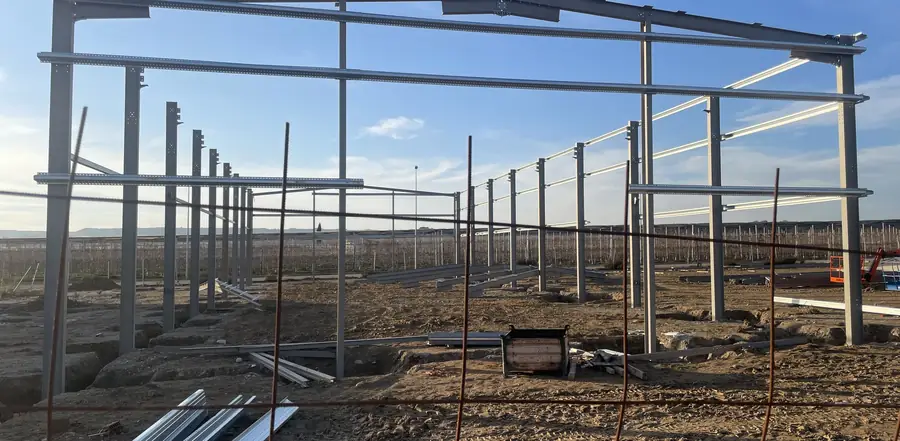

Montaje paso a paso

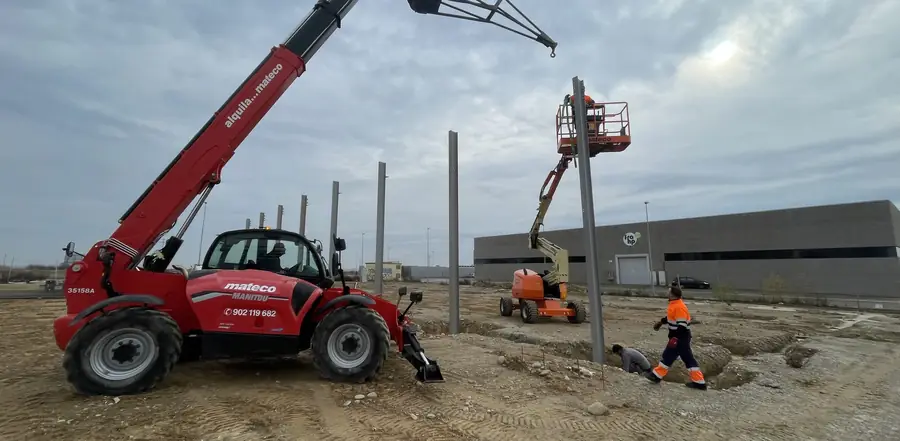

Cada pieza llega numerada y se monta por pórticos siguiendo los planos. Con manipulador, plataforma y llaves: nada se suelda en obra.
QUÉ INCLUYE EL KIT
Te enviamos la nave preparada para montar
Perfiles IPE
Pilares, dinteles y hastiales cortados, taladrados e identificados.
Uniones y tornillería
Placas de unión, cartelas y tornillos de alta resistencia.
Correas y arriostramiento
Correas Gran Omega 150 × 1,5, cables y tensores.
Panel sándwich
Cubierta y fachada con sus remates, de panelsandwich.org.
Cálculo y planos
Planos de montaje en PDF e IFC. Cálculo estructural aparte, gestionado por StarModul.
Montaje opcional
Con nuestro equipo de montaje de estructuras.
CÁLCULO ESTRUCTURAL
Ejemplos de cálculo de naves IPE
Planos de cálculo reales de dos naves de pórticos IPE atornillados que hemos suministrado. Se han suprimido los datos del calculista y la referencia del proyecto. El cálculo de cada nave lo hace un ingeniero según la normativa del país, y te lo podemos presupuestar.
Nave en Torre-serona (Lleida, España)
10 pórticos de perfiles IPE con unos 16 m de luz y unos 5 m entre pórticos; unos 1.496 m² construidos. Perfiles IPE-240, IPE-270, IPE-300 y HEA-260. Incluye cimentación, anclajes, plantas, secciones y vista 3D.
Descargar los planos de cálculo (en catalán) (PDF · 6 láminas · 2,1 MB)
Estación de ITV en Gabón
Pórticos de perfiles IPE de 160 a 360 en una planta de unos 30 × 30 m. Planos de estructura en francés.
Descargar los planos de cálculo (en francés) (PDF · 8 láminas · 2,1 MB)
Más datos para el cálculo: resistencia de las uniones y ejemplo de una vivienda calculada →
EJEMPLOS REALES
Fotos de obras reales con StarModul
Fotos de obras montadas con el sistema de uniones atornilladas StarModul. Pulsa en una foto para verla en grande.
PREGUNTAS FRECUENTES
Preguntas sobre naves con pórticos IPE
Luces, uniones, montaje y presupuesto de las naves StarModul con perfil laminado IPE.
¿Qué es una nave con pórticos IPE?
Es una nave industrial cuya estructura principal son pórticos de perfil IPE: pilares y dinteles de acero laminado en caliente. En StarModul las uniones son atornilladas, con placas preparadas en taller, así que la nave se monta sin soldar en obra.
¿Qué luz puede tener una nave IPE de StarModul?
Los modelos tipo van de 12 a 20 m de luz sin pilares intermedios, con pórticos cada 5 m y hasta 8 m de altura al alero. Si necesitas más ancho, cuéntanos el proyecto y lo estudiamos.
¿En qué se diferencia de una nave con estructura de tubo?
La estructura de tubo atornillado de StarModul llega a 12 m de luz y es más ligera. Los pórticos IPE se usan cuando la nave necesita más luz libre, más altura o más carga.
¿Hace falta soldar en obra?
No. Los perfiles llegan cortados, taladrados y con las placas de unión ya soldadas en taller. En obra solo se colocan y se atornillan con tornillería de alta resistencia y el par de apriete indicado.
¿Se puede desmontar o ampliar la nave?
Sí. Al ser atornillada, se puede desmontar y volver a montar en otro sitio. Y como los pórticos van cada 5 m, la nave se alarga añadiendo pórticos a continuación.
¿Qué incluye el kit?
Los perfiles IPE identificados, las placas y la tornillería, las correas Gran Omega, los cables y tensores del arriostramiento, el panel sándwich de cubierta y fachada con sus remates y los planos de montaje. El cálculo estructural no está incluido en el precio: va aparte y lo gestiona StarModul. El montaje es opcional.
¿El cálculo estructural está incluido en el precio?
No. El cálculo estructural va aparte, pero lo gestiona StarModul con su ingeniero: te lo presupuestamos junto con la nave y te entregamos el cálculo y los planos para el proyecto.
¿Qué datos necesitáis para el presupuesto?
El ancho, el largo y la altura de la nave, el lugar donde se va a construir y para qué se usará. Si tienes puertas, portones o un plano, envíalos también.
