ESTRUCTURAS A MEDIDA STARMODUL

Estructuras metálicas a medida con uniones atornilladas

Desarrollamos estructuras metálicas a medida adaptadas a las dimensiones, geometría y uso de cada proyecto. StarModul permite preparar perfiles y conexiones para un montaje modular, ordenado y en seco, sin soldadura en los nudos resueltos con el sistema. Desde Torre-serona (Lleida) suministramos estructuras de acero galvanizado a toda España, con colaboradores en Reus, Madrid, Portugal, Italia, Rumanía y Argentina.

Diseña tu estructura 3D Ver proyectos

DISEÑO PERSONALIZADO

Una estructura adaptada al proyecto real

Una solución a medida permite definir la estructura a partir de las necesidades reales de la obra, en lugar de obligar al proyecto a adaptarse a una geometría estándar.

Dimensiones, alturas y pendientes según proyecto.
Distribución de pilares y vigas adaptada a la geometría.
Encuentros y uniones seleccionados según la configuración.
Preparación previa de componentes para facilitar el montaje.

MODELOS TIPO Y PLANOS DE MONTAJE

Estructuras a medida en 3D, con sus planos

Cuatro modelos tipo diseñados con nuestro configurador. Gíralos en 3D, mira la estructura sin paneles, con sus correas, y los planos de montaje que te enviamos con la estructura, paso a paso.

Configura tu estructura en 3D Ver todos los modelos en 3D

Bungalow de 6 × 3 m en 3d, con estructura de acero y uniones atornilladas

Modelo 3DBungalowPlanta 6 × 3 m · altura 3 mCon forjadoPuerta y 2 ventanasVer sus planos de montaje

Pérgola fotovoltaica de 10 × 5 m en 3d, con estructura de acero y uniones atornilladas

Modelo 3d pergola fotovoltaica 10x5 v4 estructura

Modelo 3DPérgola fotovoltaicaPlanta 10 × 5 m · altura 3,2 mPara placas solaresAparcamiento debajoVer sus planos de montaje

Garaje de 2 coches de 6 × 6 m en 3d, con estructura de acero y panel sándwich

Modelo 3d garaje 6x6 un agua v4 estructura

Modelo 3DGaraje de 2 cochesPlanta 6 × 6 m · altura 2,9–3,4 mPuerta de 4,5 mPuerta peatonalUn aguaVer sus planos de montaje

Almacén desmontable de 8 × 6 m en 3d, con estructura de acero y uniones atornilladas

Modelo 3d almacen desmontable 8x6 v4 estructura

Modelo 3DAlmacén desmontablePlanta 8 × 6 m · altura 4,4 mDos aguasPuerta de 3 × 3 mVer sus planos de montaje

Bungalow · Planta 6 × 3 m · altura 3 m

Planos de montaje completos · 39 láminas, tal como los recibe el cliente con su estructura (versión sin medidas de obra): carátula, leyendas, uniones, replanteo, cada fase en planta, uniones y 3D, alzados y paneles.

Abrir en 3D Pedir este modelo por WhatsApp

1 / 390-00 · CarátulaPDF

Carátula de los planos de montaje: bungalow

Amplía con doble clic, Ctrl + rueda o pellizcando y arrastra para moverte. Con las flechas pasas de lámina.

Índice de planos 39 láminas

Carátula y leyendas
Replanteo
Fase 1 · Anillo inferior
Fase 2 · Pilares PB
Fase 3 · Anillo superior
Fase 4 · PB vigas
Fase 5 · Omegas forjado
Fase 6 · Correas cubierta
Fase 7 · Puertas y ventanas
Alzados
Paneles

Pérgola fotovoltaica · Planta 10 × 5 m · altura 3,2 m

Planos de montaje completos · 24 láminas, tal como los recibe el cliente con su estructura (versión sin medidas de obra): carátula, leyendas, uniones, replanteo, cada fase en planta, uniones y 3D, alzados y paneles.

Abrir en 3D Pedir este modelo por WhatsApp

1 / 240-00 · CarátulaPDF

Carátula de los planos de montaje: pérgola fotovoltaica

Amplía con doble clic, Ctrl + rueda o pellizcando y arrastra para moverte. Con las flechas pasas de lámina.

Índice de planos 24 láminas

Carátula y leyendas
Replanteo
Fase 1 · Pilares PB
Fase 2 · Anillo superior
Fase 3 · PB vigas
Fase 4 · Correas cubierta
Alzados

Garaje de 2 coches · Planta 6 × 6 m · altura 2,9–3,4 m

Planos de montaje completos · 40 láminas, tal como los recibe el cliente con su estructura (versión sin medidas de obra): carátula, leyendas, uniones, replanteo, cada fase en planta, uniones y 3D, alzados y paneles.

Abrir en 3D Pedir este modelo por WhatsApp

1 / 400-00 · CarátulaPDF

Carátula de los planos de montaje: garaje de 2 coches

Amplía con doble clic, Ctrl + rueda o pellizcando y arrastra para moverte. Con las flechas pasas de lámina.

Índice de planos 40 láminas

Carátula y leyendas
Replanteo
Fase 1 · Anillo inferior
Fase 2 · Pilares PB
Fase 3 · Anillo superior
Fase 4 · PB vigas
Fase 5 · Doble tubo
Fase 6 · Omegas cubierta
Fase 7 · Puertas y ventanas
Alzados
Paneles

Almacén desmontable · Planta 8 × 6 m · altura 4,4 m

Planos de montaje completos · 41 láminas, tal como los recibe el cliente con su estructura (versión sin medidas de obra): carátula, leyendas, uniones, replanteo, cada fase en planta, uniones y 3D, alzados y paneles.

Abrir en 3D Pedir este modelo por WhatsApp

1 / 410-00 · CarátulaPDF

Carátula de los planos de montaje: almacén desmontable

Amplía con doble clic, Ctrl + rueda o pellizcando y arrastra para moverte. Con las flechas pasas de lámina.

Índice de planos 41 láminas

Carátula y leyendas
Replanteo
Fase 1 · Anillo inferior
Fase 2 · Pilares PB
Fase 3 · Anillo superior
Fase 4 · PB vigas
Fase 5 · Cerchas
Fase 6 · Omegas cubierta
Fase 7 · Puertas y ventanas
Alzados
Paneles

Modelos tipo orientativos. Cada proyecto se dibuja a medida, con sus propios planos de montaje.

QUÉ PODEMOS ADAPTAR

Configuración de una estructura metálica personalizada

La solución final debe coordinar geometría, cargas, uso, apoyos y elementos secundarios. Perfiles, espesores, refuerzos y uniones definitivas se determinan según cálculo y proyecto.

Estructura metálica starmodul a dos aguas montada sobre una terraza

Dimensiones y geometría

Longitud, anchura, alturas, pendientes, módulos y disposición general de la estructura.

Estructura starmodul montada antes de la cubierta – otra vista

Apoyos y encuentros

Posición de pilares, vigas, esquinas, cruces, salidas de pared y otros nudos específicos.

Estructura metálica starmodul de parasol sobre la fachada de un edificio

Cubierta y cerramientos

Coordinación con paneles, fachadas, cubiertas, remates y elementos secundarios cuando forman parte del alcance.

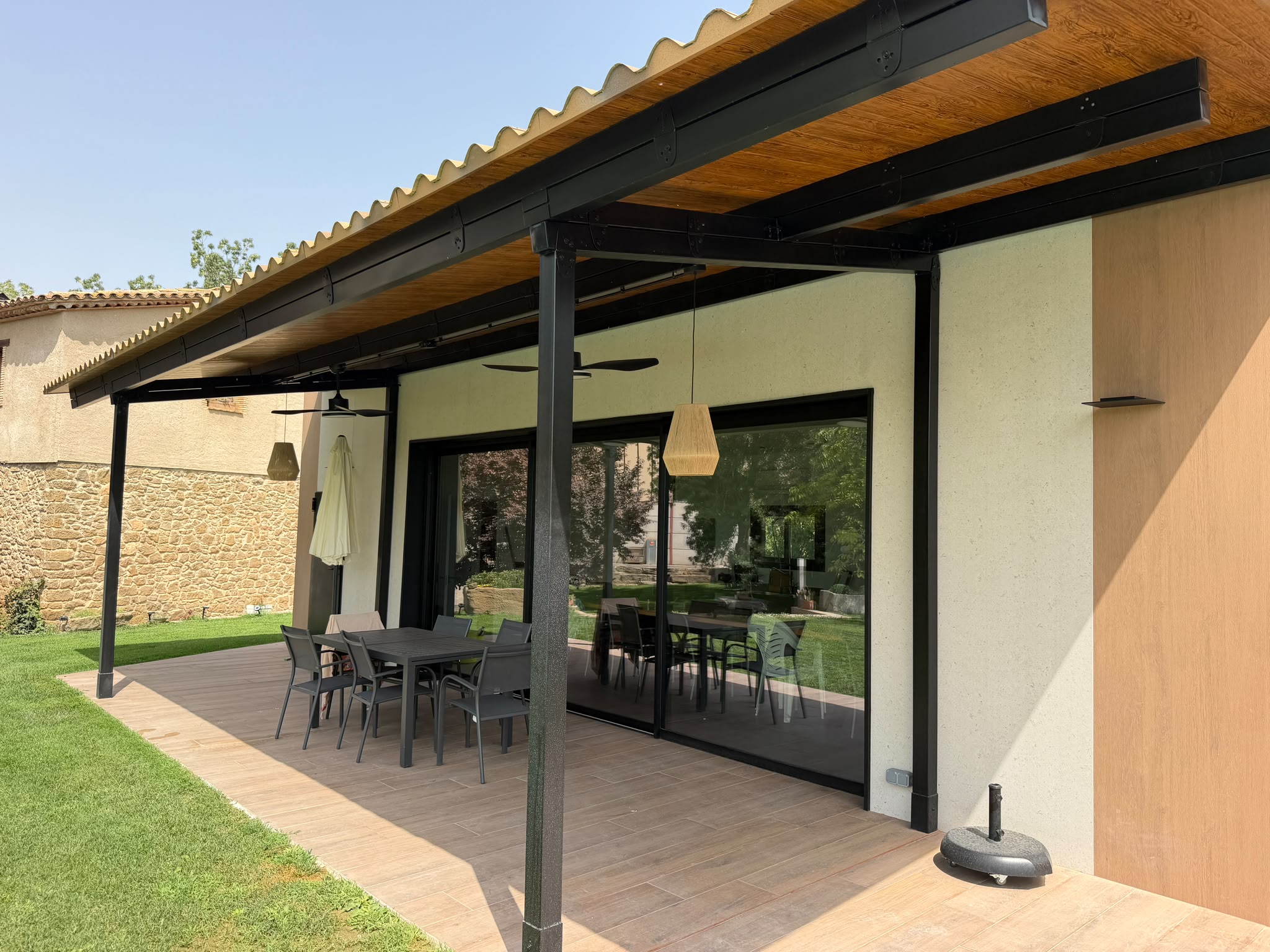

Porche adosado con estructura de tubo galvanizado starmodul y cubierta de panel – otra vista

Huecos y accesos

Preparación de zonas para puertas, portones, ventanas, pasos y otros elementos del proyecto.

Aulas terminadas con estructura interior starmodul

Ampliaciones futuras

Puede estudiarse una estructura modular preparada para crecer por fases cuando el cálculo y la configuración lo permiten.

Estructura desmontable de tubo starmodul antes del cerramiento

Preparación para montaje

Perfiles, uniones y documentación organizados para reducir improvisaciones durante el ensamblaje.

APLICACIONES

Soluciones a medida para diferentes usos

El sistema puede estudiarse para proyectos residenciales, industriales, comerciales y estructuras auxiliares.

PORCHES Y CUBIERTAS

Cobertizos, porches y marquesinas a medida

Soluciones para crear espacios cubiertos adaptando la estructura a la fachada existente, al espacio disponible y a la pendiente necesaria para la cubierta.

Porches adosados o independientes.
Cubiertas a una o dos pendientes.
Garajes, marquesinas y zonas exteriores.
Integración con diferentes soluciones de cerramiento.

AMPLIACIONES Y ESTRUCTURAS AUXILIARES

Estructuras para ampliar espacios existentes

La modularidad del sistema facilita estudiar anexos, ampliaciones y estructuras auxiliares cuando pueden coordinarse correctamente con la construcción existente.

Ampliaciones de edificios y zonas productivas.
Estructuras auxiliares para instalaciones.
Módulos anexos y nuevas crujías.
Compatibilidad siempre condicionada por proyecto y cálculo.

COMERCIAL Y EVENTOS

Stands y estructuras comerciales

Las estructuras desmontables y atornilladas pueden resultar útiles en proyectos comerciales o temporales donde se valore el transporte, el montaje y la posibilidad de modificar la configuración.

Stands y espacios expositivos.
Estructuras para equipamientos comerciales.
Soluciones desmontables o reubicables.
Geometrías personalizadas según imagen y uso.

MÓDULOS Y PROYECTOS ESPECIALES

Estructuras modulares para necesidades específicas

Cuando una solución estándar no encaja, puede plantearse una estructura específica con módulos, pórticos o geometrías adaptadas al uso previsto.

Módulos y bungalows.
Casetas y pequeños edificios auxiliares.
Soportes e instalaciones técnicas.
Proyectos especiales definidos caso por caso.

SISTEMA CONSTRUCTIVO

Cómo se define una estructura metálica StarModul a medida

Pabellón desmontable con estructura starmodul para un evento en un circuito – vista general

1 · Geometría

Se parte de medidas, uso, ubicación, alturas, pendientes, apoyos y condicionantes de la obra.

Estructura starmodul montada antes de la cubierta

2 · Cálculo estructural

La configuración definitiva de perfiles, espesores, refuerzos y apoyos debe verificarse estructuralmente.

Estructura interior starmodul para aulas dentro de un edificio existente

3 · Uniones StarModul

Los nudos compatibles se resuelven mediante conexiones mecánicas y tornillería del sistema.

Montaje de los pórticos ipe atornillados de una nave en torre-serona (lleida) – otra vista

4 · Preparación y montaje

Los componentes pueden prepararse e identificarse para facilitar el replanteo y el ensamblaje en obra.

Perfiles estructurales

StarModul trabaja con perfiles tubulares de acero en distintas secciones. La sección y el espesor deben seleccionarse específicamente para cada estructura; en determinados proyectos se utilizan perfiles SHS 100 × 100 mm, entre otras configuraciones compatibles.

Uniones y tornillería

Las conexiones StarModul permiten ensamblar perfiles mediante tornillería y piezas específicas para diferentes tipos de encuentro. La selección de la unión debe corresponder a la geometría y a las comprobaciones estructurales del proyecto.

ALCANCE DEL SUMINISTRO

Qué puede incluir una estructura a medida

El alcance puede adaptarse desde el suministro de componentes hasta una solución más completa, según el tipo de proyecto y la zona.

Estructura metálica preparada según proyecto.
Uniones StarModul y tornillería correspondiente.
Perfiles cortados, mecanizados e identificados cuando se contrata esta preparación.
Planos, referencias y documentación de montaje según alcance.
Cerramientos, cubiertas u otros componentes cuando estén incluidos en la propuesta.
Montaje o asistencia técnica cuando el proyecto y la ubicación lo permitan.

PROYECTOS Y APLICACIONES

Ejemplos de estructuras metálicas a medida

Algunas estructuras metálicas a medida montadas con el sistema StarModul: viviendas, porches, naves, ampliaciones y estructuras auxiliares.

PRECIO

¿Cuánto cuesta una estructura metálica a medida?

No hay un precio por metro cuadrado único: cada estructura se calcula para su uso y su ubicación. Muchos la llaman estructura de hierro, pero StarModul trabaja con tubo de acero galvanizado, que no necesita pintura y aguanta al exterior.

Para estructuras pequeñas tienes kits con precio en la tienda y piezas sueltas por unidad. Para el resto, el configurador 3D te da una valoración orientativa y nosotros el presupuesto definitivo.

Ver kits con precio 973 228 164

Estos son los factores que más pesan en el presupuesto:

Las dimensiones, las alturas y las pendientes.
La sección y el espesor del tubo (2,5×2,5, 5×5, 10×5 o 10×10 cm), que salen del cálculo.
El número y el tipo de uniones atornilladas.
Los cerramientos, la cubierta y los remates, si los incluimos.
El transporte, el montaje y la documentación técnica.

Diseña una primera estructura metálica onlineEl configurador 3D permite definir una geometría inicial y obtener información orientativa sobre uniones, tubos y componentes antes de continuar con la definición técnica.

Abrir configurador 3D

EJEMPLOS REALES

Fotos de obras reales con StarModul

Fotos de obras montadas con el sistema de uniones atornilladas StarModul. Pulsa en una foto para verla en grande.

Estructura interior starmodul para aulas dentro de un edificio existente en barcelona – vista general — Estructura interior · Barcelona

Estructura interior starmodul para aulas dentro de un edificio existente en barcelona – otra vista — Estructura interior · Barcelona

Estructuras de tubo starmodul para mobiliario a medida en cambrils (tarragona) — Mobiliario a medida · Cambrils

Leñero con estructura de tubo starmodul — Leñero

Cerramiento de lamas de madera sobre estructura starmodul – vista general — Cerramiento de madera

Cerramiento de lamas de madera sobre estructura starmodul – otra vista — Cerramiento de madera

Cubierta de pista de pádel con estructura starmodul en castelldans (lleida) – vista general — Cubierta de pádel · Castelldans

Cubierta de pista de pádel con estructura starmodul en castelldans (lleida) – otra vista — Cubierta de pádel · Castelldans

Fachada rehabilitada con subestructura metálica starmodul en torrefarrera (lleida) — Rehabilitación de fachada · Torrefarrera

Caseta de vestuarios con estructura starmodul y panel en alcover (tarragona) — Caseta de vestuarios · Alcover

Perreras con estructura metálica starmodul y panel sándwich – vista general — Perreras

Perreras con estructura metálica starmodul y panel sándwich – otra vista — Perreras

Interior de cabina de pintura con estructura starmodul y panel sándwich – vista general — Cabina de pintura

Interior de cabina de pintura con estructura starmodul y panel sándwich – otra vista — Cabina de pintura

Cerramiento de lamas de madera sobre estructura starmodul – detalle — Cerramiento de madera

Cerramiento de lamas de madera sobre estructura starmodul – vista 4 — Cerramiento de madera

Porche adosado con estructura de tubo galvanizado starmodul y cubierta de panel – vista 4

PREGUNTAS FRECUENTES

Preguntas sobre las estructuras metálicas a medida

¿Qué es una estructura metálica a medida?

Es una estructura diseñada para una geometría, uso y emplazamiento concretos. Dimensiones, perfiles, apoyos, refuerzos y conexiones se definen en función de las necesidades del proyecto y de las comprobaciones estructurales.

¿Las estructuras StarModul se montan sin soldadura?

Los nudos compatibles con el sistema StarModul se resuelven mediante conexiones mecánicas y tornillería, evitando soldar esos encuentros durante el montaje. El proyecto completo puede incluir otros elementos o soluciones que deban definirse específicamente.

¿Qué tipos de estructuras pueden hacerse a medida?

Pueden estudiarse porches, cubiertas, marquesinas, ampliaciones, módulos, casetas, stands, estructuras comerciales, soportes y otras soluciones compatibles con la geometría y capacidad del sistema.

¿Puedo configurar yo mismo una estructura?

El configurador 3D StarModul permite preparar una primera geometría y obtener un listado y valoración orientativos de componentes. La solución definitiva debe revisarse y dimensionarse según el proyecto.

¿Qué información necesitáis para valorar un proyecto a medida?

Es útil disponer de medidas aproximadas, ubicación, uso previsto, alturas, tipo de cubierta y, si existen, croquis, planos o documentación técnica. Estos datos permiten estudiar con mayor precisión la solución.
