SUPORTS PER A INSTAL·LACIONS FOTOVOLTAIQUES
Estructures metàl·liques per a panells solars
Dissenyem estructures metàl·liques per a panells solars amb perfils d'acer i unions cargolades StarModul. Cada suport s'adapta al nombre i el format dels mòduls, la inclinació, la implantació, les càrregues i les condicions de l'emplaçament.
SISTEMA STARMODUL
Suports solars amb estructura metàl·lica cargolada
El sistema StarModul permet configurar bastidors, pòrtics i subestructures mitjançant perfils preparats i connexions mecàniques. La geometria es defineix per sostenir els panells i transmetre correctament les accions als suports.
- Perfils, gruixos i reforços definits mitjançant càlcul.
- Unions cargolades als nusos compatibles.
- Adaptació a files, dimensions i inclinació dels panells.
- Coordinació amb ancoratges, fonamentació i sistema fotovoltaic.
AVANTATGES
Avantatges de les estructures StarModul per a plaques solars
Muntatge cargolat
Els nusos compatibles s’acoblen amb cargols, reduint operacions de soldadura durant el muntatge.
Geometria adaptable
Alçades, llums, separació entre files i arracades s’ajusten a la configuració fotovoltaica.
Càlcul per projecte
L’estructura es dimensiona segons l’emplaçament, la geometria i les accions de vent, neu i manteniment.
Preparació prèvia

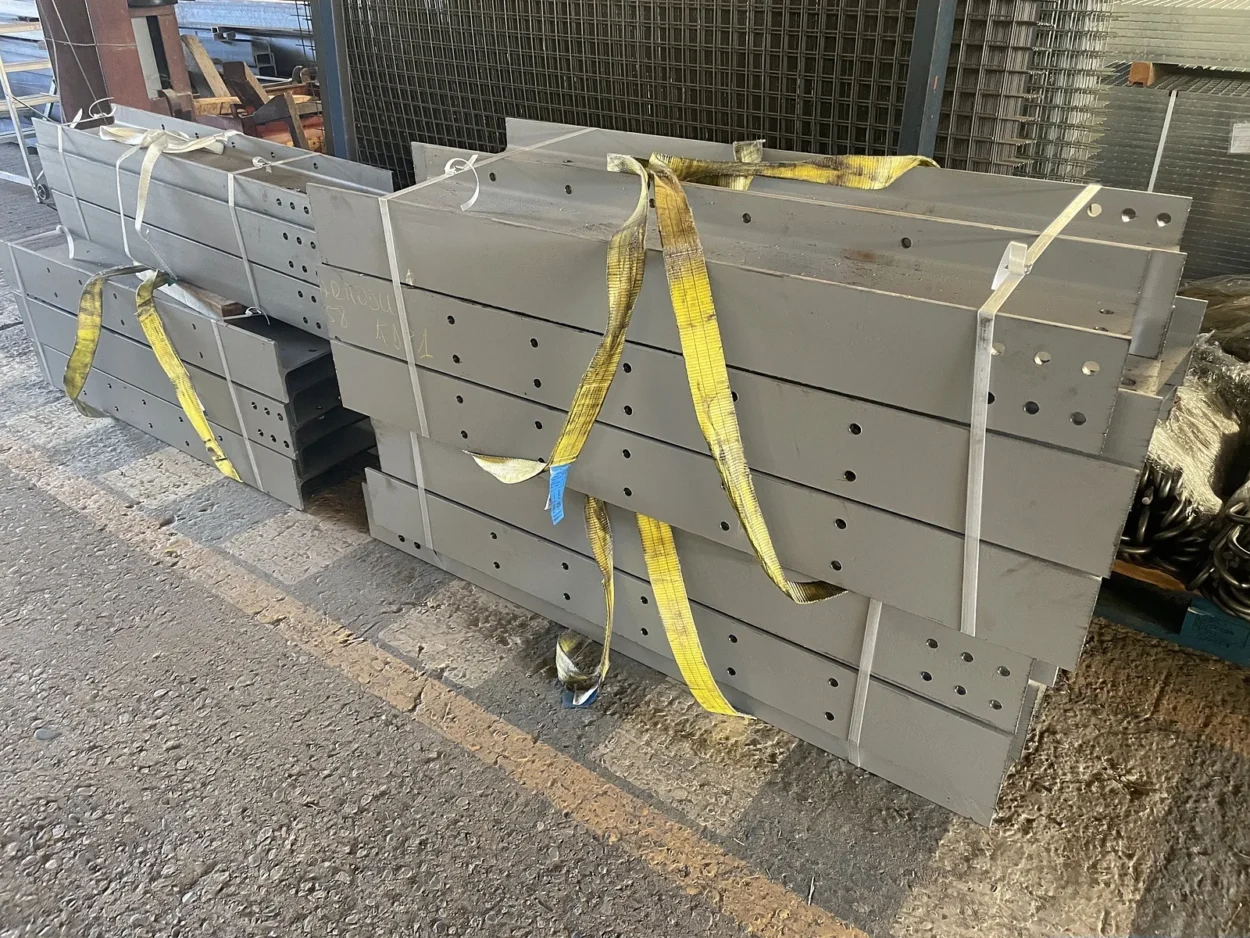

Els perfils i els components es poden preparar i identificar abans d’arribar a l’obra.
Ús exterior
La protecció de l‟acer s‟especifica segons l‟exposició ambiental i la durabilitat requerida.
Solució a mida
Suports per a terreny, marquesines solars i estructures auxiliars adaptades a cada instal·lació.
APLICACIONS
Estructures per a instal·lacions fotovoltaiques de diferents formats
Les estructures de suport es poden plantejar per a autoconsum, instal·lacions industrials, aparcaments solars o projectes sobre terreny. La solució definitiva es coordina amb el disseny fotovoltaic i el projecte estructural.
INSTAL·LACIONS SOBRE TERRENY
Estructures per a panells solars sobre terra
Per a instal·lacions sobre terreny es poden configurar files de suports amb l’alçada, la separació i la inclinació definides pel projecte. L’estructura transmet les càrregues a fonaments o ancoratges calculats per a l’emplaçament.
- Distribució per files o conjunts modulars.
- Inclinació coordinada amb lestudi solar.
- Espais previstos per a muntatge i manteniment.
- Ancoratges i suports definits segons terreny i càrregues.

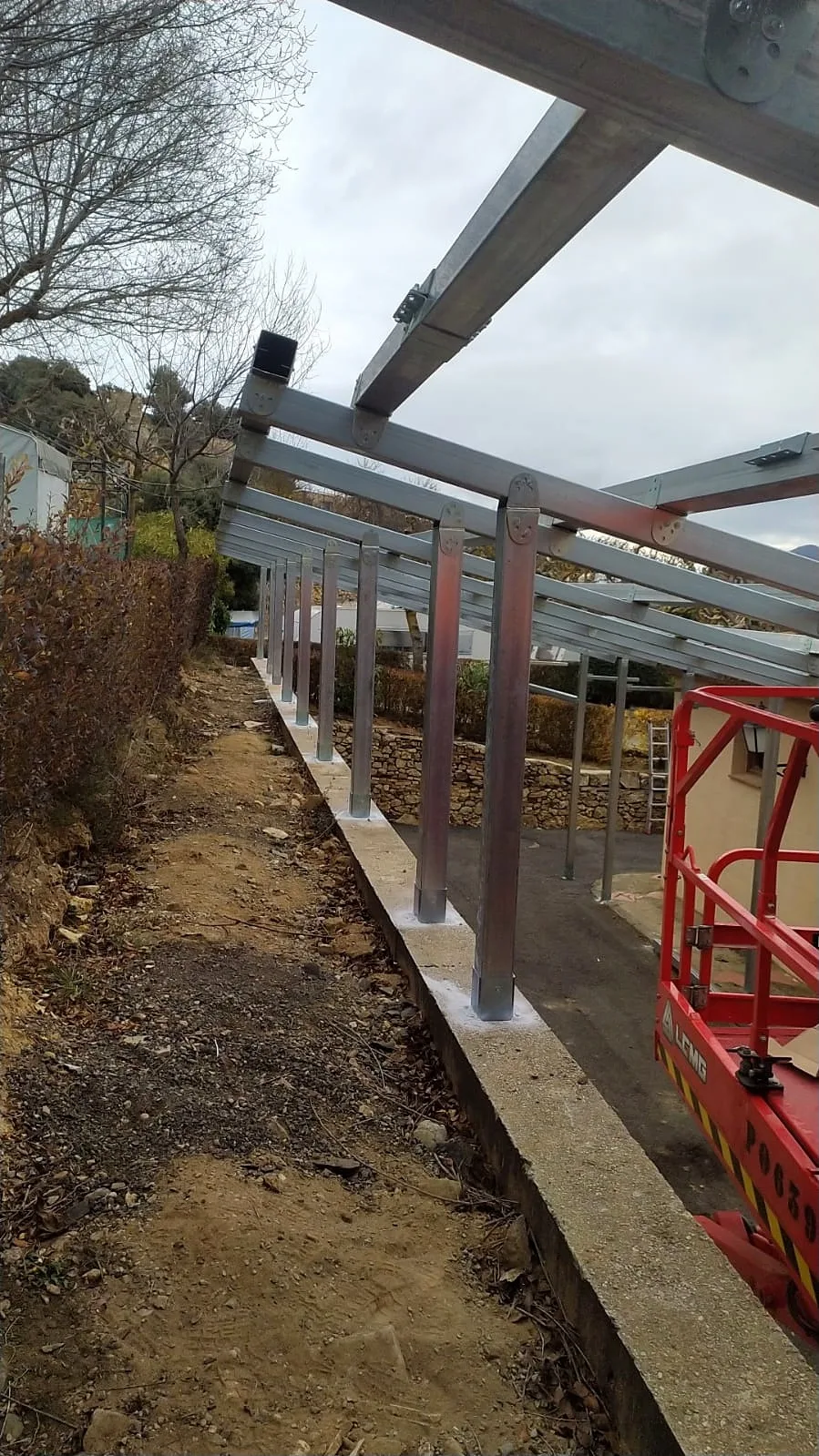

MARQUESINES FOTOVOLTAIQUES

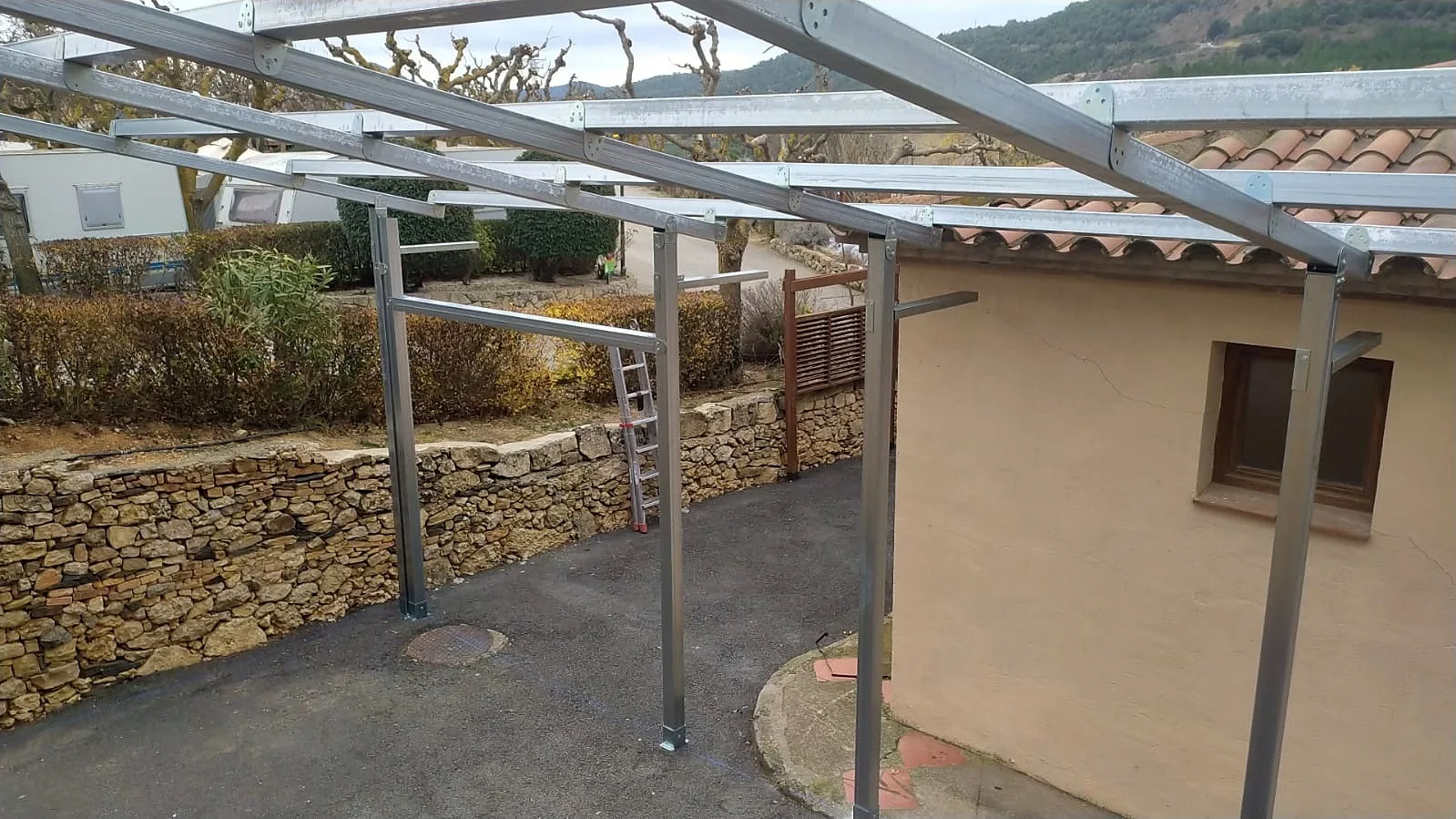

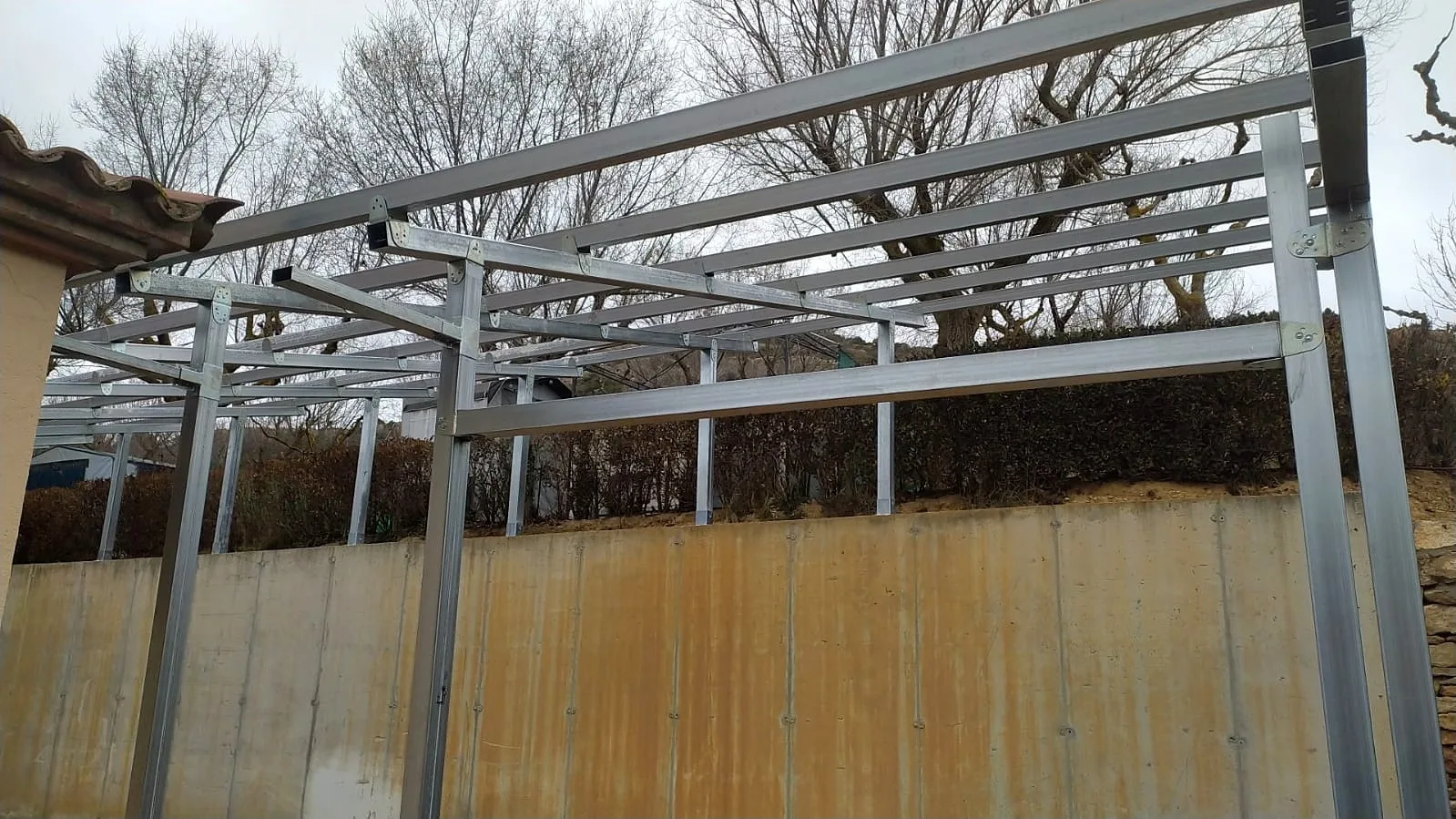

Aparcaments i marquesines amb panells solars
Una marquesina fotovoltaica aprofita la coberta per produir energia i alhora protegir vehicles o zones de pas. El disseny ha de coordinar gàlibs, pilars, evacuació daigua i disposició dels mòduls.
- Aparcaments d´empreses i comerços.
- Marquesines per a habitatges i comunitats.
- Espais de càrrega per a vehicles elèctrics.
- Solucions duna o diverses places.

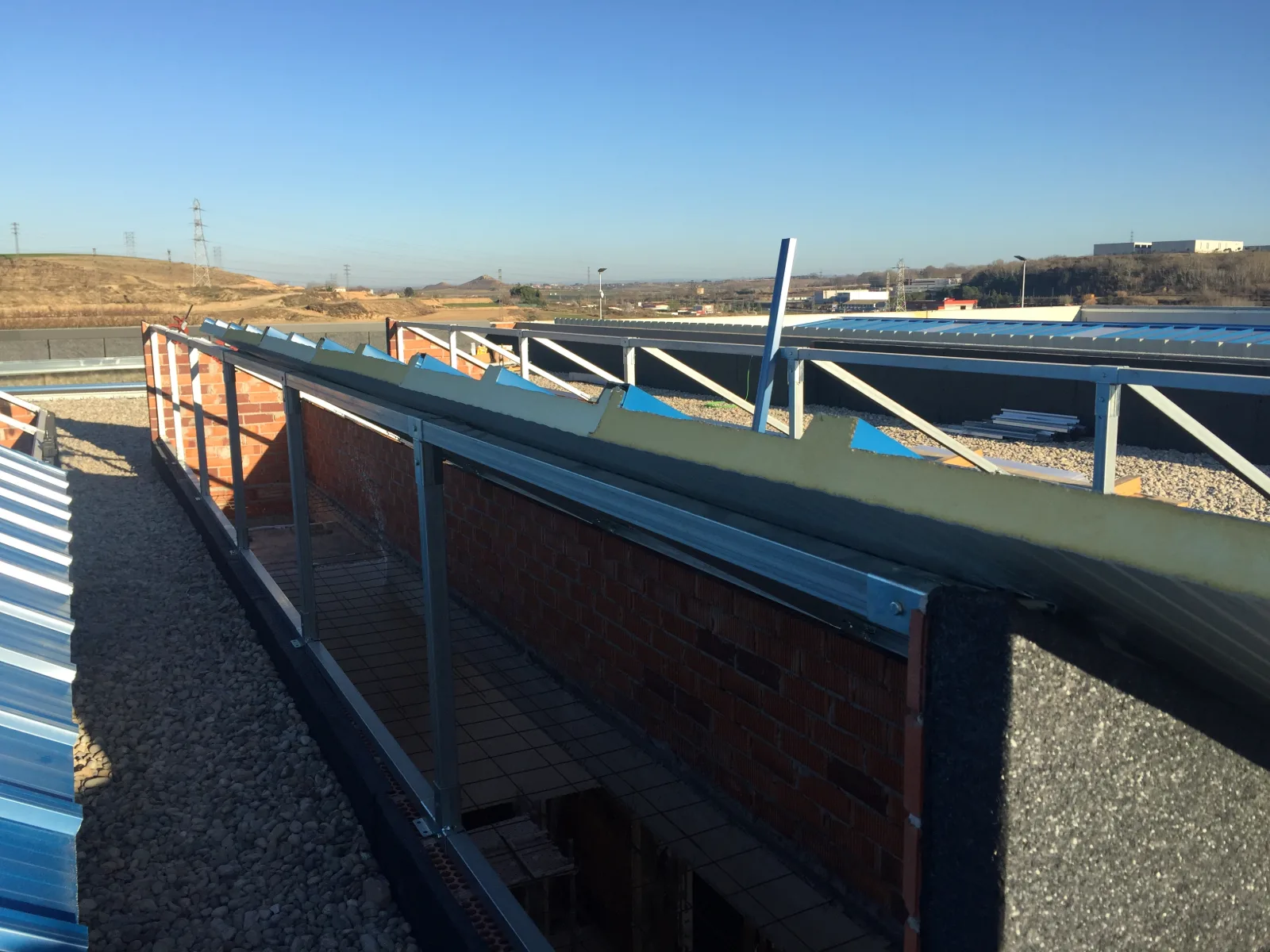

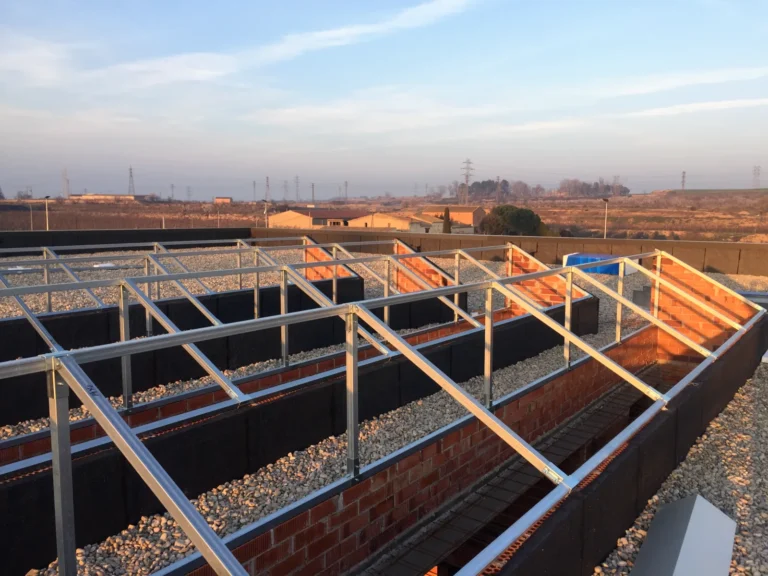

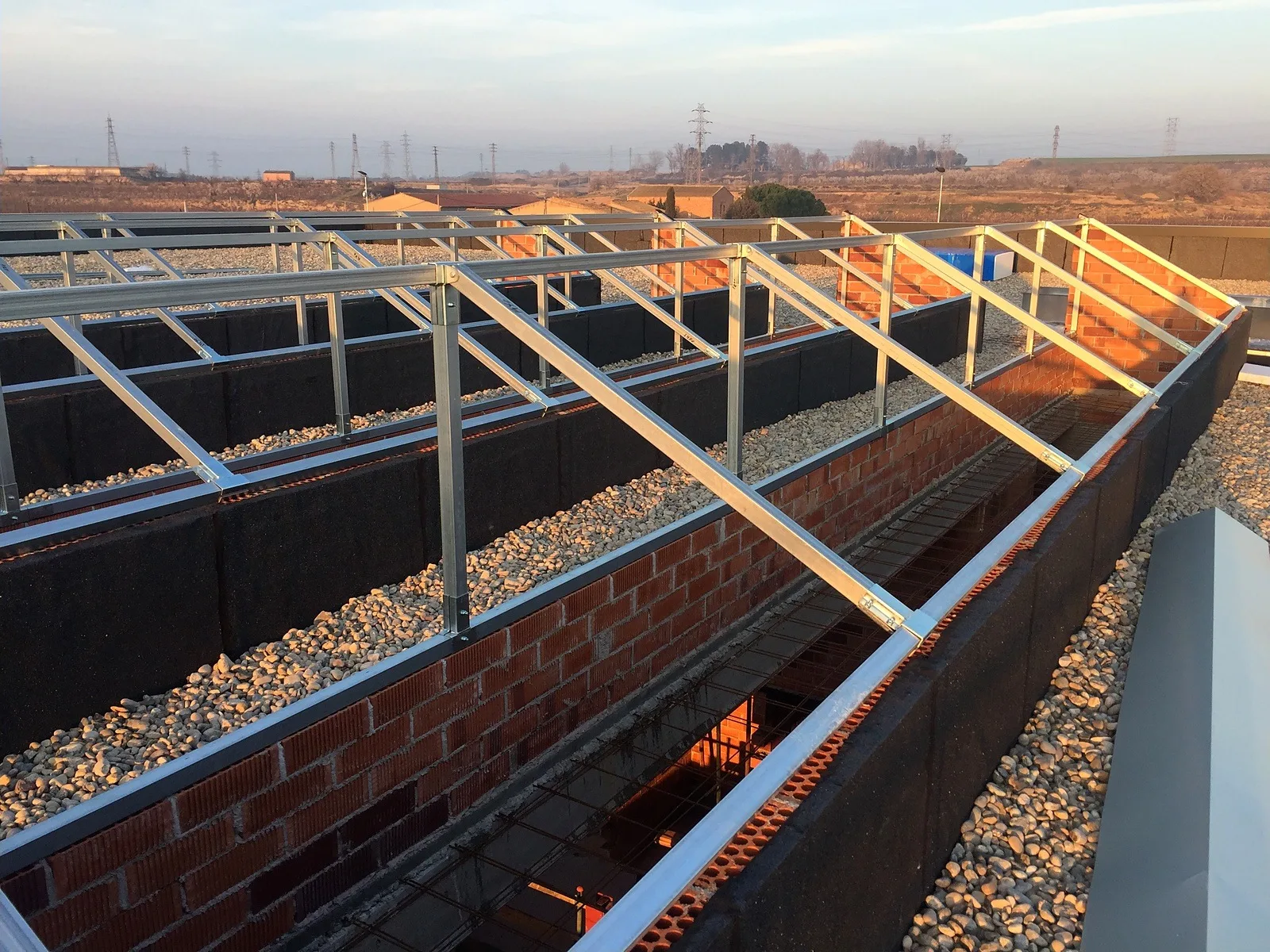

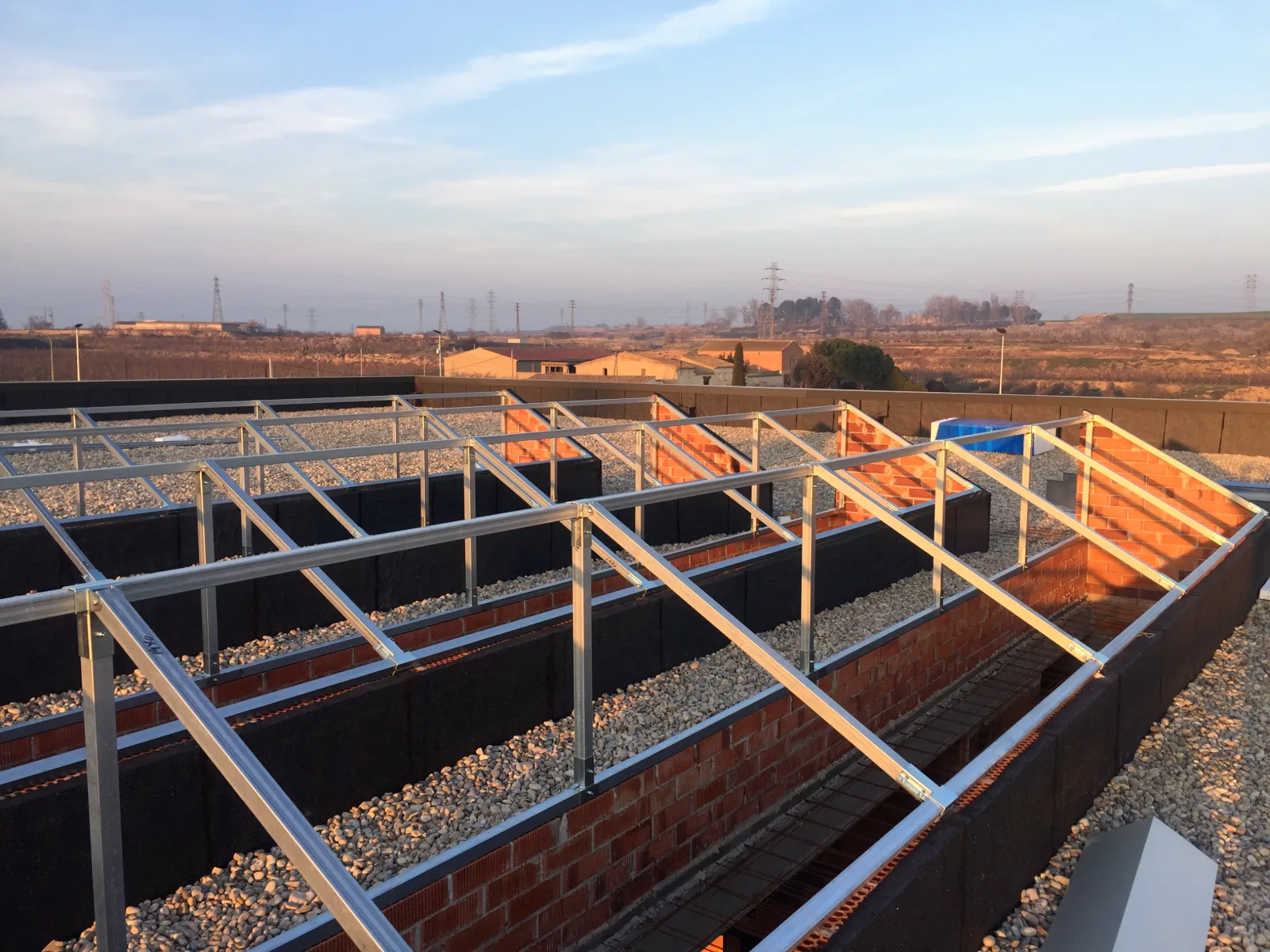

COBERTES I ESTRUCTURES AUXILIARS

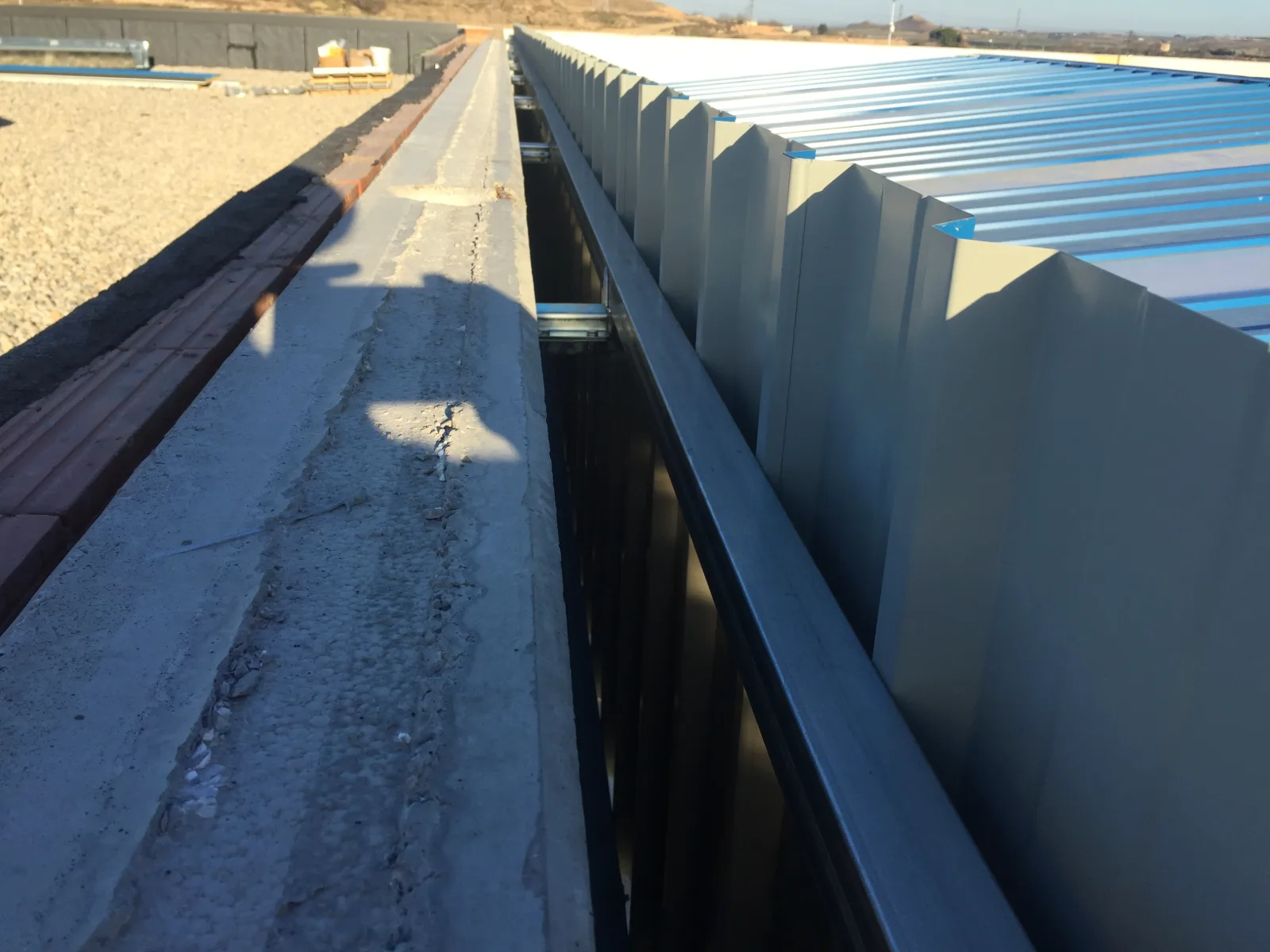

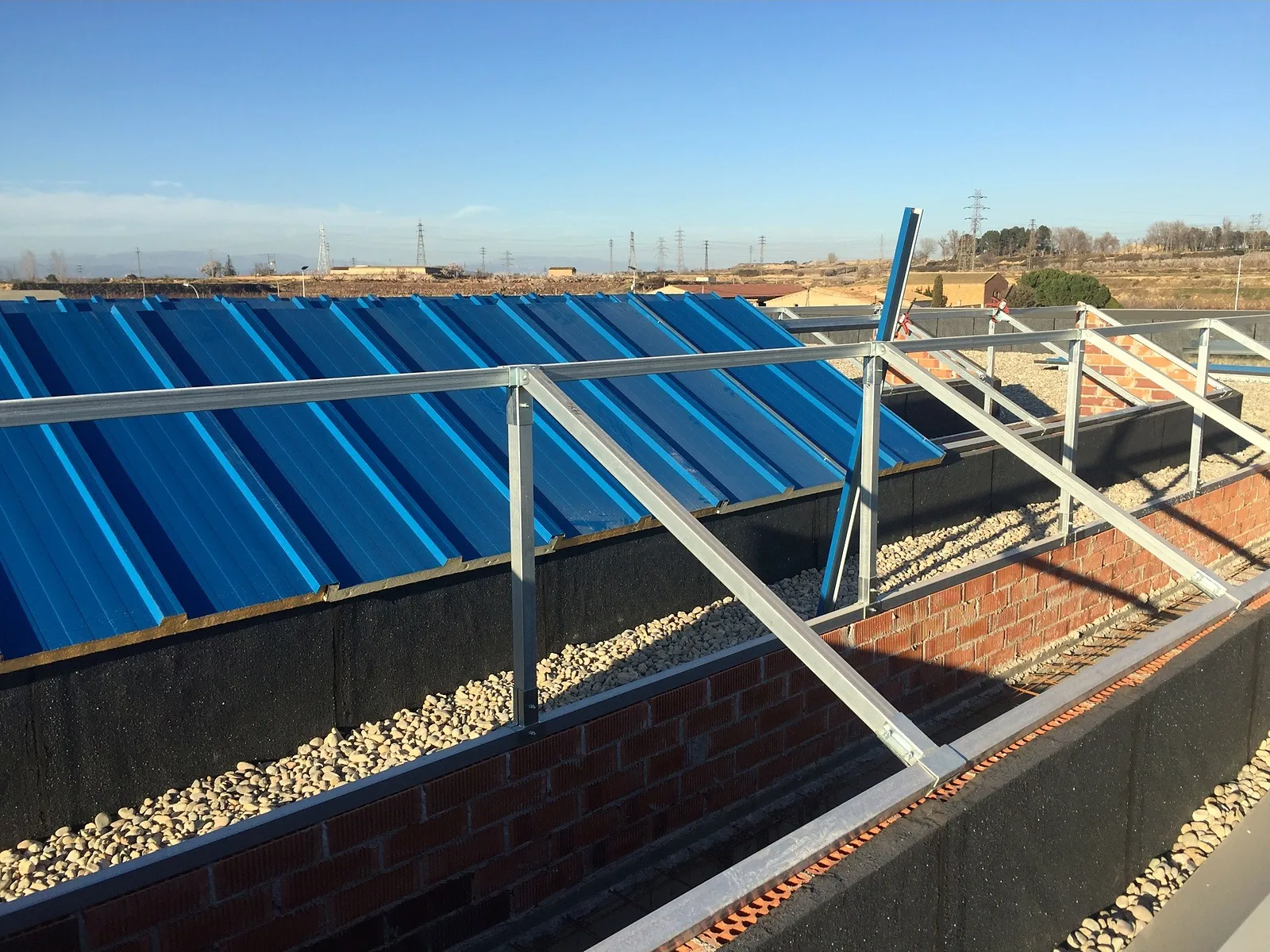

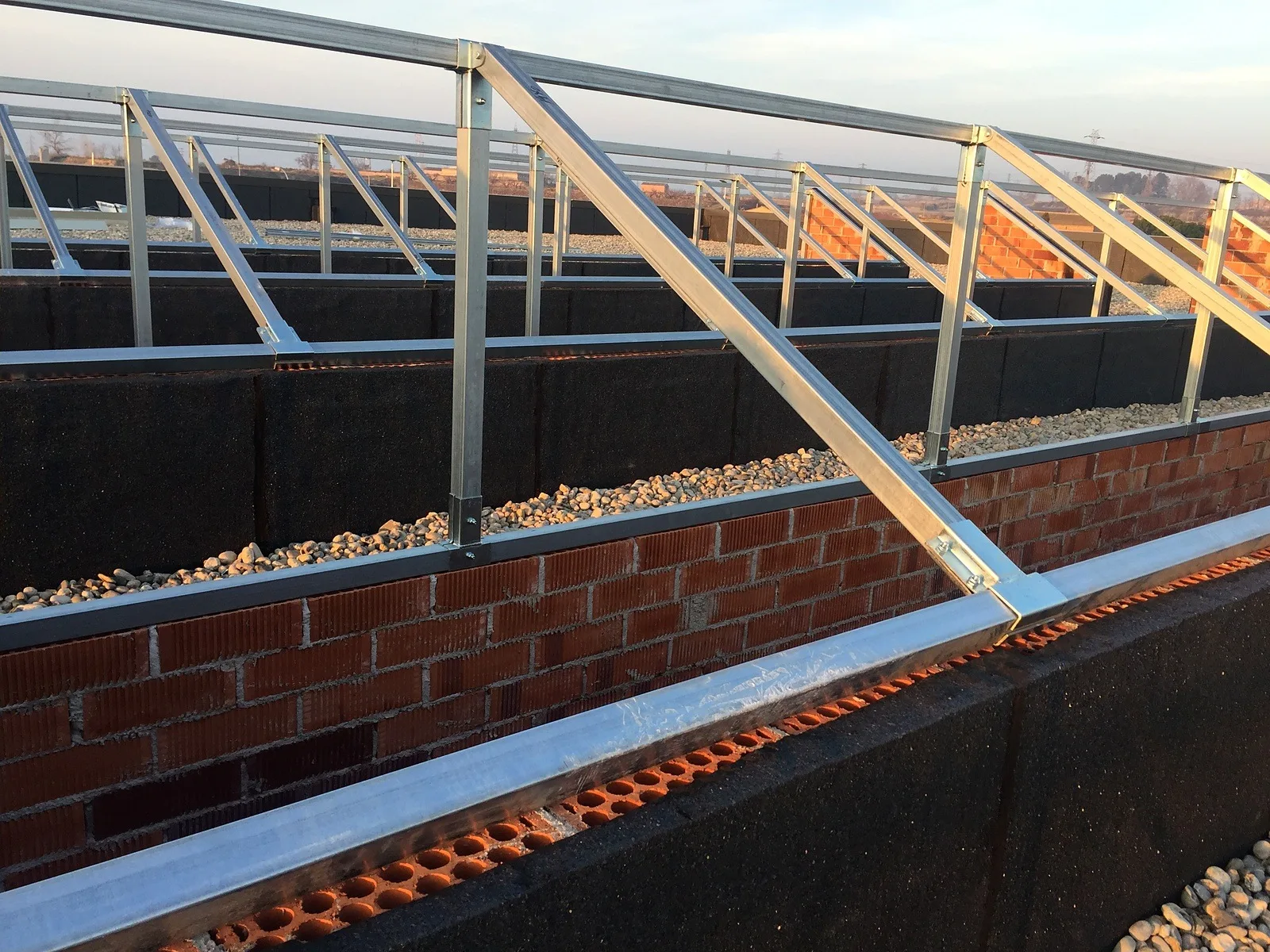

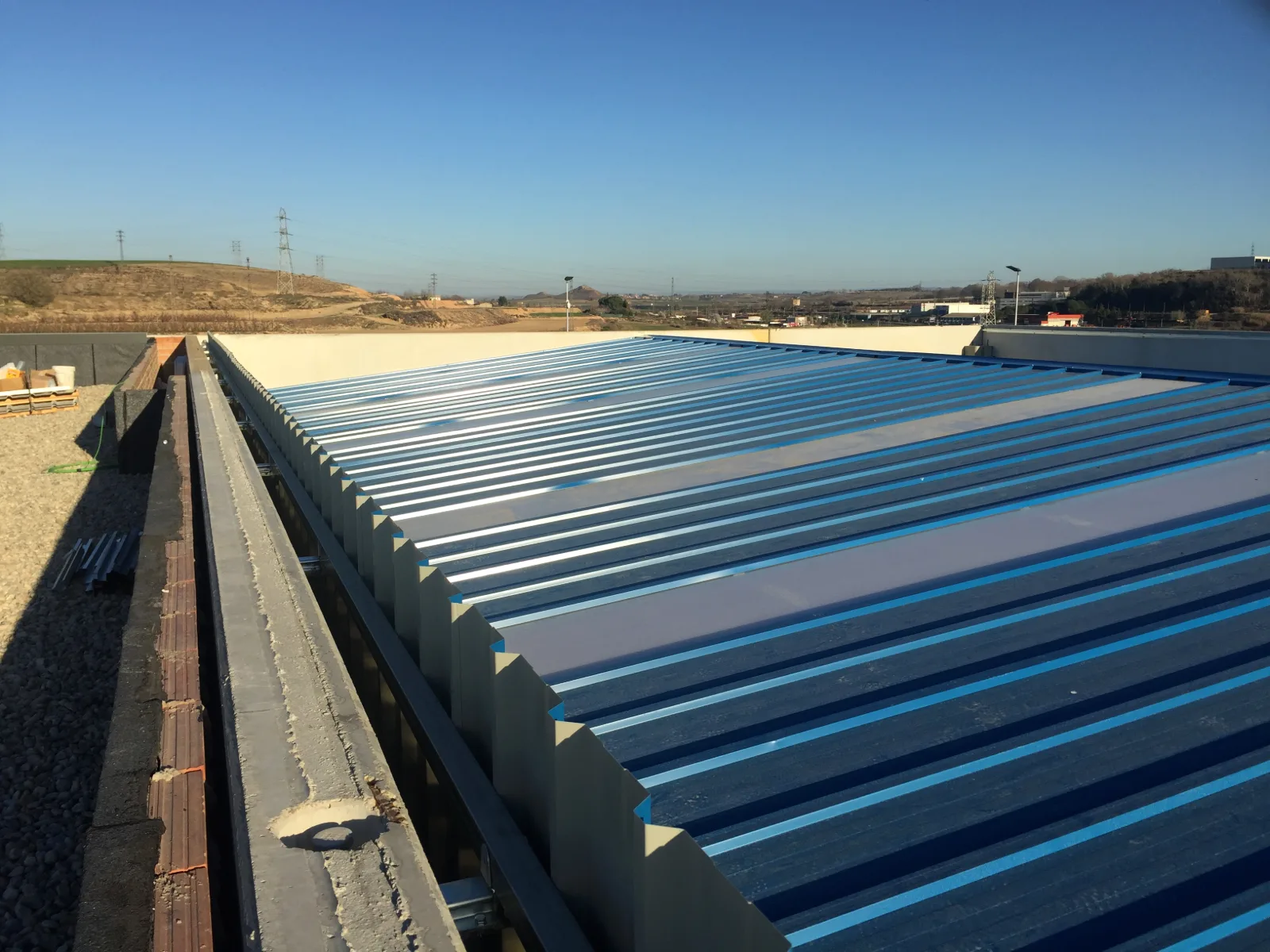

Suports fotovoltaics per a cobertes i espais industrials
També es poden estudiar subestructures o pòrtics auxiliars per col·locar panells a cobertes, patis o instal·lacions industrials. Abans d’intervenir sobre un edifici existent cal comprovar-ne la capacitat resistent i el sistema de fixació.
- Subestructures elevades o inclinades.
- Ampliacions dinstal·lacions existents.
- Suports independents al costat d’edificis.
- Integració condicionada a la revisió de lestructura existent.
CONFIGURACIÓ DE L’ESTRUCTURA
Què defineix una estructura metàl·lica per a panells solars
1 · Implantació
Número, format i distribució dels mòduls fotovoltaics previstos.
2 · Geometria
Inclinació, orientació, alçades, llums i separació necessària entre files.
3 · Estructura
Perfils, gruixos, reforços i unions definits mitjançant càlcul estructural.
4 · Suports
Ancoratges o fonaments coordinats amb el terreny, la coberta o la base existent.
CÀLCUL, ANCORATGES I DURABILITAT
Una solució definida segons càrregues i emplaçament
L’estabilitat no depèn només del pes dels panells. El càlcul ha de considerar vent, succió, neu, manteniment, geometria i forma de suport. Per això, no cal triar una fonamentació o un ancoratge estàndard sense revisar les condicions reals del projecte.
- Accions de vent, neu i càrregues de manteniment.
- Característiques del terreny o de lestructura existent.
- Fixacions, plaques base i fonamentacions necessàries.
- Protecció davant de corrosió segons l’ambient d’exposició.
COM TREBALLEM
Del disseny fotovoltaic al muntatge de lestructura
1 · Dades inicials
Ubicació, plànol, nombre de panells, mides, orientació i tipus d’instal·lació.
2 · Projecte i càlcul
Es defineixen geometria, perfils, suports, reforços i unions necessàries.
3 · Preparació
Els components es preparen, mecanitzen i identifiquen d’acord amb la documentació.
4 · Muntatge
L’estructura es replanteja, ensambla i coordina amb la col·locació dels panells.
PROJECTES
Estructures StarModul per a instal·lacions solars
Exemples de suports, bastidors i estructures metàl·liques per a diferents configuracions fotovoltaiques.
CONFIGURADOR 3D
Defineix una primera geometria estructural en línia
Fes servir el configurador 3D StarModul per plantejar una geometria inicial i obtenir informació orientativa sobre perfils i unions. La configuració s’ha de revisar i dimensionar per a les càrregues reals del projecte.
PREU
Quant costa una estructura per a plaques solars?
Cada estructura solar es calcula per als seus panells i el seu emplaçament. StarModul la resol amb tub d'acer galvanitzat i unions cargolades, sense soldar a l'obra, tant sobre terra com en pèrgoles solars i marquesines d'aparcament.
Els panells i la instal·lació elèctrica no formen part de l'estructura. Amb el configurador 3D tens una primera valoració orientativa i, amb les teves dades, et preparem el pressupost.
El que més influeix en el pressupost:
- El nombre i la mida dels panells, i com es distribueixen.
- La inclinació i l’orientació.
- L’alçada lliure: sobre terra, pèrgola solar o marquesina per a cotxes.
- Les càrregues de vent i neu.
- El tipus de suport: sabates, plaques d’ancoratge o coberta existent.

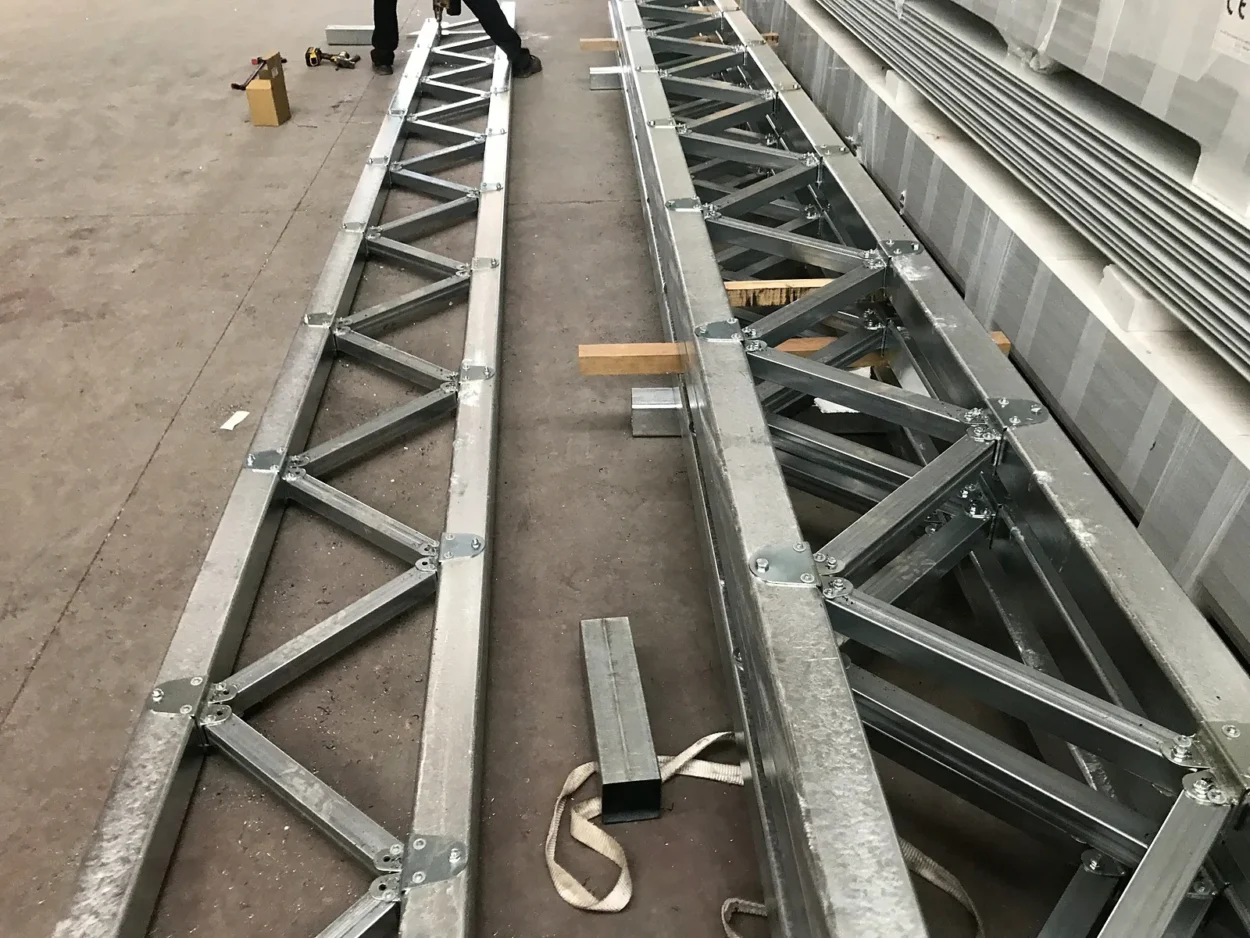

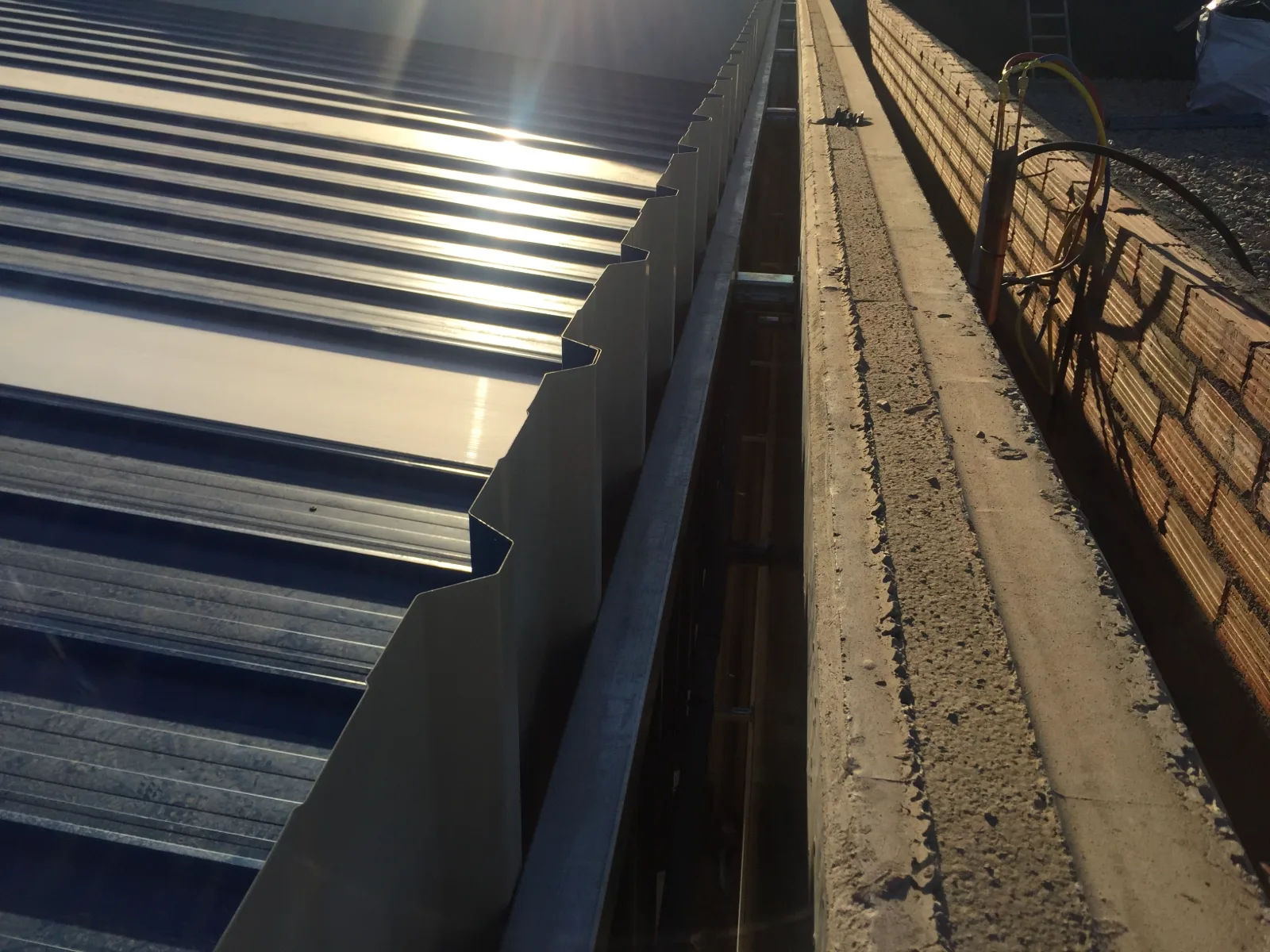

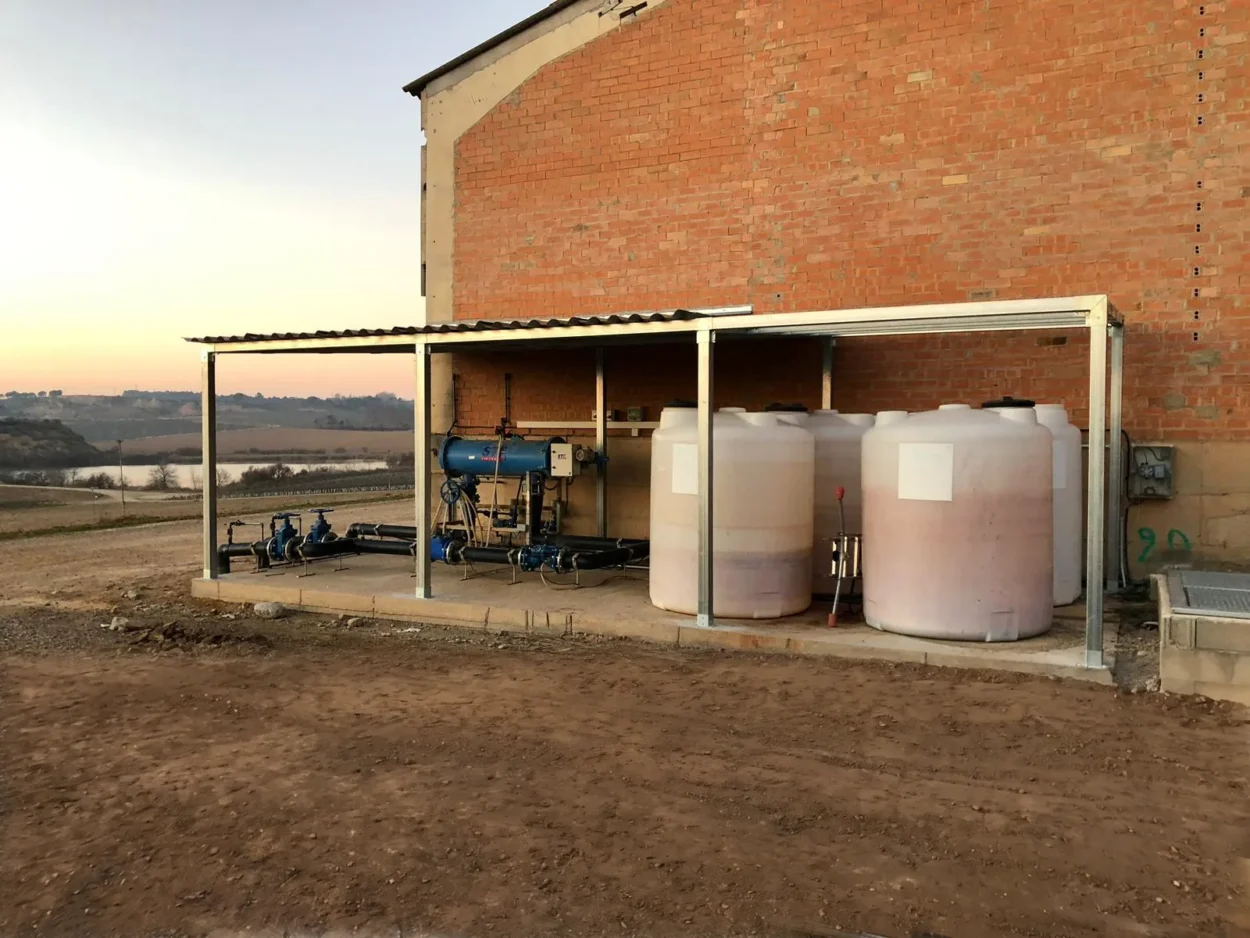

EXEMPLES REALS

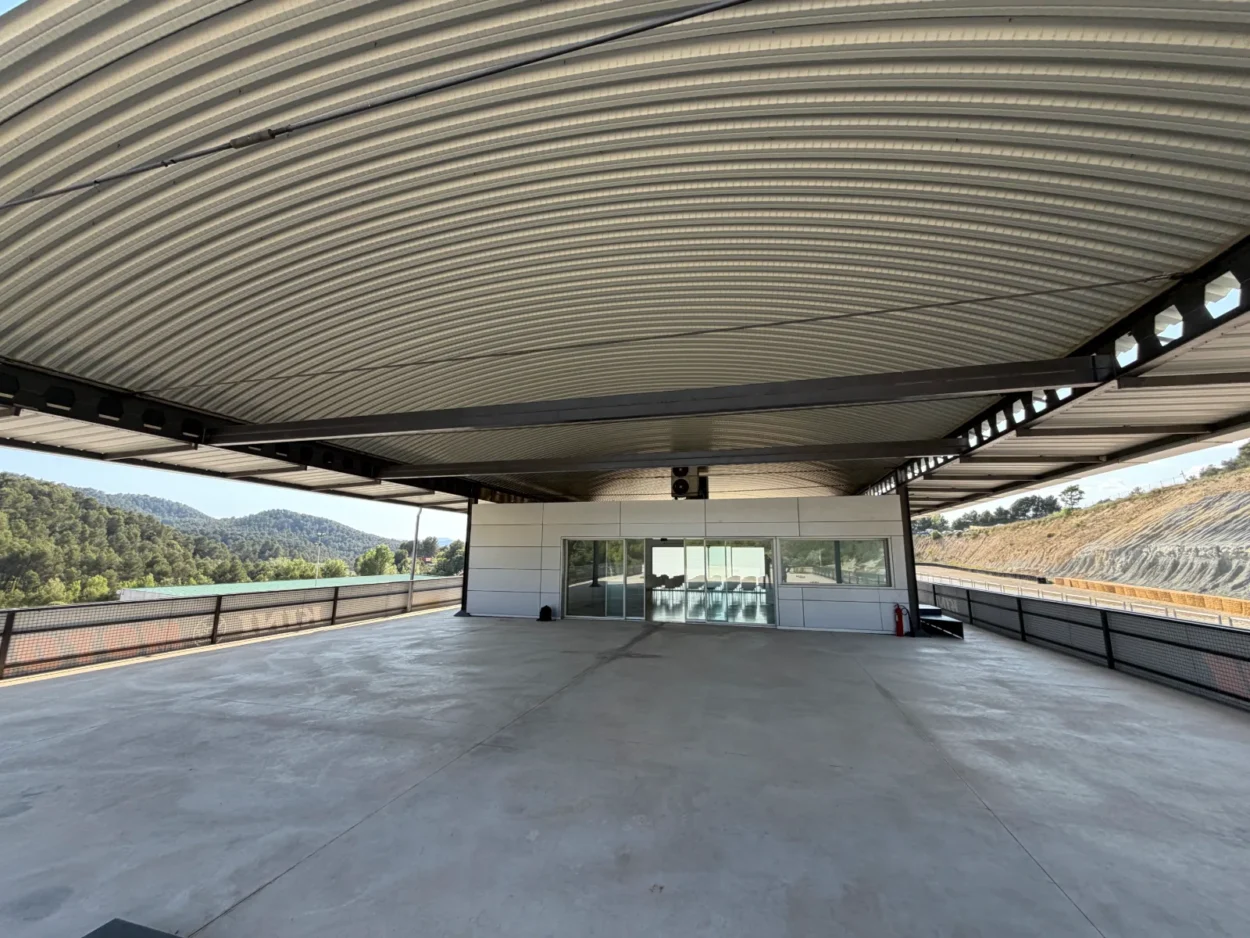

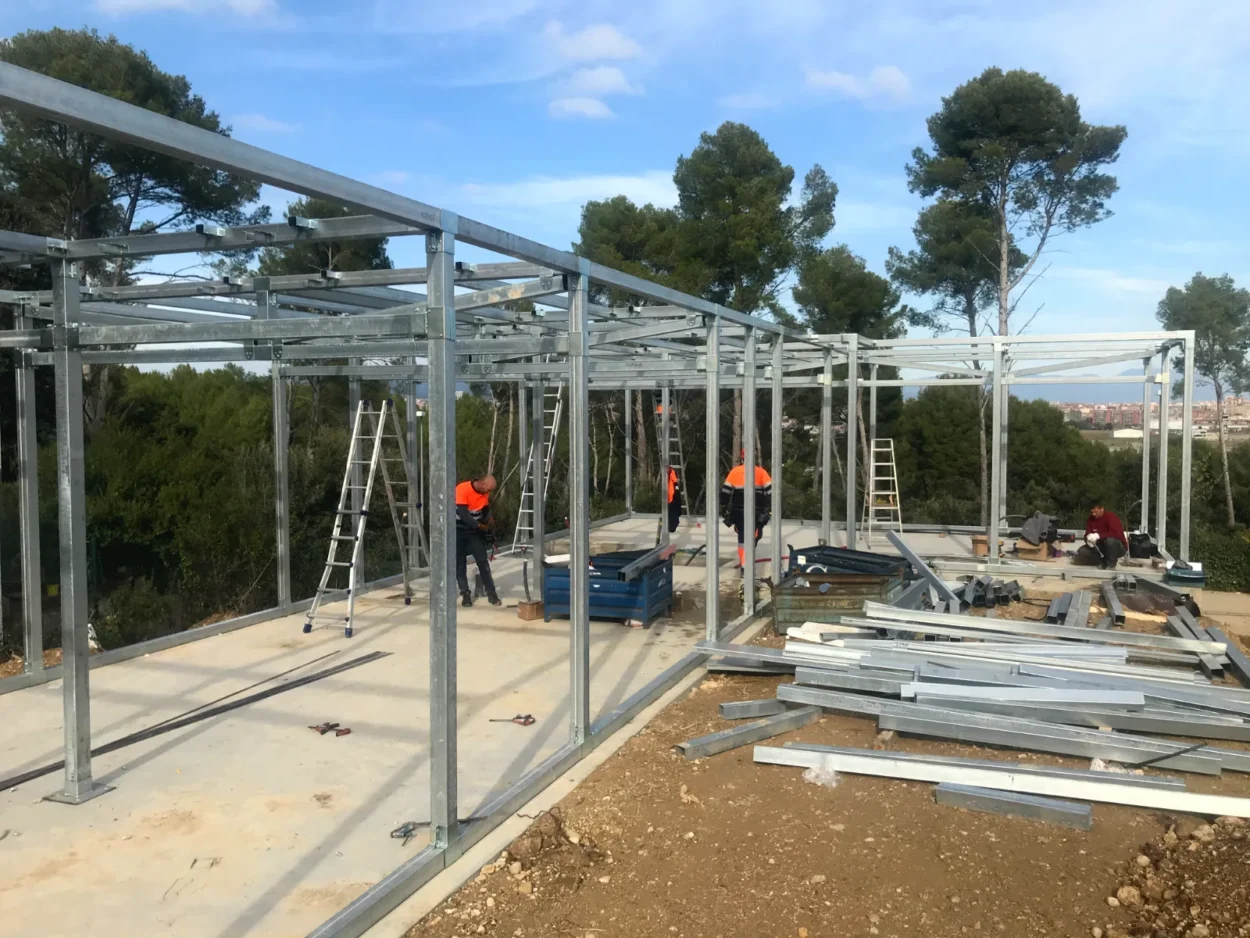

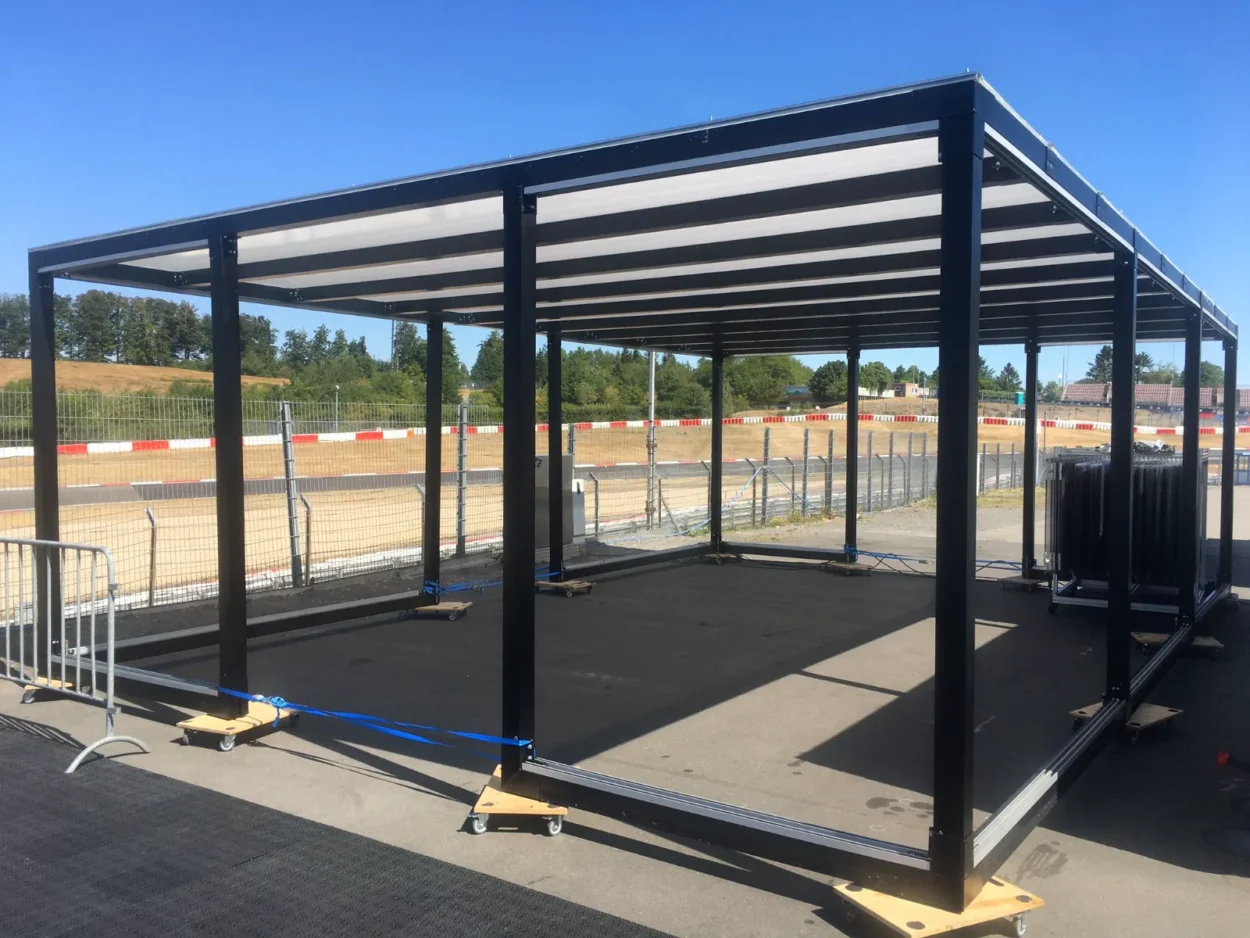

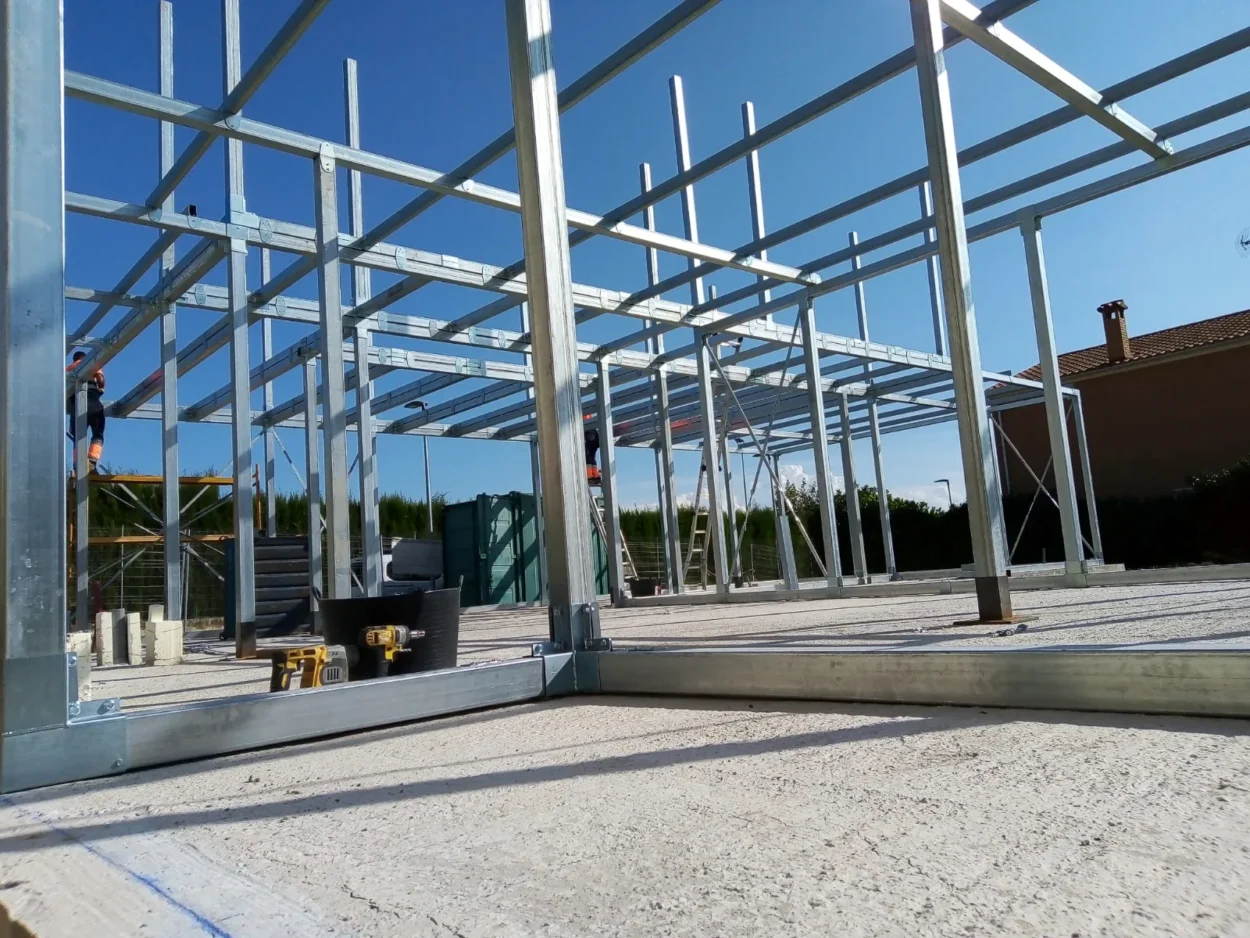

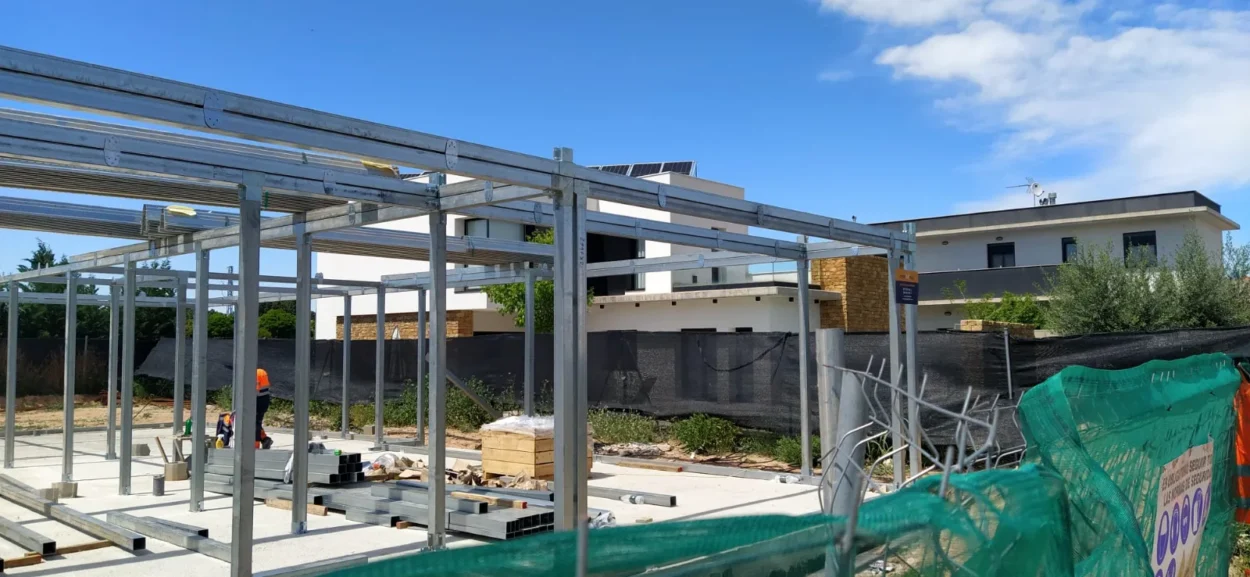

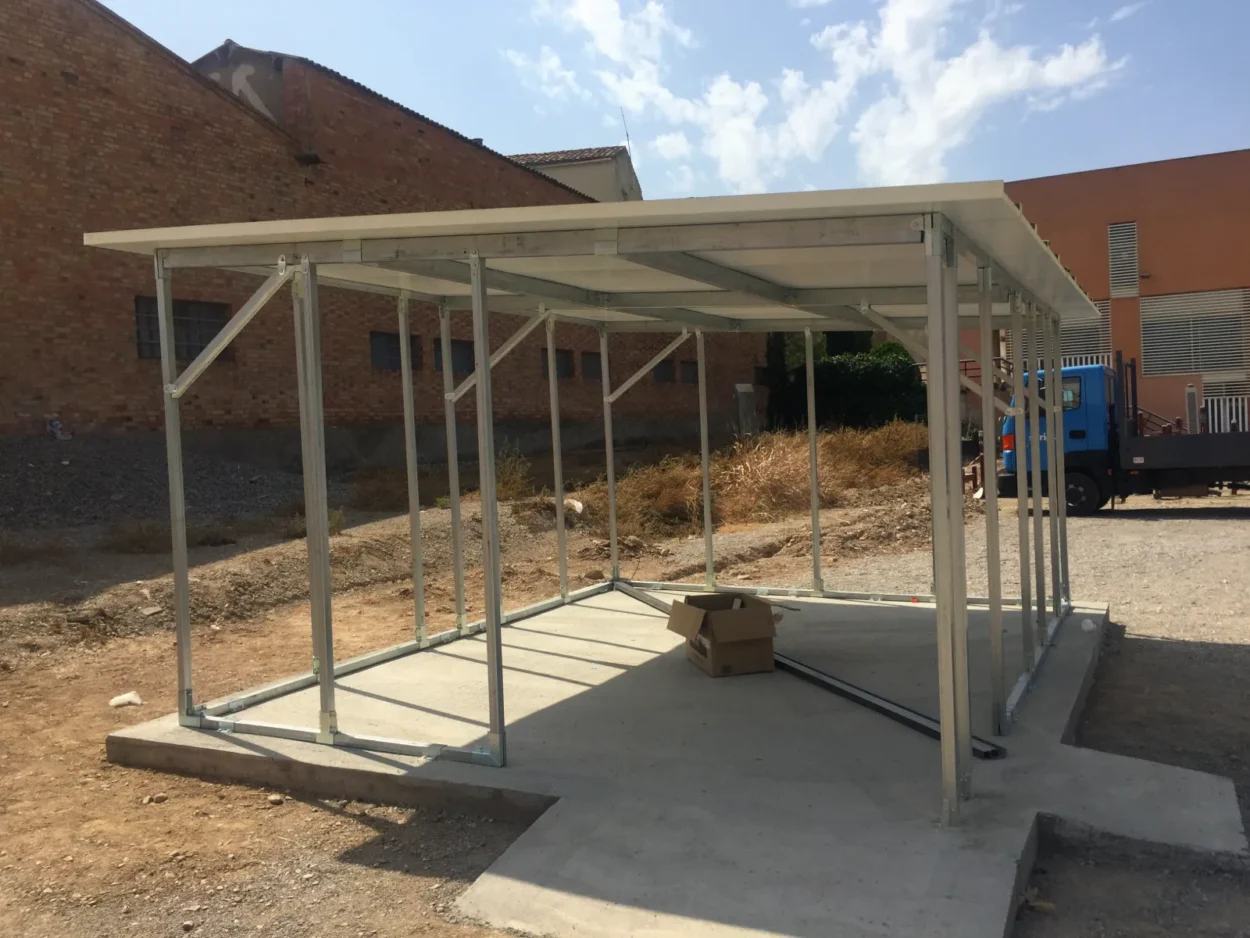

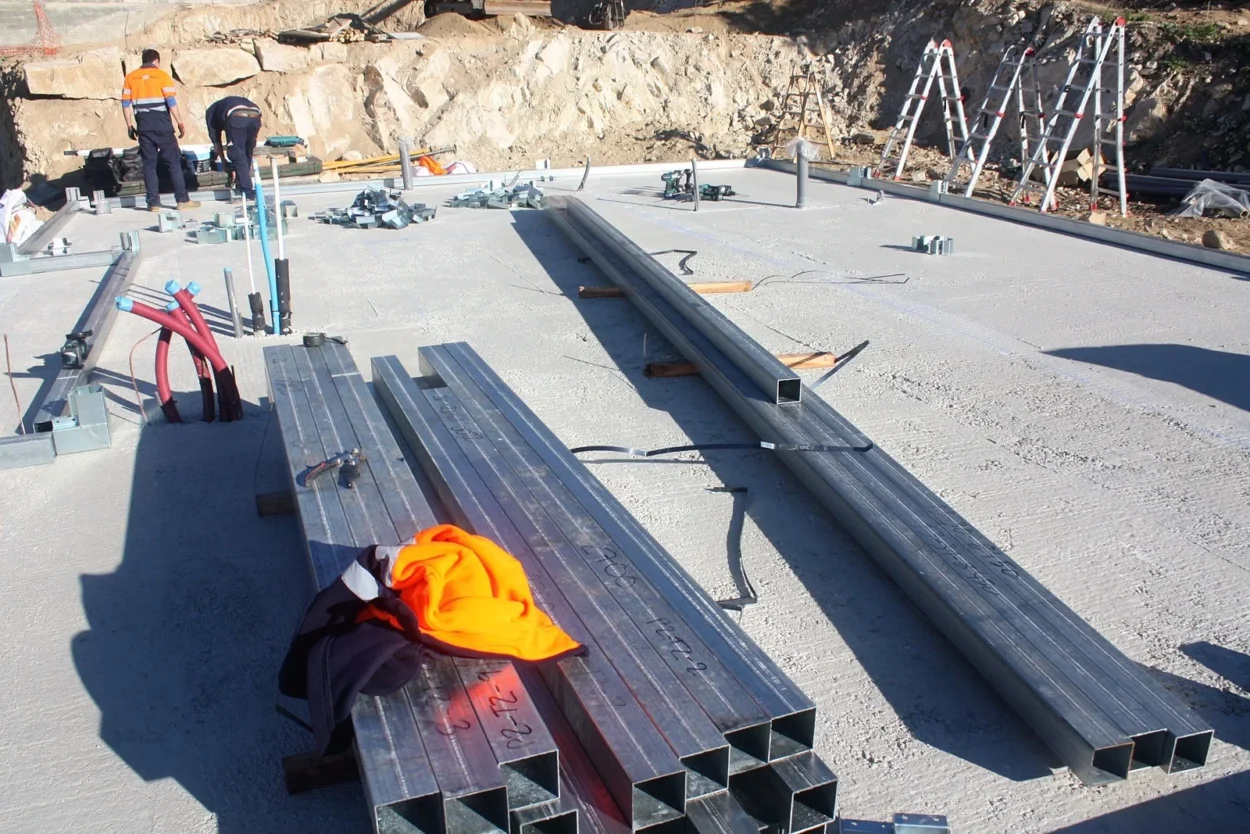

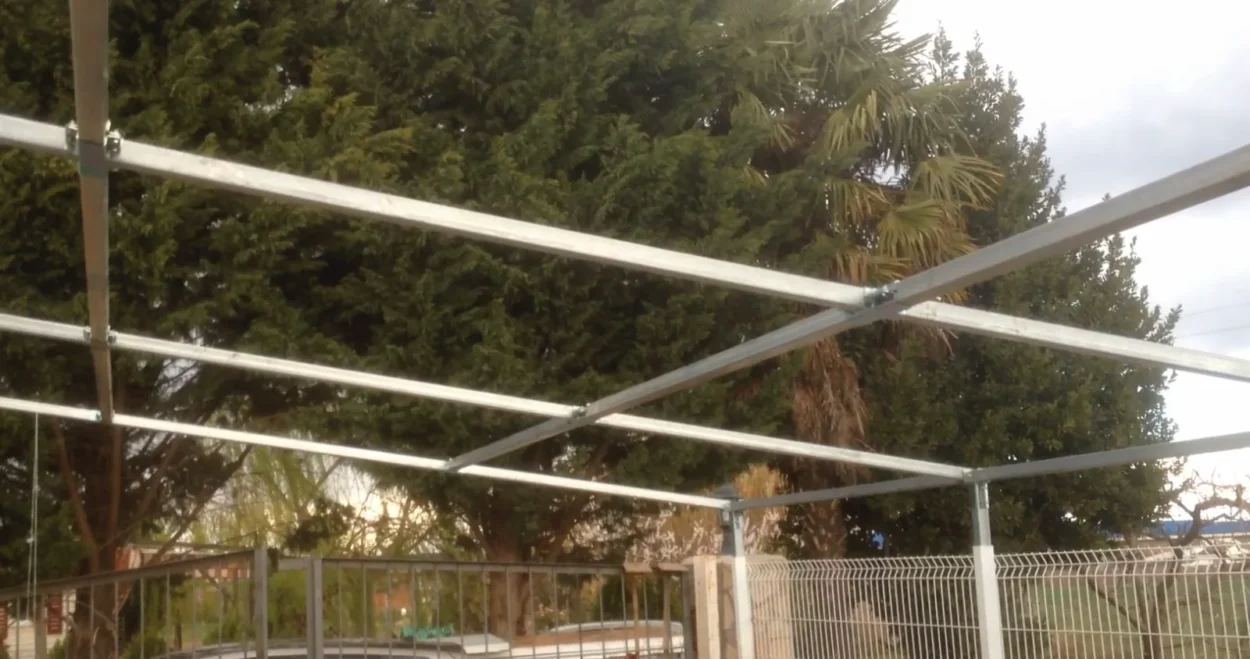

Fotos d’obres reals amb StarModul
Fotos d’obres muntades amb el sistema d’unions cargolades StarModul. Fes clic en una foto per veure-la en gran.
PREGUNTES FREQÜENTS
Preguntes sobre les estructures per a panells solars
Quin tipus destructura sutilitza per a panells solars?
S’utilitzen perfils d’acer configurats com a bastidors, pòrtics o subestructures. A StarModul, els nusos compatibles es resolen amb unions cargolades i els perfils, gruixos i reforços es defineixen per a cada projecte.
L'estructura resisteix el vent i la neu?
S’ha de dimensionar per a les accions aplicables a la seva ubicació, incloent-hi vent, succió, neu, pes propi i càrregues de manteniment. La resistència es verifica mitjançant el càlcul estructural del projecte.
Es pot muntar sense soldar a l'obra?
Les trobades compatibles amb el sistema StarModul s’acoblen mitjançant unions mecàniques i cargols. Els ancoratges, fonaments o altres elements especials es resolen conforme al projecte.
Quina inclinació pot tindre l'estructura solar?
La inclinació s‟estableix a partir del disseny fotovoltaic, l‟orientació, la separació entre files i les condicions de l‟emplaçament. La geometria estructural després s’adapta a aquestes dades i es comprova mitjançant càlcul.
Quants panells pot suportar una estructura StarModul?
No hi ha una quantitat única: depèn del format dels mòduls, la distribució, els llums, l’alçada i les càrregues. La solució es configura i es dimensiona segons el nombre de panells previst.
L'estructura inclou els panells i la instal·lació elèctrica?
L’abast es defineix a cada oferta. L’estructura metàl·lica s’ha de coordinar amb el proveïdor fotovoltaic per a fixacions de mòduls, cablejat, inversors i altres components elèctrics.
