HALTERUNGEN FÜR PHOTOVOLTAIKANLAGEN
Metallkonstruktionen für Solarmodule
Wir entwerfen Metallkonstruktionen für Solarmodule aus Stahlprofilen und mit StarModul-Schraubverbindungen. Jede Halterung wird individuell an die Anzahl und den Format der Module, die Neigung, die Anordnung, die Belastungen sowie die Standortbedingungen angepasst.
STARMODUL-SYSTEM
Solarhalterungen mit verschraubter Metallkonstruktion
Das StarModul-System ermöglicht die Konfiguration von Rahmen, Portalen und Unterkonstruktionen mithilfe vorgefertigter Profile und mechanischer Verbindungen. Die Geometrie wird so festgelegt, dass die Platten gehalten werden und die Einwirkungen korrekt auf die Auflager übertragen werden.
- Durch Berechnung festgelegte Profile, Wandstärken und Verstärkungen.
- Schraubverbindungen an geeigneten Knotenpunkten.
- Anpassung an die Anordnung in Reihen, die Abmessungen und die Neigung der Paneele.
- Abstimmung mit Verankerungen, Fundament und Photovoltaikanlage.

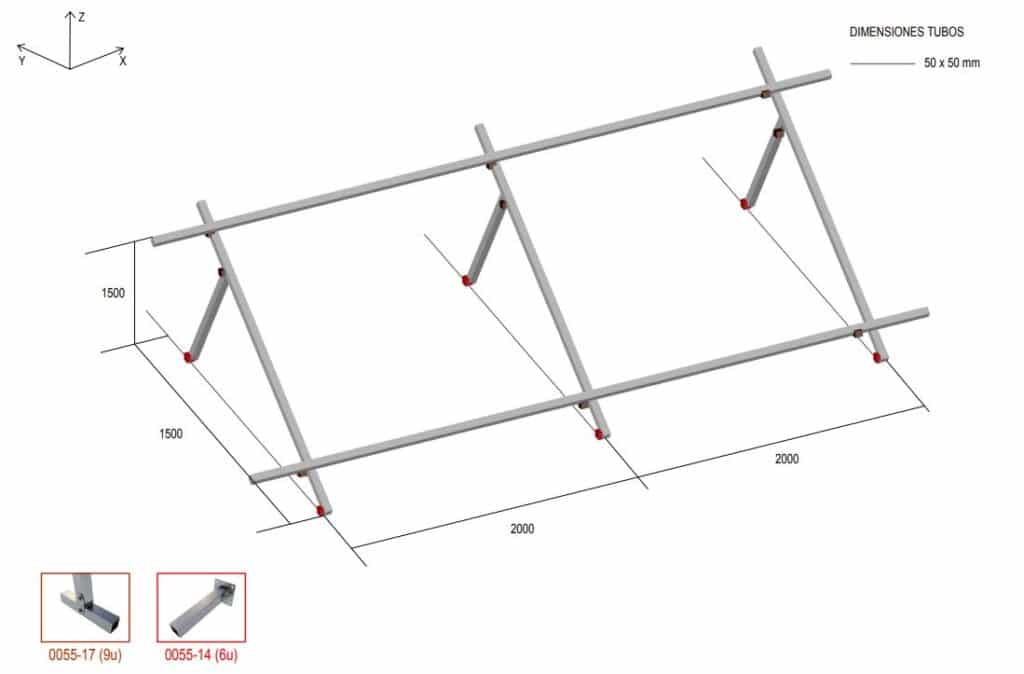

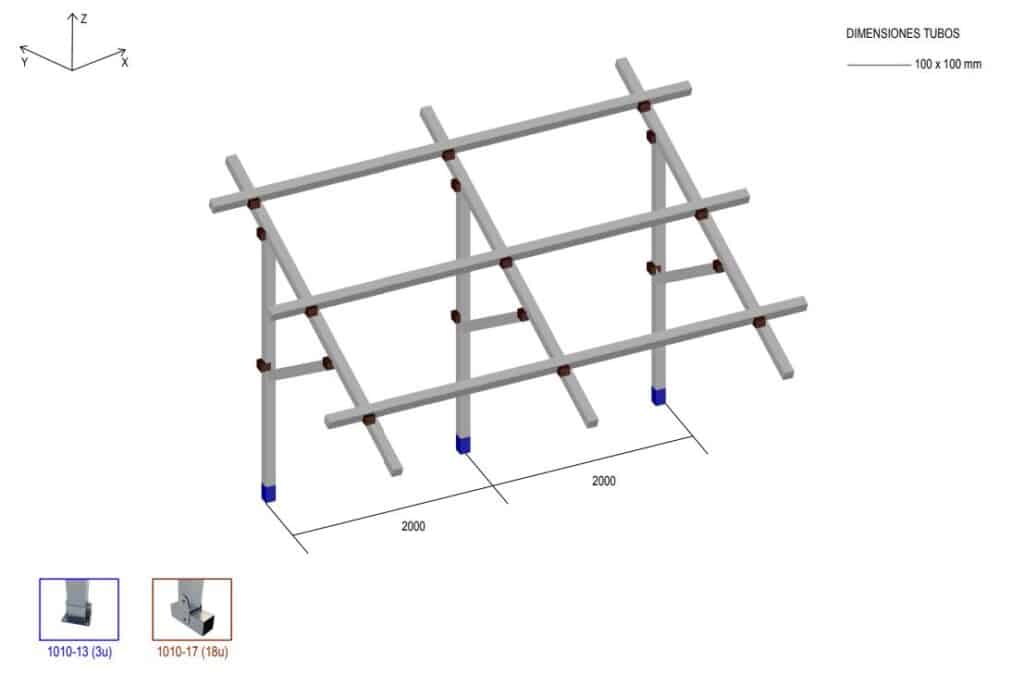

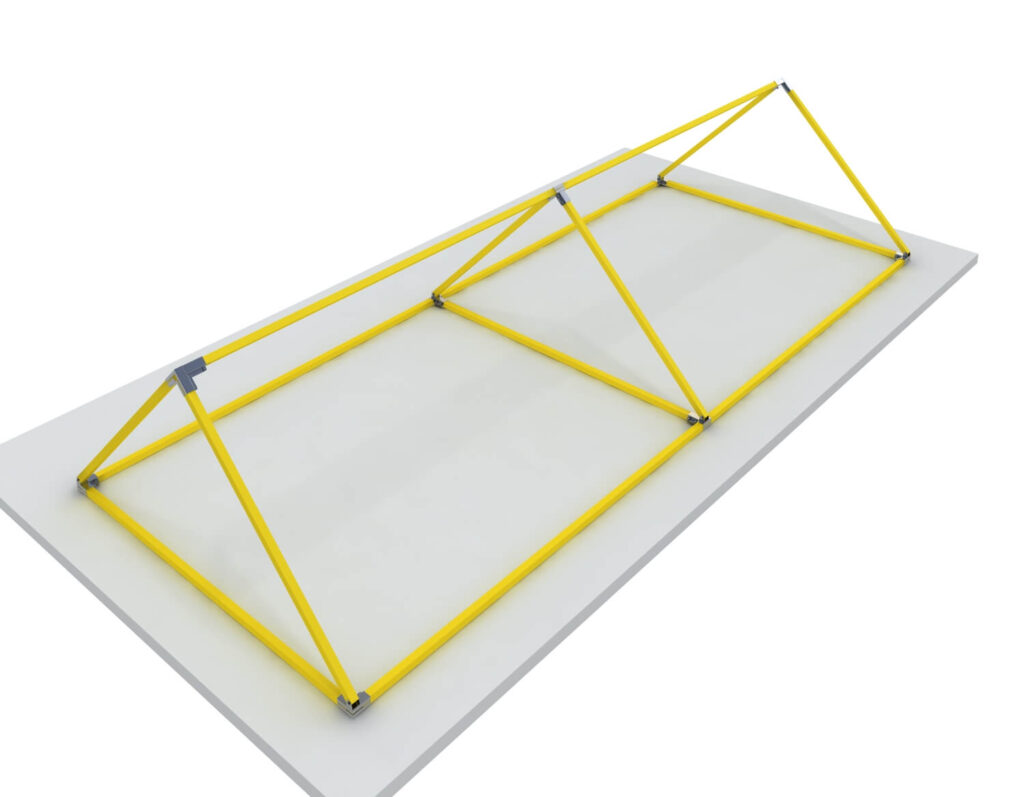

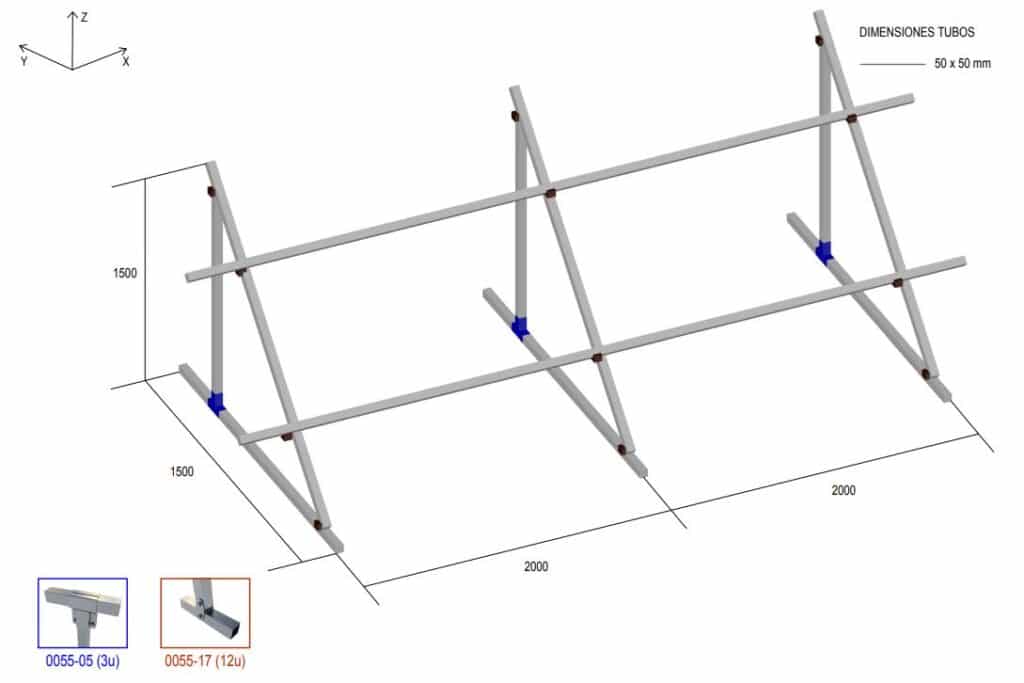

TYPMODELLE UND MONTAGEPLÄNE
Tragwerke für Solarmodule in 3D, mit ihren Plänen
Vier Typmodelle, entworfen mit unserem Konfigurator. Drehen Sie sie in 3D, sehen Sie das Tragwerk ohne Paneele samt Pfetten und die Montagepläne Schritt für Schritt, die wir mit jeder Struktur liefern.
Solar-Pergola · Grundriss 10 × 5 m · Höhe 3,2 m
Vollständige Montagepläne · 24 Blätter, so wie der Kunde sie mit seiner Konstruktion erhält (Version ohne Baumaße): Deckblatt, Legenden, Verbinder, Absteckplan, jede Phase im Grundriss, mit Verbindern und in 3D, Ansichten und Paneele.
Zoomen per Doppelklick, Strg + Mausrad oder mit zwei Fingern, verschieben durch Ziehen. Mit den Pfeiltasten blättern.
Planverzeichnis 24 Blätter
- Deckblatt und Legenden
- Absteckung
- Phase 1 · Stützen im Erdgeschoss
- Phase 2 · Oberer Ring
- Phase 3 · Träger im Erdgeschoss
- Phase 4 · Dachpfetten
- Ansichten
Angebaute Solar-Pergola · Grundriss 6 × 4 m · Höhe 2,4–2,8 m
Vollständige Montagepläne · 24 Blätter, so wie der Kunde sie mit seiner Konstruktion erhält (Version ohne Baumaße): Deckblatt, Legenden, Verbinder, Absteckplan, jede Phase im Grundriss, mit Verbindern und in 3D, Ansichten und Paneele.
Zoomen per Doppelklick, Strg + Mausrad oder mit zwei Fingern, verschieben durch Ziehen. Mit den Pfeiltasten blättern.
Planverzeichnis 24 Blätter
- Deckblatt und Legenden
- Absteckung
- Phase 1 · Stützen im Erdgeschoss
- Phase 2 · Oberer Ring
- Phase 3 · Träger im Erdgeschoss
- Phase 4 · Dachpfetten
- Ansichten
Solar-Carport für 1 Auto · Grundriss 3 × 5 m · Höhe 2,3–2,8 m
Vollständige Montagepläne · 24 Blätter, so wie der Kunde sie mit seiner Konstruktion erhält (Version ohne Baumaße): Deckblatt, Legenden, Verbinder, Absteckplan, jede Phase im Grundriss, mit Verbindern und in 3D, Ansichten und Paneele.
Zoomen per Doppelklick, Strg + Mausrad oder mit zwei Fingern, verschieben durch Ziehen. Mit den Pfeiltasten blättern.
Planverzeichnis 24 Blätter
- Deckblatt und Legenden
- Absteckung
- Phase 1 · Stützen im Erdgeschoss
- Phase 2 · Oberer Ring
- Phase 3 · Träger im Erdgeschoss
- Phase 4 · Dachpfetten
- Ansichten
Solar-Carport für 2 Autos · Grundriss 5,5 × 5 m · Höhe 2,3–2,8 m
Vollständige Montagepläne · 24 Blätter, so wie der Kunde sie mit seiner Konstruktion erhält (Version ohne Baumaße): Deckblatt, Legenden, Verbinder, Absteckplan, jede Phase im Grundriss, mit Verbindern und in 3D, Ansichten und Paneele.
Zoomen per Doppelklick, Strg + Mausrad oder mit zwei Fingern, verschieben durch Ziehen. Mit den Pfeiltasten blättern.
Planverzeichnis 24 Blätter
- Deckblatt und Legenden
- Absteckung
- Phase 1 · Stützen im Erdgeschoss
- Phase 2 · Oberer Ring
- Phase 3 · Träger im Erdgeschoss
- Phase 4 · Dachpfetten
- Ansichten
Unverbindliche Typmodelle. Jedes Projekt wird nach Maß geplant, mit eigenen Montageplänen.
VORTEILE
Vorteile der StarModul-Konstruktionen für Solarmodule
Schraubmontage
Die kompatiblen Verbindungsstellen werden mit Schrauben verbunden, wodurch der Schweißaufwand bei der Montage reduziert wird.
Adaptive Geometrie
Höhen, Spannweiten, Reihenabstände und Neigungen werden an die Photovoltaikanlage angepasst.
Berechnung pro Projekt
Die Dimensionierung des Bauwerks richtet sich nach dem Standort, der Geometrie sowie den Einwirkungen von Wind, Schnee und Wartungsarbeiten.
Vorbereitende Maßnahmen
Die Profile und Bauteile können bereits vor der Anlieferung auf der Baustelle vorbereitet und gekennzeichnet werden.
Verwendung im Außenbereich
Der Stahlschutz richtet sich nach den Umgebungsbedingungen und der geforderten Lebensdauer.
Maßgeschneiderte Lösung
Bodenstützen, Sonnenschutzvorrichtungen und auf die jeweilige Anlage abgestimmte Hilfskonstruktionen.
ANWENDUNGEN
Konstruktionen für Photovoltaikanlagen in verschiedenen Ausführungen
Die Tragkonstruktionen können für den Eigenverbrauch, für Industrieanlagen, Solarparkplätze oder Freiflächenprojekte konzipiert werden. Die endgültige Lösung wird mit der Photovoltaikplanung und dem Tragwerksentwurf abgestimmt.
AUF DEM GELÄNDE ERRICHTETE ANLAGEN
Freistehende Gestelle für Solarmodule
Für Aufstellungen auf dem Gelände können Reihen von Stützen konfiguriert werden, deren Höhe, Abstand und Neigung projektbezogen festgelegt werden. Die Konstruktion leitet die Lasten an die für den Standort berechneten Fundamente oder Verankerungen weiter.
- Anordnung in Reihen oder modularen Einheiten.
- Neigung, abgestimmt auf die Sonnenstudie.
- Für Montage und Wartung vorgesehene Bereiche.
- Verankerungen und Auflager, die entsprechend den Bodenverhältnissen und den Belastungen festgelegt werden.
PHOTOVOLTAIK-VORBAUTEN
Parkplätze und Überdachungen mit Solarmodulen
Ein Photovoltaik-Vordach nutzt das Dach zur Energieerzeugung und dient gleichzeitig dem Schutz von Fahrzeugen oder Durchgangsbereichen. Bei der Planung müssen die Lichtraumprofile, die Stützen, die Entwässerung und die Anordnung der Module aufeinander abgestimmt werden.
- Parkplätze von Unternehmen und Geschäften.
- Carports für Wohnhäuser und Wohnanlagen.
- Ladestationen für Elektrofahrzeuge.
- Lösungen für einen oder mehrere Arbeitsplätze.
ÜBERDACHUNGEN UND ZUSATZKONSTRUKTIONEN
Photovoltaik-Halterungen für Dächer und Industrieflächen
Es können auch Unterkonstruktionen oder Hilfsgerüste für die Anbringung von Platten auf Dächern, Innenhöfen oder in Industrieanlagen geprüft werden. Bevor Eingriffe an einem bestehenden Gebäude vorgenommen werden, müssen dessen Tragfähigkeit und das Befestigungssystem überprüft werden.
- Erhöhte oder geneigte Unterkonstruktionen.
- Erweiterungen bestehender Anlagen.
- Freistehende Stützen neben Gebäuden.
- Die Integration ist an die Überprüfung der bestehenden Struktur gebunden.
KONFIGURATION DER STRUKTUR
Was zeichnet eine Metallkonstruktion für Solarmodule aus?
1 · Einführung
Anzahl, Format und Anordnung der geplanten Photovoltaikmodule.
2 · Geometrie
Neigung, Ausrichtung, Höhen, Abstände und erforderlicher Abstand zwischen den Reihen.
3 · Aufbau
Profile, Wandstärken, Verstärkungen und Verbindungen, die anhand einer statischen Berechnung festgelegt wurden.
4 · Stützen
Verankerungen oder Fundamente, die auf das Gelände, die Dachkonstruktion oder das vorhandene Fundament abgestimmt sind.
STATIK, VERANKERUNGEN UND LANGLEBIGKEIT
Eine auf die Belastungen und den Standort abgestimmte Lösung
Die Stabilität hängt nicht allein vom Gewicht der Paneele ab. Bei der Berechnung müssen Wind, Sogwirkung, Schneelast, Wartung, Geometrie und Auflagervorgang berücksichtigt werden. Daher sollte kein Standardfundament oder keine Standardverankerung gewählt werden, ohne zuvor die tatsächlichen Projektbedingungen zu prüfen.
- Windeinwirkungen, Schnee und Wartungsarbeiten.
- Merkmale des Geländes oder der bestehenden Struktur.
- Erforderliche Befestigungen, Fundamentplatten und Fundamente.
- Korrosionsschutz entsprechend der Umgebungsbedingungen.
SO ARBEITEN WIR
Von der Planung der Photovoltaikanlage bis zur Montage der Unterkonstruktion
1 · Ausgangsdaten
Standort, Lageplan, Anzahl der Module, Abmessungen, Ausrichtung und Art der Installation.
2 · Planung und Berechnung
Es werden die Geometrie, die Profile, die Auflager, die Verstärkungen und die erforderlichen Verbindungen festgelegt.
3 · Vorbereitung
Die Bauteile werden gemäß der Dokumentation vorbereitet, bearbeitet und gekennzeichnet.
4 · Montage
Die Konstruktion wird neu ausgerichtet, montiert und mit der Anbringung der Paneele abgestimmt.
PROJEKTE
StarModul-Konstruktionen für Solaranlagen
Beispiele für Halterungen, Gestelle und Metallkonstruktionen für verschiedene Photovoltaik-Konfigurationen.
PREIS
Was kostet eine Unterkonstruktion für Solarmodule?
Jede Solar-Unterkonstruktion wird für ihre Module und ihren Standort berechnet. StarModul fertigt sie aus verzinktem Stahlrohr mit Schraubverbindern, ohne Schweißen auf der Baustelle – für Freiflächen, Solarpergolen und Solarcarports.
Module und Elektroinstallation gehören nicht zur Unterkonstruktion. Der 3D-Konfigurator liefert eine erste unverbindliche Schätzung, und mit Ihren Daten erstellen wir das Angebot.
Was das Angebot am stärksten beeinflusst:
- Anzahl und Größe der Module sowie ihre Anordnung.
- Neigung und Ausrichtung.
- Lichte Höhe: Freifläche, Solarpergola oder Carport.
- Wind- und Schneelasten.
- Die Art der Auflage: Fundamente, Ankerplatten oder bestehendes Dach.
PRAXISBEISPIELE

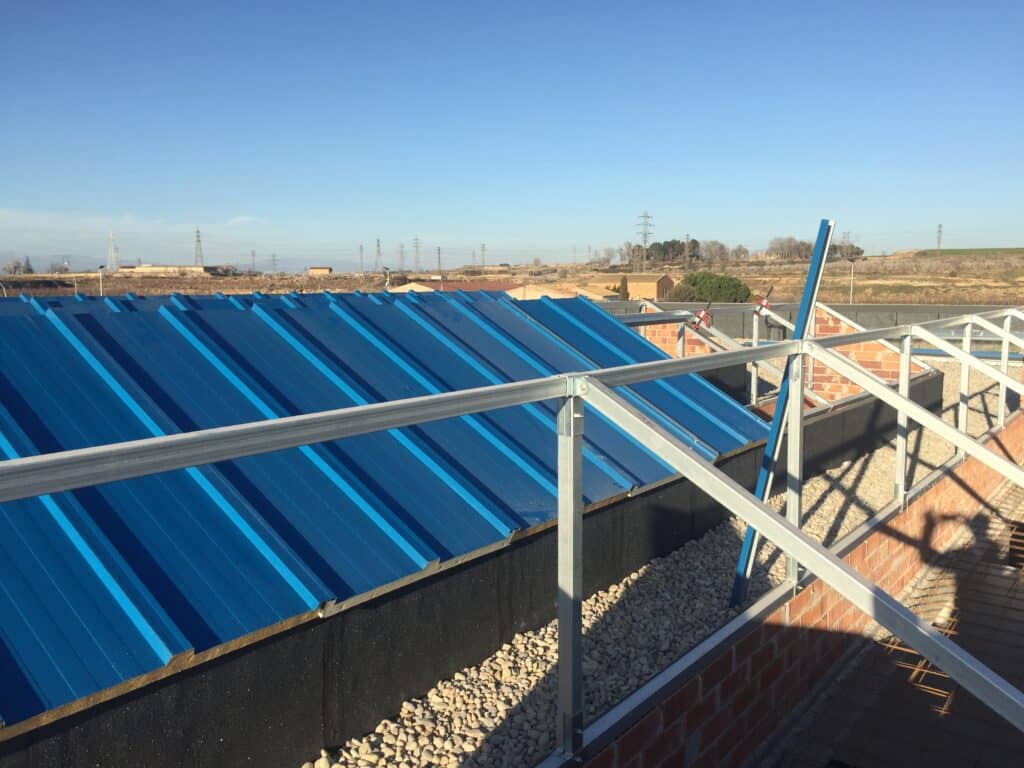

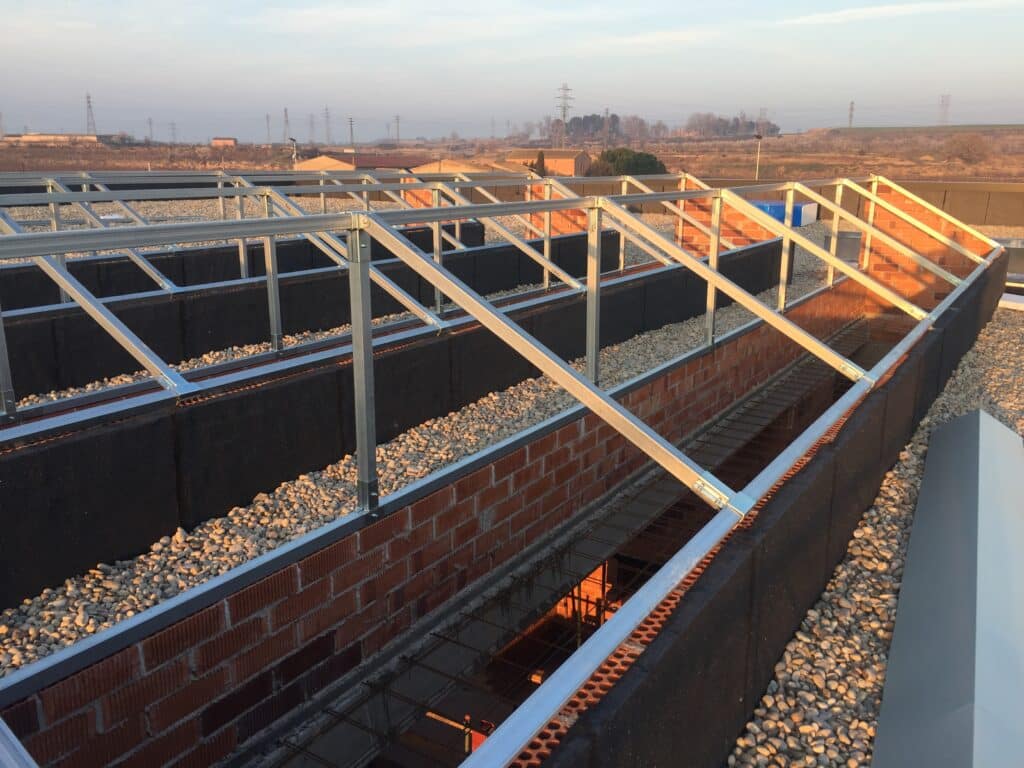

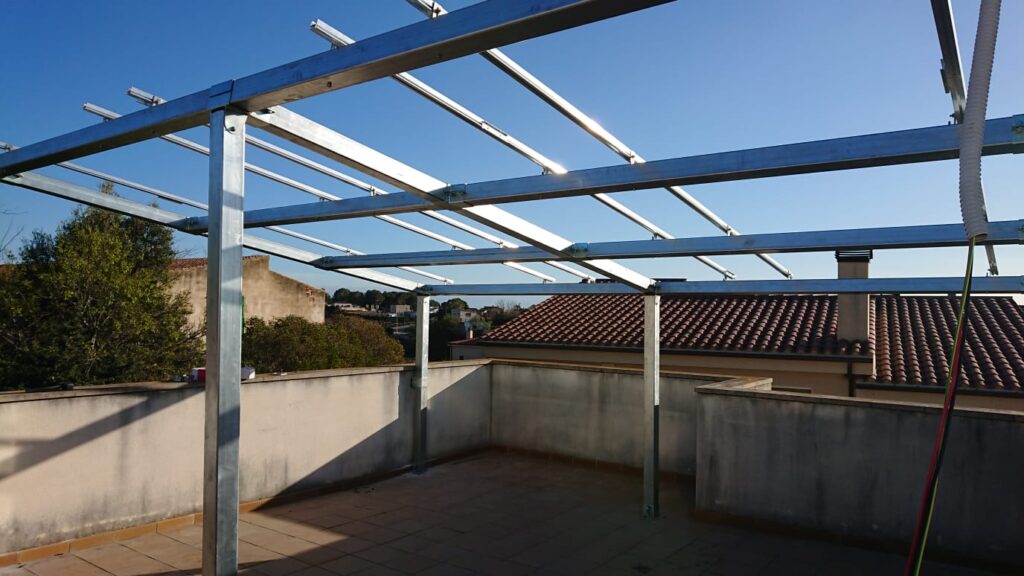

Fotos realisierter Projekte mit StarModul
Fotos von Projekten, die mit dem verschraubten Verbindungssystem von StarModul montiert wurden. Klicken Sie auf ein Foto, um es zu vergrößern.
HÄUFIG GESTELLTE FRAGEN
Fragen zu den Gestellen für Solarmodule
Welche Art von Unterkonstruktion wird für Solarmodule verwendet?
Es werden Stahlprofile verwendet, die als Rahmen, Portale oder Unterkonstruktionen ausgebildet sind. In StarModul werden die kompatiblen Knotenpunkte durch Schraubverbindungen gelöst, und die Profile, Wandstärken und Verstärkungen werden für jedes Projekt individuell definiert.
Hält die Konstruktion Wind und Schnee stand?
Die Auslegung muss den an ihrem Standort auftretenden Einwirkungen Rechnung tragen, darunter Wind, Sog, Schnee, Eigengewicht und Wartungslasten. Die Tragfähigkeit wird im Rahmen der statischen Berechnung des Projekts überprüft.
Lässt sich das vor Ort ohne Schweißen montieren?
Die mit dem StarModul-System kompatiblen Verbindungen werden mittels mechanischer Verbindungen und Schrauben montiert. Verankerungen, Fundamente oder andere Sonderelemente werden entsprechend der Projektplanung ausgeführt.
Welchen Neigungswinkel kann die Solaranlage aufweisen?
Die Neigung wird anhand der Photovoltaik-Anlage, der Ausrichtung, des Reihenabstands und der Standortbedingungen festgelegt. Die strukturelle Geometrie wird anschließend an diese Daten angepasst und rechnerisch überprüft.
Wie viele Paneele kann eine StarModul-Konstruktion tragen?
Es gibt keine pauschale Angabe: Dies hängt vom Format der Module, der Anordnung, den Spannweiten, der Höhe und den Belastungen ab. Die Lösung wird entsprechend der vorgesehenen Anzahl an Paneelen konfiguriert und dimensioniert.
Sind die Paneele und die Elektroinstallation im Lieferumfang enthalten?
Der Leistungsumfang wird in jedem Angebot festgelegt. Die Metallkonstruktion muss mit dem Photovoltaik-Lieferanten abgestimmt werden, was die Befestigungen der Module, die Verkabelung, die Wechselrichter und sonstige elektrische Komponenten betrifft.
PROJEKTE UND RATGEBER
Ausgeführte Projekte und passende Ratgeber
ANWENDUNGEN
Weitere Anwendungen des StarModul-Systems
Dieselben Schraubverbinder und dasselbe verzinkte Stahlrohr eignen sich für viele Arten von Konstruktionen.
HäuserTragwerk aus verzinktem Stahl und kompletter Bausatz für Ihr Haus.Ansehen
IndustriehallenGeschraubte Hallen: bis 12 m Spannweite mit Rohr, bis 20 m mit IPE-Profilen.Ansehen
Konstruktionen nach MaßWir planen die Konstruktion nach Ihren Maßen und Ihrem Zweck.Ansehen
Pergolen und VordächerAngebaute oder freistehende Vordächer, Pergolen und Gartenüberdachungen.Ansehen
Garagen und CarportsGaragen, Carports und Unterstände.Ansehen
Bungalows und ModuleHäuschen, Bungalows und kleine Nebengebäude.Ansehen
AutowaschanlagenKonstruktionen und Dächer für Waschboxen.Ansehen
BausätzeBausätze mit Preis: Verbinder, Schrauben und optional zugeschnittenes Rohr.AnsehenErzählen Sie uns von Ihrem Projekt
Sie planen ein Projekt? Sprechen wir darüber
Hinterlassen Sie Ihren Namen, Ihre Telefonnummer und den Ort der Baustelle: Wir rufen Sie an und erarbeiten mit Ihnen die passende StarModul-Lösung.
