ESTRUCTURAS METÁLICAS PARA CASAS

Estructuras metálicas para casas con uniones atornilladas

StarModul es un sistema patentado para desarrollar estructuras metálicas para casas con tubo de acero galvanizado y uniones atornilladas, sin soldadura. Cada estructura metálica para casa se calcula para su proyecto y llega en kit, con los tubos cortados a medida, cada pieza etiquetada y planos de montaje paso a paso: la estructura se monta en 5 días.

Pide presupuesto Diseña tu estructura 3D

Viviendas StarModul

Tu casa con estructura de acero galvanizado

El sistema permite preparar previamente los componentes de la vivienda para organizar el montaje y coordinar estructura, cerramientos, cubierta y documentación técnica.

El kit de vivienda incluye la estructura metálica, las uniones y la tornillería, y puede incluir el cerramiento de panel sándwich, la cubierta y los remates, con planos de montaje y todas las piezas etiquetadas. La estructura se monta en 5 días y los cerramientos en 3: la vivienda queda cerrada y solo falta el acabado de fachada y los interiores. Cumple el CTE, la licencia se tramita como la de una casa convencional y StarModul hace el cálculo estructural. Se vende con montaje o sin él.

Uniones atornilladas, sin soldadura en obra
Sistema patentado
Cálculo estructural por ingeniero en cada proyecto
Marcado CE según la norma armonizada EN 1090-1

Estructura de tubo galvanizado de una vivienda starmodul en montaje sobre la losa en la roca del vallès (barcelona) – vista general

CASAS CON ESTRUCTURA METÁLICA

Sistema StarModul para viviendas

Una casa con estructura metálica utiliza perfiles de acero como elementos resistentes principales. En StarModul, estos perfiles se conectan mediante uniones atornilladas, formando pilares, vigas, forjados y cubierta. A diferencia de los sistemas de perfilería ligera, StarModul trabaja habitualmente con perfiles tubulares estructurales dimensionados mediante cálculo.

Estructura de tubo galvanizado de una vivienda starmodul en montaje sobre la losa en girona

Acero galvanizado

Perfiles estructurales protegidos frente a la corrosión y dimensionados específicamente para cada vivienda.

Forjado de vivienda con estructura de tubo starmodul visto desde arriba

Uniones atornilladas

Uniones StarModul atornilladas en cada nudo de la estructura: sin soldar en obra.

Interior de vivienda starmodul en obra con la estructura vista en girona

Proyecto y cálculo

La configuración, espesores, refuerzos y apoyos se determinan según las cargas y características de la casa.

Casas en 3D

Casas con estructura StarModul en 3D

Abre en 3D viviendas reales hechas con nuestro sistema. Quita fachada y cubierta y verás la estructura de acero atornillada que queda oculta en la casa terminada.

Pruébalo: cambia la vista o pasa el ratón por una tarjeta.

Gira, acerca y mide en el navegador, sin instalar nada
Quita fachada y cubierta y mira cada unión atornillada
Corta por plantas, oculta piezas y comparte el enlace

Ver las 53 viviendas en 3D

Vivienda 3d casa dos plantas cambrils estructura

Abrir en 3DCasa de 170 m² en dos plantas · Cambrils (Tarragona)Planta 7,5 × 17,4 m · altura 7,3 m

Vivienda 3d casa tres plantas sitges estructura

Abrir en 3DCasa de 390 m² en tres plantas · SitgesPlanta 14,8 × 18,6 m · altura 11,7 m

Vivienda 3d casa dos plantas llagostera estructura

Abrir en 3DCasa de 270 m² en dos plantas · Llagostera (Girona)Planta 11,5 × 17,4 m · altura 7,2 m

Vivienda 3d casa una planta albacete estructura

Abrir en 3DCasa de 260 m² en una planta · AlbacetePlanta 10,7 × 24,7 m · altura 4 m

El sistema en vídeo

Así se monta una casa con el sistema StarModul

El vídeo completo muestra el montaje de una vivienda de 100 m² con el kit StarModul: tubos cortados y etiquetados, uniones atornilladas y panel sándwich, paso a paso y sin soldar. Pulsa un capítulo para ir directamente a esa fase.

Capítulos del vídeo

Vivienda de 100 m²
Estructura en 5 días
Cerrada en 3 días
Dos personas
Solo herramienta de mano

Las fases del montaje

1 · Día 1
Replanteo y anillo inferior
Se marca la planta sobre la solera y se monta el anillo de tubos de la base. Las uniones se anclan a la solera y abrazan los tubos: solo hay que atornillar.
2 · Día 2
Pilares
Los pilares encajan en las uniones del anillo y se fijan con tornillos pasantes. Sin soldar y sin grúa.
3 · Días 3 y 4
Vigas y uniones
Las vigas llegan a los pilares y la unión se cierra con su tapa superior y tornillos en las aletas. Cada tubo llega cortado y etiquetado con su posición.
4 · Día 5
Omegas y arriostramientos
Grandes omegas perforadas sobre las vigas y diagonales atornilladas que rigidizan la casa frente al viento y el sismo.
5 · Día 6
Tapa superior y fachada
Panel sándwich frigorífico machihembrado en la tapa superior y en la fachada, atornillado a la estructura por fuera.
6 · Días 7 y 8
Cubierta
Dos opciones: panel tapajuntas sobre subestructura de tubos y omegas de pendiente, o doble cubierta con panel liso y lámina asfáltica. Los remates de chapa van en el kit.
7 · Huecos

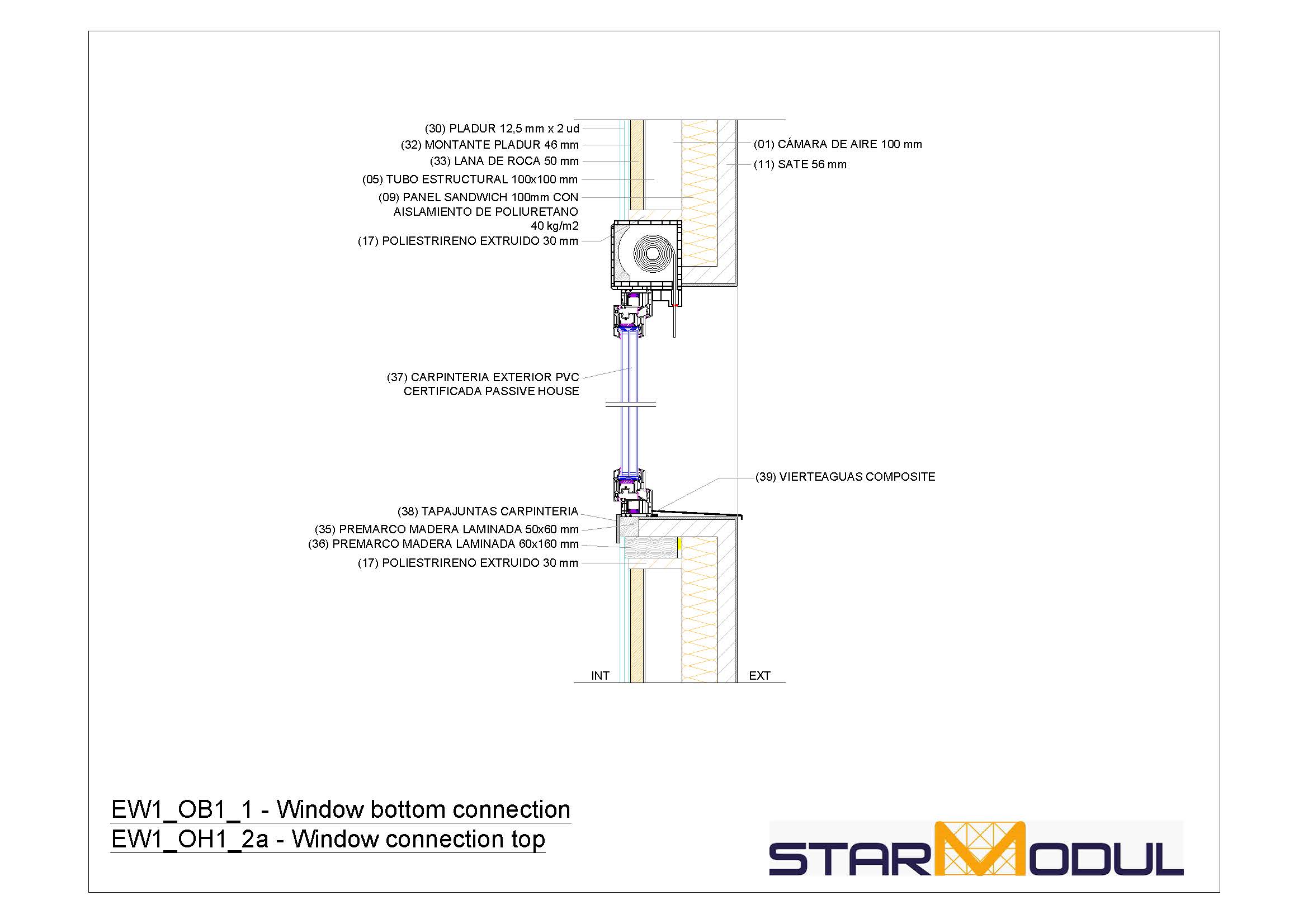

Huecos y premarcos
Los huecos se marcan y se cortan en el panel según el proyecto. Los premarcos de madera laminada quedan listos para puertas y ventanas.
8 · Interior
Por dentro
La estructura queda vista y lista para los acabados interiores que elijas.

Tiempos del vídeo para la vivienda de ejemplo de 100 m². Cada proyecto lleva su propio cálculo estructural y sus planos de montaje.

KIT STARMODUL PARA VIVIENDAS

¿Qué incluye el kit StarModul para una casa?

Antes de definir los acabados opcionales, el kit StarModul organiza los componentes principales necesarios para ejecutar la estructura metálica de la casa, su envolvente y la cubierta. El alcance definitivo se adapta al proyecto y al presupuesto.

1 · Estructura metálica

Perfiles tubulares de acero galvanizado cortados a medida y preparados según el proyecto. El sistema utiliza habitualmente tubo 100 × 100 mm como sección principal, perfiles auxiliares 100 × 50 mm y espesores definidos por cálculo.

2 · Uniones StarModul y tornillería

Piezas de unión específicas para resolver esquinas, encuentros, pórticos, cambios de dirección y otros nudos, junto con la tornillería necesaria para el ensamblaje mecánico.

3 · Cerramientos de fachada

Paneles sándwich cortados a medida según planos. El espesor se define por proyecto; en los kits de vivienda es habitual trabajar con panel frigorífico de 80 mm, existiendo soluciones con otros espesores.

4 · Tapa superior y envolvente

Paneles y piezas necesarias para cerrar la parte superior de la estructura antes de ejecutar la solución definitiva de cubierta, coordinadas con la geometría de cada vivienda.

5 · Subestructura de cubierta

Perfiles metálicos para formar pendientes y preparar el soporte de la cubierta. La configuración se diseña según la geometría, luces, cargas y evacuación de aguas.

6 · Cubierta y rematería

Panel sándwich de cubierta, remates de chapa, encuentros, canalización y accesorios según la solución contratada. La documentación del kit contempla panel tapajuntas de 30 mm y canal oculta en determinadas configuraciones.

7 · Fijaciones y accesorios

Tornillería, fijaciones y elementos auxiliares necesarios para el montaje de perfiles, uniones, paneles y remates incluidos en el alcance del kit.

8 · Planos de montaje

Documentación de replanteo, despiece de tubos, planos de uniones, vistas 3D y distribución de paneles para identificar cada componente durante el montaje.

9 · Identificación de piezas

Tubos, uniones y paneles llegan etiquetados con la referencia de los planos de montaje.

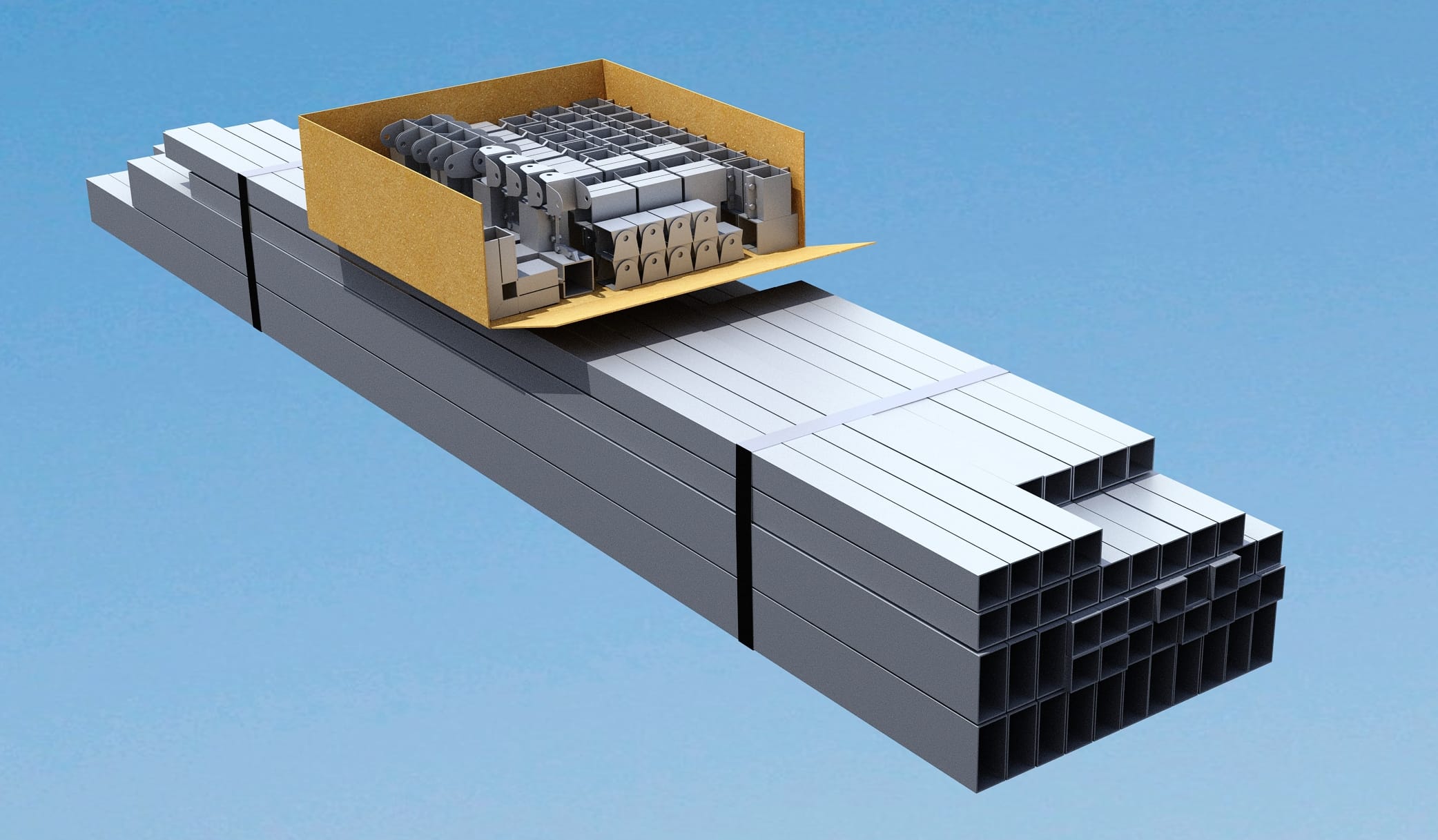

ESTRUCTURA METÁLICA INCLUIDA EN EL KIT

Estructura metálica preparada para montaje en obra

La base del kit StarModul es la estructura metálica para la casa, diseñada y dimensionada específicamente para cada proyecto. Los perfiles se preparan según los planos y se combinan con las uniones atornilladas correspondientes a cada nudo.

Perfiles tubulares de acero galvanizado cortados a medida.
Sección principal habitual de 100 × 100 mm y perfiles auxiliares de 100 × 50 mm cuando el cálculo lo requiere.
Espesores, refuerzos y disposición definidos mediante cálculo estructural.
Uniones StarModul y tornillería para el ensamblaje mecánico.
Piezas preparadas e identificadas para facilitar el montaje de la estructura metálica en obra.

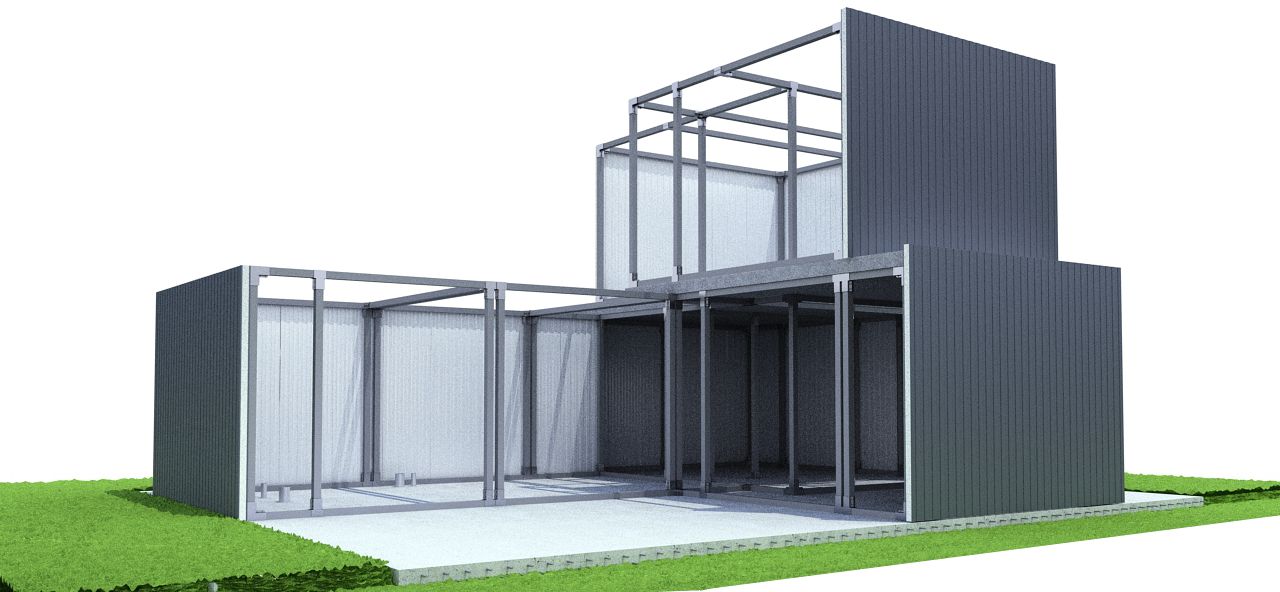

CERRAMIENTO DE FACHADA DEL KIT

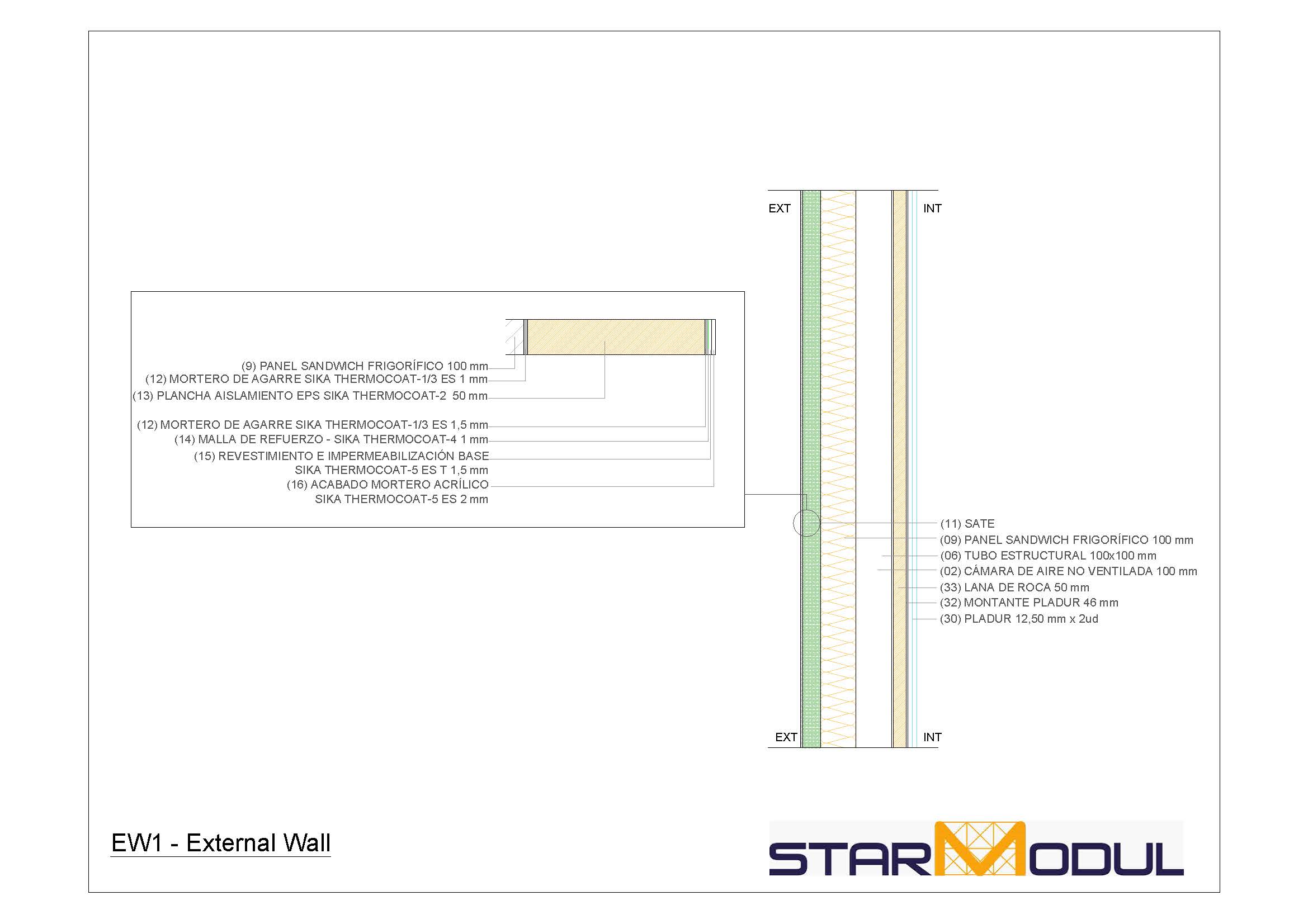

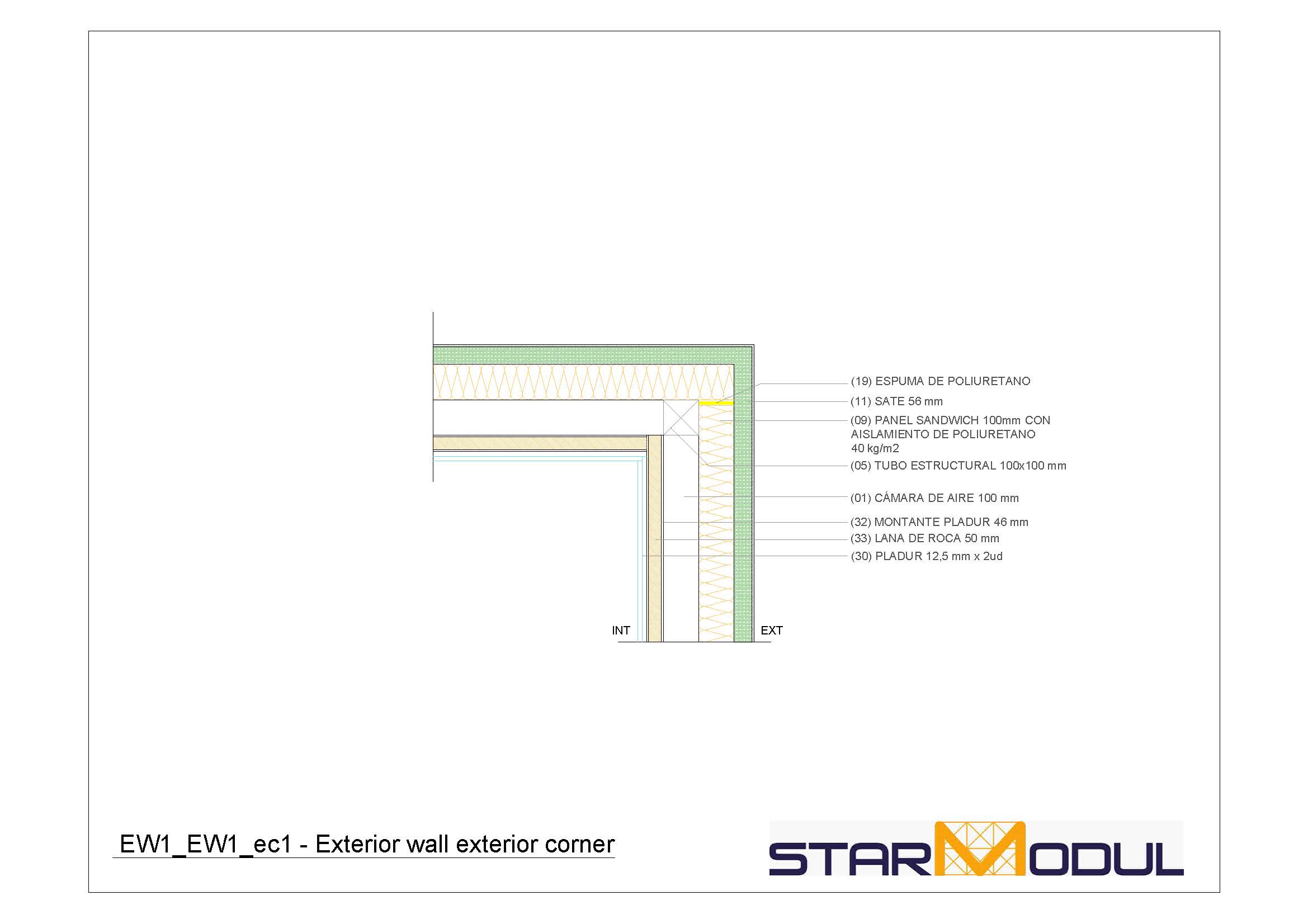

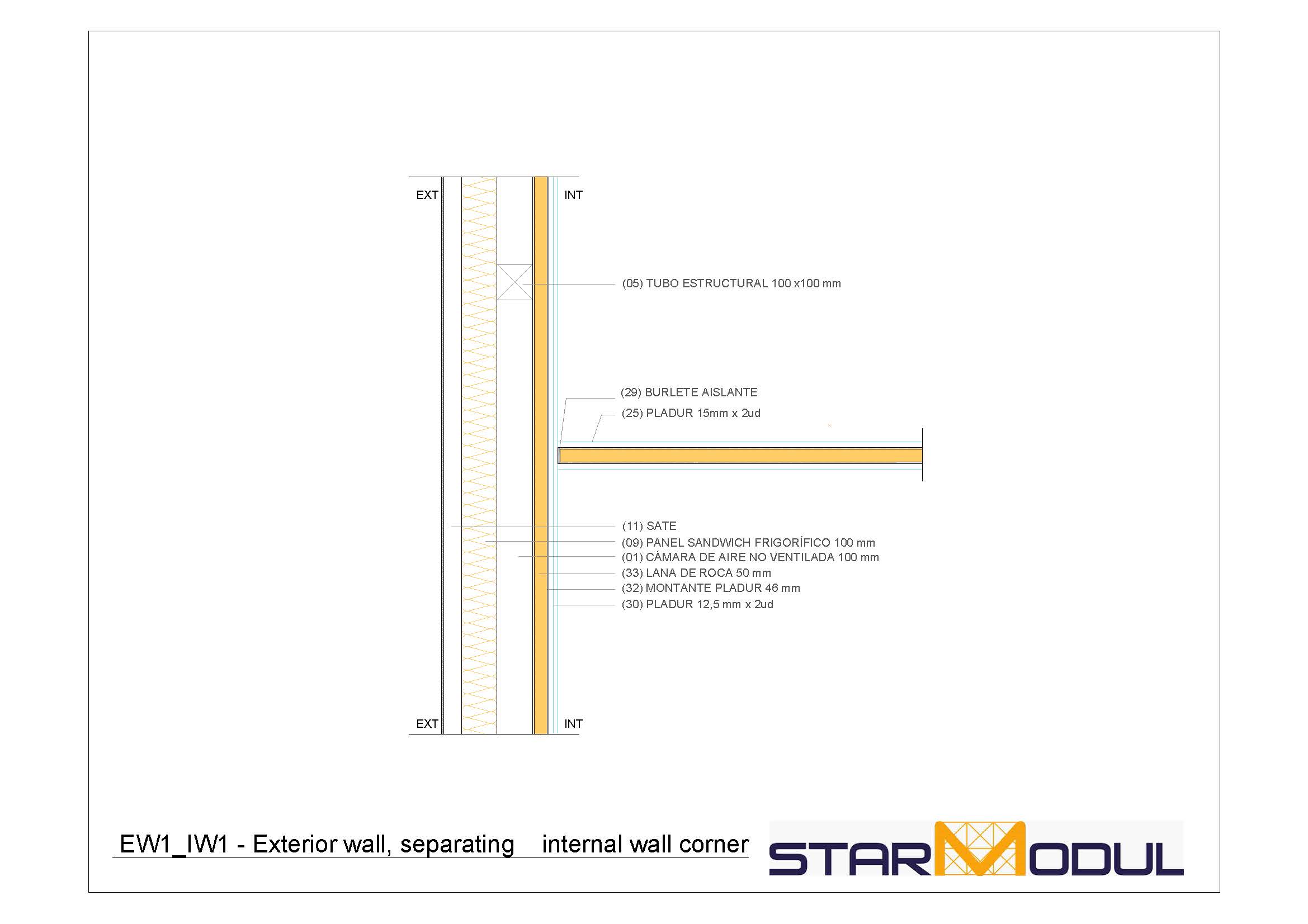

Cerramiento de fachada con panel sándwich

El kit puede incorporar el cerramiento de fachada de la vivienda mediante panel sándwich cortado a medida. Esta solución permite cerrar rápidamente la estructura metálica y crear una base continua sobre la que posteriormente pueden aplicarse distintos acabados exteriores.

Panel sándwich cortado según la geometría y los huecos del proyecto.
En los kits de vivienda es habitual trabajar con panel frigorífico de 80 mm, pudiendo definirse otros espesores según proyecto.
Paneles identificados para relacionarlos con los planos de montaje.
Fijaciones y tornillería compatibles con el sistema de cerramiento.
Base apta para soluciones posteriores como SATE, fachada ventilada, composite, cerámica, piedra, madera o revoco, según proyecto.

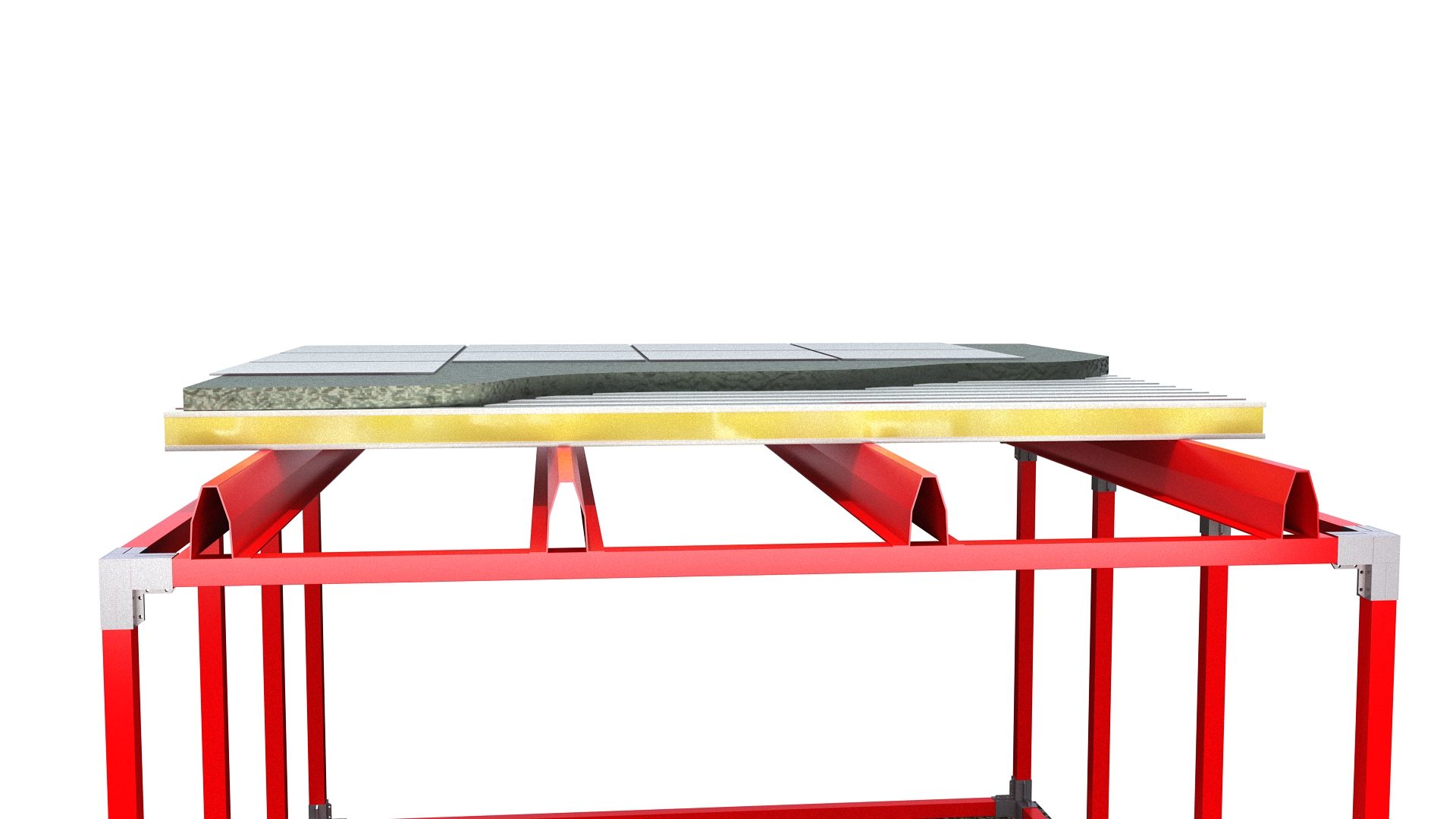

CERRAMIENTO SUPERIOR DEL KIT

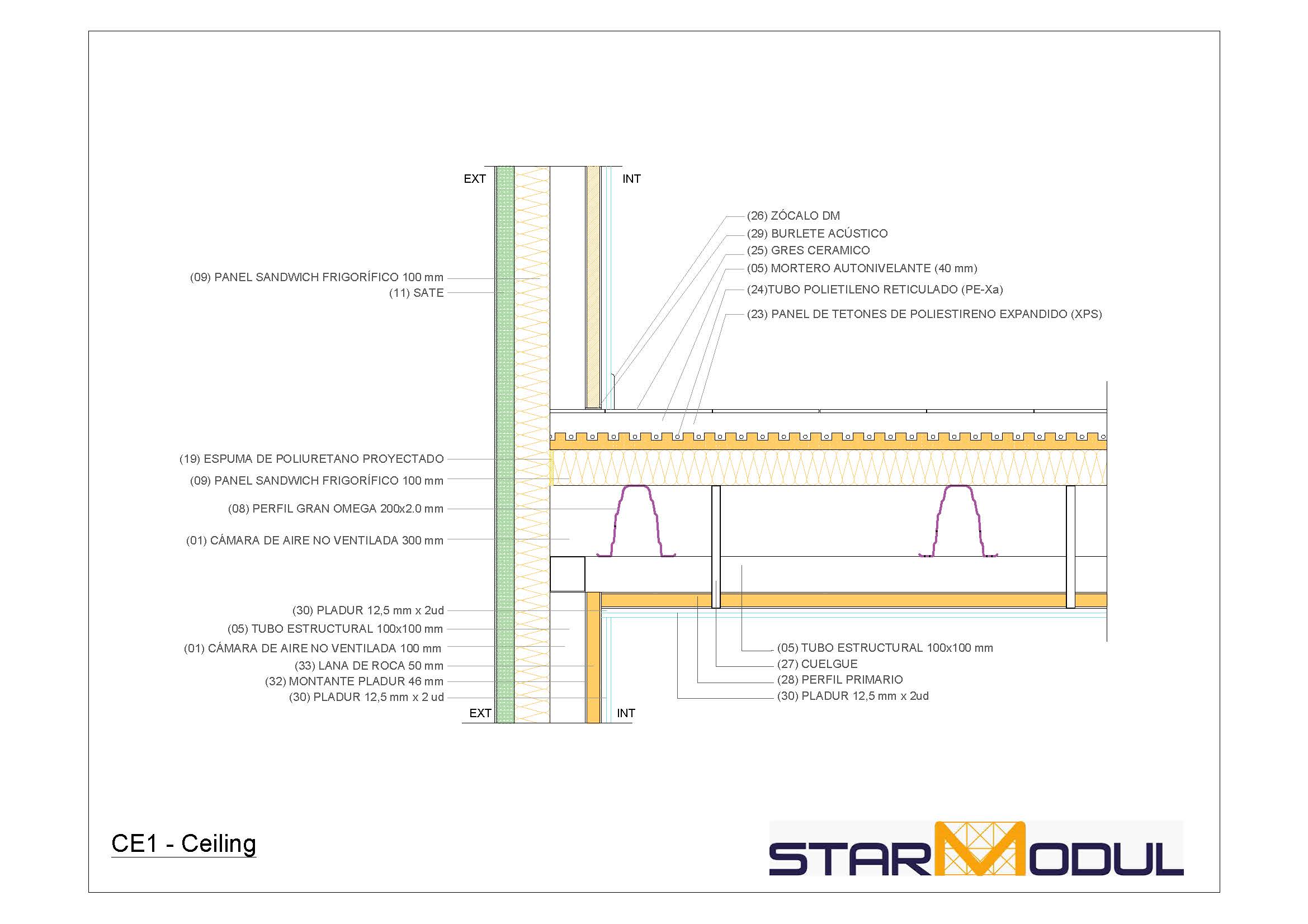

Cerramiento superior de la estructura metálica

Sobre la estructura principal puede instalarse un cerramiento superior con panel sándwich que completa la envolvente antes de ejecutar la solución final de cubierta. Este elemento se coordina con la estructura, los encuentros perimetrales y la futura formación de pendientes.

Paneles superiores cortados y preparados según la planta de cubierta.
Solución habitual con panel sándwich de 80 mm en el kit de vivienda.
Fijación mecánica sobre la estructura metálica StarModul.
Cierre continuo que ayuda a organizar la envolvente superior de la casa.
Soporte coordinado con la subestructura metálica destinada a crear las pendientes de cubierta.

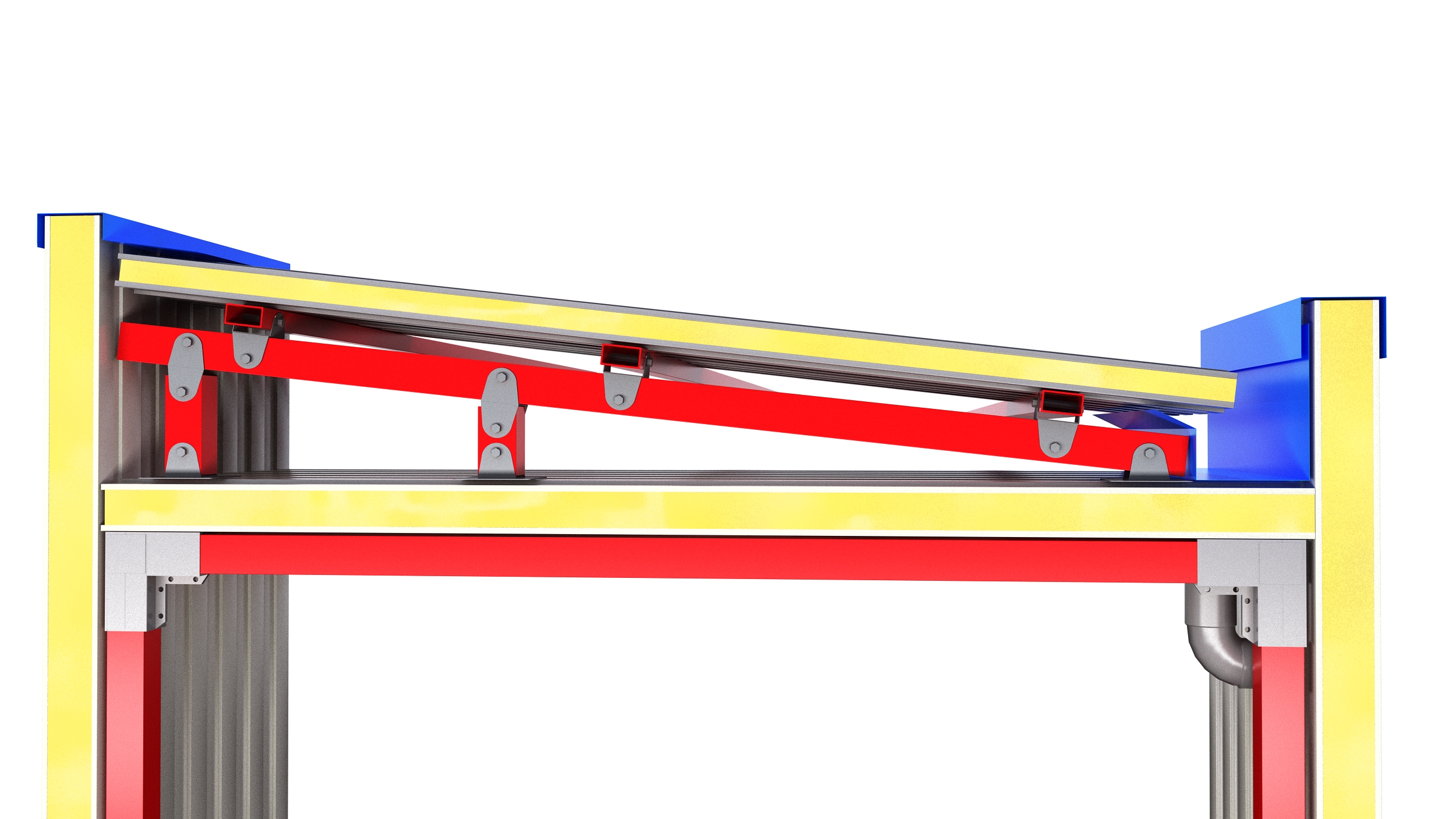

SUBESTRUCTURA DE CUBIERTA

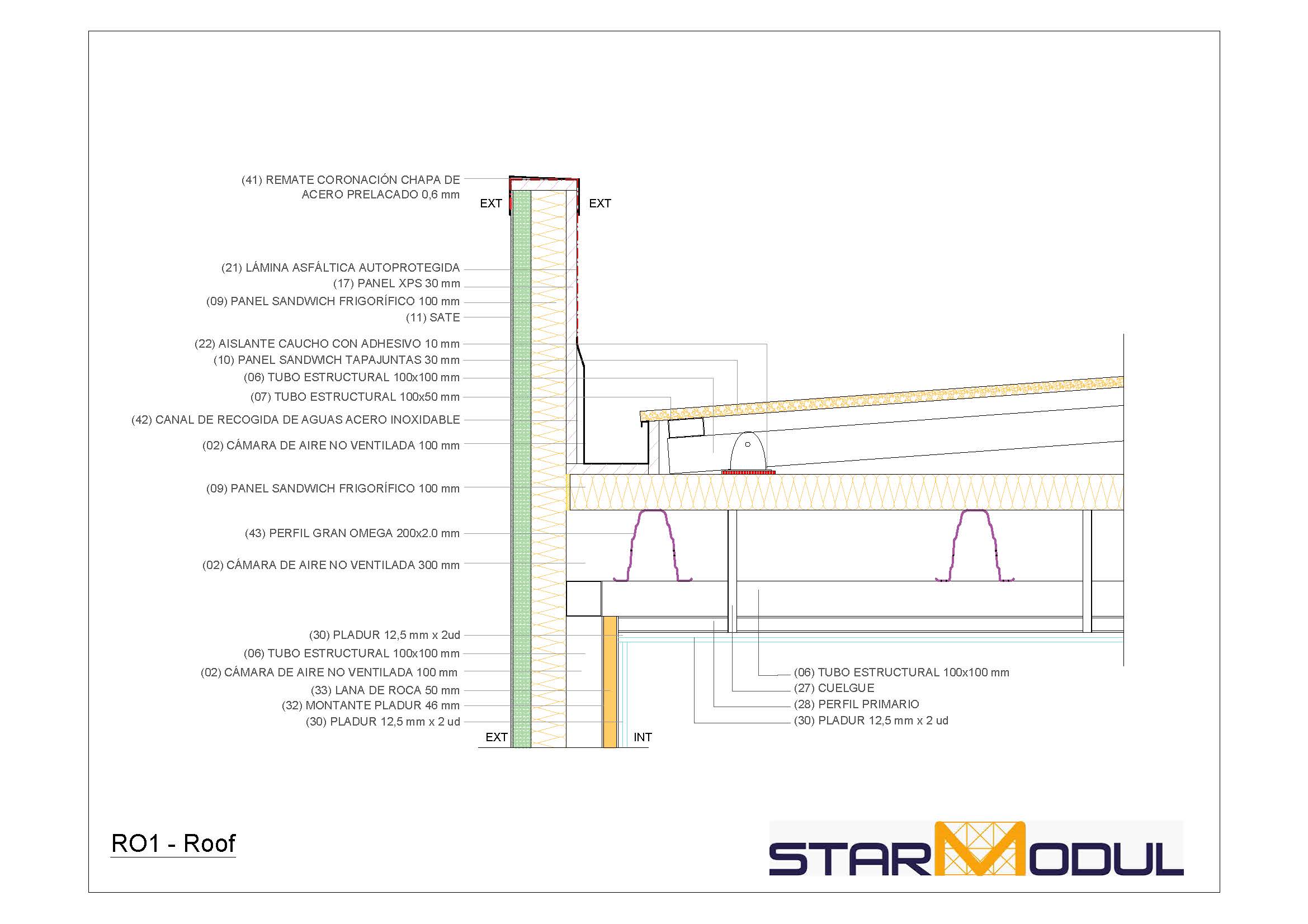

Subestructura metálica para crear las pendientes

La cubierta se completa con una subestructura de acero galvanizado diseñada para generar las pendientes necesarias y preparar el soporte de la capa exterior de cubierta. Su configuración depende de la geometría de la vivienda, las luces, las cargas y el sistema de evacuación de aguas.

Subestructura formada por perfiles metálicos dimensionados según proyecto.
En la solución documentada se utilizan perfiles de 100 × 100 mm y 100 × 50 mm según posición.
Formación de una, dos o varias pendientes cuando la geometría del proyecto lo permite.
Creación de una cámara entre el cerramiento superior y la cubierta exterior.
Coordinación con cumbreras, encuentros, remates y puntos de recogida de aguas.

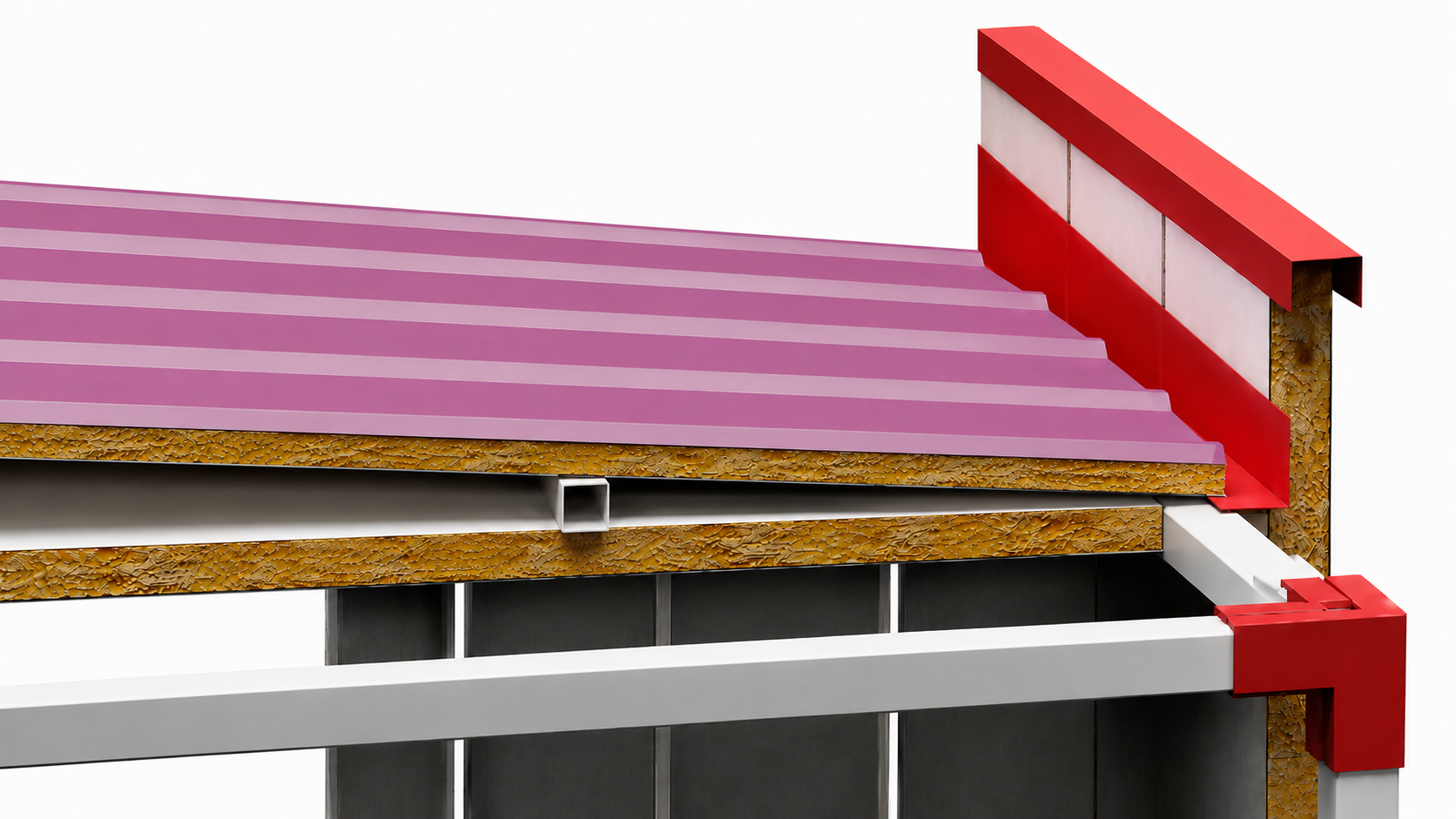

PANEL SÁNDWICH DE CUBIERTA

Panel sándwich para la cubierta de la vivienda

La capa exterior puede resolverse mediante panel sándwich de cubierta colocado sobre la subestructura de pendientes. La solución del kit busca combinar rapidez de montaje, estanqueidad y una rematería coordinada con los encuentros de la vivienda.

En la solución estándar documentada se contempla panel sándwich tapajuntas de 30 mm.
Colocación sobre la subestructura metálica de formación de pendientes.
Fijación mecánica y tratamiento de juntas según el sistema de panel.
Remates de chapa y piezas específicas para encuentros, perímetros y cambios de plano.
Integración con canal oculta y recogida de aguas cuando la configuración del proyecto lo requiere.

DOCUMENTACIÓN INCLUIDA EN EL KIT

Planos e identificación para facilitar el montaje

La documentación de montaje permite relacionar cada componente del kit con su posición en la vivienda. El ejemplo StarModul organiza la estructura por niveles y referencias.

T-00 · Planta de replanteo

Posición general, ejes y cotas de referencia para iniciar el montaje de la estructura metálica.

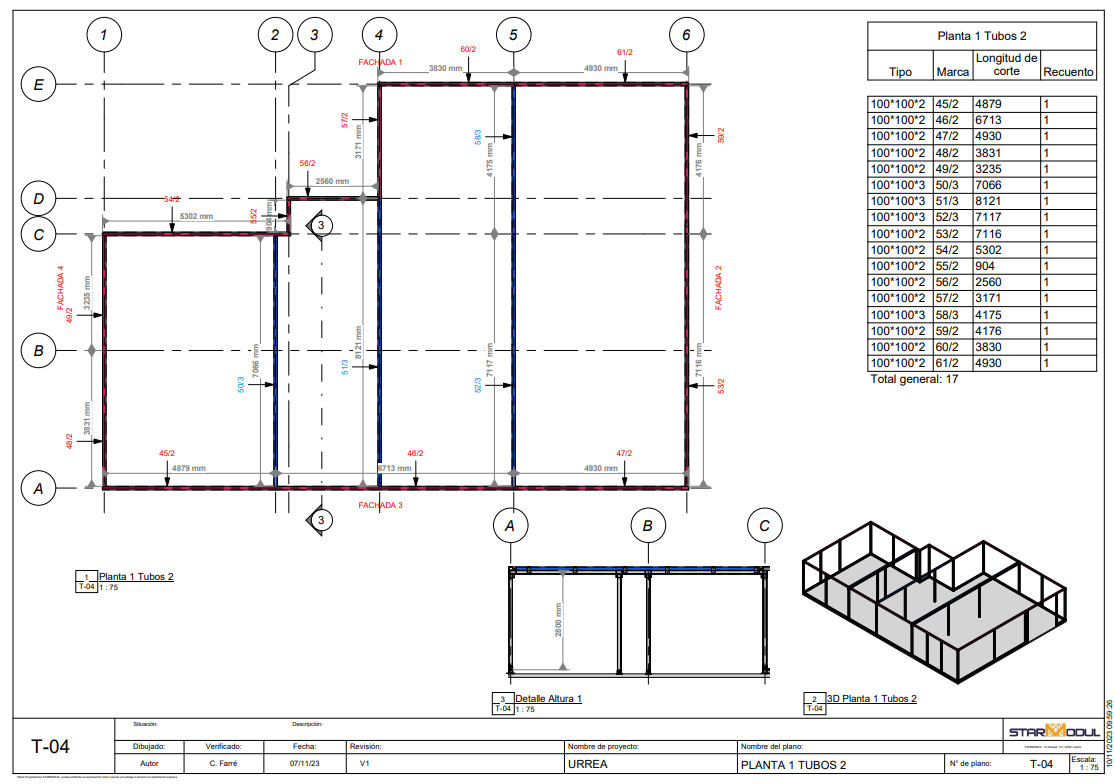

T-01 · Tubos por nivel

Despiece de perfiles con referencias, longitudes de corte y cantidades.

U-01 · Uniones por nivel

Localización de las piezas de unión StarModul correspondientes a cada nudo.

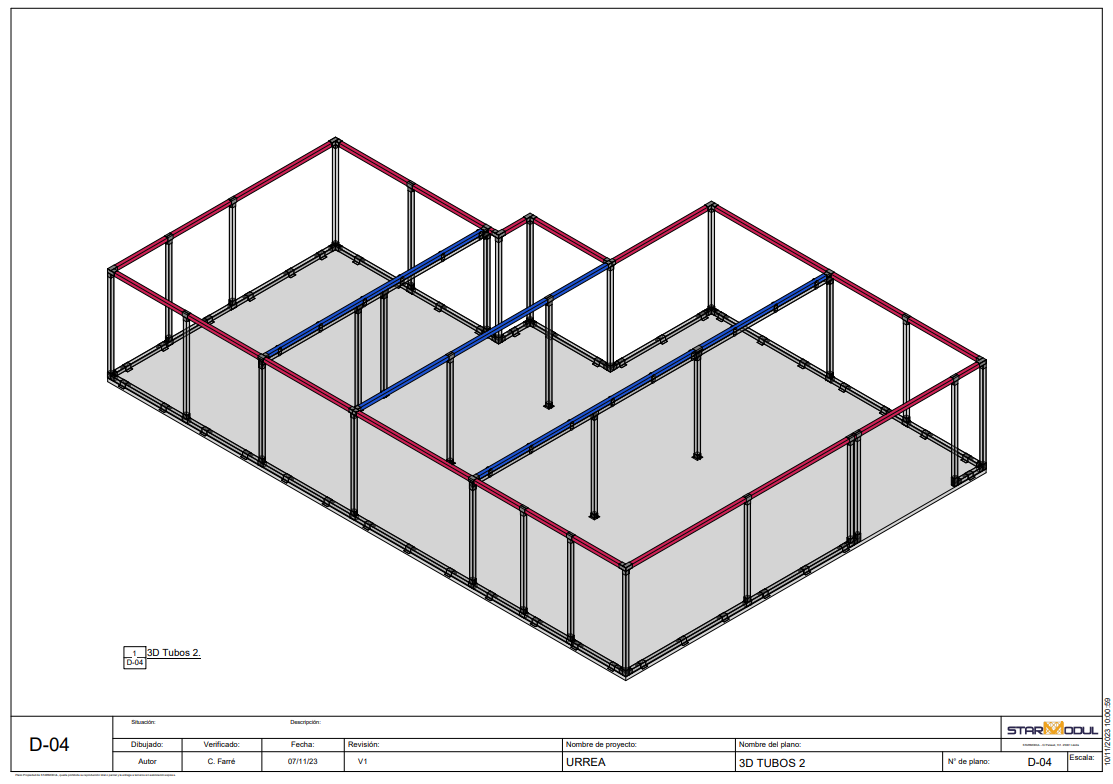

D-01 · Vista 3D por nivel

Apoyo tridimensional para entender la configuración progresiva de la estructura.

P-01 · Planos de paneles

Distribución e identificación de los paneles incluidos en la envolvente.

VENTAJAS DE LAS ESTRUCTURAS METÁLICAS PARA CASAS

Por qué elegir StarModul para vivienda

Estructura de tubo galvanizado de una vivienda starmodul en montaje sobre la losa en la roca del vallès (barcelona) – otra vista

Montaje en seco

Las conexiones mecánicas reducen las operaciones de soldadura en los nudos resueltos con StarModul y facilitan una secuencia de montaje organizada.

Paneles de cerramiento acopiados en obra antes del montaje en la roca del vallès (barcelona)

Industrialización

Perfiles, uniones, paneles y documentación pueden prepararse antes de llegar a obra.

Estructura de tubo galvanizado de una vivienda starmodul en montaje sobre la losa en vilafortuny (tarragona)

Precisión

La preparación previa y la identificación de componentes facilitan el control durante el montaje.

Vivienda con estructura starmodul, jardín y piscina

Diseño a medida

Cada estructura metálica para casa se dimensiona según la geometría y las cargas de su proyecto.

Vivienda starmodul en obra con el cerramiento de fachada en montaje

Modular y ampliable

La construcción atornillada permite estudiar modificaciones o ampliaciones cuando el proyecto y el cálculo lo permiten.

Montaje de paneles de fachada sobre la estructura starmodul en mollerussa (lleida)

Acero reciclable

El acero es un material recuperable y ampliamente reciclable al final de su vida útil.

PRECIO Y LLAVE EN MANO

¿Cuánto cuesta la estructura metálica de una casa?

El precio de la estructura depende de la superficie, el número de plantas, la forma de la cubierta y las cargas del lugar. En el kit de vivienda también cuentan el panel sándwich de fachada y cubierta, los remates y la documentación de montaje.

¿Buscas la casa terminada, llave en mano? Nuestra web casa-industrializada.com se ocupa del proyecto completo de vivienda con el sistema StarModul en Lleida y Tarragona.

Diseña la estructura en 3D →Pide presupuesto →

Lo que más influye en el presupuesto:

La superficie en planta y el número de plantas.
La cubierta: plana, a una o a dos aguas.
Las cargas de viento y nieve de la zona (la cimentación se proyecta aparte).
Qué incluye el kit: solo la estructura, estructura y cerramientos, o el kit completo.

EJEMPLOS REALES

Fotos de obras reales con StarModul

Fotos de obras montadas con el sistema de uniones atornilladas StarModul. Pulsa en una foto para verla en grande.

Vivienda con estructura starmodul, jardín y piscina – vista general — Vivienda con jardín

Vivienda con estructura starmodul, jardín y piscina – otra vista — Vivienda con jardín

Vivienda de dos plantas con estructura metálica starmodul en mollerussa (lleida) – vista general — Vivienda de dos plantas · Mollerussa

Vivienda terminada con estructura metálica atornillada starmodul en la roca del vallès (barcelona) — Vivienda terminada · La Roca del Vallès

Vivienda con estructura starmodul, jardín y piscina – detalle — Vivienda con jardín

Vivienda de dos plantas con estructura metálica starmodul en mollerussa (lleida) – otra vista — Vivienda de dos plantas · Mollerussa

Vivienda terminada con estructura metálica atornillada starmodul — Vivienda terminada

Vivienda terminada con estructura metálica atornillada starmodul – otra vista — Vivienda terminada

Interior de vivienda starmodul con escalera, antes de los acabados en mollerussa (lleida) — Interior con escalera · Mollerussa

Estructura de tubo galvanizado de una vivienda starmodul en montaje sobre la losa — Estructura en montaje

Cocina de una vivienda terminada con estructura starmodul en cambrils (tarragona) — Cocina terminada · Cambrils

Salón comedor de una vivienda terminada con estructura starmodul en cambrils (tarragona) — Salón comedor · Cambrils

Vivienda con estructura starmodul, jardín y piscina – vista 4 — Vivienda con jardín

Vivienda terminada con estructura metálica atornillada starmodul en girona — Vivienda terminada · Girona

Vivienda terminada con estructura metálica atornillada starmodul – detalle — Vivienda terminada

Estructura de tubo galvanizado de una vivienda starmodul en montaje sobre la losa en lleida — Estructura en montaje · Lleida

Cocina de una vivienda terminada con estructura starmodul en mollerussa (lleida)

PREGUNTAS FRECUENTES

Preguntas sobre estructuras metálicas para casas

Resolvemos las dudas más habituales sobre el kit StarModul, estructura, cimentación, forjados, fachadas, cubiertas y montaje de viviendas.

¿Qué incluye un kit StarModul para una vivienda?

El kit StarModul puede incluir estructura metálica para la casa preparada a medida, uniones StarModul, tornillería, cerramientos de panel sándwich, subestructura y solución de cubierta, remates y documentación de montaje. El alcance definitivo depende del proyecto y del presupuesto.

¿Qué perfiles utiliza una estructura metálica para casa StarModul?

El sistema utiliza habitualmente perfil tubular cuadrado de 100 × 100 mm como sección principal y perfiles auxiliares como 100 × 50 mm. Los espesores, refuerzos y disposición de los perfiles se determinan mediante cálculo estructural para cada vivienda.

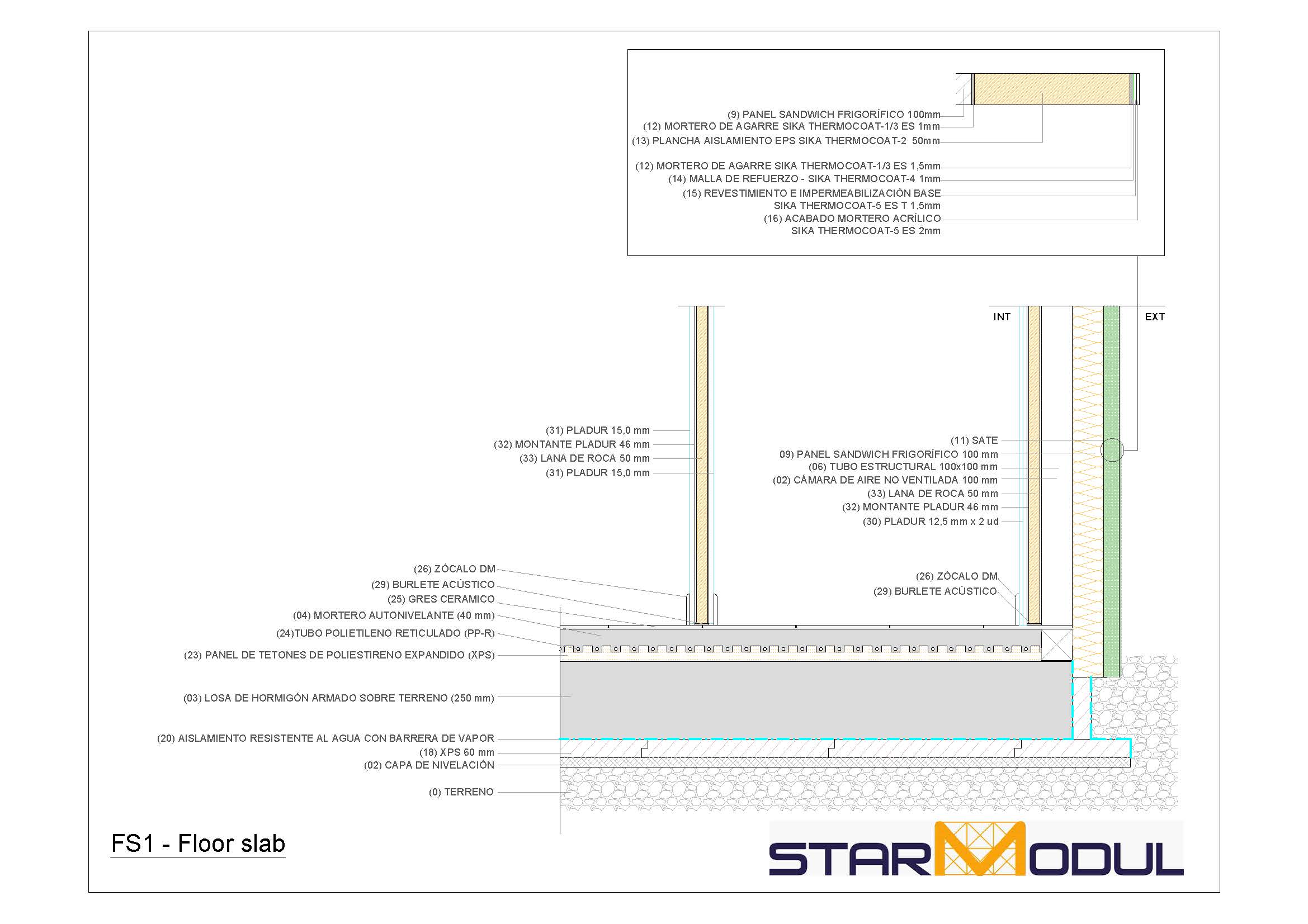

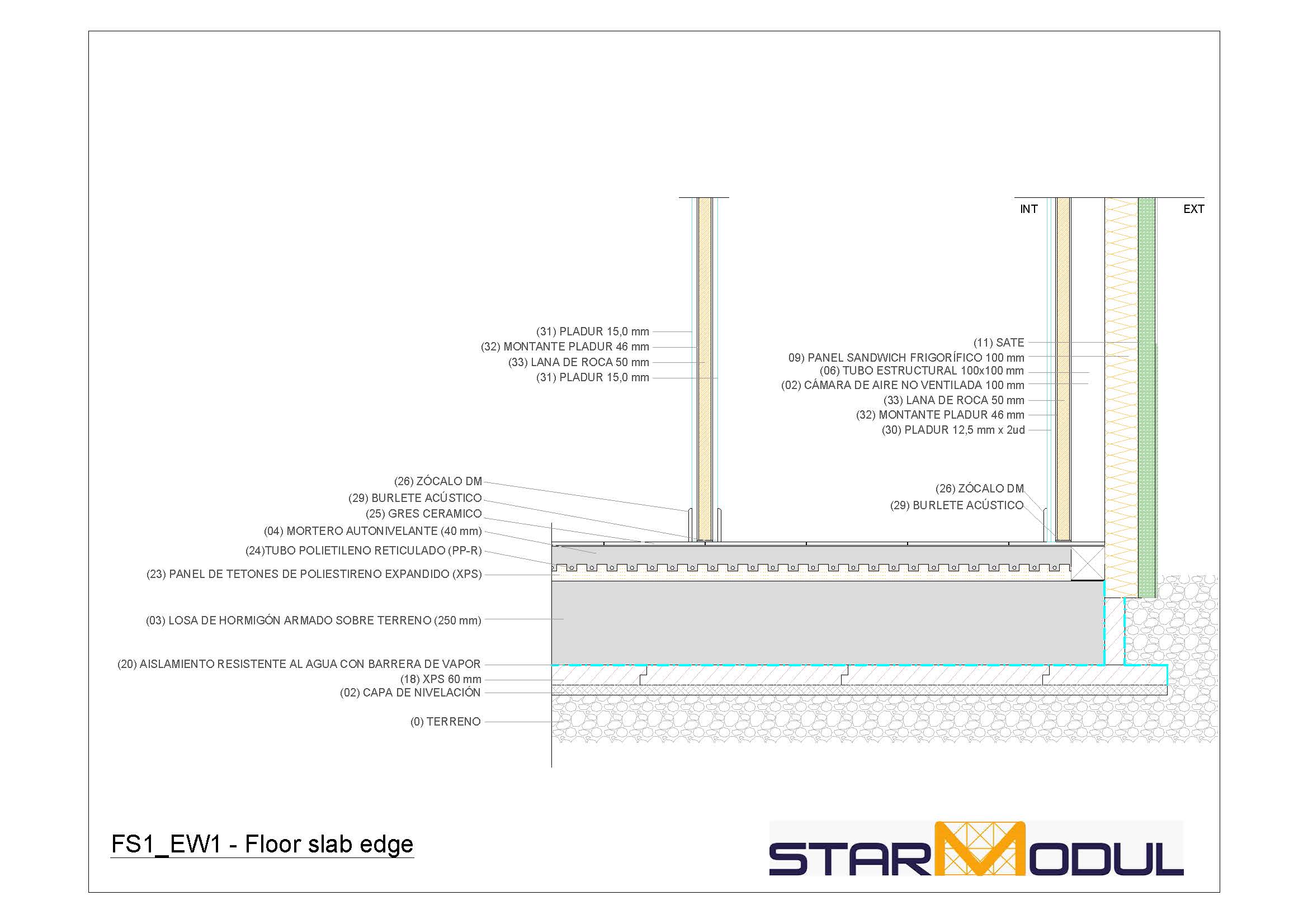

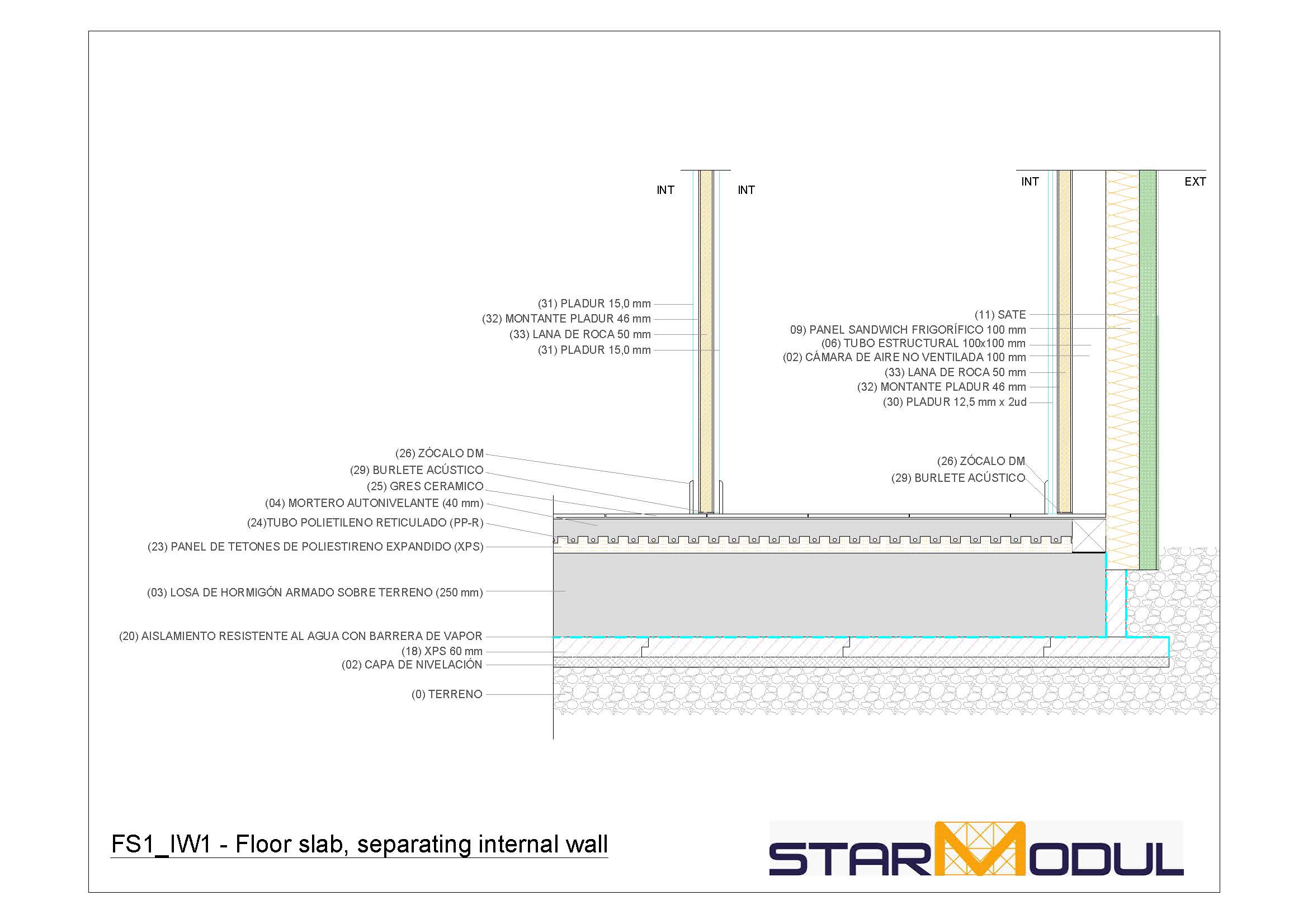

¿Qué cimentación necesita una casa con estructura metálica?

La cimentación depende del terreno, el estudio geotécnico y las cargas de la vivienda. Pueden estudiarse soluciones mediante losa de hormigón armado, zapatas o forjado sanitario, entre otras alternativas definidas por el proyecto estructural.

¿Qué acabados de fachada puede tener una vivienda StarModul?

Una casa con estructura metálica StarModul puede completarse con panel sándwich, SATE, fachada ventilada, composite, fibrocemento, cerámica, piedra, madera, ladrillo visto, revoco u otros acabados compatibles con el proyecto arquitectónico.

¿Qué tipos de cubierta se pueden realizar?

Pueden estudiarse cubiertas planas, a una pendiente, a dos o más aguas y soluciones industrializadas con subestructura metálica y panel sándwich. La geometría y la solución definitiva se dimensionan para cada proyecto.

¿El kit StarModul incluye planos de montaje?

Sí. El suministro puede incluir documentación de replanteo, despiece de tubos, uniones por nivel, vistas 3D y planos de paneles con referencias para facilitar el montaje de la estructura metálica de la vivienda.

¿Se puede suministrar únicamente la estructura metálica?

Sí. El alcance puede limitarse a la estructura metálica y las uniones, o ampliarse con cerramientos, cubierta, documentación de montaje y otros componentes del kit según las necesidades del proyecto.

OBRAS Y GUÍAS
