MONTAGE D'UNE STRUCTURE MÉTALLIQUE

Montage d'une structure métallique avec le système StarModul

Le système StarModul permet de monter une structure métallique à l'aide d'assemblages vissés, en remplaçant la soudure au niveau des nœuds structurels par des assemblages mécaniques conçus pour positionner et assembler les profilés. Les tubes arrivent coupés sur mesure et chaque pièce étiquetée, avec des plans de montage pas à pas : sur le chantier, rien à couper ni à souder, il suffit de boulonner.

Montage à sec

Un montage ordonné et sans soudure

La structure est préparée conformément au dossier du projet, ce qui facilite le montage progressif des poteaux, des poutres, des portiques et d’autres éléments directement sur le chantier.

Le client peut réaliser le montage lui-même en suivant les plans, sans soudeurs ni engins lourds, ou faire appel à l’équipe Starmodul Montaje, avec des monteurs qualifiés et formés, en Catalogne et en Aragon.

  • Assemblages boulonnés, sans soudure sur chantier
  • Système breveté
  • Calcul de structure par un ingénieur pour chaque projet
  • Marquage CE selon la norme harmonisée EN 1090-1

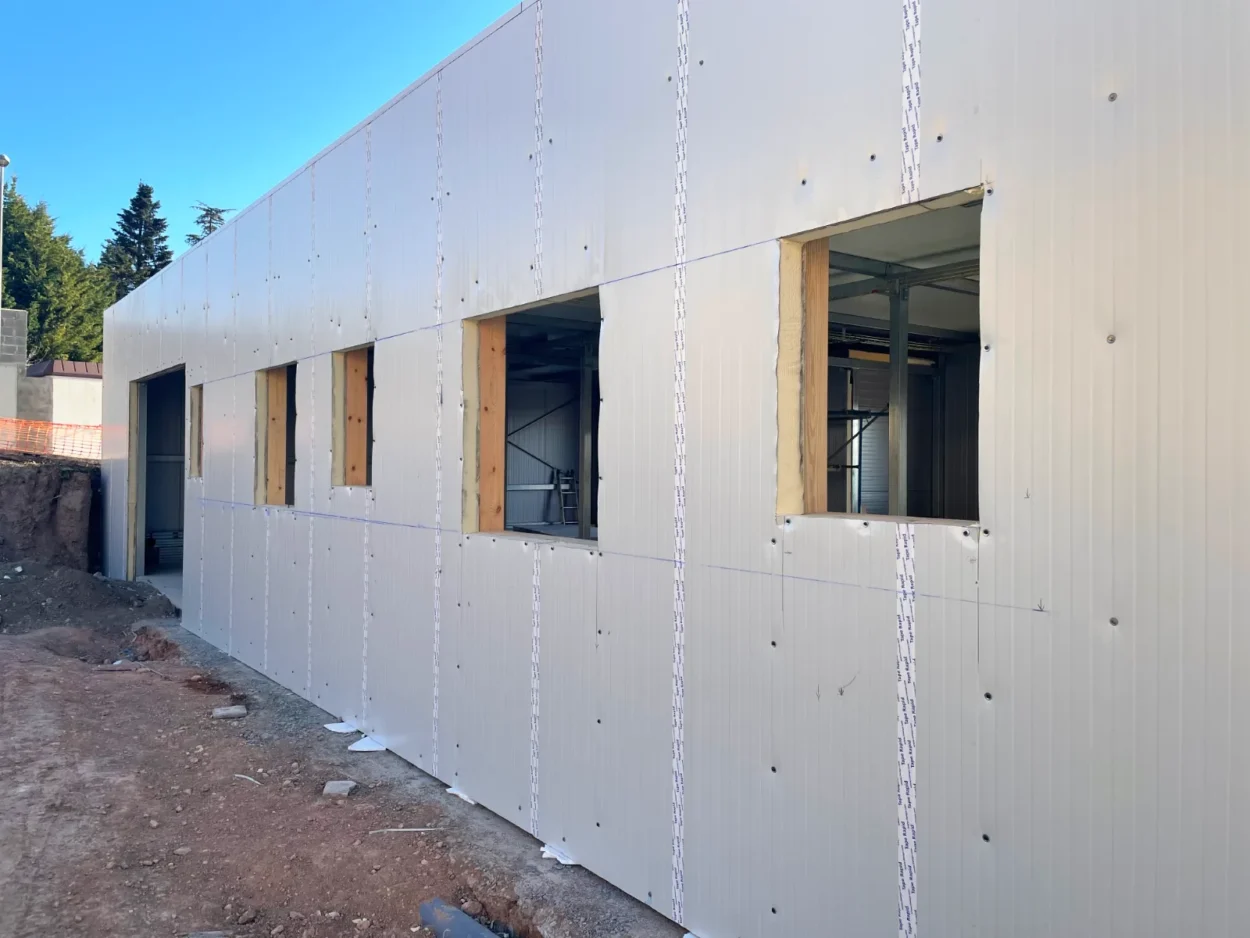

Pose des panneaux de façade sur la structure starmodul à girona

PROCÉDURE DE MONTAGE

Montage d’une structure métallique, étape par étape

Le montage repose sur un tracé précis, l’identification préalable des pièces et une séquence logique d’assemblage par niveaux. Le système s’assemble à l’aide d’outils à main de base, conformément à la documentation du projet.

Paso 1 alta calidad

01

Implantation et pré-assemblage des poteaux

On détermine l’emplacement de la structure et on procède au pré-montage des poteaux sur les pièces d’ancrage prévues pour leur fixation au sol.

Paso 2 alta calidad

02

Montage de la bande périphérique inférieure

On assemble les profilés inférieurs afin de former le périmètre de la structure et de définir la position relative des poteaux.

Paso 3 alta calidad

03

Vérification du socle et fixation au sol

Une fois le périmètre inférieur monté, on obtient une base plus rigide. À ce stade, la fixation au sol peut être réalisée à l’aide de chevilles ou de tout autre système prévu dans le projet.

Paso 4 alta calidad

04

Montage du périmètre de la toiture

On assemble les profilés supérieurs qui forment le périmètre de la toiture et relient le couronnement des piliers.

Paso 5 alta calidad

05

Formation des pentes de toiture

Lorsque la géométrie correspond à une toiture à deux versants, on assemble les pièces et les profilés qui permettent de former les pentes prévues.

Paso 6 alta calidad

06

Montage de poutres entre les portiques

Les poutres de toiture situées entre les portiques sont mises en place afin de parachever la structure porteuse de l’étage supérieur.

Paso 7 alta calidad

07

Cadres de portes et de fenêtres

On met en place les pièces spéciales et les profilés nécessaires à la réalisation des ouvertures et des encadrements structurels des portes et des fenêtres.

Paso 8 alta calidad

08

Renforcement de la structure

Les éléments de rigidification prévus sur le plan vertical sont mis en place afin d’assurer la stabilité et la géométrie de l’ensemble.

Paso 9 alta calidad

09

Structure achevée et enveloppe du bâtiment

Une fois la structure montée, il est possible de procéder à la fermeture totale ou partielle. Le catalogue propose le panneau sandwich comme solution lorsque l’isolation thermique et/ou acoustique est requise.

Séquence de montage : le schéma ci-dessus illustre la procédure décrite dans le catalogue StarModul. La configuration précise des profilés, des assemblages, des fixations et des renforts doit être conforme à la documentation et au calcul structurel de chaque projet.

VIDÉO DE MONTAGE

Montage d’une structure métallique vissée, étape par étape

Dans cette vidéo de StarModul, vous pouvez voir le processus réel de montage d’une structure métallique vissée, depuis la préparation des composants jusqu’à l’assemblage de la structure.

L’objectif du système est de transposer sur le chantier un processus préalablement défini, en réduisant les opérations d’ajustement et en évitant le soudage au niveau des nœuds résolus grâce aux assemblages StarModul.

Plans de montage

Plans de montage d’une structure de 10 × 5 m monopente

Voici les plans de montage que nous préparons pour chaque structure : plan d’implantation, une planche par étape avec les tubes numérotés, élévations cotées et calepinage des panneaux. Cet exemple est une structure monopente en tube 100 × 100, de 9,9 × 4,9 × 3 m entre axes.

Structure complète en 3d
Structure complète en 3D
  1. Plan d’implantation
    01

    Plan d’implantation

    Axes, cotes et position de chaque poteau sur la dalle.

  2. Étape 1 · ceinture basse
    02

    Étape 1 · Ceinture basse

    Tubes de base assemblés au sol.

  3. Étape 2 · poteaux
    03

    Étape 2 · Poteaux

    Poteaux emboîtés dans les assemblages de la ceinture basse.

  4. Étape 3 · ceinture haute
    04

    Étape 3 · Ceinture haute

    Poutres de couronnement qui ferment les portiques.

  5. Étape 4 · poutres
    05

    Étape 4 · Poutres

    Poutres de toiture avec la pente monopente.

  6. Étape 5 · pannes de toiture
    06

    Étape 5 · Pannes de toiture

    Pannes qui reçoivent le panneau de toiture.

  7. Étape 6 · portes et fenêtres
    07

    Étape 6 · Portes et fenêtres

    Cadres des ouvertures en façade.

  8. Élévations
    08

    Élévations

    Chaque façade cotée, avec les tubes numérotés.

  9. Panneaux de toiture
    09

    Panneaux de toiture

    Calepinage et ordre de pose des panneaux.

  10. Panneaux de façade
    10

    Panneaux de façade

    Calepinage de chaque façade, avec les ouvertures.

Cliquez sur une planche pour l’agrandir. Plans d’exemple, à titre indicatif : chaque structure est dessinée sur mesure et le calcul est validé par un ingénieur.

Les plans complets d’un modèle type : bungalow de 6 × 3 m

Plans de montage complets · 39 planches, tels que le client les reçoit avec sa structure (version sans cotes de chantier) : page de garde, légendes, assemblages, implantation, chaque phase en plan, assemblages et 3D, élévations et panneaux.

1 / 390-00 · Page de gardePDF
Page de garde des plans de montage : bungalow de 6 × 3 m à un pan

Zoomez par double clic, Ctrl + molette ou en pinçant, et faites glisser pour vous déplacer. Les flèches changent de planche.

Index des plans 39 planches
  1. Page de garde et légendes
  2. Implantation
  3. Phase 1 · Ceinture basse
  4. Phase 2 · Poteaux du rez-de-chaussée
  5. Phase 3 · Ceinture haute
  6. Phase 4 · Poutres du rez-de-chaussée
  7. Phase 5 · Omégas du plancher
  8. Phase 6 · Pannes de toiture
  9. Phase 7 · Portes et fenêtres
  10. Élévations
  11. Panneaux
Faites glisser pour tourner
Ω200 × 2,0 · hauteur 189,1 mm · 8,36 kg/m

PANNES GRAN OMEGA

Pannes Gran Omega pour toitures et façades

Les pannes de toiture et les lisses de façade sont réalisées avec la panne Gran Omega : un profilé en acier galvanisé formé à froid, percé tous les 50 mm, qui se boulonne directement sur les portiques, sans échantignolles ni soudure.

  • 9 sections, de Ω50 à Ω300 (hauteur de 54 à 280 mm)
  • Trous tous les 50 mm pour boulons M10 de classe 8.8
  • Recouvrement par emboîtement sur les appuis : elle travaille comme une poutre continue
  • Acier S350GD galvanisé Z275, marquage CE (EN 1090-1)

Voir la panne Gran Omega Demander un devis

COMPARAISON DES MODES DE MONTAGE

Montage traditionnel vs. montage vissé StarModul

La principale différence réside dans la manière dont sont traités les raccords entre les profilés lors du montage de la structure métallique.

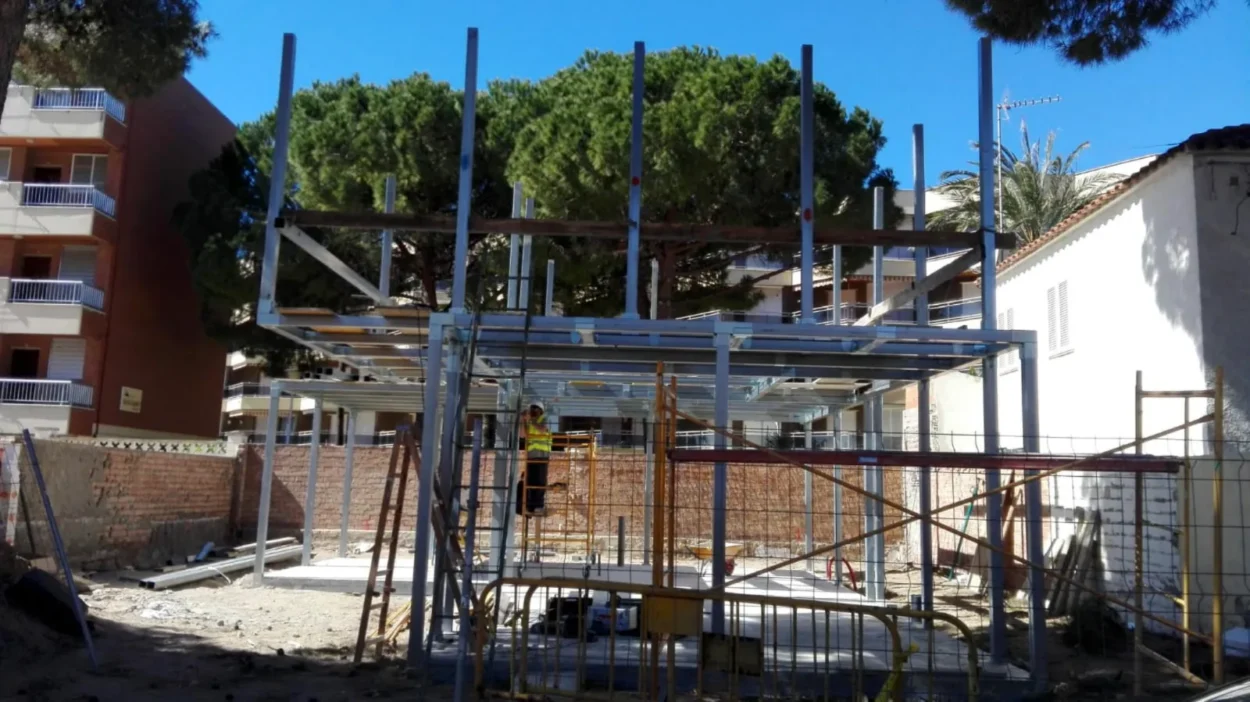

Ossature en tube galvanisé d'une maison starmodul en montage sur la dalle à vilafortuny (tarragona)

Structure métallique soudée

Montage avec StarModul

MONTAGE SUR CHANTIER

Matériel préparé pour faciliter le montage de la structure métallique

Dans les projets fournis sous forme de kit, les composants peuvent être préparés et organisés de manière à ce que le montage suive un ordre précis. La documentation de montage permet d’identifier les profilés, les assemblages et les positions.

Envio de tubos y uniones tipo kit

EXEMPLES RÉELS

Photos de réalisations avec StarModul

Photos de chantiers montés avec le système d’assemblages boulonnés StarModul. Cliquez sur une photo pour l’agrandir.

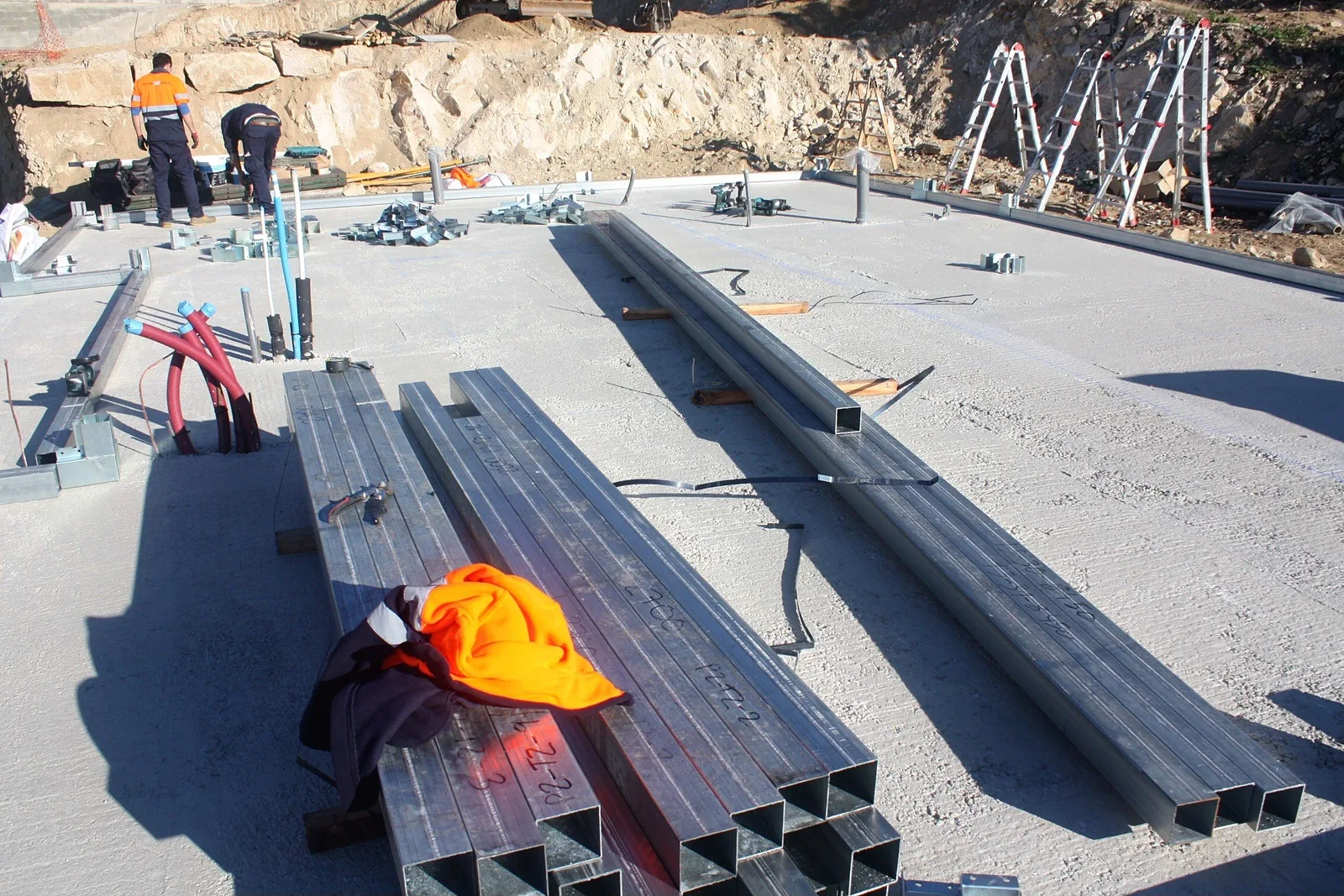

Tubes et matériel du kit starmodul sur chantier, prêts au montage à la roca del vallès (barcelona)
Kit sur chantier · La Roca del Vallès

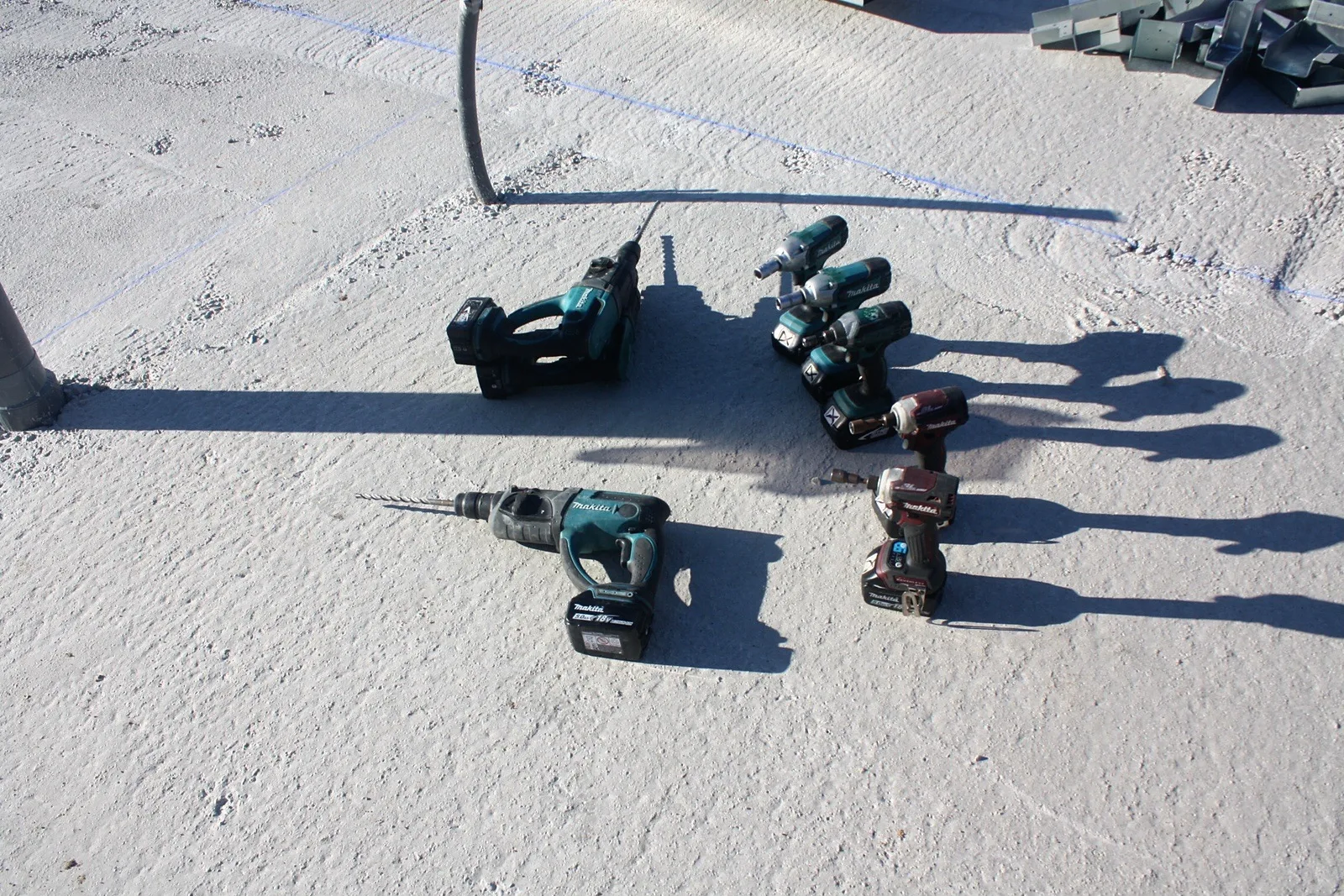

Outils de montage : visseuses et clés, sans soudure à la roca del vallès (barcelona)
Outils de montage · La Roca del Vallès

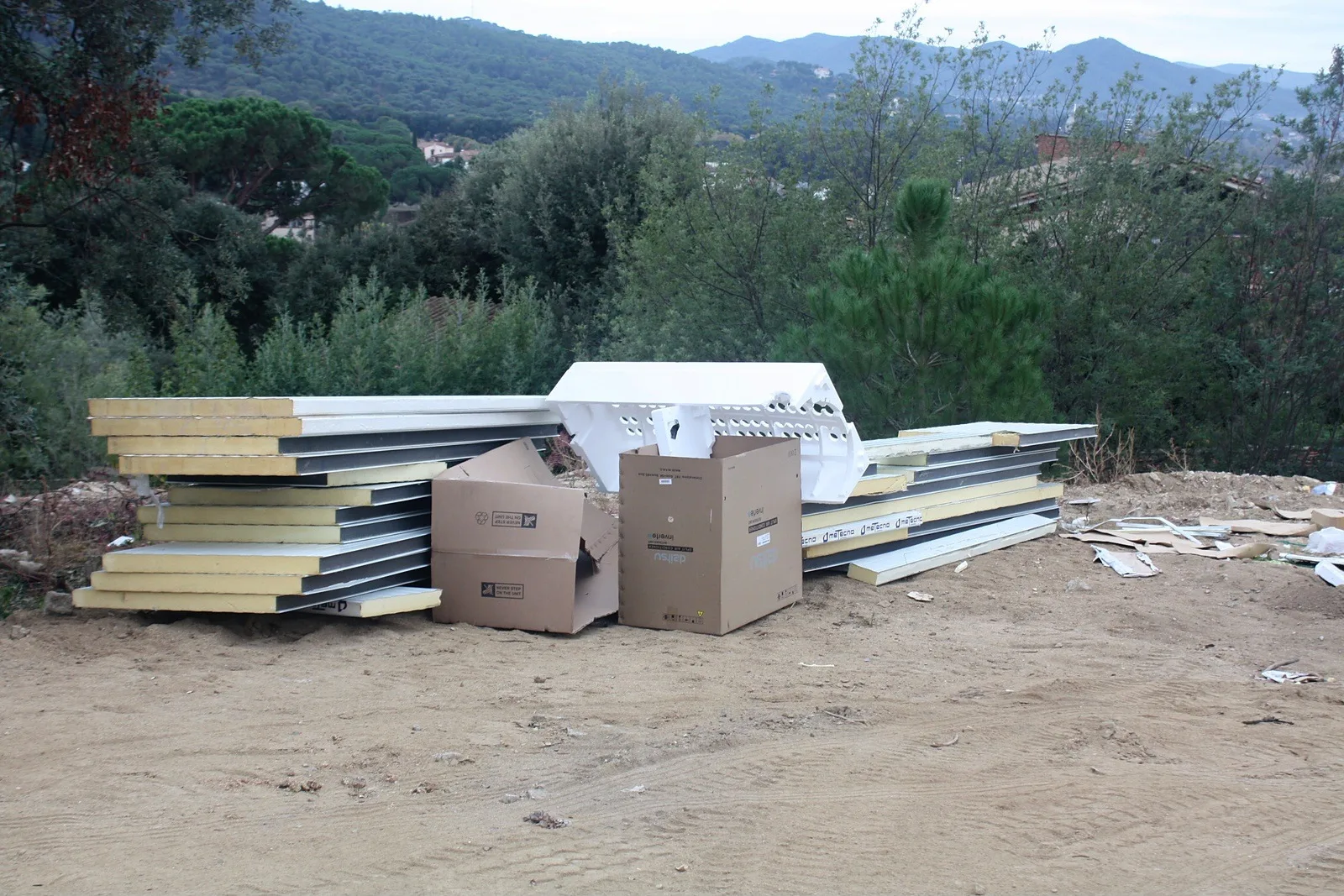

Panneaux de bardage stockés sur chantier avant la pose à la roca del vallès (barcelona)
Panneaux sur chantier · La Roca del Vallès

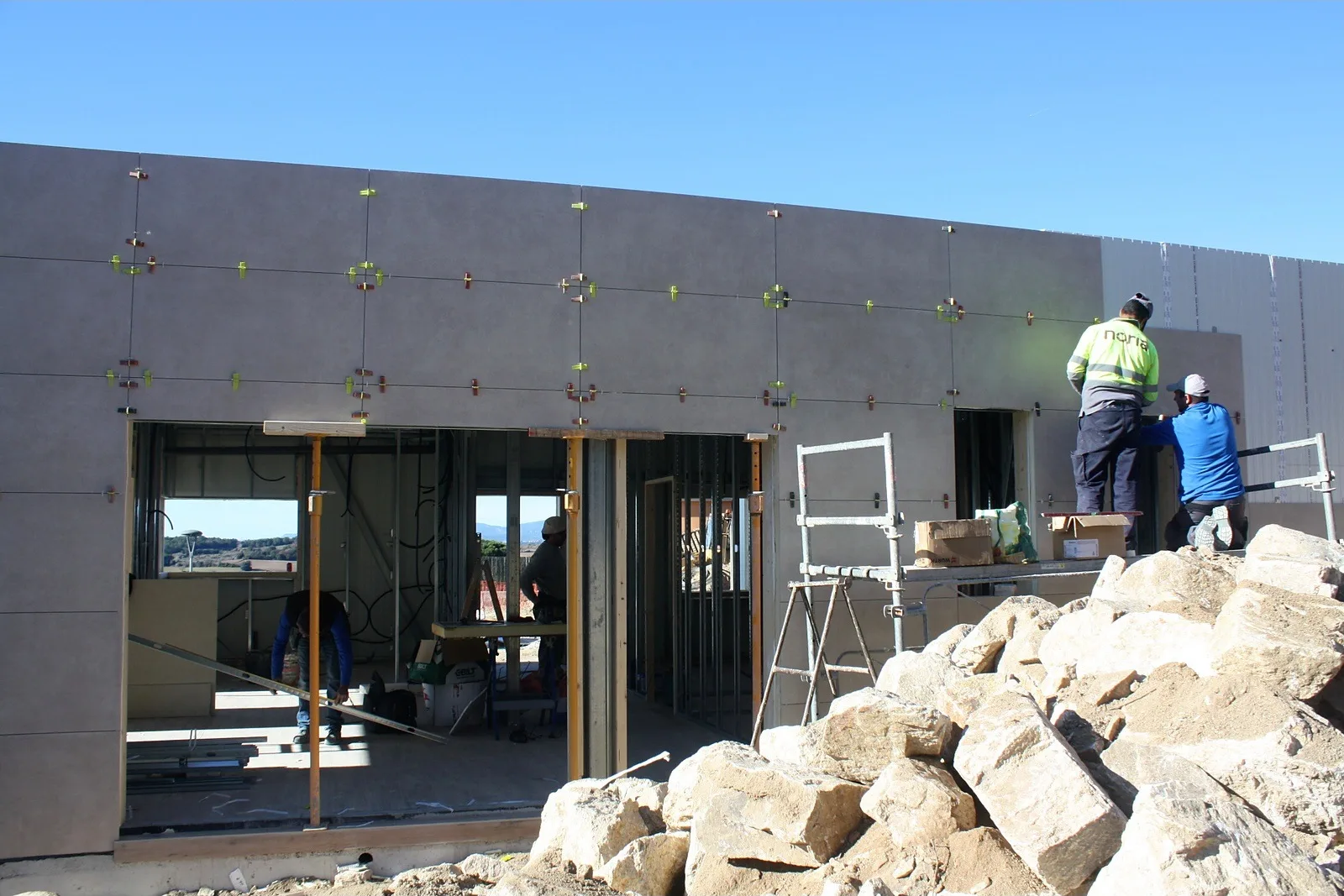

Pose des panneaux de façade sur la structure starmodul à la roca del vallès (barcelona)
Pose de façade · La Roca del Vallès

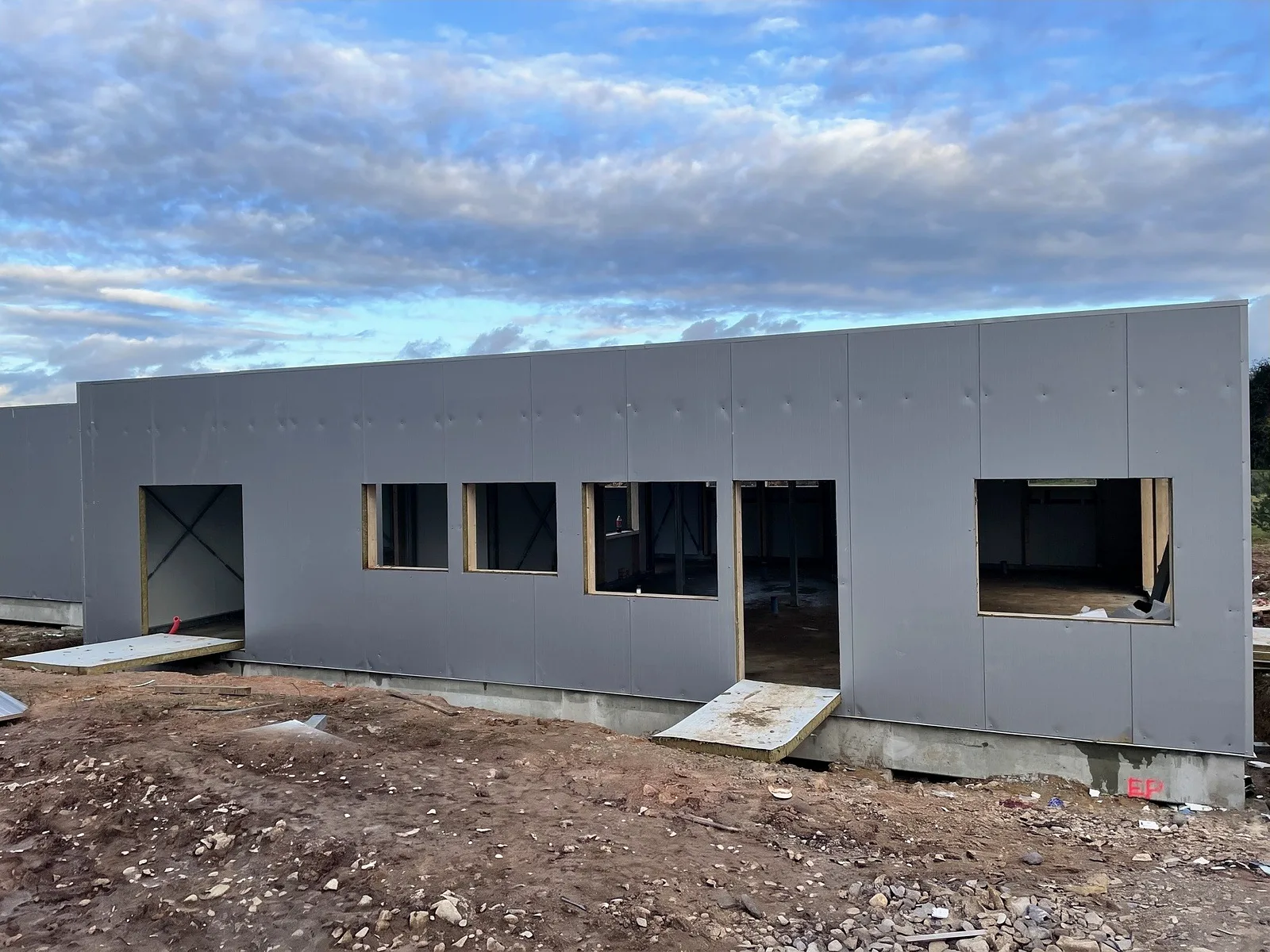

Maison starmodul en chantier, pose du bardage de façade
Pose de la façade

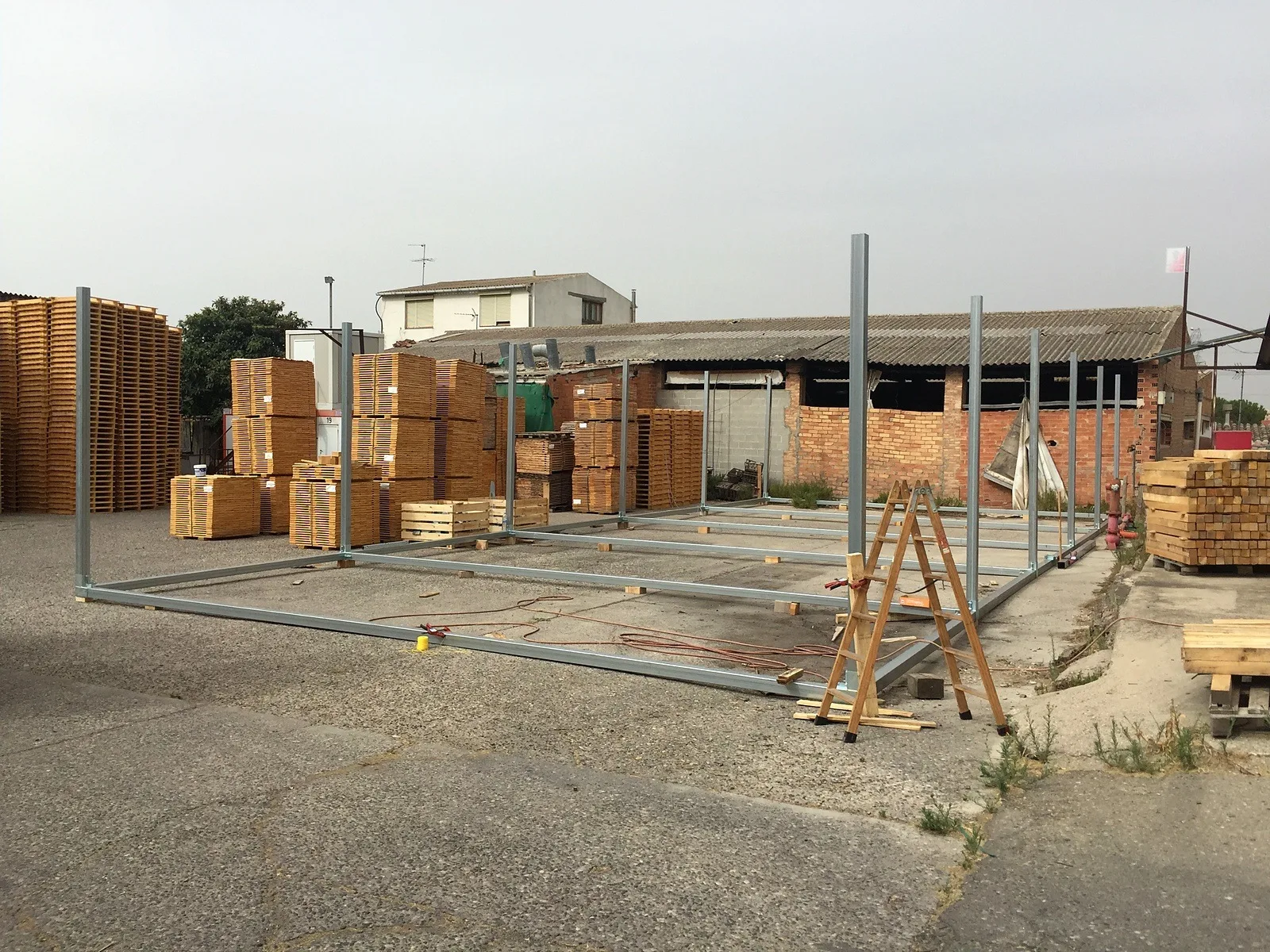

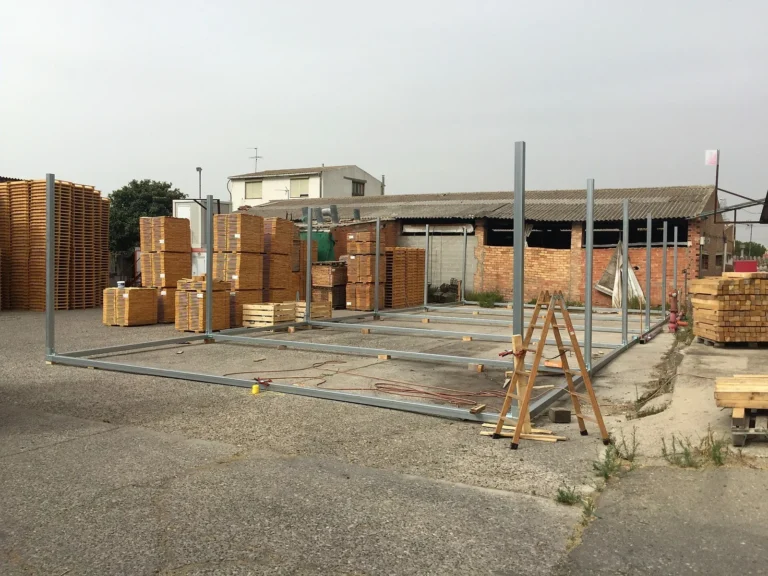

Structure starmodul montée avant la couverture à faura (valencia)
Structure montée · Faura

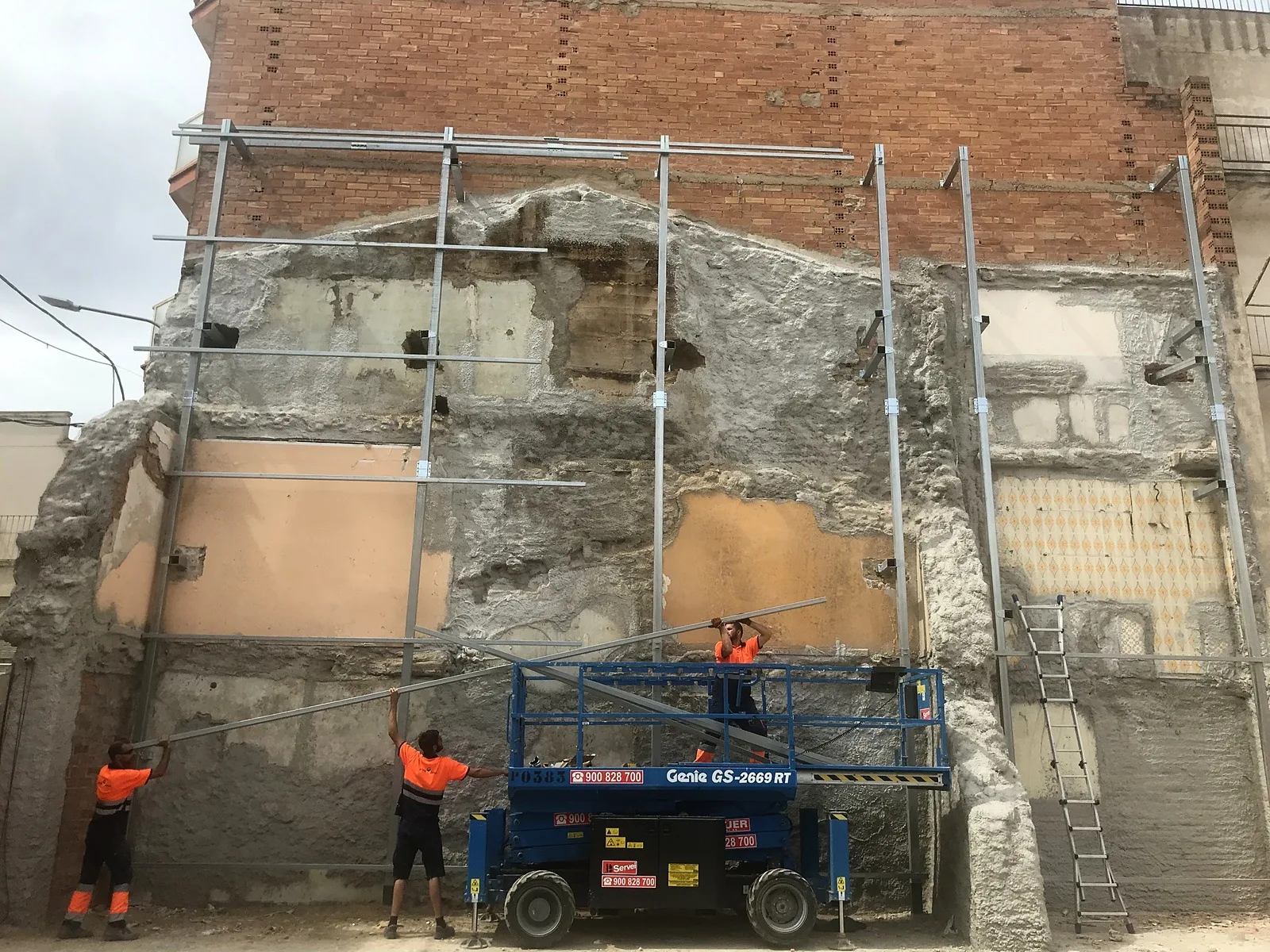

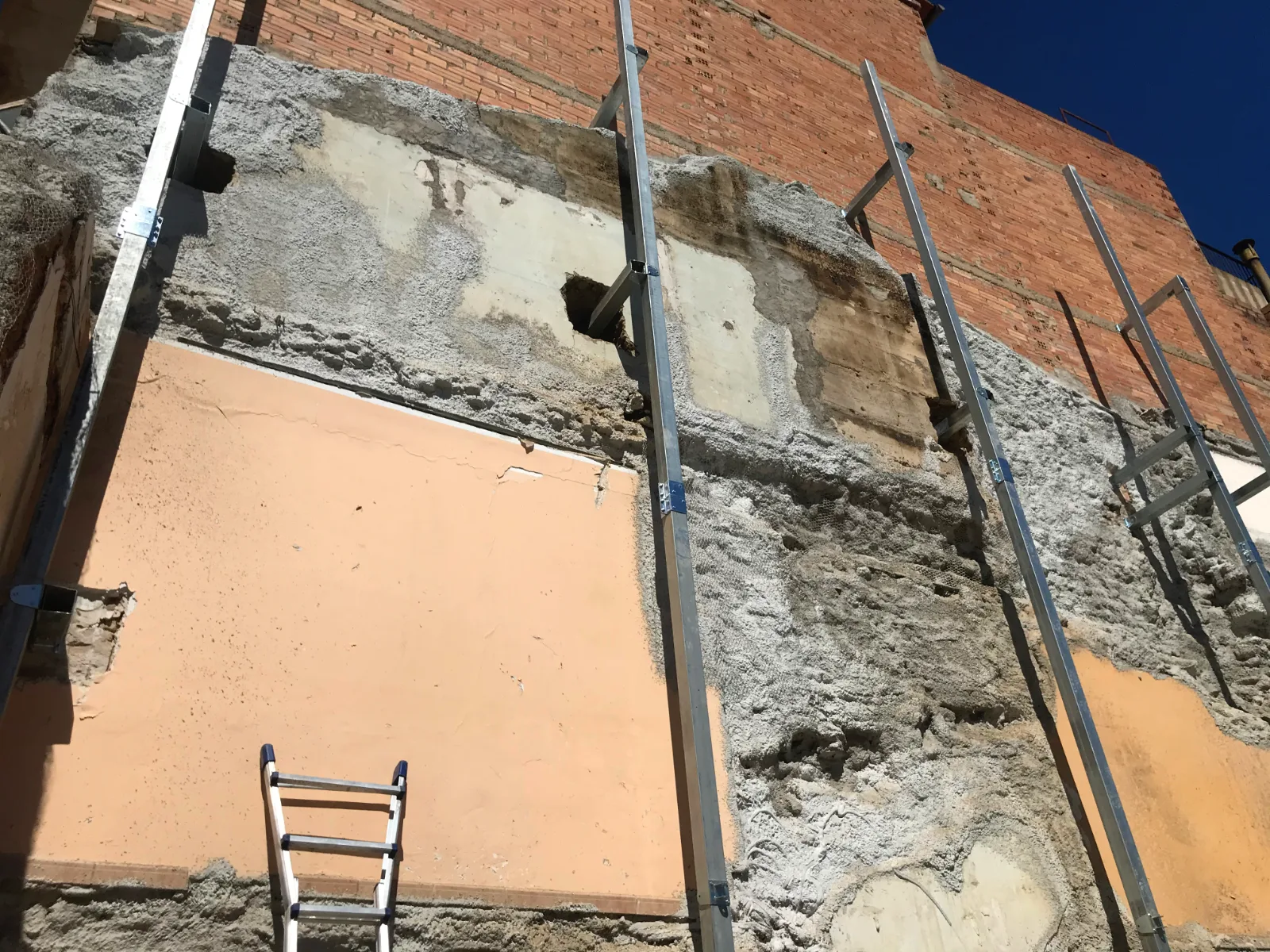

Façade réhabilitée sur ossature métallique starmodul à torrefarrera (lleida)
Réhabilitation de façade · Torrefarrera

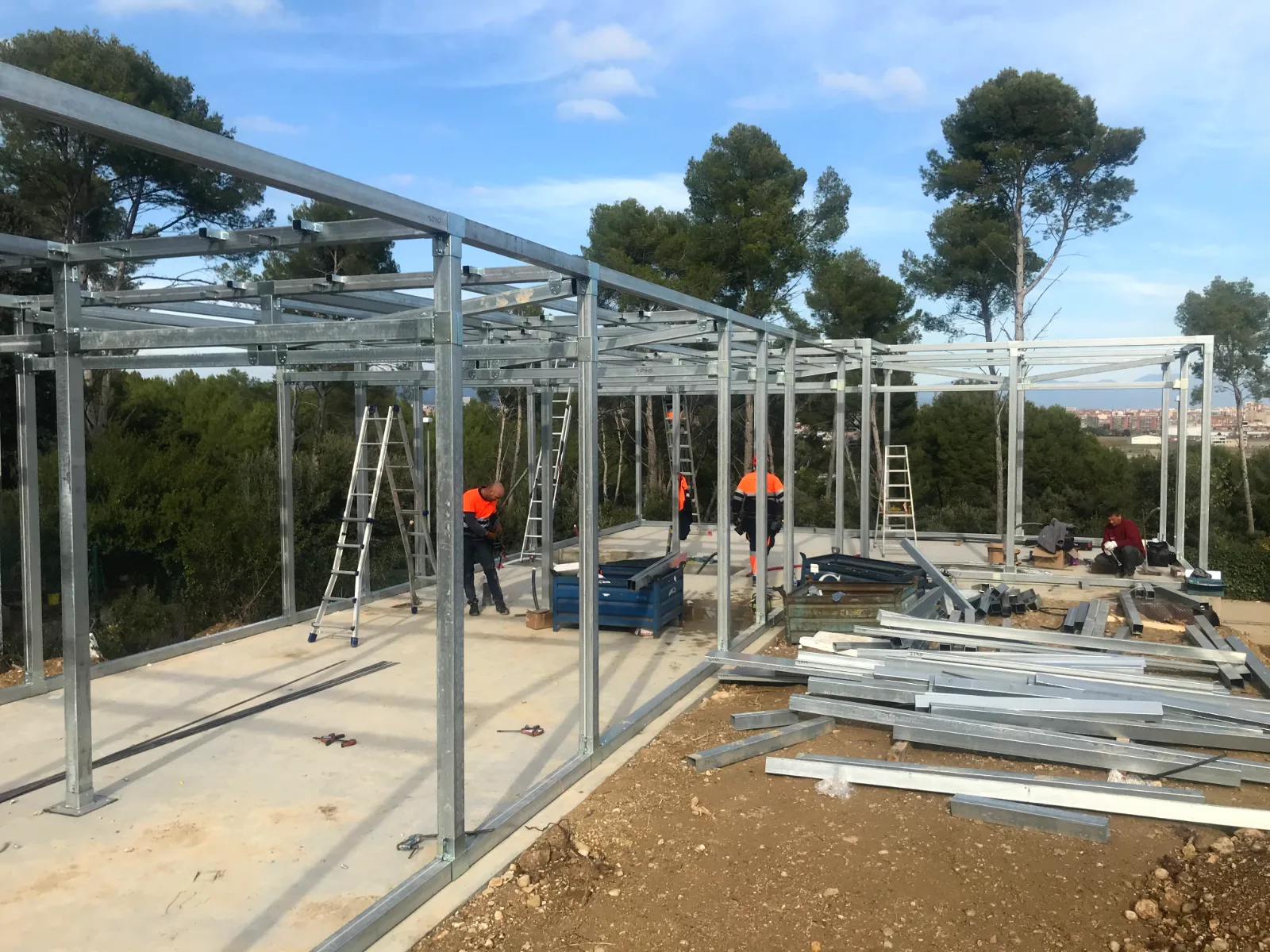

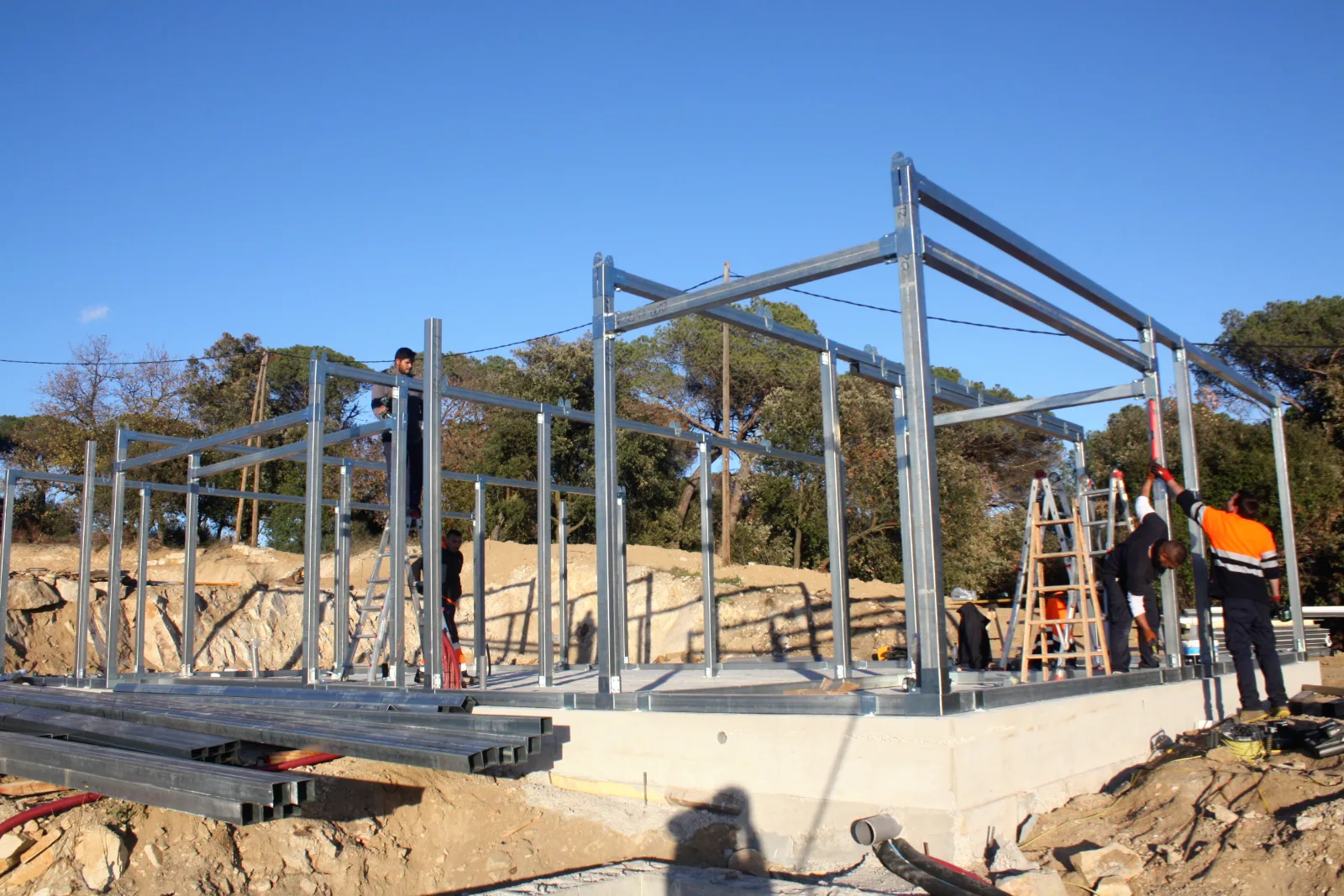

Ossature en tube galvanisé d'une maison starmodul en montage sur la dalle à la roca del vallès (barcelona) – vue d’ensemble
Ossature en montage · La Roca del Vallès

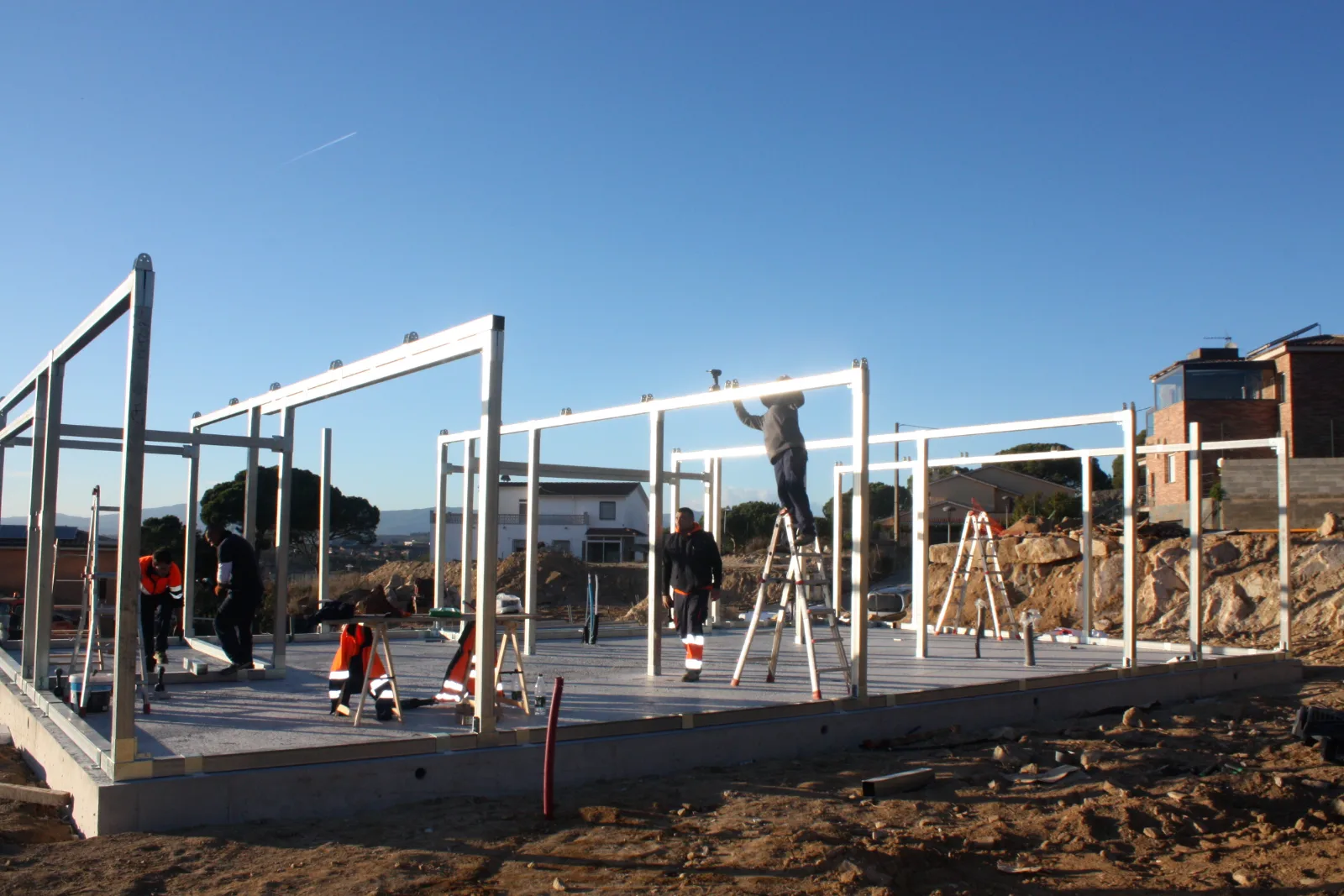

Ossature en tube galvanisé d'une maison starmodul en montage sur la dalle à la roca del vallès (barcelona) – autre vue
Ossature en montage · La Roca del Vallès

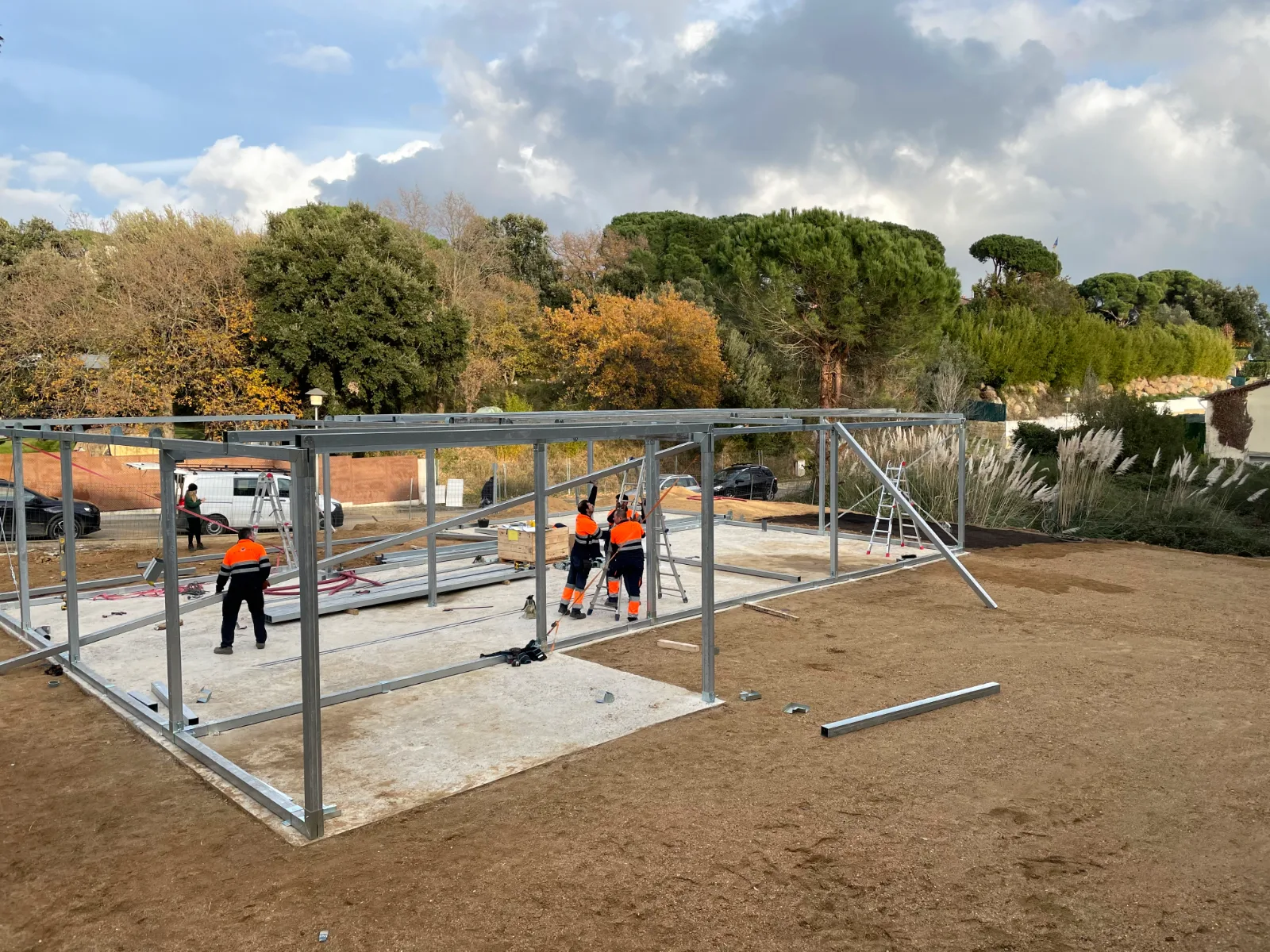

Ossature en tube galvanisé d'une maison starmodul en montage sur la dalle à girona – vue d’ensemble
Ossature en montage · Girona

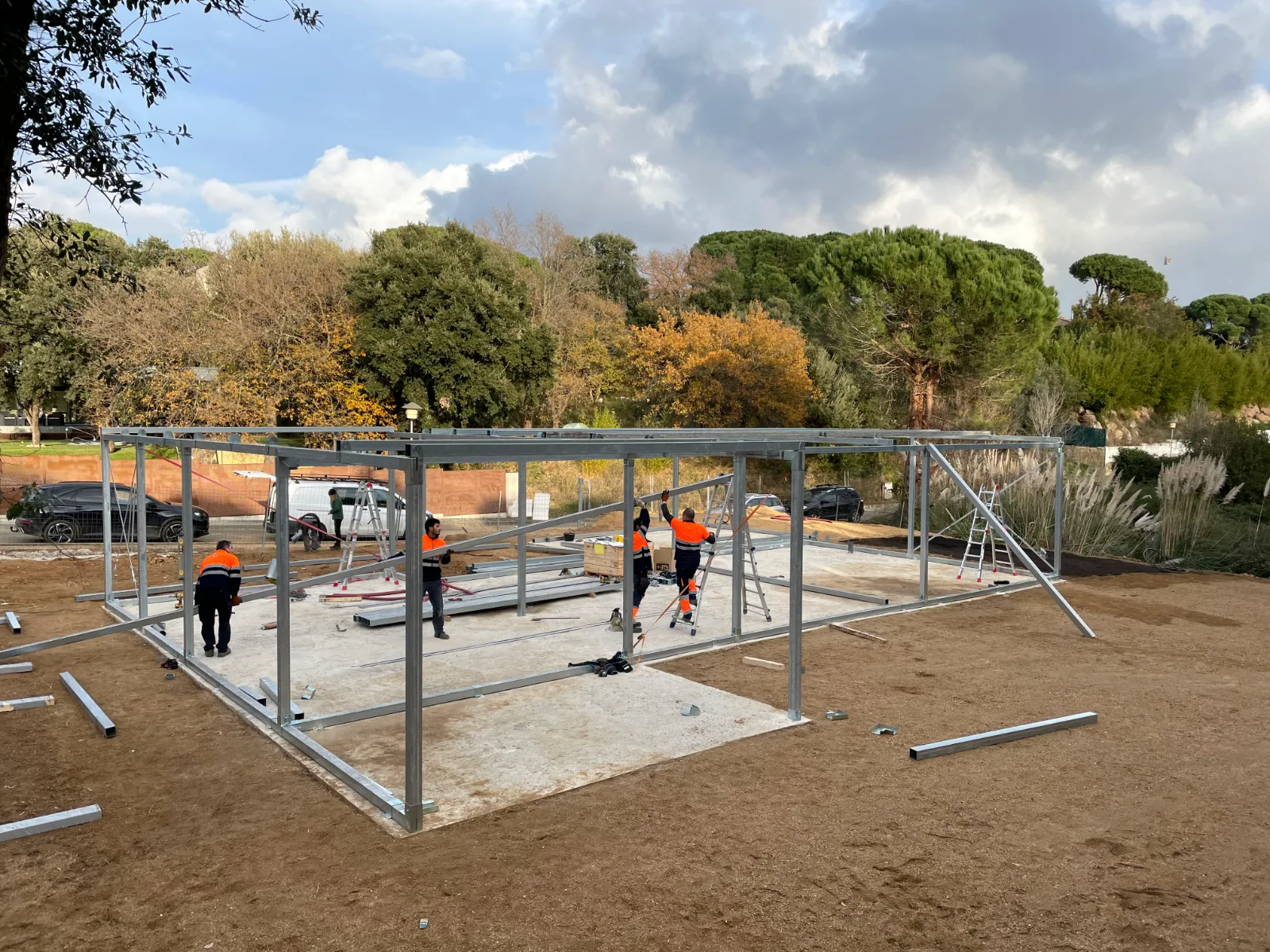

Ossature en tube galvanisé d'une maison starmodul en montage sur la dalle à girona – autre vue
Ossature en montage · Girona

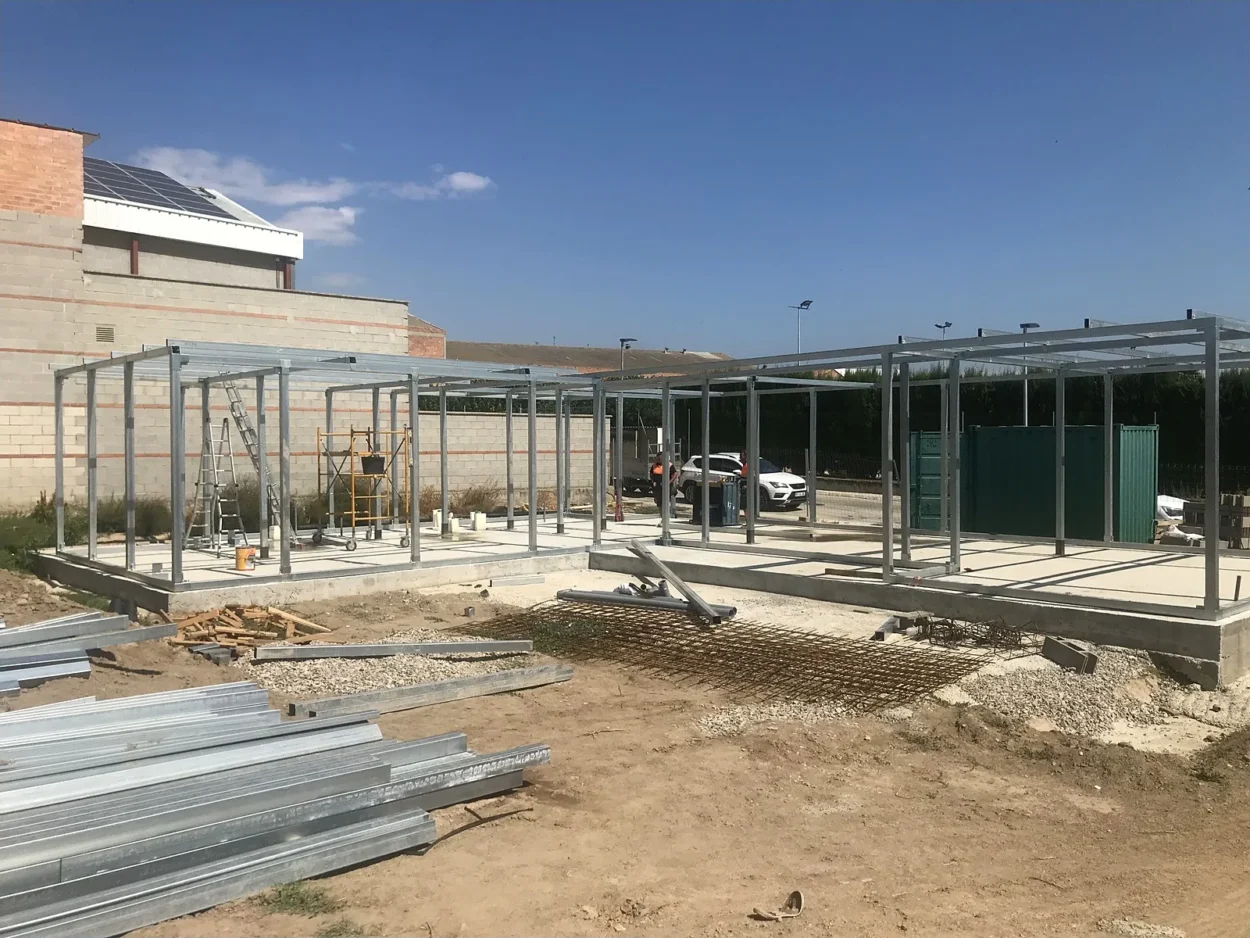

Ossature en tube galvanisé d'une maison starmodul en montage sur la dalle
Ossature en montage
Ossature en tube galvanisé d'une maison starmodul en montage sur la dalle

FOIRE AUX QUESTIONS

Questions relatives au montage des structures métalliques

Nous répondons aux questions les plus courantes concernant le montage, les outils, l’auto-assemblage et les structures métalliques vissées StarModul.

Le montage d’une structure métallique StarModul consiste à assembler les profilés en acier à l’aide de pièces de raccordement vissées, conformément à la géométrie et à la documentation du projet. Les nœuds réalisés à l’aide de ce système ne nécessitent aucune soudure lors du montage.

Ce n’est pas le cas pour les assemblages conçus avec des raccords StarModul. Les profilés sont assemblés mécaniquement à l’aide des pièces de raccordement et de la visserie correspondante.

Le serrage des raccords s’effectue à l’aide d’outils classiques adaptés à la visserie du système. Les assemblages à ailettes pour tube 50×50 mm utilisent de la visserie M8 (clé de 13 mm) et ceux pour tube de 100 mm du M10 (clé de 15 mm pour les vis à embase et les écrous, et de 16–17 mm pour la tête du boulon traversant M10×120 DIN 931) ; la légende des plans de montage indique la clé de chaque vis. De plus, lors du montage, on utilise les moyens habituels de traçage, de mise à niveau, de levage et de sécurité nécessaires, en fonction des dimensions de la structure.

Oui. StarModul propose des kits et des solutions prêtes à monter, comprenant des profilés, des raccords et de la documentation classés en fonction de la configuration du projet.

Cela dépend de la taille, du poids des composants, de la hauteur et de la complexité de la structure. Les petits projets peuvent nécessiter des équipes réduites, tandis que les structures plus importantes requièrent davantage d’ouvriers et les moyens auxiliaires correspondants.

Le délai dépend des dimensions, de la géométrie, de l’accessibilité et des conditions de chantier. Le système à vis est conçu pour simplifier l’assemblage et réduire les opérations de soudure et d’ajustement au niveau des nœuds.

L’utilisation de raccords vissés facilite le démontage des composants et permet d’envisager d’éventuelles modifications ou extensions. Toute modification doit être préalablement vérifiée par un calcul structurel.
