StarModul ist ein patentiertes Trockenbausystem für verschraubte Stahlkonstruktionen. Es ermöglicht die Montage von Stahlprofilen mittels präziser mechanischer Verbindungen, wodurch das Schweißen an den Knotenpunkten entfällt und die Montage von Konstruktionen unterschiedlicher Formen und Abmessungen vereinfacht wird.
Das System eignet sich für den Einsatz mit Profil- oder Vollrohren mit quadratischem oder rechteckigem Querschnitt und ist darauf ausgelegt, den Montageprozess zu industrialisieren: Vorabplanung, festgelegte Bauteile, Schraubverbindungen und eine saubere Ausführung direkt auf der Baustelle.
Mechanische Verbindungen zum Zusammenbau der Konstruktion ohne Schweißen der Knotenpunkte.
Ein System, das darauf ausgelegt ist, die Montagearbeiten zu vereinfachen und zu beschleunigen.
Damit lassen sich Strukturen unterschiedlicher Abmessungen und Konfigurationen realisieren.
Profile und Wandstärken, die entsprechend den Belastungen und den Projektanforderungen bemessen sind.

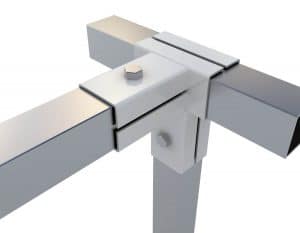

Bei einer verschraubten Metallkonstruktion werden die Profile, aus denen Stützen, Träger, Rahmen, Dächer, Decken und andere tragende Elemente bestehen, durch mechanische Verbindungen miteinander verbunden. Bei StarModul wird jeder Knotenpunkt durch ein spezielles Bauteil gelöst, das die Profile positioniert und deren Befestigung mittels Schrauben ermöglicht.
Da bei der Montage auf Schweißarbeiten verzichtet wird, kann die Montage mit herkömmlichen Werkzeugen und in einem wesentlich übersichtlicheren Verfahren erfolgen. Das System reduziert den Anpassungsaufwand auf der Baustelle und erleichtert die Vorbereitung des Materials.
Dank seines modularen Konzepts lassen sich verschiedene Konfigurationen kombinieren, und je nach verwendeter Baureihe können Stahl-, Eisen-, Aluminium- oder Holzprofile sowie Lösungen, die mit IPN- und HEB-Trägern kompatibel sind, zum Einsatz kommen.
Ergebnis: ein System aus modularen, demontierbaren und im Trockenbauverfahren montierbaren Metallkonstruktionen, das sich für Wohn-, Industrie- und Gewerbeprojekte eignet.
Stahlrohre, aus denen Säulen, Träger und tragende Bauteile bestehen.
Speziell entwickelte Teile zur Beseitigung verschiedener Arten von Knoten.
Mechanische Befestigung der Profile an den Konstruktionsverbindungen.
Die Gestaltung und die Dicke der Profile richten sich nach der jeweiligen Konstruktion.
Das System wandelt die herkömmliche Montage einer Stahlkonstruktion in einen vorab geplanten und organisierten Montageprozess um.
Es werden die Geometrie, die Abmessungen, das Rastermaß sowie die Position von Pfeilern, Trägern, Rahmenkonstruktionen und weiteren erforderlichen Elementen festgelegt.
Profile, Wandstärken, Knotenpunkte und Befestigungen werden entsprechend den Lasten und den besonderen Gegebenheiten des Projekts dimensioniert.
Die Profile, Verbindungselemente und Bauteile werden gemäß der Projektdokumentation angeordnet, um ihre Identifizierung auf der Baustelle zu vereinfachen.
Die Profile werden mithilfe der StarModul-Verbindungen und der dazugehörigen Schrauben miteinander verbunden, bis die Konstruktion fertiggestellt ist.
StarModul-Verbindungselemente werden aus 3 mm dickem legiertem Stahl hergestellt, der kaltgewalzt und durch eine Verzinkung vor Korrosion geschützt ist. Die veröffentlichte technische Dokumentation umfasst zudem eine Chrom-Passivierung und eine elektrolytische Oberflächenbehandlung. Für spezielle Anwendungen können bestimmte Legierungen, einschließlich Edelstahl, in Betracht gezogen werden.
In den technischen Unterlagen zu den StarModul-Verbindungen angegebener Stahl.
Aus 3 mm starkem Stahlblech gefertigtes Formteil.
Angegebener Zugfestigkeitswert für das Material der Verbindungen.
Der im technischen Datenblatt angegebene Streckgrenzwert.
Angabe zur Duktilität des verwendeten Werkstoffs.
Bezeichnung des Rohstoffs, wie in den veröffentlichten Unterlagen angegeben.
StarModul bietet verschiedene Verbindungsserien an, die sich an unterschiedliche Profile und Anwendungsbereiche anpassen lassen. Die endgültige Auswahl muss unter Berücksichtigung der Geometrie, der Nutzung der Konstruktion und der entsprechenden Berechnung getroffen werden.
Kompatibilität mit Rohren und Profilen aus Stahl, Eisen und Aluminium, je nach Verbindungsserie.
Das Verbindungskonzept ermöglicht es, auch mit Holzprofilen in geeigneten Anwendungsbereichen zu arbeiten.
Das System lässt sich an Tragwerkslösungen anpassen, die IPN- und HEB-Profile enthalten.
Vierkantrohr: 100 × 100, 50 × 50 und 25 × 25 mm. Rechteckrohr: 100 × 50 mm. Aus den veröffentlichten Unterlagen geht hervor, dass verschiedene Wandstärken kompatibel sind.
Die Effizienz des Systems beruht auf vollständig zugänglichen Verbindungen, die mittels Schrauben befestigt werden. Die Montage kann mit gängigen Werkzeugen – Festzangen, Handschlüsseln oder Ratschen – erfolgen, ohne dass Schweißgeräte erforderlich sind.

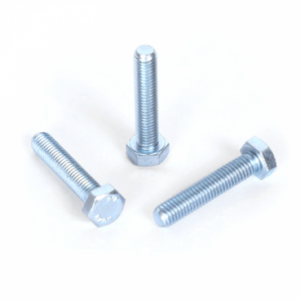

Die derzeit veröffentlichte Spezifikation sieht verzinkte Sechskantschrauben nach DIN 933 (ISO 4017), Festigkeitsklasse 8.8, M10×20 vor. Ergänzt wird die Baugruppe durch Sechskantmuttern der Festigkeitsklasse 8.8 oder 6.8 mit einem selbstsichernden Neopren-Einsatz, um das Risiko eines Lösens durch Vibrationen zu verringern.
DIN 933 / ISO 4017 · Festigkeitsklasse 8.8 · M10×20 / M10x120
Hochfeste Verzinkung gemäß der veröffentlichten Spezifikation.

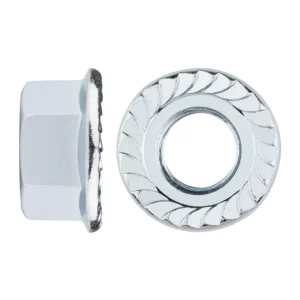

Sechskant, Klasse 8.8 oder 6.8, mit selbstsicherndem Neopren-Element.
Die verschiedenen Verbindungsarten ermöglichen die Realisierung von einfachen Konstruktionen bis hin zu Konstruktionen, die zusätzliche Befestigungen, Einfassungen oder spezielle Stützen erfordern.
Geeignet, wenn die Verbindung zusätzliche Befestigungsflächen, Verankerungen, Platten, Einfassungen oder spezielle Halterungen erfordert.
Die vielseitigste Alternative für Standardanwendungen mit Stahlrohren sowie – je nach Baureihe – mit Aluminium- oder Holzprofilen.
StarModul verfügt über eine Gemeinschaftsmarke für Geschmacksmuster, und auf der aktuellen technischen Seite wird angegeben, dass die Herstellung in Spanien erfolgt. Die veröffentlichten Unterlagen verweisen auf die CE-Kennzeichnung für Metallkonstruktionen gemäß EN 1090-1:2011 + A1:2012, die Qualitätszertifizierung nach ISO 9001 sowie Prüfungen gemäß UNE-EN ISO 1461:2010.
Schutz des Designs des StarModul-Systems.
Herstellungsangaben gemäß den aktuellen Unternehmensunterlagen.
Veröffentlichte Referenz für die CE-Kennzeichnung von Stahlkonstruktionen.
In den veröffentlichten Unterlagen genannte Qualitätszertifizierung.
Referenznorm für Prüfungen und den Korrosionsschutz von verzinkten Bauteilen.
Ein System, das auf eine saubere, modulare Ausführung und mechanische Montage ausgerichtet ist.
Das StarModul-System vereint die Vorteile einer Metallkonstruktion mit einem mechanischen Montageverfahren: weniger Arbeitsschritte auf der Baustelle, hohe Modularität sowie die Möglichkeit, die Konstruktion zu demontieren oder umzugestalten.
Mechanische Verbindungen ersetzen das Schweißen bei der Montage der Profile.
Die Vorbereitungsarbeiten und die Verschraubung reduzieren den Arbeitsaufwand und vereinfachen die Ausführung auf der Baustelle.
Die Konstruktion kann demontiert, verändert oder erweitert werden, sofern dies aus konstruktiver und statischer Sicht zulässig ist.
Die Bauteile werden vorab definiert, um das Ausrichten, Positionieren und Identifizieren zu erleichtern.
Die verschiedenen Verbindungsarten ermöglichen die Umsetzung vielfältiger Geometrien und Konfigurationen.
Wohngebäude, Hallen, Pergolen, Überdachungen, Solaranlagen, Fassaden und maßgeschneiderte Projekte.
Der wesentliche Unterschied des StarModul-Systems gegenüber einer geschweißten Stahlkonstruktion liegt in der Art und Weise, wie die Knotenpunkte ausgeführt werden. Die Schraubverbindungen bei Stahlkonstruktionen verbinden die Profile mithilfe spezieller mechanischer Bauteile, sodass die Montage trocken und ohne Schweißen jeder einzelnen Verbindung auf der Baustelle erfolgen kann.
Dieser Ansatz ermöglicht es, die Konstruktion bereits vor der Montage zu planen, Profile, Verbindungen und Schrauben zu organisieren sowie Nebenarbeiten zu reduzieren. Das Ergebnis ist ein stärker industrialisierter, sauberer und leicht wiederholbarer Prozess.
Mit StarModul lassen sich maßgeschneiderte Metallkonstruktionen sowie die Lieferung Bausätze für die Selbstmontage mit vorgefertigten Komponenten, die die Montage erleichtern.
Für einfache Projekte können Sie auch den 3D-Konfigurator für Stahlkonstruktionen nutzen, um eine erste Geometrie zu definieren und die erforderlichen Bauteile zu ermitteln.
Das System lässt sich dank verschiedener Profilreihen und Verbindungselemente an Wohn-, Industrie- und Gewerbeprojekte anpassen.
Maßgeschneiderte Lösungen für spezifische Geometrien und Anforderungen.
Tragwerkssystem für Wohn- und Fertighausprojekte.
Schraubverbindungen für Industrie- und Produktionsprojekte.
Metallhalterungen und -konstruktionen für Photovoltaikanlagen.
Das Material wurde so vorbereitet, dass es die Montage direkt auf der Baustelle erleichtert.
Informieren Sie sich über verfügbare Systeme, Lösungen und Anwendungen.
StarModul verbindet Profile mittels verschraubter Verbindungsteile. Jeder Knotenpunkt wird durch eine spezifische Verbindung gelöst, und die Konstruktion wird schrittweise montiert, ohne dass die Stoßstellen vor Ort verschweißt werden müssen.
Der Katalog umfasst Verbindungsstücke mit und ohne Flansche sowie zahlreiche geometrische Ausführungen zur Lösung von Ecken, T-Verbindungen, Kreuzungen, Gefällen und anderen Verbindungen.
Nicht für die Montage der StarModul-Knotenpunkte. Das System ist als Trockenbau mit mechanischen Verbindungen und Schrauben konzipiert.
Je nach Verbindungsserie umfasst die veröffentlichte Dokumentation Profile aus Stahl, Eisen, Aluminium und Holz sowie Anpassungen mit IPN- und HEB-Profilen. Die veröffentlichten Maße umfassen Vierkantrohre mit den Abmessungen 100 × 100, 50 × 50 und 25 × 25 mm sowie Rechteckrohre mit den Abmessungen 100 × 50 mm.
Die veröffentlichte Spezifikation sieht verzinkte Sechskantschrauben nach DIN 933 / ISO 4017, Klasse 8.8, in der Größe M10×20 mit Sechskantmuttern und selbstsicherndem Element vor.
Ja. StarModul bietet Bausätze an, in denen Profile, Verbindungselemente und Bauteile so zusammengestellt werden können, dass sie direkt auf der Baustelle leicht zu identifizieren und zu montieren sind.
Der verschraubte und modulare Aufbau erleichtert die Demontage, Änderung oder Erweiterung, sofern die neue Konfiguration technisch kompatibel und korrekt dimensioniert ist.

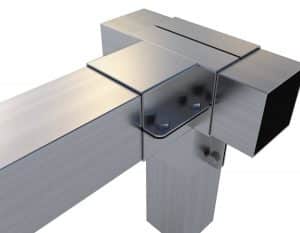

Verbindungen mit Laschen verfügen über zusätzliche Flächen für Befestigungen, Verkleidungen oder Halterungen. Verbindungen ohne Laschen bieten eine sauberere und vielseitigere Lösung für viele Standardkonfigurationen.
Teilen Sie uns die Abmessungen und Merkmale Ihres Projekts mit, und unser Team wird die am besten geeignete StarModul-Lösung für Sie erarbeiten.
